Page 89 of 235

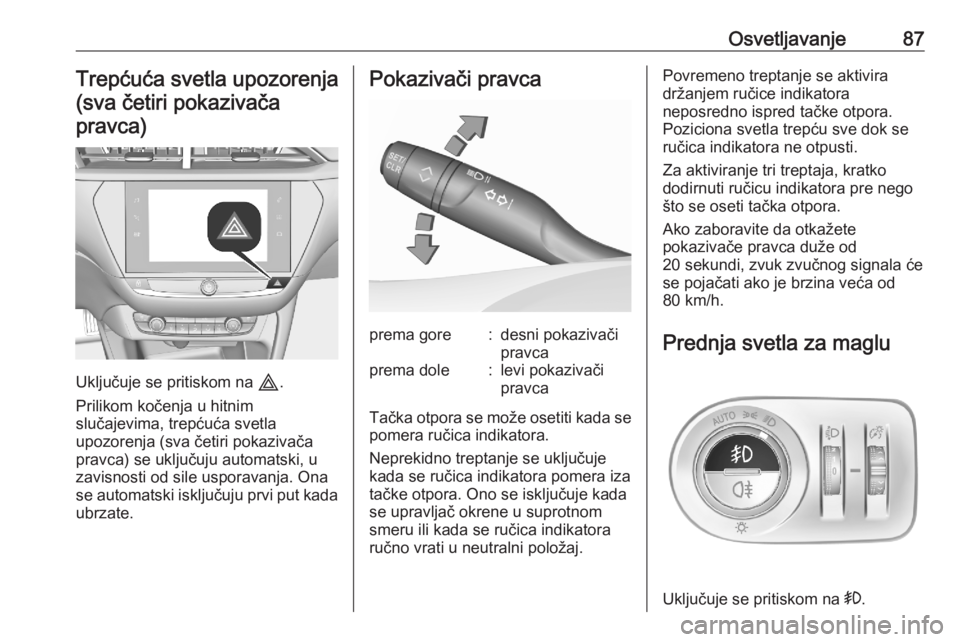

Osvetljavanje87Trepćuća svetla upozorenja(sva četiri pokazivačapravca)
Uključuje se pritiskom na c.
Prilikom kočenja u hitnim
slučajevima, trepćuća svetla
upozorenja (sva četiri pokazivača
pravca) se uključuju automatski, u
zavisnosti od sile usporavanja. Ona
se automatski isključuju prvi put kada ubrzate.
Pokazivači pravcaprema gore:desni pokazivači
pravcaprema dole:levi pokazivači
pravca
Tačka otpora se može osetiti kada se
pomera ručica indikatora.
Neprekidno treptanje se uključuje
kada se ručica indikatora pomera iza
tačke otpora. Ono se isključuje kada
se upravljač okrene u suprotnom
smeru ili kada se ručica indikatora
ručno vrati u neutralni položaj.
Povremeno treptanje se aktivira
držanjem ručice indikatora
neposredno ispred tačke otpora.
Poziciona svetla trepću sve dok se
ručica indikatora ne otpusti.
Za aktiviranje tri treptaja, kratko
dodirnuti ručicu indikatora pre nego
što se oseti tačka otpora.
Ako zaboravite da otkažete
pokazivače pravca duže od
20 sekundi, zvuk zvučnog signala će
se pojačati ako je brzina veća od
80 km/h.
Prednja svetla za maglu
Uključuje se pritiskom na >.
Page 90 of 235

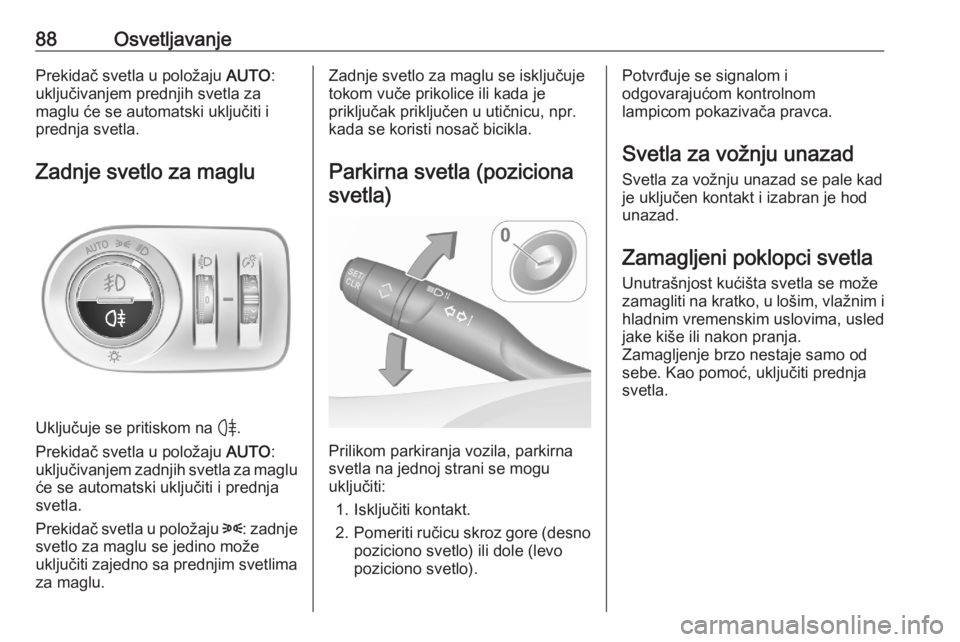

88OsvetljavanjePrekidač svetla u položaju AUTO:
uključivanjem prednjih svetla za
maglu će se automatski uključiti i
prednja svetla.
Zadnje svetlo za maglu
Uključuje se pritiskom na H
.
Prekidač svetla u položaju AUTO:
uključivanjem zadnjih svetla za maglu će se automatski uključiti i prednja
svetla.
Prekidač svetla u položaju 8 : zadnje
svetlo za maglu se jedino može uključiti zajedno sa prednjim svetlima za maglu.
Zadnje svetlo za maglu se isključuje
tokom vuče prikolice ili kada je
priključak priključen u utičnicu, npr.
kada se koristi nosač bicikla.
Parkirna svetla (poziciona svetla)
Prilikom parkiranja vozila, parkirna
svetla na jednoj strani se mogu
uključiti:
1. Isključiti kontakt.
2. Pomeriti ručicu skroz gore (desno
poziciono svetlo) ili dole (levo
poziciono svetlo).
Potvrđuje se signalom i
odgovarajućom kontrolnom
lampicom pokazivača pravca.
Svetla za vožnju unazad
Svetla za vožnju unazad se pale kad
je uključen kontakt i izabran je hod
unazad.
Zamagljeni poklopci svetla
Unutrašnjost kućišta svetla se može
zamagliti na kratko, u lošim, vlažnim i
hladnim vremenskim uslovima, usled
jake kiše ili nakon pranja.
Zamagljenje brzo nestaje samo od
sebe. Kao pomoć, uključiti prednja
svetla.
Page 91 of 235

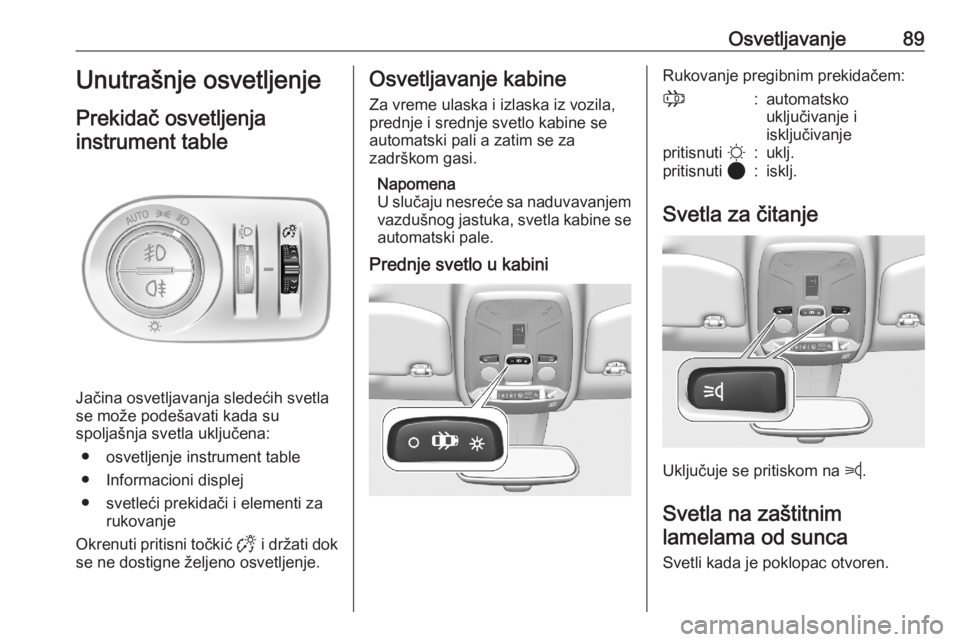

Osvetljavanje89Unutrašnje osvetljenje
Prekidač osvetljenja instrument table
Jačina osvetljavanja sledećih svetla
se može podešavati kada su
spoljašnja svetla uključena:
● osvetljenje instrument table
● Informacioni displej
● svetleći prekidači i elementi za rukovanje
Okrenuti pritisni točkić F i držati dok
se ne dostigne željeno osvetljenje.
Osvetljavanje kabine
Za vreme ulaska i izlaska iz vozila,
prednje i srednje svetlo kabine se
automatski pali a zatim se za
zadrškom gasi.
Napomena
U slučaju nesreće sa naduvavanjem vazdušnog jastuka, svetla kabine seautomatski pale.
Prednje svetlo u kabiniRukovanje pregibnim prekidačem:;:automatsko
uključivanje i
isključivanjepritisnuti §:uklj.pritisnuti 2:isklj.
Svetla za čitanje
Uključuje se pritiskom na
z.
Svetla na zaštitnim
lamelama od sunca
Svetli kada je poklopac otvoren.
Page 92 of 235

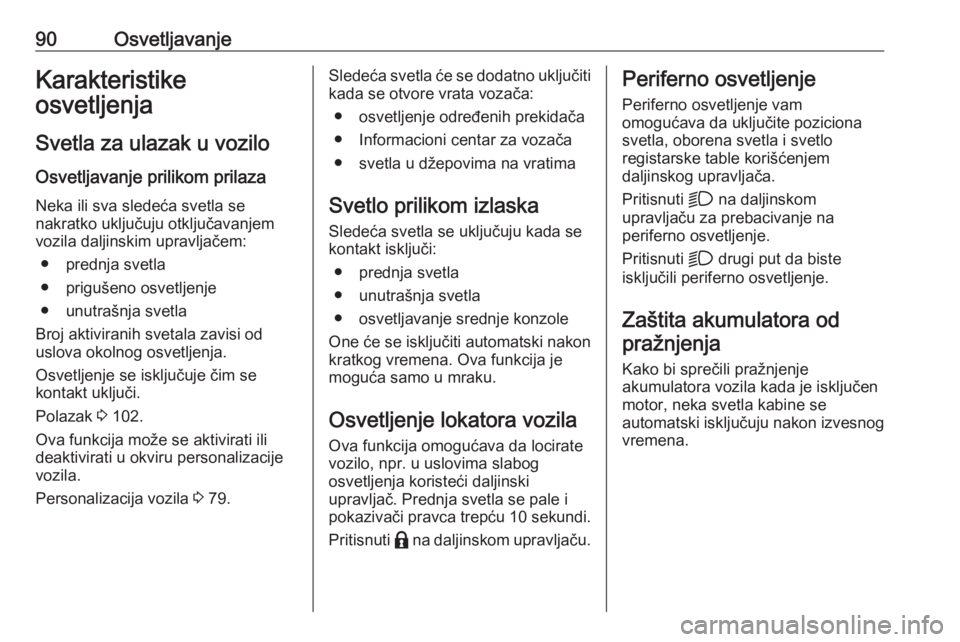

90OsvetljavanjeKarakteristike
osvetljenja
Svetla za ulazak u vozilo
Osvetljavanje prilikom prilaza
Neka ili sva sledeća svetla se
nakratko uključuju otključavanjem
vozila daljinskim upravljačem:
● prednja svetla
● prigušeno osvetljenje
● unutrašnja svetla
Broj aktiviranih svetala zavisi od
uslova okolnog osvetljenja.
Osvetljenje se isključuje čim se
kontakt uključi.
Polazak 3 102.
Ova funkcija može se aktivirati ili
deaktivirati u okviru personalizacije
vozila.
Personalizacija vozila 3 79.Sledeća svetla će se dodatno uključiti
kada se otvore vrata vozača:
● osvetljenje određenih prekidača
● Informacioni centar za vozača
● svetla u džepovima na vratima
Svetlo prilikom izlaska Sledeća svetla se uključuju kada se
kontakt isključi:
● prednja svetla
● unutrašnja svetla
● osvetljavanje srednje konzole
One će se isključiti automatski nakon kratkog vremena. Ova funkcija je
moguća samo u mraku.
Osvetljenje lokatora vozila
Ova funkcija omogućava da locirate
vozilo, npr. u uslovima slabog
osvetljenja koristeći daljinski
upravljač. Prednja svetla se pale i
pokazivači pravca trepću 10 sekundi.
Pritisnuti b na daljinskom upravljaču.Periferno osvetljenje
Periferno osvetljenje vam
omogućava da uključite poziciona
svetla, oborena svetla i svetlo
registarske table korišćenjem
daljinskog upravljača.
Pritisnuti D na daljinskom
upravljaču za prebacivanje na
periferno osvetljenje.
Pritisnuti D drugi put da biste
isključili periferno osvetljenje.
Zaštita akumulatora odpražnjenja
Kako bi sprečili pražnjenje
akumulatora vozila kada je isključen
motor, neka svetla kabine se
automatski isključuju nakon izvesnog vremena.
Page 93 of 235

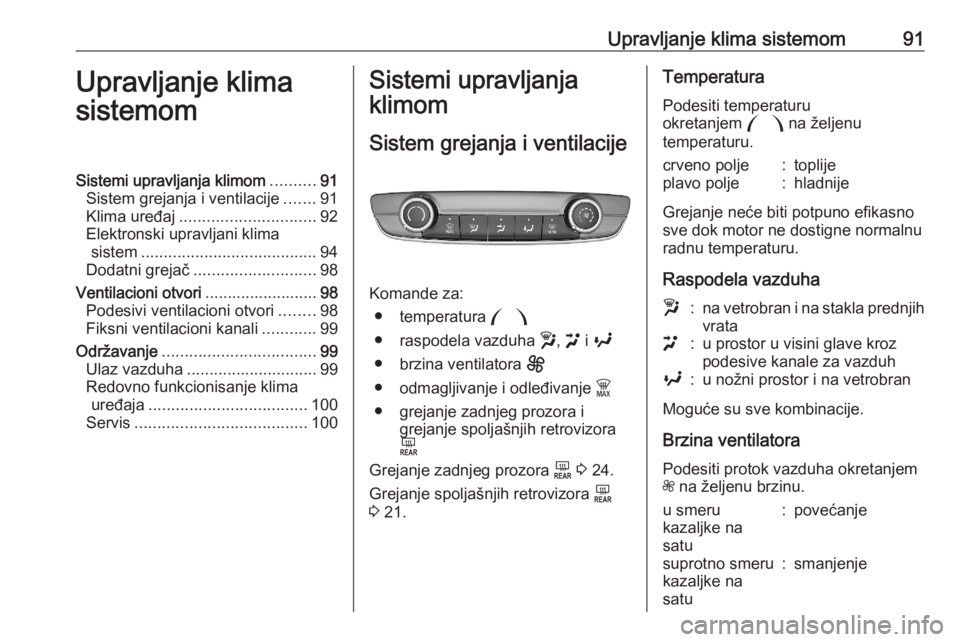

Upravljanje klima sistemom91Upravljanje klima
sistemomSistemi upravljanja klimom ..........91
Sistem grejanja i ventilacije .......91
Klima uređaj .............................. 92
Elektronski upravljani klima sistem ....................................... 94
Dodatni grejač ........................... 98
Ventilacioni otvori .........................98
Podesivi ventilacioni otvori ........98
Fiksni ventilacioni kanali ............99
Održavanje .................................. 99
Ulaz vazduha ............................. 99
Redovno funkcionisanje klima uređaja ................................... 100
Servis ...................................... 100Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ● temperatura :
● raspodela vazduha w, > i y
● brzina ventilatora E
● odmagljivanje i odleđivanje $
● grejanje zadnjeg prozora i grejanje spoljašnjih retrovizora
f
Grejanje zadnjeg prozora f 3 24.
Grejanje spoljašnjih retrovizora f
3 21.
Temperatura
Podesiti temperaturu
okretanjem : na željenu
temperaturu.crveno polje:toplijeplavo polje:hladnije
Grejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Raspodela vazduha
w:na vetrobran i na stakla prednjih vrata>:u prostor u visini glave kroz
podesive kanale za vazduhy:u nožni prostor i na vetrobran
Moguće su sve kombinacije.
Brzina ventilatora Podesiti protok vazduha okretanjem
Z na željenu brzinu.
u smeru
kazaljke na
satu:povećanjesuprotno smeru
kazaljke na
satu:smanjenje
Page 94 of 235

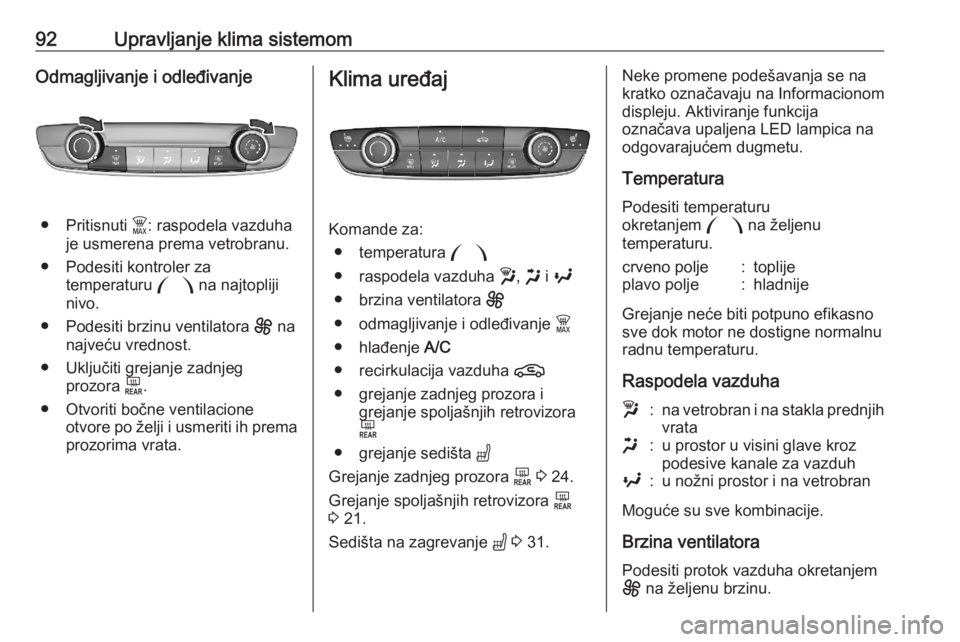

92Upravljanje klima sistemomOdmagljivanje i odleđivanje
● Pritisnuti $: raspodela vazduha
je usmerena prema vetrobranu.
● Podesiti kontroler za temperaturu : na najtopliji
nivo.
● Podesiti brzinu ventilatora E na
najveću vrednost.
● Uključiti grejanje zadnjeg prozora f.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Klima uređaj
Komande za:
● temperatura :
● raspodela vazduha w, x i y
● brzina ventilatora E
● odmagljivanje i odleđivanje $
● hlađenje A/C
● recirkulacija vazduha n
● grejanje zadnjeg prozora i grejanje spoljašnjih retrovizoraf
● grejanje sedišta "
Grejanje zadnjeg prozora f 3 24.
Grejanje spoljašnjih retrovizora f
3 21.
Sedišta na zagrevanje " 3 31.
Neke promene podešavanja se na
kratko označavaju na Informacionom
displeju. Aktiviranje funkcija
označava upaljena LED lampica na
odgovarajućem dugmetu.
Temperatura
Podesiti temperaturu
okretanjem : na željenu
temperaturu.crveno polje:toplijeplavo polje:hladnije
Grejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Raspodela vazduha
w:na vetrobran i na stakla prednjihvratax:u prostor u visini glave kroz
podesive kanale za vazduhy:u nožni prostor i na vetrobran
Moguće su sve kombinacije.
Brzina ventilatora
Podesiti protok vazduha okretanjem
E na željenu brzinu.
Page 95 of 235

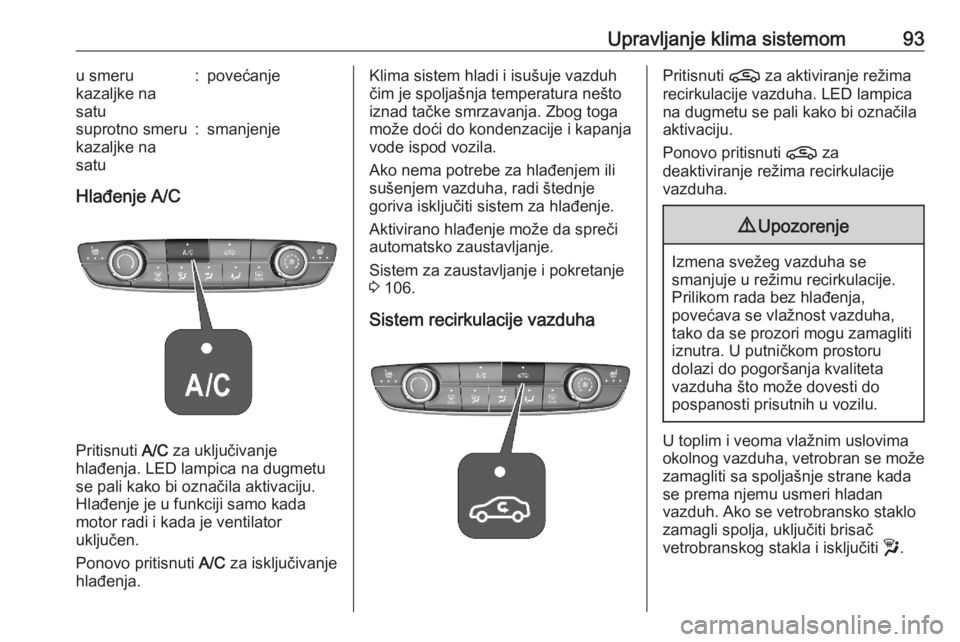

Upravljanje klima sistemom93u smeru
kazaljke na
satu:povećanjesuprotno smeru
kazaljke na
satu:smanjenje
Hlađenje A/C
Pritisnuti A/C za uključivanje
hlađenja. LED lampica na dugmetu
se pali kako bi označila aktivaciju.
Hlađenje je u funkciji samo kada
motor radi i kada je ventilator
uključen.
Ponovo pritisnuti A/C za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktivirano hlađenje može da spreči
automatsko zaustavljanje.
Sistem za zaustavljanje i pokretanje
3 106.
Sistem recirkulacije vazduhaPritisnuti n za aktiviranje režima
recirkulacije vazduha. LED lampica
na dugmetu se pali kako bi označila
aktivaciju.
Ponovo pritisnuti n za
deaktiviranje režima recirkulacije
vazduha.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U toplim i veoma vlažnim uslovima
okolnog vazduha, vetrobran se može
zamagliti sa spoljašnje strane kada
se prema njemu usmeri hladan
vazduh. Ako se vetrobransko staklo
zamagli spolja, uključiti brisač
vetrobranskog stakla i isključiti w.
Page 96 of 235

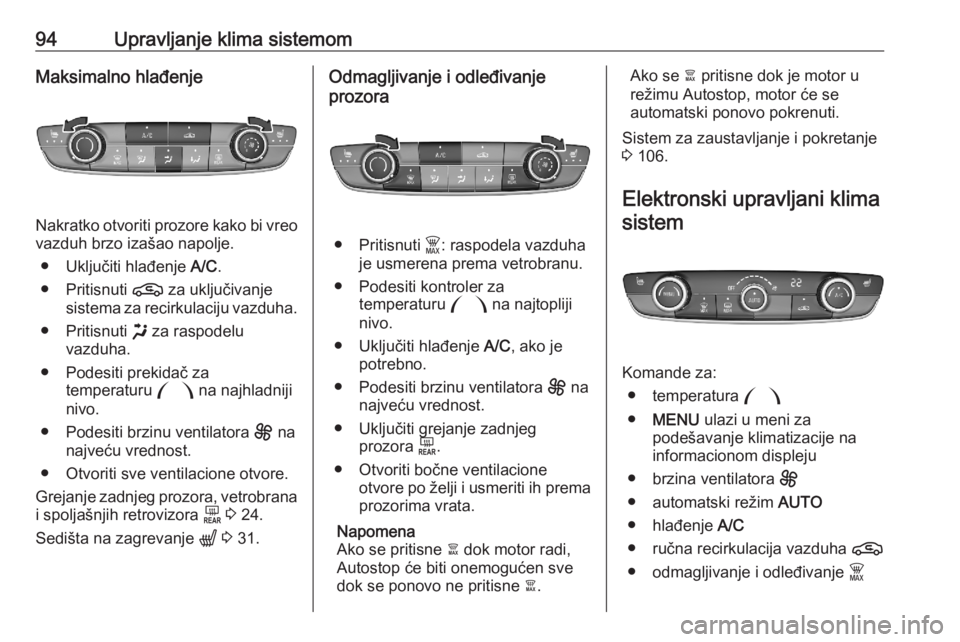

94Upravljanje klima sistemomMaksimalno hlađenje
Nakratko otvoriti prozore kako bi vreovazduh brzo izašao napolje.
● Uključiti hlađenje A/C.
● Pritisnuti n za uključivanje
sistema za recirkulaciju vazduha.
● Pritisnuti x za raspodelu
vazduha.
● Podesiti prekidač za temperaturu : na najhladniji
nivo.
● Podesiti brzinu ventilatora E na
najveću vrednost.
● Otvoriti sve ventilacione otvore.
Grejanje zadnjeg prozora, vetrobrana i spoljašnjih retrovizora f 3 24.
Sedišta na zagrevanje q 3 31.
Odmagljivanje i odleđivanje
prozora
● Pritisnuti $: raspodela vazduha
je usmerena prema vetrobranu.
● Podesiti kontroler za temperaturu : na najtopliji
nivo.
● Uključiti hlađenje A/C, ako je
potrebno.
● Podesiti brzinu ventilatora E na
najveću vrednost.
● Uključiti grejanje zadnjeg prozora f.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Napomena
Ako se pritisne à dok motor radi,
Autostop će biti onemogućen sve dok se ponovo ne pritisne à.
Ako se à pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 106.
Elektronski upravljani klima sistem
Komande za: ● temperatura :
● MENU ulazi u meni za
podešavanje klimatizacije na
informacionom displeju
● brzina ventilatora E
● automatski režim AUTO
● hlađenje A/C
● ručna recirkulacija vazduha n
● odmagljivanje i odleđivanje $
