Conservação do veículo2551. Desapertar o parafuso com umachave de fendas Torx e remover
o painel frontal.
2. Desengatar o conector da ficha pressionando o grampo de
retenção.
3. Remover e substituir a unidade da
lâmpada e fixar o conector da
ficha. Refira-se que a lâmpada e o casquilho formam uma unidade
e têm de ser substituídos em
conjunto.
4. Inserir o casquilho da lâmpada no
grupo ótico rodando para a direita
e encaixar.
5. Montar o grupo ótico apertando os parafusos.
6. Fixar o painel frontal e apertar o parafuso.
Luzes traseiras
2 volumes de 5 portas
1. Desprenda a cobertura no lado respectivo e remova-a.
2.Veículos com kit de reparação de
pneus: Para substituir lâmpadas
no lado direito, desenroscar
primeiro a porca de plástico e
retirar o inserto com a botija de
vedante.

256Conservação do veículo
3.Desapertar a porca de fixação em
plástico, pelo lado de dentro e à
mão.
4. Extrair cuidadosamente o grupo ótico traseiro da reentrância e
remover.
5. Separar o cabo do suporte.
6. Pressionar as três presilhas de retenção e retirar o suporte da
lâmpada do grupo ótico.
7. Remover e substituir as lâmpadas:
Luz indicadora de mudança de
direção ( 1)
Luz traseira/luz dos travões ( 2)

Conservação do veículo257
Na versão com luzes traseiras
LED e luzes de travões LED,
apenas a lâmpada da luz de
mudança de direção ( 1) pode ser
removida e substituída.
8. Fixar o suporte da lâmpada ao grupo ótico.
9. Fixar o cabo ao retentor.
10. Fixar o grupo ótico à carroçaria do
veículo e apertar a porca de
fixação a partir do interior da
bagageira. Fixar a cobertura.
Consoante a versão, as luzes
traseiras e as luzes dos travões são
constituídas por LED. Em caso de
avaria, mandar substituir os LED
numa oficina.
Montagem de luzes na porta da
bagageira
1. Soltar a cobertura na bagageira e
removê-la.
2. Desenroscar a porca de fixação de plástico à mão.
3. Extrair cuidadosamente o grupoóptico das reentrâncias.

258Conservação do veículo
4. Separar a ficha do grupo ótico.
5. Pressionar as três presilhas deretenção e retirar o suporte da
lâmpada do grupo ótico.
Na versão com luzes traseiras
LED, a posição das presilhas de
retenção é ligeiramente diferente.
6. Retirar e substituir a lâmpada:
Luz traseira ( 1)
Luz de nevoeiro traseira ( 2) (lado
esquerdo)
Luz de marcha-atrás ( 2) (lado
direito)
Na versão com luzes traseiras
LED, apenas a lâmpada de
marcha-atrás ( 1) pode ser
removida e substituída.
7. Inserir o suporte da lâmpada no grupo óptico traseiro. Fixar a ficha
ao grupo ótico. Montar o grupo
ótico na porta da bagageira e
apertar os parafusos pelo lado de dentro. Fixar a cobertura.

Conservação do veículo259Consoante a versão, as luzes
traseiras são constituídas por LED.
Em caso de avaria, mandar substituir
os LED numa oficina.

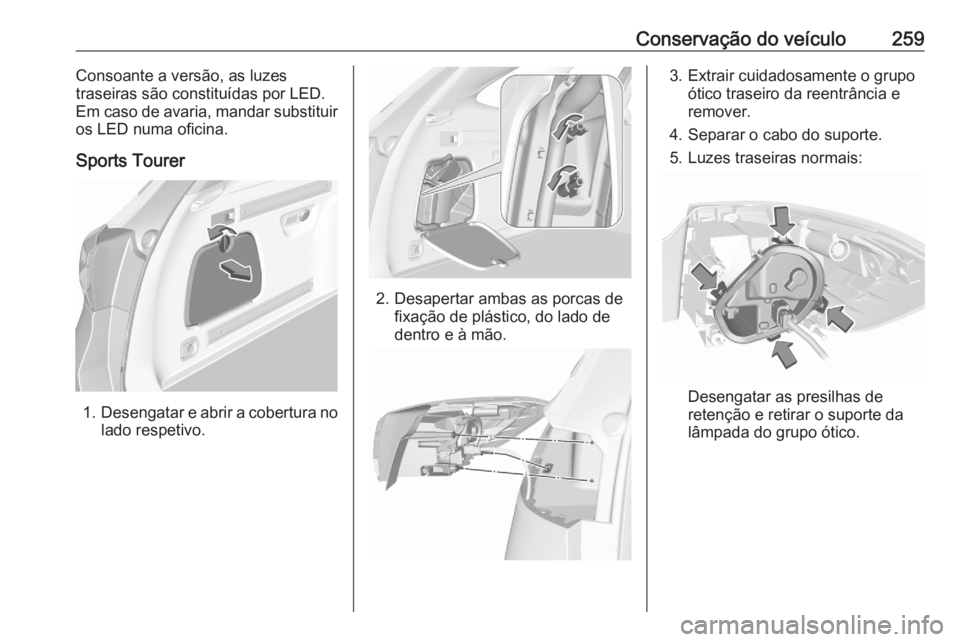

Sports Tourer
1. Desengatar e abrir a cobertura no
lado respetivo.
2. Desapertar ambas as porcas de fixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo ótico traseiro da reentrância e
remover.
4. Separar o cabo do suporte.
5. Luzes traseiras normais:
Desengatar as presilhas de
retenção e retirar o suporte da
lâmpada do grupo ótico.

260Conservação do veículo

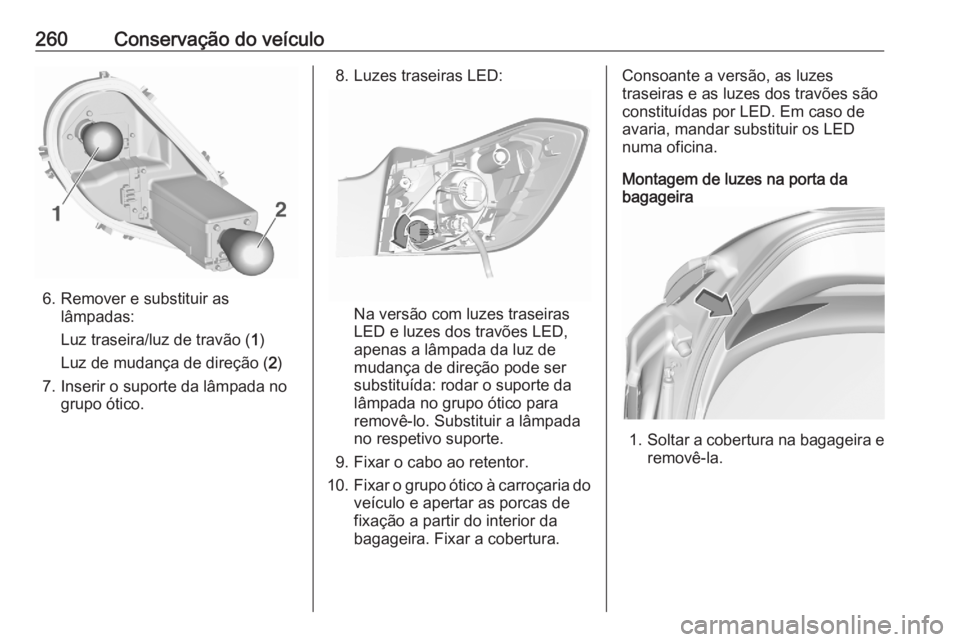

6. Remover e substituir aslâmpadas:
Luz traseira/luz de travão ( 1)
Luz de mudança de direção ( 2)
7. Inserir o suporte da lâmpada no grupo ótico.
8. Luzes traseiras LED:
Na versão com luzes traseiras
LED e luzes dos travões LED,
apenas a lâmpada da luz de
mudança de direção pode ser
substituída: rodar o suporte da
lâmpada no grupo ótico para
removê-lo. Substituir a lâmpada
no respetivo suporte.
9. Fixar o cabo ao retentor.
10. Fixar o grupo ótico à carroçaria do
veículo e apertar as porcas de
fixação a partir do interior da
bagageira. Fixar a cobertura.
Consoante a versão, as luzes
traseiras e as luzes dos travões são
constituídas por LED. Em caso de
avaria, mandar substituir os LED
numa oficina.
Montagem de luzes na porta da
bagageira
1. Soltar a cobertura na bagageira e
removê-la.

Conservação do veículo261
2. Desenroscar a porca de fixaçãode plástico à mão.
3. Extrair cuidadosamente o grupoóptico das reentrâncias.
4. Pressionar as três presilhas deretenção e retirar o suporte da
lâmpada do grupo ótico.
5. Retirar e substituir a lâmpada:
Luz de marcha-atrás ( 1)
Luz traseira ( 2)
Luz de nevoeiro traseira ( 3) (lado
esquerdo)
6. Inserir o suporte da lâmpada no grupo óptico traseiro.
7. Na versão com luzes traseiras LED, apenas a lâmpada de
marcha-atrás pode ser
substituída: rodar o suporte da

262Conservação do veículolâmpada no grupo ótico para
removê-lo. Substituir a lâmpada
no respetivo suporte.
8. Encaixar o grupo ótico na porta da
bagageira e apertar a porca de
fixação pelo lado de dentro. Fixar
a cobertura.
Consoante a versão, as luzes
traseiras são constituídas por LED.
Em caso de avaria, mandar substituir
os LED numa oficina.Luzes indicadores de
mudança de direção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar o recetáculo da lâmpada
para a frente e removê-la na parte
posterior.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do
relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
