2020 MITSUBISHI PAJERO SPORT Пуск двигателя

Контрольно-измерительные приборы: тип B
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-29
5

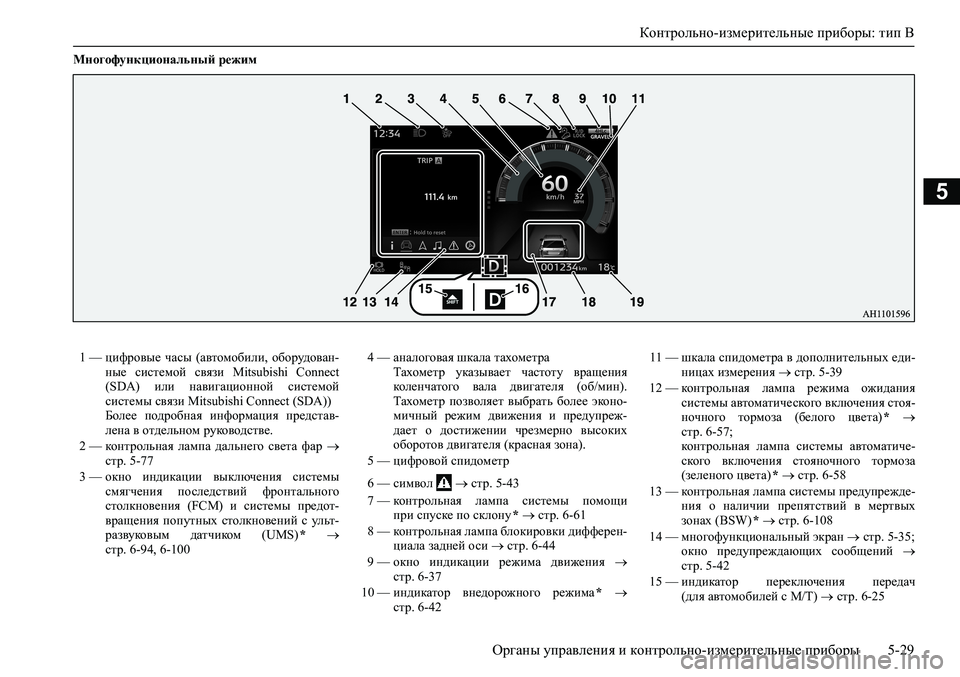

Многофункциональный режим
1 — цифровые часы (автомобили, оборудован-
ные системой связи Mitsubishi Connect
(SDA) или навигационной системой
системы связи Mitsubishi Connect (SDA))
Более подробная информация представ-
лена в отдельном руководстве.
2 — контрольная лампа дальнего света фар 
стр. 5-77
3 — окно индикации выключения системы
смягчения последствий фронтального
столкновения (FCM) и системы предот-
вращения попутных столкновений с ульт-
развуковым датчиком (UMS) * 
стр. 6-94, 6-1004 — аналоговая шкала тахометра
Тахометр указывает частоту вращения
коленчатого вала двигателя (об/мин).
Тахометр позволяет выбрать более эконо-
мичный режим движения и предупреж-
дает о достижении чрезмерно высоких
оборотов двигателя (красная зона).
5 — цифровой спидометр
6 —
символ  стр. 5-43
7 — контрольная лампа системы помощи
при спуске по склону *  стр. 6-61
8 — контрольная лампа блокировки дифферен-
циала задней оси  стр. 6-44
9 — окно индикации режима движения 
стр. 6-37
10 — индикатор внедорожного режима * 
стр. 6-4211 — шкала спидометра в дополнительных еди-
ницах измерения  стр. 5-39
12 — контрольная лампа режима ожидания
системы автоматического включения стоя-
ночного тормоза (белого цвета) * 
стр. 6-57;
контрольная лампа системы автоматиче-
ского включения стояночного тормоза
(зеленого цвета) *  стр. 6-58
13 — контрольная лампа системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) *  стр. 6-108
14 — многофункциональный экран  стр. 5-35;
окно предупреждающих сообщений 
стр. 5-42
15 — индикатор переключения передач
(для автомобилей с M/T)  стр. 6-25

Контрольно-измерительные приборы: тип B
5-30 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5

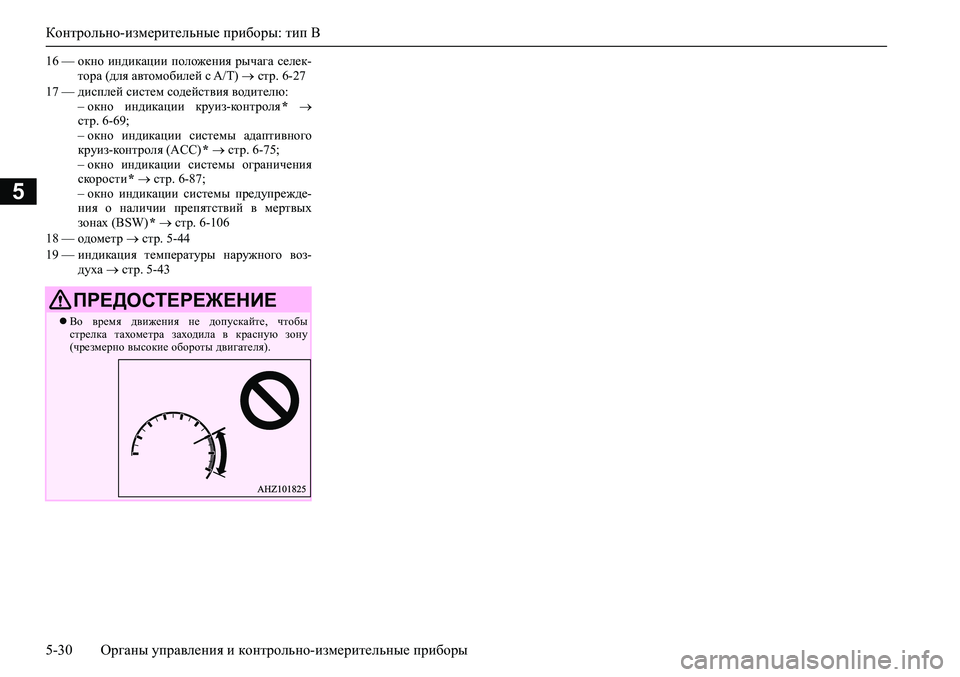

16 — окно индикации положения рычага селек-
тора (для автомобилей с A/T)  стр. 6-27
17 — дисплей систем содействия водителю:
– окно индикации круиз-контроля * 
стр. 6-69;
– окно индикации системы адаптивного
круиз-контроля (ACC) *  стр. 6-75;
– окно индикации системы ограничения
скорости *  стр. 6-87;
– окно индикации системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) *  стр. 6-106
18 — одометр  стр. 5-44
19 — индикация температуры наружного воз-
духа  стр. 5-43
ПРЕДОСТЕРЕЖЕНИЕ
Во время движения не допускайте, чтобы
стрелка тахометра заходила в красную зону
(чрезмерно высокие обороты двигателя).

Контрольно-измерительные приборы: тип B
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-31
5

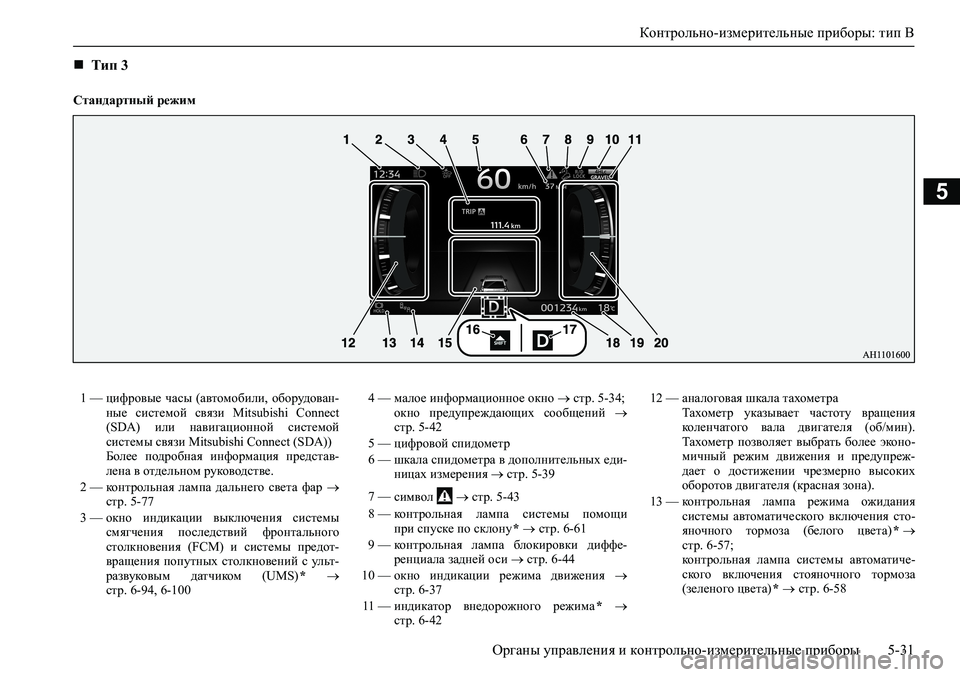

Стандартный режим
Тип 3
1 — цифровые часы (автомобили, оборудован-
ные системой связи Mitsubishi Connect
(SDA) или навигационной системой
системы связи Mitsubishi Connect (SDA))
Более подробная информация представ-
лена в отдельном руководстве.
2 — контрольная лампа дальнего света фар 
стр. 5-77
3 — окно индикации выключения системы
смягчения последствий фронтального
столкновения (FCM) и системы предот-
вращения попутных столкновений с ульт-
развуковым датчиком (UMS) * 
стр. 6-94, 6-1004 — малое информационное окно  стр. 5-34;
окно предупреждающих сообщений 
стр. 5-42
5 — цифровой спидометр
6 — шкала спидометра в дополнительных еди-
ницах измерения  стр. 5-39
7 —
символ  стр. 5-43
8 — контрольная лампа системы помощи
при спуске по склону *  стр. 6-61
9 — контрольная лампа блокировки диффе-
ренциала задней оси  стр. 6-44
10 — окно индикации режима движения 
стр. 6-37
11 — индикатор внедорожного режима * 
стр. 6-4212 — аналоговая шкала тахометра
Тахометр указывает частоту вращения
коленчатого вала двигателя (об/мин).
Тахометр позволяет выбрать более эконо-
мичный режим движения и предупреж-
дает о достижении чрезмерно высоких
оборотов двигателя (красная зона).
13 — контрольная лампа режима ожидания
системы автоматического включения сто-
яночного тормоза (белого цвета) * 
стр. 6-57;
контрольная лампа системы автоматиче-
ского включения стояночного тормоза
(зеленого цвета) *  стр. 6-58

Контрольно-измерительные приборы: тип B
5-32 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5

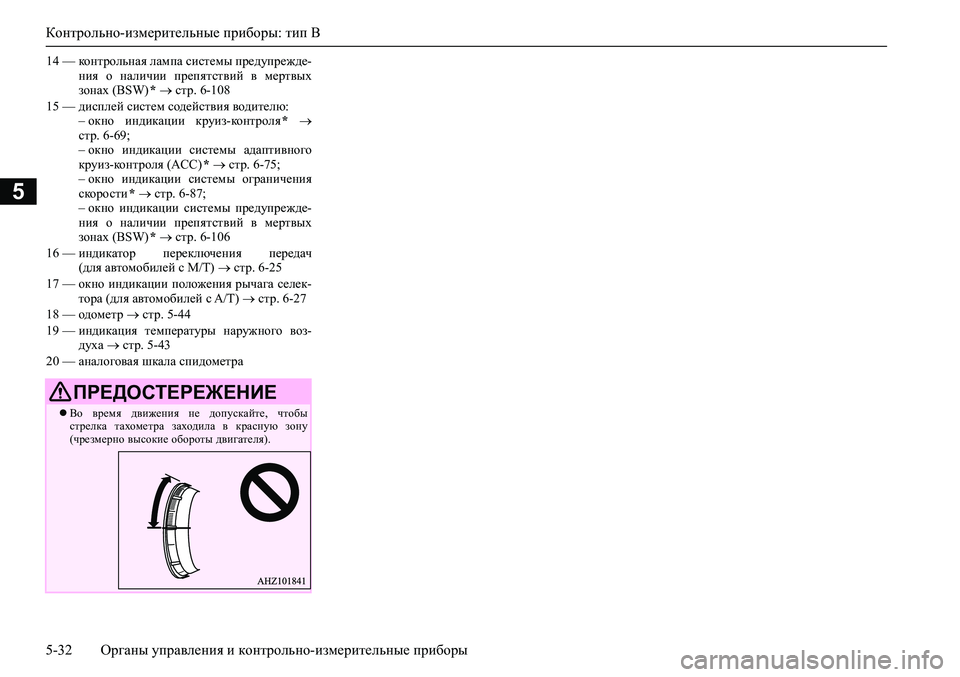

14 — контрольная лампа системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) *  стр. 6-108
15 — дисплей систем содействия водителю:
– окно индикации круиз-контроля * 
стр. 6-69;
– окно индикации системы адаптивного
круиз-контроля (ACC) *  стр. 6-75;
– окно индикации системы ограничения
скорости *  стр. 6-87;
– окно индикации системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) *  стр. 6-106
16 — индикатор переключения передач
(для автомобилей с M/T)  стр. 6-25
17 — окно индикации положения рычага селек-
тора (для автомобилей с A/T)  стр. 6-27
18 — одометр  стр. 5-44
19 — индикация температуры наружного воз-
духа  стр. 5-43
20 — аналоговая шкала спидометра
ПРЕДОСТЕРЕЖЕНИЕ
Во время движения не допускайте, чтобы
стрелка тахометра заходила в красную зону
(чрезмерно высокие обороты двигателя).

Контрольно-измерительные приборы: тип B
<0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[ 5-33
5

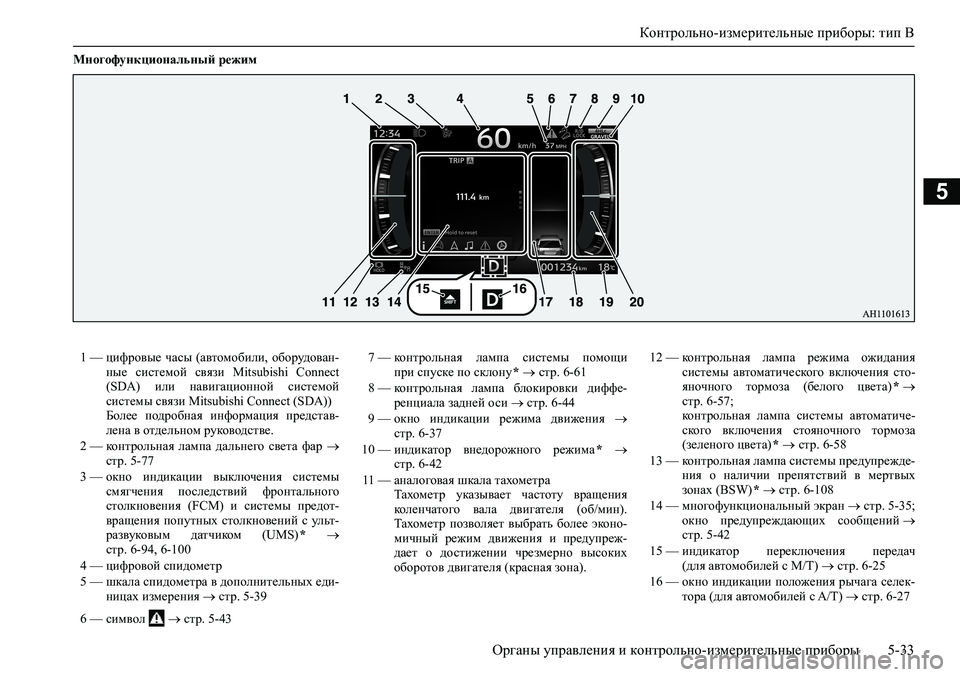

Многофункциональный режим
1 — цифровые часы (автомобили, оборудован-
ные системой связи Mitsubishi Connect
(SDA) или навигационной системой
системы связи Mitsubishi Connect (SDA))
Более подробная информация представ-
лена в отдельном руководстве.
2 — контрольная лампа дальнего света фар 
стр. 5-77
3 — окно индикации выключения системы
смягчения последствий фронтального
столкновения (FCM) и системы предот-
вращения попутных столкновений с ульт-
развуковым датчиком (UMS) * 
стр. 6-94, 6-100
4 — цифровой спидометр
5 — шкала спидометра в дополнительных еди-
ницах измерения  стр. 5-39
6 —
символ  стр. 5-437 — контрольная лампа системы помощи
при спуске по склону *  стр. 6-61
8 — контрольная лампа блокировки диффе-
ренциала задней оси  стр. 6-44
9 — окно индикации режима движения 
стр. 6-37
10 — индикатор внедорожного режима * 
стр. 6-42
11 — аналоговая шкала тахометра
Тахометр указывает частоту вращения
коленчатого вала двигателя (об/мин).
Тахометр позволяет выбрать более эконо-
мичный режим движения и предупреж-
дает о достижении чрезмерно высоких
оборотов двигателя (красная зона).12 — контрольная лампа режима ожидания
системы автоматического включения сто-
яночного тормоза (белого цвета) * 
стр. 6-57;
контрольная лампа системы автоматиче-
ского включения стояночного тормоза
(зеленого цвета) *  стр. 6-58
13 — контрольная лампа системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) *  стр. 6-108
14 — многофункциональный экран  стр. 5-35;
окно предупреждающих сообщений 
стр. 5-42
15 — индикатор переключения передач
(для автомобилей с M/T)  стр. 6-25
16 — окно индикации положения рычага селек-
тора (для автомобилей с A/T)  стр. 6-27

Контрольно-измерительные приборы: тип B
5-34 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00574300066

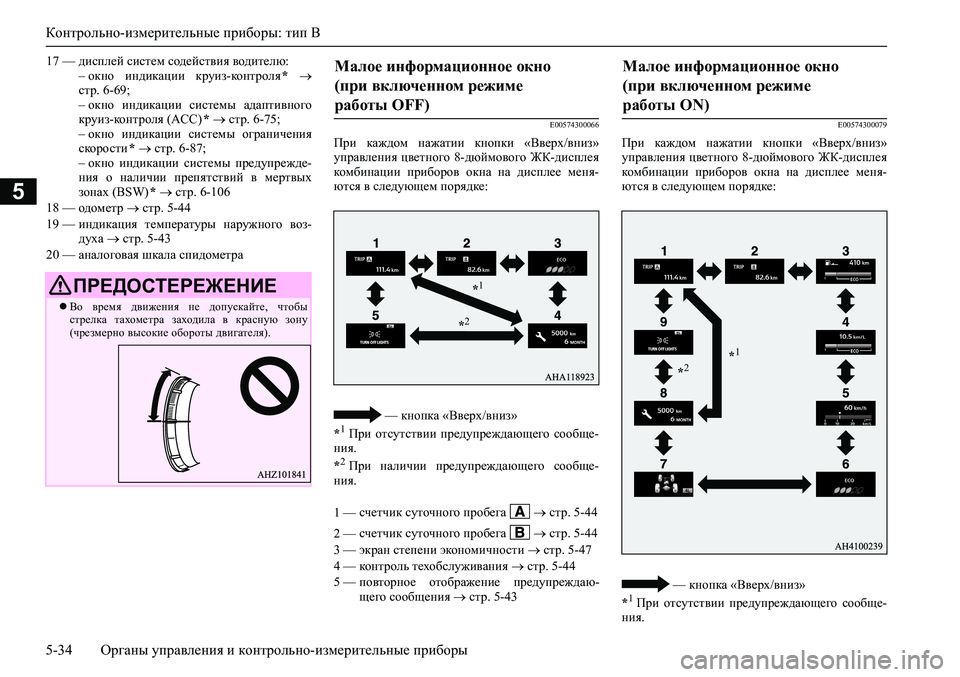

При каждом нажатии кнопки «Вверх/вниз»
управления цветного 8-дюймового ЖК-дисплея
комбинации приборов окна на дисплее меня-
ются в следующем порядке:
— кнопка «Вверх/вниз»
*
1 При отсутствии предупреждающего сообще-
ния.
*
2 При наличии предупреждающего сообще-
ния.
E00574300079
При каждом нажатии кнопки «Вверх/вниз»
управления цветного 8-дюймового ЖК-дисплея
комбинации приборов окна на дисплее меня-
ются в следующем порядке:
— кнопка «Вверх/вниз»
*1 При отсутствии предупреждающего сообще-
ния.
17 — дисплей систем содействия водителю:
– окно индикации круиз-контроля * 
стр. 6-69;
– окно индикации системы адаптивного
круиз-контроля (ACC) *  стр. 6-75;
– окно индикации системы ограничения
скорости *  стр. 6-87;
– окно индикации системы предупрежде-
ния о наличии препятствий в мертвых
зонах (BSW) *  стр. 6-106
18 — одометр  стр. 5-44
19 — индикация температуры наружного воз-
духа  стр. 5-43
20 — аналоговая шкала спидометра
ПРЕДОСТЕРЕЖЕНИЕ
Во время движения не допускайте, чтобы
стрелка тахометра заходила в красную зону
(чрезмерно высокие обороты двигателя).
Малое информационное окно
(при включенном режиме
работы OFF)
1 —счетчик суточного пробега  стр. 5-44
2 —счетчик суточного пробега  стр. 5-44
3 — экран степени экономичности  стр. 5-47
4 — контроль техобслуживания  стр. 5-44
5 — повторное отображение предупреждаю-
щего сообщения  стр. 5-43
*1
*2
Малое информационное окно
(при включенном режиме
работы ON)
*1
*2

<024402680267026c026a02680265027602670275025f00030265025a0266026902750003026200030265025a026602690275000f00030269026a025f025e026d0269026a025f0260025e025a027802730262025f0003026800030267025f0262026b026902
6a025a025c02670268026b026c0279026f[
5-48 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00523701472
E00523803015

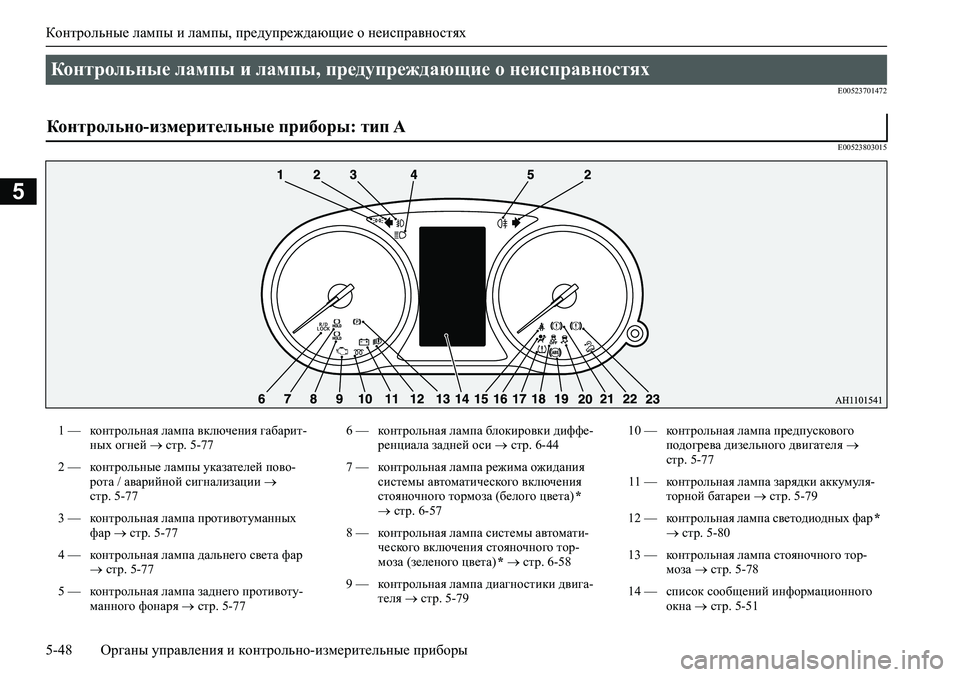

Контрольные лампы и лампы, предупреждающие о неисправностях
Контрольно-измерительные приборы: тип A
1 — контрольная лампа включения габарит-
ных огней  стр. 5-77
2 — контрольные лампы указателей пово-
рота / аварийной сигнализации 
стр. 5-77
3 — контрольная лампа противотуманных
фар  стр. 5-77
4 — контрольная лампа дальнего света фар
 стр. 5-77
5 — контрольная лампа заднего противоту-
манного фонаря  стр. 5-776 — контрольная лампа блокировки диффе-
ренциала задней оси  стр. 6-44
7 — контрольная лампа режима ожидания
системы автоматического включения
стояночного тормоза (белого цвета) *
 стр. 6-57
8 — контрольная лампа системы автомати-
ческого включения стояночного тор-
моза (зеленого цвета) *  стр. 6-58
9 — контрольная лампа диагностики двига-
теля  стр. 5-7910 — контрольная лампа предпускового
подогрева дизельного двигателя 
стр. 5-77
11 — контрольная лампа зарядки аккумуля-
торной батареи  стр. 5-79
12 — контрольная лампа светодиодных фар *
 стр. 5-80
13 — контрольная лампа стояночного тор-
моза  стр. 5-78
14 — список сообщений информационного
окна  стр. 5-51

<024402680267026c026a02680265027602670275025f00030265025a0266026902750003026200030265025a026602690275000f00030269026a025f025e026d0269026a025f0260025e025a027802730262025f0003026800030267025f0262026b026902
6a025a025c02670268026b026c0279026f[
5-50 <0248026a025d025a026702750003026d0269026a025a025c0265025f026702620279000302620003026402680267026c026a026802650276026702680010026202610266025f026a0262026c025f0265027602670275025f00030269026a0262025b026802
6a0275[
5
E00577000048
Контрольно-измерительные приборы: тип B
1 —контрольная лампа заднего противоту-
манного фонаря  стр. 5-77
2
—контрольная лампа противотуманных фар
 стр. 5-77
3
—контрольная лампа светодиодных фар 
стр. 5-80
4
—контрольная лампа включения габарит-
ных огней  стр. 5-77
5
—контрольная лампа стояночного тормоза
 стр. 5-78
6 —контрольные лампы указателей поворота /
аварийной сигнализации  стр. 5-77
7
—контрольная лампа ремней безопасности
 стр. 4-12
8
—контрольная лампа системы контроля дав-
ления в шинах *  стр. 6-1129
—контрольная лампа системы дополнитель-
ных средств пассивной безопасности
(SRS)  стр.
4-36
10
—контрольная лампа тормозной системы
(красная)  стр. 5-78
11
—контрольная лампа антиблокировочной
системы тормозов (ABS)  стр. 6-64
12
—контрольная лампа стояночного тормоза
с электроприводом (желтая) *  стр. 5-79
13
—окно индикации температуры охлаждаю-
щей жидкости  стр. 5-18
14
—контрольная лампа динамической
системы курсовой устойчивости и анти-
пробуксовочной системы (ASTC) 
стр.
6-6715
—контрольная лампа отключения динами-
ческой системы курсовой устойчивости
и антипробуксовочной системы (ASTC)
 стр.
6-67
16
—цветной 8-дюймовый ЖК-дисплей комби-
нации приборов  стр. 5-19
17
—контрольная лампа предпускового подо-
грева дизельного двигателя  стр. 5-77
18
—индикация уровня топлива в баке 
стр. 5-18
19
—контрольная лампа диагностики двига-
теля  стр. 5-79
20
—контрольная лампа зарядки аккумулятор-
ной батареи  стр. 5-79
21
—контрольная лампа давления масла 
стр. 5-80
