2020 JEEP COMPASS page 35

217
Vnútorné poistky
Panel vnútorných poistiek sa nachádza v priestore pre cestujúcich v ľavej časti prístrojového panela pod prístrojovou doskou.
POZNÁMKA:
Servis poistiek pre bezpečnostné systémy (označené *) musí vykonávať autorizovaný predajca.
Otvor Nožová poistkaOpis
F31 7,5 A hnedáOvládač záchytného systému pre pasažierov
F33 20 A žltá Motorček okna spolujazdca
F34 20 A žltá Motorček okna vodiča
F36 20 A žltá Modul/siréna ochrany pred vniknutím, rádio, port UCI/USB, VSU, ovládanie klimatizácie,
elektrický zámok riadenia, elektricky sklápané spätné zrkadlá, brána zabezpečenia/DTV
F37 10 A červená Prístrojová doska, riadiaci modul hnacieho ústrojenstva, adaptívny tempomat, ventilátor kúrenia,
vetrania, klimatizácie (HVAC)
(*)
F38 20 A žltá Uzamykanie/odomykanie dverí, uvoľnenie dverí batožinového priestoru
F42 7,5 A hnedá Modul brzdového systému, elektrický posilňovač riadenia
(*)
F43 20 A žltá Predné a zadné čerpadlo ostrekovača
F47 20 A žltá Zdvíhanie ľavého zadného okna
F48 20 A žltá Zdvíhanie pravého zadného okna
F49 7,5 A hnedá Parkovací asistent, monitorovanie slepého bodu, stabilizátor napätia, snímač vlhkosti, elektrický
zámok riadenia, snímač teploty, zrkadlo, vyhrievané sedadlá, snímač svetla a dažďa, spínač
naštartovania a vypnutia
(*)
F50 7,5 A hnedá Ovládač záchytného systému pre pasažierov
(*)
20_MP_UG_SL_EU_t.book Page 217

V PRÍPADE NÚDZE

218

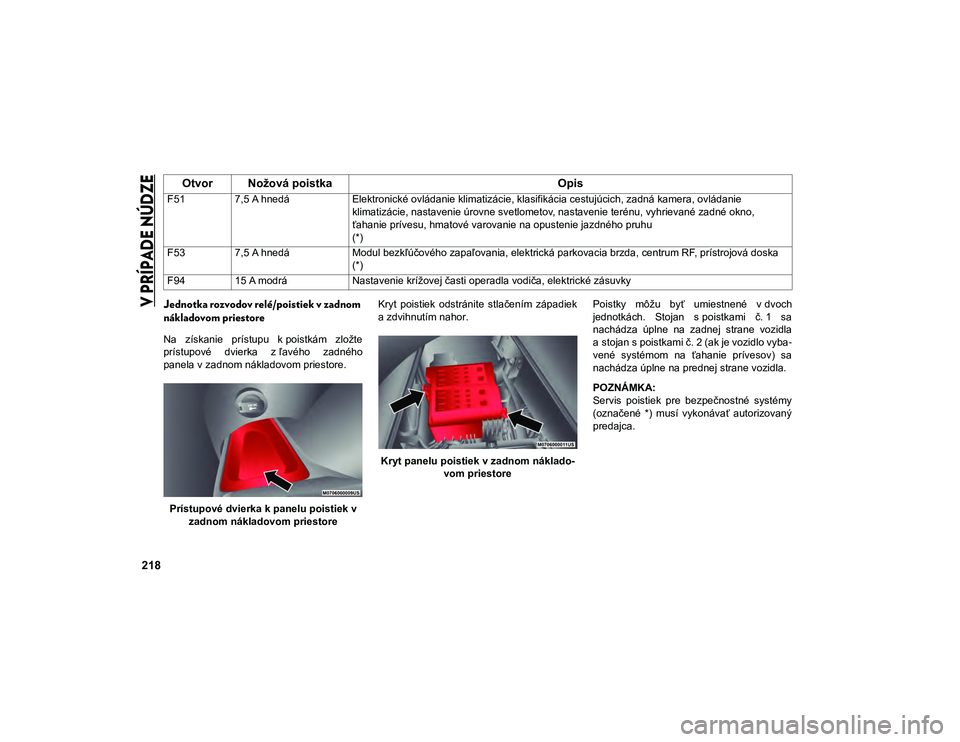

Jednotka rozvodov relé/poistiek v zadnom
nákladovom priestore
Na získanie prístupu k poistkám zložte
prístupové dvierka z ľavého zadného
panela v zadnom nákladovom priestore.Prístupové dvierka k panelu poistiek v zadnom nákladovom priestore Kryt poistiek odstránite stlačením západiek
a zdvihnutím nahor.
Kryt panelu poistiek v zadnom náklado- vom priestore Poistky môžu byť umiestnené v dvoch
jednotkách. Stojan s poistkami č. 1 sa
nachádza úplne na zadnej strane vozidla
a stojan s poistkami č. 2 (ak je vozidlo vyba
-
vené systémom na ťahanie prívesov) sa
nachádza úplne na prednej strane vozidla.
POZNÁMKA:
Servis poistiek pre bezpečnostné systémy
(označené *) musí vykonávať autorizovaný
predajca.
F51 7,5 A hnedá
Elektronické ovládanie klimatizácie, klasifikácia cestujúcich, zadná kamera, ovládanie
klimatizácie, nastavenie úrovne svetlometov, nastavenie terénu, vyhrievané zadné okno,
ťahanie prívesu, hmatové varovanie na opustenie jazdného pruhu
(*)
F53 7,5 A hnedá Modul bezkľúčového zapaľovania, elektrická parkovacia brzda, centrum RF, prístrojová doska
(*)
F94 15 A modrá Nastavenie krížovej časti operadla vodiča, elektrické zásuvky
Otvor Nožová poistka Opis
20_MP_UG_SL_EU_t.book Page 218

219
Stojan s poistkami č. 1
Otvor Minipoistka Opis
F130 A zelená Menič napätia
(*)
F2 30 A zelená Sedadlo s pamäťou
F3 20 A žltá Strešné okno – ak je súčasťou výbavy
F4 30 A zelená Elektricky ovládané sedadlo (strana spolujazdca)
F5 30 A zelená Elektricky ovládané sedadlo (strana vodiča)
F6 7,5 A hnedá Elektricky ovládaná krížová časť operadla (elektricky ovládané sedadlá)
F7 15 A modrá Vyhrievaný volant/ventilované sedadlá
F8 20 A žltá Vyhrievané sedadlá
Stojan s poistkami č. 2
Otvor Minipoistka Opis
F110 A červená Napájanie z akumulátora TTM pri zapaľovaní
F5 15 A modrá Svetlá vonkajšieho osvetlenia ovládača (strana vodiča)
F6 15 A modrá Svetlá vonkajšieho osvetlenia ovládača (strana spolujazdca)
F7 10 A červená Napájanie z akumulátora TTM pri štartovaní pomocou káblov
(*)
20_MP_UG_SL_EU_t.book Page 219

V PRÍPADE NÚDZE

220
(Pokračovanie)
(Pokračovanie)
Na konzole jednotky rozvodov relé/poistiek v zadnom nákladovom priestore sa nachádza stojan na poistky Maxi Fuse určený pre elektricky
ovládané dvere batožinového priestoru a stojan na poistky ATO/Uni Val pre zvukový systém HIFI.
ZDVÍHANIE VOZIDLA
A VÝMENA PNEUMATIKY
Otvor Poistka Maxi Fuse
Opis
F0130 A zelená Elektricky ovládané dvere batožinového priestoru
Otvor Poistka ATO/Uni-Val Opis
F0225 A priehľadná Zvukový systém HIFI

UPOZORNENIE!

Nepokúšajte sa vymieňať pneumatiku
na strane vozidla, ktorá je bližšie
k pohybujúcej sa doprave. Zaparkujte
ďalej od cesty, aby ste sa vyhli nebezpe-
čenstvu zásahu pri práci so zdvihákom
alebo výmene kolesa.
Zdržiavanie sa pod vozidlom na zdvi -
háku je nebezpečné. Vozidlo by mohlo
zo zdviháka skĺznuť a spadnúť na vás.
Mohlo by vás rozdrviť. Nikdy nedávajte
žiadnu časť tela pod vozidlo, ktoré je na
zdviháku. Ak sa potrebujete dostať pod
zdvihnuté vozidlo, navštívte servisné
centrum, v ktorom je možné vozidlo
zdvihnúť pomocou veľkého hydraulic-
kého zdviháka.

UPOZORNENIE!
(Pokračovanie)
Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
Zdvihák slúži výhradne ako nástroj na
výmenu pneumatík. Zdvihák sa nesmie
používať na zdvíhanie vozidla na
servisné účely. Vozidlo sa môže zdvíhať
len na pevnom a rovnom povrchu.
Nestojte s vozidlom na ľade ani na
šmykľavých plochách.

UPOZORNENIE!
(Pokračovanie)
20_MP_UG_SL_EU_t.book Page 220

221
Miesto zdvíhania/uloženie rezervnej
pneumatiky
Ak sú zdvihák a náradie súčasťou výbavy,
sú umiestnené v zadnom úložnom priestore
pod rezervnou pneumatikou.Umiestnenie zdviháka a náradia
1. Otvorte dvere batožinového priestoru.
2. Pomocou rukoväte podlahy nákladného priestoru nadvihnite prístupový kryt. Rukoväť podlahy nákladného priestoru

3. Vyberte upevňovací prvok, ktorým je uchy -
tená rezervná pneumatika, a následne
rezervnú pneumatiku vyberte z vozidla. Pod
ňou je umiestnený zdvihák a náradie.

Upevňovací prvok rezervnej pneumatiky
4. Vyberte vodiaci kolík zo stredu, otočte zdvihák proti smeru hodinových ručičiek
a vytiahnite ho z penovej priehradky. 5. Vyberte zdvihák a kľúč na kolesové
skrutky.
Zdvihák a náradie
1 – Zdvihák
2 – Vodiaci kolík
3 – Kľúč na kolesové skrutky
4 – Núdzový lievik
5 – Skrutkovač
1 – Kľúč na kolesové skrutky
2 – Zdvihák
3 – Núdzový lievik
4 – Skrutkovač
5 – Vodiaci kolík

UPOZORNENIE!

Uvoľnená pneumatika alebo zdvihák
vymrštené pri nehode alebo prudkom
zastavení by mohli ohroziť používateľov
vozidla. Diely zdviháka a rezervnú
pneumatiku vždy odkladajte na určené
miesta. Vyfučanú pneumatiku (defekt)
dajte bezodkladne opraviť alebo vymeniť.
20_MP_UG_SL_EU_t.book Page 221

V PRÍPADE NÚDZE

222(Pokračovanie)
Príprava na zdvíhanie
1. Zaparkujte vozidlo na pevnom a rovnompovrchu, pokiaľ možno čo najďalej od
okraja cesty. Nestojte s vozidlom na
ľade ani na šmykľavých plochách.
2. Zapnite blikajúce výstražné svetlá.
3. Zatiahnite ručnú brzdu.
4. Preraďte volič prevodového stupňa do polohy PARKOVANIE (P) (automatická
prevodovka) alebo CÚVANIE (R)
(manuálna prevodovka).
5. Zapaľovanie prepnite do polohy OFF (Vypnuté).
6. Podložte prednú a zadnú časť kolesa,
ktoré sa nachádza diagonálne oproti
polohe, ktorú zdvíhate. Ak napríklad
vymieňate pravé predné koleso, podložte
ľavé zadné koleso.

Podložené koleso
POZNÁMKA:
Počas zdvíhania vozidla sa vo vozidle
nesmú nachádzať cestujúci.
Pokyny týkajúce sa zdvíhania

UPOZORNENIE!

Nepokúšajte sa vymieňať pneumatiku na
strane vozidla, ktorá je bližšie k pohybujúcej
sa doprave. Zaparkujte ďalej od cesty, aby
vás pri práci so zdvihákom alebo výmene
kolesa nič nezrazilo.

UPOZORNENIE!

Pozorne sledujte tieto varovania na
výmenu pneumatík, pomôžete tak
predchádzať osobným poraneniam alebo
poškodeniu vozidla:
Pred zdvíhaním vozidlo vždy zaparkujte
na pevnom a rovnom povrchu, pokiaľ
možno čo najďalej od okraja cesty.
Zapnite blikajúce výstražné svetlá.
Zablokujte koleso diagonálne oproti
zdvíhanému kolesu.
Pevne zatiahnite parkovaciu brzdu
a nastavte prevodovku do polohy
PARKOVANIE (P).
Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
Nedovoľte nikomu sedieť vo vozidle,
keď je vozidlo na zdviháku.
Nedovoľte nikomu byť pod vozidlom,
keď je vozidlo na zdviháku. Ak sa potre -
bujete dostať pod zdvihnuté vozidlo,
navštívte servisné centrum, v ktorom je
možné vozidlo zdvihnúť pomocou
veľkého hydraulického zdviháka.
20_MP_UG_SL_EU_t.book Page 222

223
Výstražný štítok na zdviháku1. Vyberte rezervnú pneumatiku, zdvihák
a kľúč na kolesové skrutky.
2. Ak je vozidlo vybavené hliníkovými kole -
sami, na ktorých zakrýva kolesové
skrutky stredové veko, pred zdvíhaním
vozidla opatrne vypáčte stredové veko
pomocou kľúča na kolesové skrutky.
3. Pred zdvíhaním vozidla pomocou kľúča na kolesové skrutky uvoľnite, ale nede -
montujte, kolesové skrutky na kolese
s defektom. Otočte kolesové skrutky
proti smeru pohybu hodinových ručičiek
o jednu obrátku, pričom koleso je ešte
na zemi. 4. Položte zdvihák pod miesto zdvíhania čo
najbližšie k pneumatike s defektom.
Otočte skrutku zdviháka v smere hodi -
nových ručičiek tak, aby sedlo zdviháka
pevne dosadlo na miesto zdvíhania na
prírube karosérie, pričom sedlo zdvi -
háka vycentrujte vo výreze v prírube.
Polohy zdvíhania
Predný bod zdvíhania
Zdvihák používajte len na vyznačených
miestach a len na zdvíhanie tohto
vozidla pri výmene pneumatík.
Ak pracujete na ceste alebo v jej blíz -
kosti, dávajte veľký pozor na prechá -
dzajúce motorové vozidlá.
Na zaistenie bezpečného umiestnenia
rezervných pneumatík, nahustených
alebo vypustených, odkladajte pneuma -
tiky s driekom ventilu otočeným k zemi.

UPOZORNENIE!
(Pokračovanie)
VAROVANIE!

Nepokúšajte sa zdvíhať vozidlo so
zdvihákom umiestneným na iných miestach,
ako sú miesta vyznačené v pokynoch na
zdvíhanie pre toto vozidlo.

20_MP_UG_SL_EU_t.book Page 223

V PRÍPADE NÚDZE

224
Predná poloha zdvíhaniaZadný bod zdvíhania Zadná poloha zdvíhania
5. Vozidlo zdvíhajte len do výšky potrebnej na demontáž pneumatiky s defektom.

6. Demontujte kolesové skrutky a pneumatiku.

7. Demontujte vodiaci kolík zo zostavy zdviháka a naskrutkujte ho na náboj
kolesa ako pomôcku pri montáži
rezervnej pneumatiky. 8. Namontujte rezervnú pneumatiku.
Montáž rezervnej pneumatiky
POZNÁMKA:
Pri vozidlách vybavených danými
prvkami sa nepokúšajte namontovať
stredové veko ani kryt kolesa na
kompaktnú rezervu.

Ďalšie výstrahy, upozornenia a informácie
o rezervnej pneumatike, jej používaní
a prevádzke nájdete v oddieloch
„Kompaktná rezervná pneumatika“ a
UPOZORNENIE!

Pri zdvihnutí vozidla vyššie, ako je
nevyhnutné, môže byť vozidlo menej
stabilné. Mohlo by skĺznuť zo zdviháka
a zraniť osoby nablízku. Vozidlo zdvíhajte
len do výšky potrebnej na odstránenie
pneumatiky.

VAROVANIE!

Uistite sa, že rezervnú pneumatiku
montujete s driekom ventilu smerom von.
Ak sa rezervná pneumatika namontuje
nesprávne, vozidlo sa môže poškodiť.
20_MP_UG_SL_EU_t.book Page 224
