2020 JEEP CHEROKEE Käyttö- ja huolto-ohjekirja (in in Finnish)

223
MOOTTORITILA
2,0 litran moottori
1 – Ilmanpuhdistimen suodatin5 – Pesunestesäiliön korkki
2 – Öljyn täyttökorkki 6 – Akku
3 – Jarrunestesäiliön korkki 7 – Moottorin jäähdytysnestesäiliö
4 – Virranjakokeskus (sulakkeet) 8 – Moottoriöljyn mittatikku
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 223

HUOLTO
224
2,4 litran moottori
1 – Ilmanpuhdistimen suodatin5 – Pesunestesäiliön korkki
2 – Öljyn täyttökorkki 6 – Akku
3 – Jarrunestesäiliön korkki 7 – Moottorin jäähdytysnestesäiliö
4 – Virranjakokeskus (sulakkeet) 8 – Moottoriöljyn mittatikku
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 224

225
3,2 litran moottori
1 – Ilmanpuhdistimen suodatin6 – Akku
2 – Öljynsuodattimen kansi 7 – Moottorin jäähdytysnestesäiliö
3 – Jarrunestesäiliön korkki 8 – Moottoriöljyn mittatikku
4 – Virranjakokeskus (sulakkeet) 9 – Moottoriöljyn täyttö
5 – Pesunestesäiliön korkki
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 225

HUOLTO
226
2,2 litran dieselmoottori
1 – Moottorin jäähdytysnestesäiliön korkki5 – Akku
2 – Moottoriöljyn täyttö 6 – Pesunestesäiliön korkki
3 – Jarrunestesäiliön korkki 7 – Moottoriöljyn mittatikku
4 – Virranjakokeskus (sulakkeet) 8 – Ilmansuodatin
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 226

227
(Jatkuu)

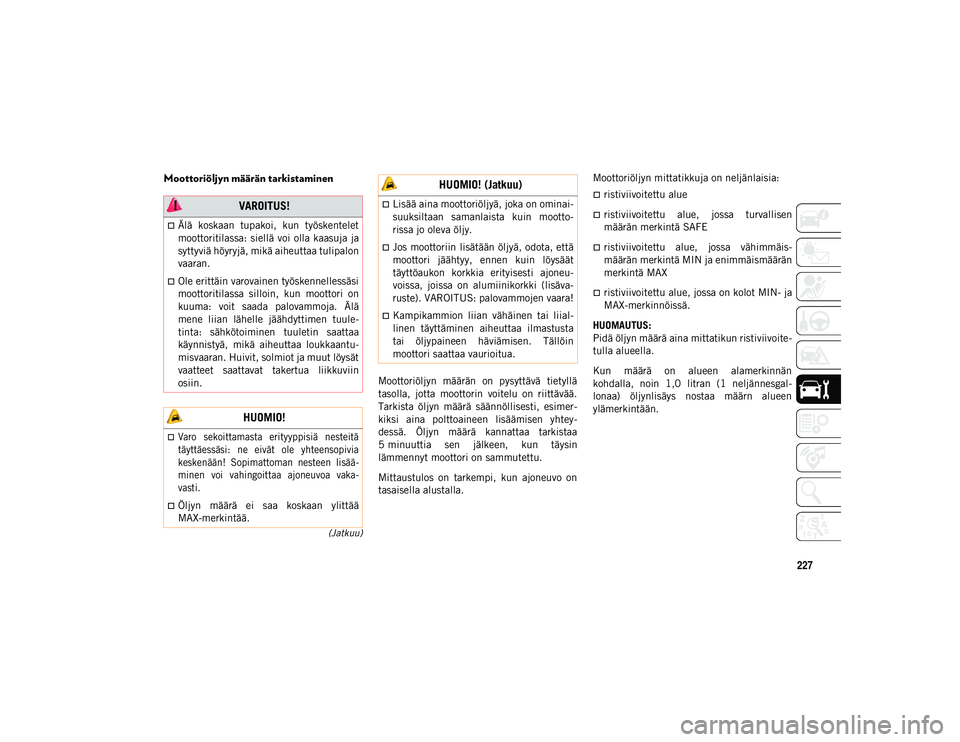

Moottoriöljyn määrän tarkistaminen
Moottoriöljyn määrän on pysyttävä tietyllä
tasolla, jotta moottorin voitelu on riittävää.
Tarkista öljyn määrä säännöllisesti, esimer-
kiksi aina polttoaineen lisäämisen yhtey-
dessä. Öljyn määrä kannattaa tarkistaa
5 minuuttia sen jälkeen, kun täysin
lämmennyt moottori on sammutettu.
Mittaustulos on tarkempi, kun ajoneuvo on
tasaisella alustalla.Moottoriöljyn mittatikkuja on neljänlaisia:
ristiviivoitettu alue
ristiviivoitettu alue, jossa turvallisen
määrän merkintä SAFE
ristiviivoitettu alue, jossa vähimmäis-
määrän merkintä MIN ja enimmäismäärän
merkintä MAX
ristiviivoitettu alue, jossa on kolot MIN- ja
MAX-merkinnöissä.
HUOMAUTUS:
Pidä öljyn määrä aina mittatikun ristiviivoite-
tulla alueella.
Kun määrä on alueen alamerkinnän
kohdalla, noin 1,0 litran (1 neljännesgal-
lonaa) öljynlisäys nostaa määrn alueen
ylämerkintään.
VAROITUS!
Älä koskaan tupakoi, kun työskentelet
moottoritilassa: siellä voi olla kaasuja ja
syttyviä höyryjä, mikä aiheuttaa tulipalon
vaaran.
Ole erittäin varovainen työskennellessäsi
moottoritilassa silloin, kun moottori on
kuuma: voit saada palovammoja. Älä
mene liian lähelle jäähdyttimen tuule-
tinta: sähkötoiminen tuuletin saattaa
käynnistyä, mikä aiheuttaa loukkaantu-
misvaaran. Huivit, solmiot ja muut löysät
vaatteet saattavat takertua liikkuviin
osiin.
HUOMIO!

Varo sekoittamasta erityyppisiä nesteitä
täyttäessäsi: ne eivät ole yhteensopivia
keskenään! Sopimattoman nesteen lisää-
minen voi vahingoittaa ajoneuvoa vaka-
vasti.

Öljyn määrä ei saa koskaan ylittää
MAX-merkintää.
Lisää aina moottoriöljyä, joka on ominai-
suuksiltaan samanlaista kuin mootto-
rissa jo oleva öljy.
Jos moottoriin lisätään öljyä, odota, että
moottori jäähtyy, ennen kuin löysäät
täyttöaukon korkkia erityisesti ajoneu-
voissa, joissa on alumiinikorkki (lisäva-
ruste). VAROITUS: palovammojen vaara!
Kampikammion liian vähäinen tai liial-
linen täyttäminen aiheuttaa ilmastusta
tai öljypaineen häviämisen. Tällöin
moottori saattaa vaurioitua.
HUOMIO! (Jatkuu)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 227

HUOLTO
228
JäähdytysjärjestelmäMoottorin jäähdytinnesteen tarkistus

Tarkista moottorin jäähdytysnesteen (pakkas-
nesteen) tilanne 12 kuukauden välein (ennen
kylmän kauden alkamista). Jos jäähdytysneste
(pakkasneste) on likaista, vie auto huolletta-
vaksi valtuutetulle jälleenmyyjälle, joka
tyhjentää, huuhtelee ja täyttää järjestelmän
standardin MS.90032 mukaisella OAT-jäähdy-
tysnesteellä. Tarkista, onko ilmastointijärjes-
telmän lauhduttimen etupuolella hyönteisiä,
lehtiä jne. Jos lauhdutin on likainen, puhdista
se ruiskuttamalla vettä varovasti lauhdutinta
vasten.

Tarkista, ettei moottorin jäähdytysjärjes-
telmän letkuissa ole halkeamia, repeämiä,
viiltoja tai liian tiukkoja liitäntöjä jäähdytys-
nesteen ylivuotosäiliössä ja jäähdyttimessä.
Tarkista koko järjestelmä vuotojen varalta.
ÄLÄ POISTA JÄÄHDYTYSNESTEEN PAINE-
KORKKIA, KUN JÄÄHDYTYSJÄRJESTELMÄ
ON KUUMA.
Pesunesteen lisääminen
Tuulilasin- ja takalasinpesimet käyttävät
samaa nestesäiliötä. Nestesäiliö sijaitsee
moottoritilan etuosassa. Tarkista säiliön
nestetaso säännöllisesti. Täytä säiliö tuulila-
sinpesunesteellä (älä käytä jäähdyttimen
jäätymisenestoainetta) ja käytä pesimiä
muutaman sekunnin ajan, jotta ylimääräinen
vesi poistuu.
Kasta liinaa tai pyyhettä hieman tuulilasin-
pesunesteeseen täyttäessäsi säiliötä ja pyyhi
tuulilasinpyyhkimen sulat. Tällöin sulat
pyyhkivät paremmin.
Käytä liuosta tai seosta, joka estää tuulilasin-
pesunestejärjestelmän jäätymisen talvella.
Useimpien pesunestepakkausten kyljessä on
ohje sopivan seoksen tekemistä varten. VAROITUS!
Jäähdyttimestä tuleva kuuma jäähdytys-
neste (pakkasneste) tai höyry saattaa
aiheuttaa palovammoja. Jos näet tai
kuulet, että konepellin alta tulee höyryä,
älä avaa konepeltiä ennen kuin jäähdytin
on ehtinyt jäähtyä. Älä koskaan avaa
jäähdytysjärjestelmän painetulppaa, kun
jäähdytin tai jäähdytysnestesäiliö on
kuuma.
Pidä kädet, työkalut, vaatteet ja korut
kaukana jäähdyttimen tuulettimesta,
kun konepelti on ylhäällä. Tuuletin käyn-
nistyy automaattisesti, ja se voi käyn-
nistyä milloin tahansa, vaikka moottori ei
olisi käynnissä.
Kun teet huoltotöitä jäähdyttimen
tuulettimen lähellä, käännä virta-avain
OFF (Sammutus) -asentoon. Tuuletin
toimii lämpötilan perusteella ja voi käyn-
nistyä milloin tahansa, kun virta-avain
on ON (Virta) -asennossa. VAROITUS!
Lasinpesunesteet ovat tulenarkoja. Ne
voivat syttyä palamaan ja aiheuttaa
palovamman. Ole huolellinen täyttäessäsi
säiliötä tai käsitellessäsi pesunestettä
muulla tavoin.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 228

229
(Jatkuu)
Jarrujärjestelmä
Jarrujärjestelmän kaikki osat tulee tarkistaa
säännöllisesti, jotta jarrujärjestelmä toimisi
moitteettomasti. Katso oikeat huoltovälit
tämän osion kohdasta Huoltosuunnitelma.
Nesteen määrän tarkistaminen – jarrujen
pääsylinteri
Pääsylinterin nesteen määrä on tarkistettava
aina auton huollon yhteydessä tai välittö-
mästi jarrujärjestelmän varoitusvalon
sytyttyä. Lisää tarvittaessa nestettä, jotta
nestetaso yltää jarrujen pääsylinterin säiliön
sivussa olevaan enimmäistason merkkiin
asti. Puhdista pääsylinterin yläosan alue
ennen kannen avaamista. Levyjarrujen
nestetaso laskee jarrupalojen kuluessa.
Jarrunesteen määrä tulee tarkistaa jarrupa-
lojen vaihdon yhteydessä. Jos jarrunesteen
taso on epätavallisen alhainen, tarkista
järjestelmä vuotojen varalta.
Katso tarkemmat tiedot luvun Tekniset tiedot
kohdasta Nesteet ja voiteluaineet.
HUOMIO!

Älä aja, jos tuulilasinpesunestesäiliö on
tyhjä: tuulilasinpesuneste on välttämätöntä
näkyvyyden parantamisen kannalta.

VAROITUS!
Jatkuva jarruttaminen saattaa tuhota jarrut
ja aiheuttaa onnettomuuden. Jos painat
jarrupoljinta jatkuvasti ajon aikana,
jarrujärjestelmä saattaa kuumentua, jolloin
jarruhihnat kuluvat ja saattavat vaurioitua.
Tällöin jarrutusvoima ei välttämättä riitä
hätätilanteessa.
VAROITUS!
Käytä vain valmistajan suosittelemaa
jarrunestettä. Katso tarkemmat tiedot
luvun Tekniset tiedot kohdasta Nesteet
ja voiteluaineet. Väärän jarrunesteen
käyttäminen saattaa vaurioittaa jarrujär-
jestelmää pahoin ja/tai heikentää sen
toimintaa. Autoon sopivan jarrunesteen
tiedot löytyvät lisäksi alkuperäisen,
tehtaalla asennetun pääjarrusylinterin
säiliön tarrasta.
Käytä vain uutta jarrunestettä tai
nestettä, joka on ollut tiiviisti suljetussa
astiassa. Näin jarrujärjestelmään ei
joudu vieraita aineita tai kosteutta.
Varmista, että pääsylinterin säiliön
korkki on aina kunnolla kiinni. Avoi-
messa säiliössä oleva jarruneste kerää
kosteutta ilmasta, jolloin nesteen kiehu-
mispiste alenee. Jarruneste voi alkaa
kiehua yllättävästi voimakkaan tai pitkän
jarrutuksen vuoksi, ja jarrut voivat
yhtäkkiä lakata toimimasta. Tämä voi
johtaa onnettomuuteen.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 229

HUOLTO
230
(Jatkuu)
Manuaalivaihteisto – lisävaruste
Nesteen määrän tarkistaminen
Tarkista nesteen määrä irrottamalla täyttö-
tulppa. Nestetason on oltava täyttöaukon
pohjan ja enintään 4,7 mm (3/16 tuumaa)
aukon pohjan alapuolella olevan kohdan
välissä.
Lisää nestettä tarvittaessa.
Kysy tarvittaessa lisätietoja valtuutetulta
jälleenmyyjältä.
Automaattivaihteisto
Nesteen määrän tarkistaminen
Nesteen määrä on asetettu valmiiksi
tehtaalla, eikä sitä tarvitse säätää normaa-
leissa käyttöolosuhteissa. Säännöllisiä
tarkistuksia ei tarvita, joten vaihteistossa ei
ole mittatikkua. Valtuutettu jälleenmyyjä voi
tarkistaa vaihteistoöljyn määrän erikoistyöka-
luja käyttämällä. Jos havaitset vuotoja tai
vaihteiston toimintahäiriöitä, tarkistuta vaih-
teistoöljyn määrä välittömästi valtuutetulla
jälleenmyyjällä. Jos ajoneuvoa käytetään,
kun vaihteistoöljyn määrä ei vastaa suosi-
tuksia, seurauksena voi olla vakavia vaihteis-
tovaurioita.
Huoltovapaa akku
Ajoneuvossa on huoltovapaa akku. Akkuun ei
tarvitse koskaan lisätä vettä, eikä sitä tarvitse
huoltaa säännöllisesti.Jos jarrunestesäiliöön kaadetaan liikaa
jarrunestettä, sitä voi läikkyä kuumien
moottorinosien päälle, jolloin neste
saattaa syttyä palamaan. Lisäksi jarru-
neste voi vahingoittaa maali- tai vinyyli-
pintoja, joten nesteen roiskumista näille
pinnoille on varottava.
Älä päästä raakaöljypohjaisia nesteitä
saastuttamaan jarrunestettä. Jarrutiivis-
teet voivat vaurioitua, jolloin jarrujen
toiminta voi heiketä tai jarrut lakkaavat
toimimasta kokonaan. Tämä voi johtaa
onnettomuuteen.
VAROITUS! (Jatkuu)
HUOMIO!
Jos vaihteistoöljyä on vuotanut, käänny
heti valtuutetun jälleenmyyjän puoleen.
Vaihteisto saattaa vaurioitua vakavasti.
Valtuutettu jälleenmyyjä voi säätää
nesteen määrän sopivaksi.
VAROITUS!
Liian vähän nestettä sisältävän akun
käyttö voi vaurioittaa akkua peruuttamat-
tomasti ja aiheuttaa räjähdyksen.
Suoja silmät aina erityisillä suojalaseilla,
kun työskentelet akun parissa tai sen
läheisyydessä.
Akut sisältävät aineita, jotka ovat erittäin
vaarallisia ympäristölle. Jos akku on
vaihdettava, ota yhteys valtuutettuun
jälleenmyyjään.
Akkuneste on syövyttävää happoliuosta,
joka saattaa polttaa tai jopa sokaista. Älä
päästä akkunestettä kosketuksiin
silmien, ihon tai vaatteiden kanssa. Älä
kumarru akun päälle, kun kiinnität kiin-
nikkeitä. Jos happoa roiskuu silmiin tai
iholle, huuhtele se välittömästi pois
runsaalla vedellä. Katso tarkemmat
ohjeet käyttöoppaan Toiminta hätätilan-
teessa -luvun kohdasta Käynnistys
kaapeleiden avulla.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 230
