2020 FIAT TIPO 5DOORS STATION WAGON Notice d'entretien (in French)

PRÉSENTATION DE LA VOITURE
PRÉSENTATION DU COMBINÉ DE BORD
SÉCURITÉ
DÉMARRAGE ET CONDUITE
SITUATIONS D'URGENCE
ENTRETIEN DU VÉHICULE
DONNÉES TECHNIQUES
MULTIMÉDIA
INDEX

PRÉSENTATION DE LA VOITURE
C'est ici que vous allez apprendre à
mieux connaître votre nouvelle voiture.
La Notice que vous lisez vous explique
de manière simple et directe sa
composition et son fonctionnement.
Nous vous conseillons par conséquent
de la consulter en vous installant
confortablement à bord de sorte à
pouvoir vérifier tout de suite les
explications.PLANCHE DE BORD...........10
LES CLÉS.................12
DISPOSITIF DE DÉMARRAGE.....13
FIAT CODE.................14
PORTES ..................15
SIÈGES...................17
APPUIE-TÊTE...............21
VOLANT...................22
RÉTROVISEURS.............22
FEUX EXTÉRIEURS...........24
ÉCLAIRAGE D'HABITACLE.......27
ESSUIE-GLACE AVANT/ARRIÈRE . .28
CLIMATISATION..............30
LÈVE-VITRES ÉLECTRIQUES.....34
CAPOT MOTEUR.............35
DIRECTION ASSISTÉE ÉLECTRIQUE
DUALDRIVE................36
COFFRE À BAGAGES..........37
PORTE-BAGAGES / PORTE-SKIS . .42
VERSION AVEC INSTALLATION
LPG .....................43
ACTIVE GRILLE SHUTTER.......47
FONCTION ECO.............47
9

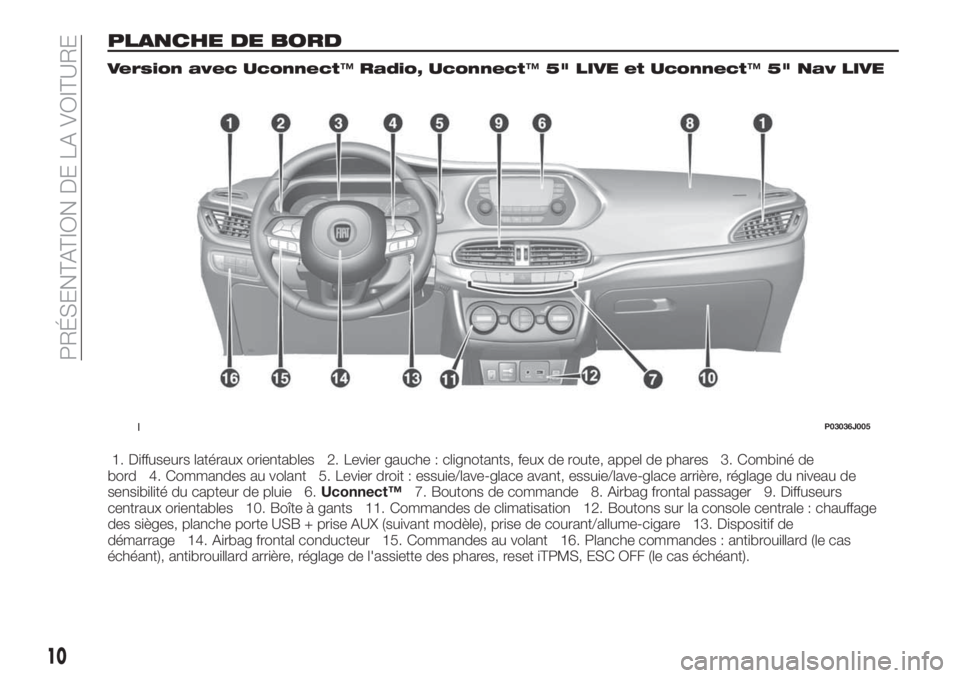

PLANCHE DE BORD
Version avec Uconnect™Radio, Uconnect™5" LIVE et Uconnect™5" Nav LIVE
1. Diffuseurs latéraux orientables 2. Levier gauche : clignotants, feux de route, appel de phares 3. Combiné de
bord 4. Commandes au volant 5. Levier droit : essuie/lave-glace avant, essuie/lave-glace arrière, réglage du niveau de
sensibilité du capteur de pluie 6.Uconnect™7. Boutons de commande 8. Airbag frontal passager 9. Diffuseurs
centraux orientables 10. Boîte à gants 11. Commandes de climatisation 12. Boutons sur la console centrale : chauffage
des sièges, planche porte USB + prise AUX (suivant modèle), prise de courant/allume-cigare 13. Dispositif de
démarrage 14. Airbag frontal conducteur 15. Commandes au volant 16. Planche commandes : antibrouillard (le cas
échéant), antibrouillard arrière, réglage de l'assiette des phares, reset iTPMS, ESC OFF (le cas échéant).
1P03036J005
10
PRÉSENTATION DE LA VOITURE

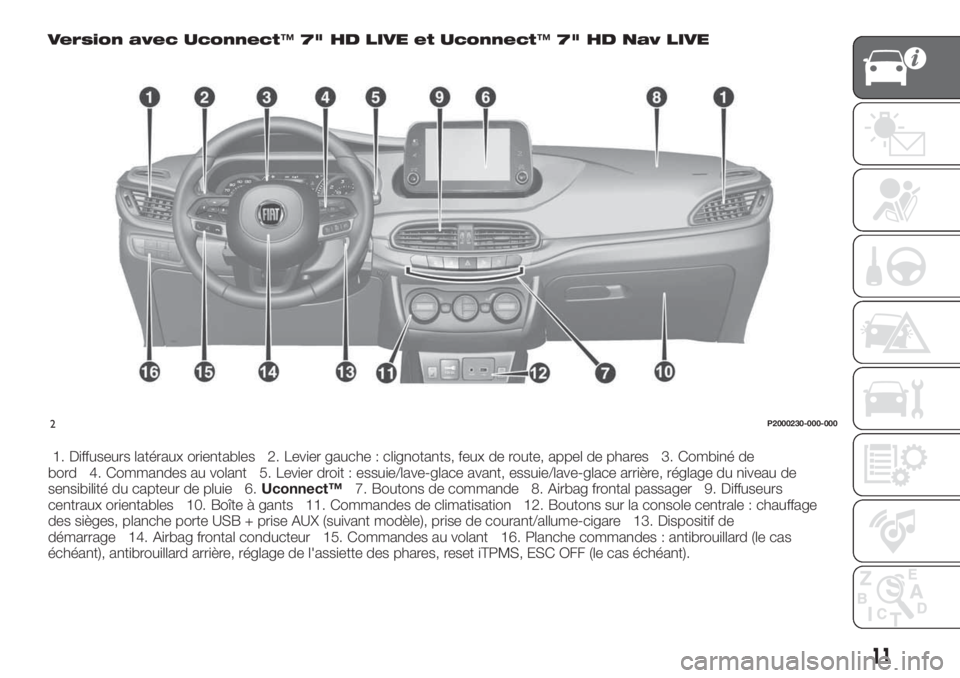

Version avec Uconnect™7" HD LIVE et Uconnect™7" HD Nav LIVE
1. Diffuseurs latéraux orientables 2. Levier gauche : clignotants, feux de route, appel de phares 3. Combiné de
bord 4. Commandes au volant 5. Levier droit : essuie/lave-glace avant, essuie/lave-glace arrière, réglage du niveau de
sensibilité du capteur de pluie 6.Uconnect™7. Boutons de commande 8. Airbag frontal passager 9. Diffuseurs
centraux orientables 10. Boîte à gants 11. Commandes de climatisation 12. Boutons sur la console centrale : chauffage
des sièges, planche porte USB + prise AUX (suivant modèle), prise de courant/allume-cigare 13. Dispositif de
démarrage 14. Airbag frontal conducteur 15. Commandes au volant 16. Planche commandes : antibrouillard (le cas
échéant), antibrouillard arrière, réglage de l'assiette des phares, reset iTPMS, ESC OFF (le cas échéant).
2P2000230-000-000
11

LES CLÉS
CLÉ MÉCANIQUE
La pièce métallique de la clé actionne le
dispositif de démarrage et la serrure de
la porte côté conducteur.
CLÉ AVEC
TÉLÉCOMMANDE
1)
La pièce métallique 1 fig. 3 de la clé
actionne :
le dispositif de démarrage ;
la serrure de la porte conducteur.
Appuyer sur le bouton 2 pour
ouvrir/fermer la pièce métallique.
1)
FONCTIONNALITÉS
Déverrouillage des portes et du
coffre à bagages
Pression courte sur le bouton
:
déverrouillage des portes, du coffre à
bagages, éclairage temporisé des
plafonniers intérieurs et double signal
lumineux des clignotants (le cas
échéant).
Verrouillage des portes et du coffre
à bagages
Pression brève sur le bouton
“FIAT”
: verrouillage des portes, du coffre à
bagages et une seule signalisation
lumineuse des clignotants (le cas
échéant).
Ouverture du coffre à bagages
Appuyer rapidement deux fois sur le
bouton
pour l'ouverture à
distance du coffre à bagages.
L’ouverture du coffre à bagages est
accompagnée d'un double signal
lumineux des clignotants.
DEMANDE DE CLÉS
SUPPLÉMENTAIRES
Clé avec télécommande
Le système peut reconnaître jusqu'à
8 clés avec télécommande.Doubles des clés
Si une nouvelle clé télécommande
s'avérait nécessaire, s'adresser au
Réseau Après-vente Fiat, présenter un
document d'identité et les documents
d'identification de propriété de la
voiture.
ATTENTION
1)Appuyer sur le bouton 2 uniquement
lorsque la clé n'est pas proche du corps,
et notamment des yeux et d'objets
susceptibles d'être détériorés (par ex.
vêtements). Ne pas laisser la clé sans
surveillance pour éviter toute manipulation
intempestive, spécialement par des enfants
qui en la manipulant pourraient appuyer sur
le bouton.
ATTENTION
1)Les chocs violents peuvent
endommager les éléments électroniques
contenus dans la clé. Afin de garantir le
parfait fonctionnement des dispositifs
électroniques que contient la clé, ne pas
exposer cette dernière aux rayons du soleil.
304016J0001EM
12
PRÉSENTATION DE LA VOITURE

ATTENTION
1)Les piles usées peuvent être nocives
pour l'environnement si elles ne sont pas
éliminées correctement. Elles doivent être
jetées dans des récipients prévus, comme
le prescrivent les normes en vigueur ou
bien elles peuvent être remises au Réseau
Après-vente Fiat, qui se chargera de
l'élimination.
DISPOSITIF DE
DÉMARRAGE
FONCTIONNEMENT
La clé peut tourner dans trois positions
différentes fig. 4 :
STOP : moteur coupé, clé
extractible, verrouillage de la direction
(avec clé retirée). Certains dispositifs
électriques (par ex. fermeture
centralisée des portes, etc.) restent
néanmoins disponibles ;
MAR : position de marche. Tous les
dispositifs électriques sont disponibles ;
AVV : démarrage du moteur.
Le dispositif de démarrage est pourvu
d'un mécanisme de sécurité qui oblige,
en cas d'absence de démarrage du
moteur, à ramener la clé sur la position
STOP avant de répéter la manœuvre de
démarrage.Sur les versions équipées de boîte de
vitesses automatique (ou disponible), la
clé de contact peut être retirée
uniquement lorsque le levier de vitesses
est en position P (Stationnement).
2) 3)
VERROUILLAGE DE LA
DIRECTION
Activation
Le dispositif en position STOP, extraire
la clé et tourner le volant jusqu'à ce
qu'il se bloque.
AVERTISSEMENT Le verrouillage de la
direction n'est possible qu'après le
retrait de la clé du dispositif de
démarrage si une rotation de la clé de
la position MAR à STOP a été
effectuée.
Désactivation
Tourner la clé sur la position MAR tout
en tournant légèrement le volant.
4) 5) 6) 7)
ATTENTION
2)En cas de manipulation du dispositif de
démarrage (par ex., une tentative de vol),
faire contrôler le fonctionnement par le
Réseau Après-vente Fiat avant de
reprendre la route.
404026J0001EM
13

3)Quand on quitte la voiture, toujours avoir
avec soi la clé afin d'éviter que quelqu'un
n'actionne les commandes par erreur. Ne
pas oublier d'activer le frein de
stationnement. Ne jamais laisser d'enfants
dans la voiture sans surveillance.
4)Toute intervention en après-vente
pouvant provoquer des altérations de la
direction ou de la colonne (par ex.,
montage d'antivol), qui pourraient causer,
en plus de la diminution des performances
et de l'expiration de la garantie, de graves
problèmes de sécurité, ainsi que la
non-conformité d'homologation de la
voiture, est absolument interdite.
5)Ne jamais extraire la clé mécanique
lorsque la voiture roule. Le volant se
bloquerait automatiquement au premier
braquage. Ceci est toujours valable, même
en cas de véhicule remorqué.
6)Avant de quitter la voiture, TOUJOURS
actionner le frein de stationnement,
braquer les roues, engager la première
vitesse en montée ou la marche arrière en
descente. Sur les versions équipées de
boîte de vitesses automatique (ou
disponible), placer le levier de vitesses sur
P (Stationnement) et tourner le dispositif de
démarrage pour le placer sur STOP. En cas
de forte pente, placer une cale ou une
pierre devant les roues. En quittant la
voiture, toujours verrouiller toutes les
portes en appuyant sur le bouton prévu à
cet effet sur la clé.
7)Sur les versions avec transmission
automatique (ou disponible), pour une
extraction de clé fluide, placer le levier de
vitesses sur P en relâchant la pédale de
frein en conditions de sécurité, et éteindre
la voiture.FIAT CODE
Le système Fiat Code empêche
l'utilisation non autorisée de la voiture,
en désactivant le démarrage du moteur.
Fonctionnement
Lors de chaque démarrage, en tournant
la clé sur la position MAR, la centrale du
système Fiat Code envoie à la centrale
de contrôle du moteur un code de
reconnaissance pour désactiver le
blocage des fonctions.
L’envoi de ce code de reconnaissance
se produit uniquement si la centrale du
système Fiat Code reconnaît le code
qui lui a été transmis par la clé.
En tournant la clé sur STOP, le système
Fiat Code désactive les fonctions de la
centrale de contrôle du moteur.
Irrégularités de fonctionnement
Si, pendant le démarrage, le code de la
clé n'est pas reconnu correctement, le
symbole
apparaît sur le combiné
de bord (voir les indications fournies au
paragraphe "Témoins et messages" du
chapitre "Connaissance du combiné de
bord"). Cette condition comporte l'arrêt
du moteur après 2 secondes. Dans ce
cas, placer le dispositif de démarrage
en position STOP et à nouveau en
position MAR ; si le blocage persiste,essayer avec les autres clés fournies. Si
toutes les tentatives de démarrage
échouent malgré tout, s'adresser au
Réseau Après-vente Fiat.
Allumage du témoin quand le
véhicule roule
Si le symboleapparaît en
roulant, cela signifie que le système est
en train d'effectuer un autodiagnostic
(par exemple, à cause d'une chute de
tension).
Si l'affichage persiste, s'adresser au
Réseau Après-vente Fiat.
14
