2020 FIAT TIPO 5DOORS STATION WAGON Notice d'entretien (in French)

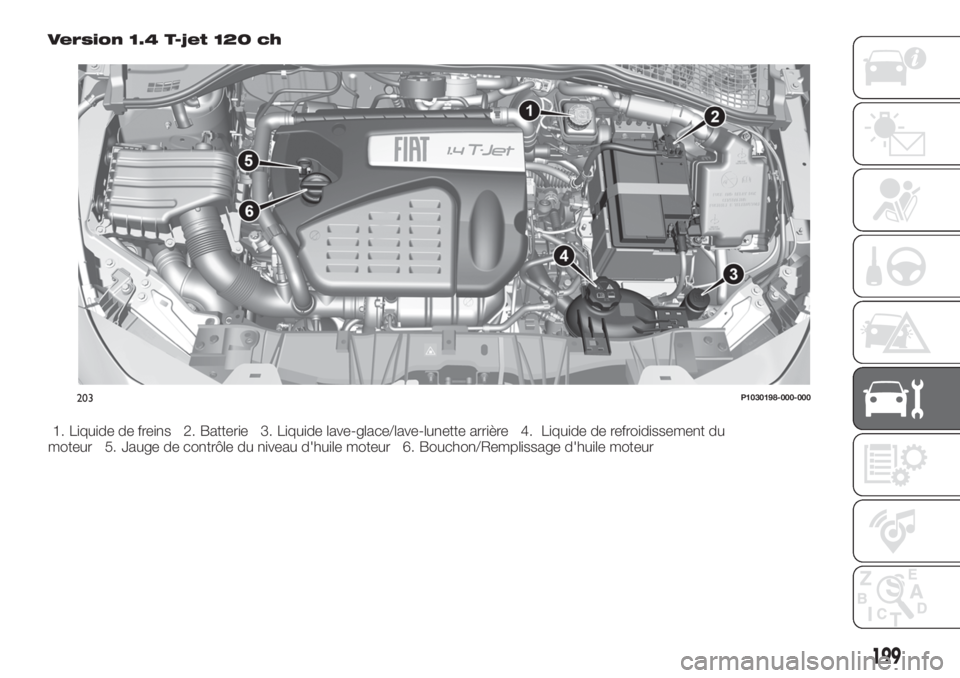

Version 1.4 T-jet 120 ch
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du
moteur 5. Jauge de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
203P1030198-000-000
199

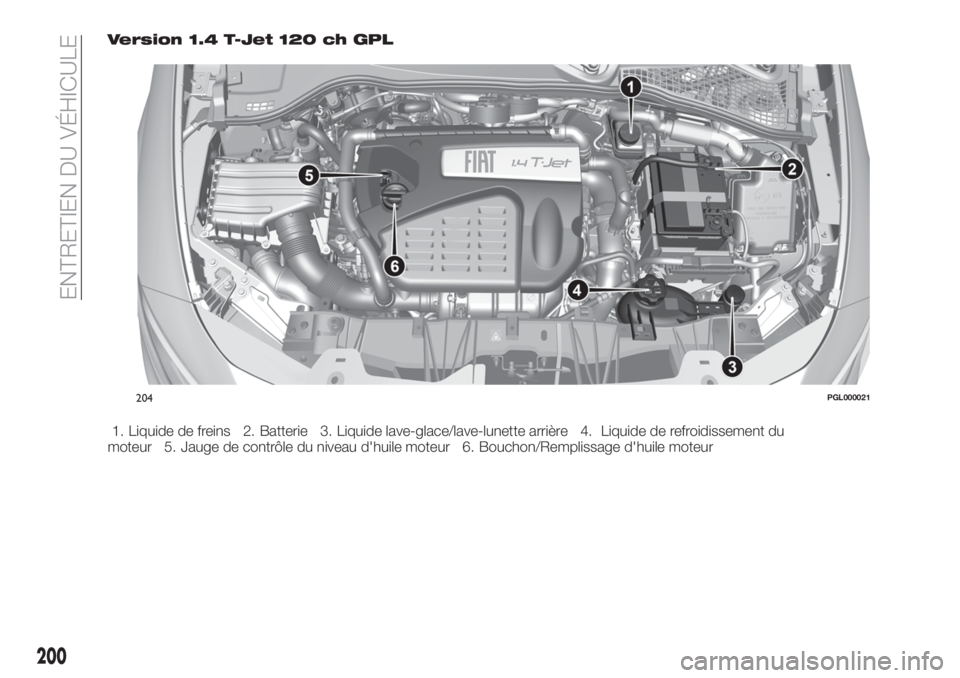

Version 1.4 T-Jet 120 ch GPL
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du
moteur 5. Jauge de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
204PGL000021
200
ENTRETIEN DU VÉHICULE

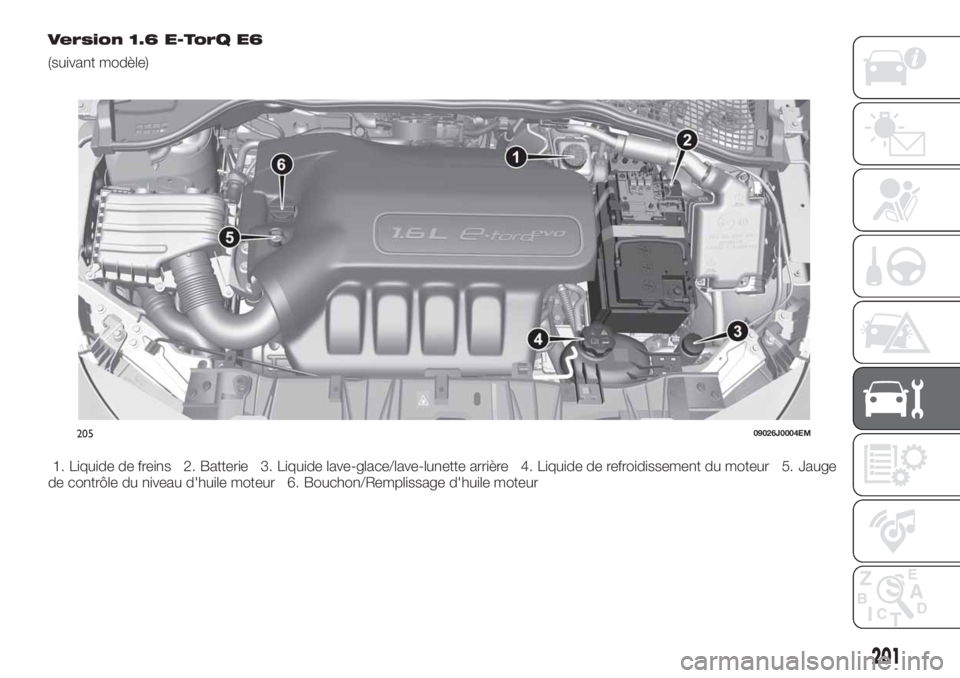

Version 1.6 E-TorQ E6
(suivant modèle)
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur 5. Jauge
de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
20509026J0004EM
201

Version 1.6 E-TorQ E4
(suivant modèle)
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur 5. Jauge
de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
206P09026J001
202
ENTRETIEN DU VÉHICULE

Version 1.6 16V Multijet / 1.6 16V Multijet ECO sans UREA
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur 5. Jauge
de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
20709026J0003EM
203

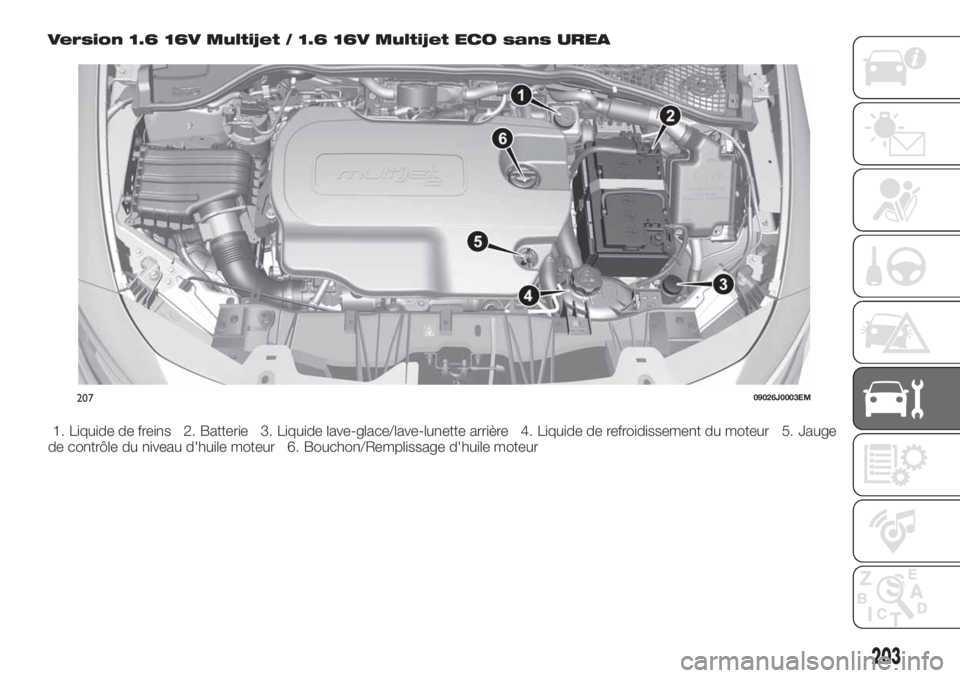

Version 1.6 16V Multijet / 1.6 16V Multijet ECO avec UREA
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur 5. Jauge
de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
20809026J0006EM
204
ENTRETIEN DU VÉHICULE

Versions 1.3 Multijet 95 ch
1. Liquide de freins 2. Batterie 3. Liquide lave-glace/lave-lunette arrière 4. Liquide de refroidissement du moteur
5. Jauge de contrôle du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
20909026J0002EM
205

HUILE MOTEUR
167)
73)
Le contrôle de l'huile doit être effectué
avec la voiture sur sol plat, quelques
minutes (environ 5) après l'arrêt du
moteur.
Vérifier que le niveau d'huile est compris
entre les niveaux MIN et MAX gravés
sur la jauge de contrôle.
Si le niveau d'huile avoisine ou est
au-dessous du repère MIN, faire
l'appoint d'huile à travers le goulot de
remplissage jusqu'au repère MAX.
Extraire la jauge de contrôle de niveau
d'huile moteur, la nettoyer avec un
chiffon qui ne laisse pas de traces et la
remettre en place. L'extraire de
nouveau et vérifier que le niveau d'huilemoteur se situe entre les repères MIN et
MAX gravés sur ladite jauge.
Consommation huile moteur74)
3)
À titre indicatif, la consommation
maximum d'huile moteur est de
400 grammes tous les 1 000 km.
Pendant la première période
d'utilisation de la voiture, le moteur se
trouve en phase de rodage, par
conséquent la consommation d'huile
moteur n'est pas encore stable. Il faut
attendre d'avoir dépassé les premiers
5000 à 6000 km.
ATTENTION Après avoir effectué
l'appoint d'huile ou la vidange, avant de
contrôler le niveau, faire tourner le
moteur pendant quelques secondes et
attendre quelques minutes après l'avoir
arrêté.
LIQUIDE DE
REFROIDISSEMENT DU
MOTEUR
168)
75)
Si le niveau est insuffisant, dévisser le
bouchon du bac 4 et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
LIQUIDE LAVE-GLACE
AVANT/ARRIÈRE
169) 170)
Si le niveau est insuffisant, soulever le
bouchon 3 du bac et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
LIQUIDE DE FREINS
171) 172)
76)
Contrôler que le liquide est au niveau
maximum.
Si le niveau du liquide dans le réservoir
est insuffisant, dévisser le bouchon
1 du bac et verser le liquide décrit au
chapitre « Caractéristiques
techniques ».
ATTENTION Nettoyer soigneusement le
bouchon du réservoir et la surface tout
autour. À l’ouverture du bouchon, veiller
surtout à ce que d'éventuelles
impuretés ne pénètrent dans le
réservoir.
Pour le ravitaillement, toujours utiliser
un entonnoir avec filtre intégré d'une
maille inférieure ou égale à 0,12 mm.
ATTENTION Le liquide de freins
absorbe l'humidité, par conséquent, si
l'on utilise principalement la voiture
dans des zones où le degré d'humidité
210P2000167
206
ENTRETIEN DU VÉHICULE
