2020 FIAT TIPO 5DOORS STATION WAGON Notice d'entretien (in French)

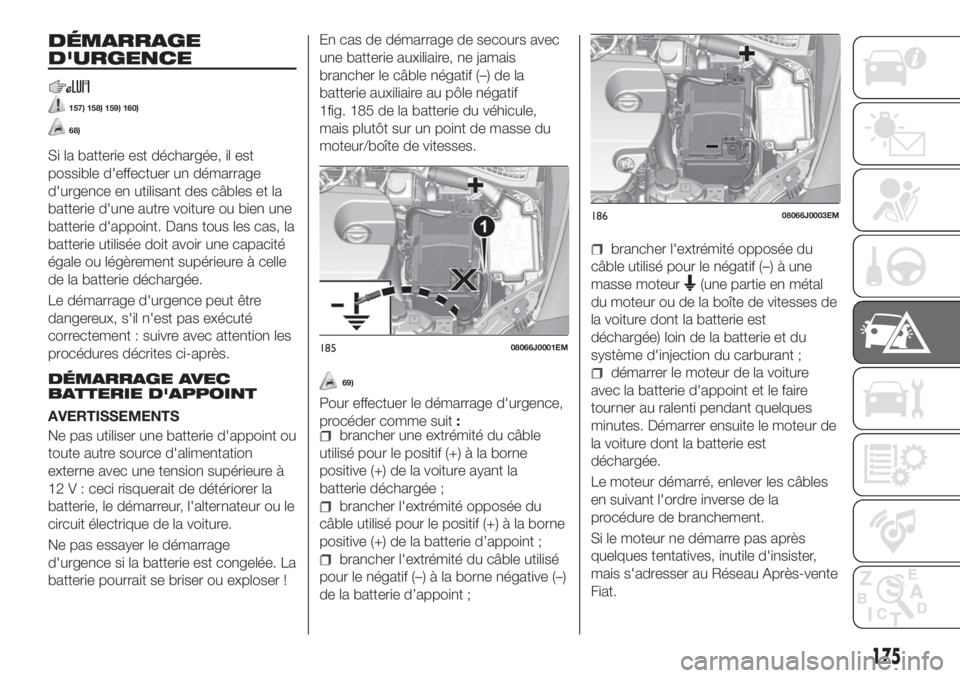

DÉMARRAGE
D'URGENCE
157) 158) 159) 160)
68)
Si la batterie est déchargée, il est
possible d'effectuer un démarrage
d'urgence en utilisant des câbles et la
batterie d'une autre voiture ou bien une
batterie d'appoint. Dans tous les cas, la
batterie utilisée doit avoir une capacité
égale ou légèrement supérieure à celle
de la batterie déchargée.
Le démarrage d'urgence peut être
dangereux, s'il n'est pas exécuté
correctement : suivre avec attention les
procédures décrites ci-après.
DÉMARRAGE AVEC
BATTERIE D'APPOINT
AVERTISSEMENTS
Ne pas utiliser une batterie d'appoint ou
toute autre source d'alimentation
externe avec une tension supérieure à
12 V : ceci risquerait de détériorer la
batterie, le démarreur, l'alternateur ou le
circuit électrique de la voiture.
Ne pas essayer le démarrage
d'urgence si la batterie est congelée. La
batterie pourrait se briser ou exploser !En cas de démarrage de secours avec
une batterie auxiliaire, ne jamais
brancher le câble négatif (–) de la
batterie auxiliaire au pôle négatif
1fig. 185 de la batterie du véhicule,
mais plutôt sur un point de masse du
moteur/boîte de vitesses.
69)
Pour effectuer le démarrage d'urgence,
procéder comme suit:
brancher une extrémité du câble
utilisé pour le positif (+) à la borne
positive (+) de la voiture ayant la
batterie déchargée ;
brancher l'extrémité opposée du
câble utilisé pour le positif (+) à la borne
positive (+) de la batterie d’appoint ;
brancher l'extrémité du câble utilisé
pour le négatif (–) à la borne négative (–)
de la batterie d’appoint ;
brancher l'extrémité opposée du
câble utilisé pour le négatif (–) à une
masse moteur
(une partie en métal
du moteur ou de la boîte de vitesses de
la voiture dont la batterie est
déchargée) loin de la batterie et du
système d'injection du carburant ;
démarrer le moteur de la voiture
avec la batterie d'appoint et le faire
tourner au ralenti pendant quelques
minutes. Démarrer ensuite le moteur de
la voiture dont la batterie est
déchargée.
Le moteur démarré, enlever les câbles
en suivant l'ordre inverse de la
procédure de branchement.
Si le moteur ne démarre pas après
quelques tentatives, inutile d'insister,
mais s'adresser au Réseau Après-vente
Fiat.
18508066J0001EM
18608066J0003EM
175

DÉMARRAGE PAR
MANŒUVRES À INERTIE
En aucun cas par poussée, par
remorquage ou en utilisant les pentes.
ATTENTION
157)Avant d'ouvrir le capot moteur,
s'assurer que le moteur de la voiture est
coupé et que la clé de contact est sur
STOP. Se conformer à l'indication donnée
par la plaque appliquée sous le capot
moteur. Il est conseillé d'extraire la clé
lorsque d'autres personnes sont présentes
dans la voiture. Il ne faut jamais quitter la
voiture sans emporter la clé de contact ou
l'avoir tournée sur STOP. Pendant le
ravitaillement en carburant, s'assurer que
le moteur soit arrêté (clé de contact sur
STOP).
158)Ne pas s'approcher excessivement
du ventilateur de refroidissement du
radiateur : le ventilateur électrique peut se
mettre en mouvement, risque de lésions.
Attention aux écharpes, cravates et
vêtements non adhérents : ils peuvent être
entraînés par les éléments en mouvement.
159)Retirer tous les objets métalliques (par
ex. bagues, montres, bracelets) qui
pourraient provoquer un contact électrique
accidentel et causer de graves lésions.
160)Les batteries contiennent de l'acide
qui peut provoquer des brûlures à la peau
ou aux yeux. Les batteries génèrent de
l'hydrogène, facilement inflammable et
explosif. Par conséquent ne pas approcher
de flammes ou de dispositifs pouvant
provoquer des étincelles.
ATTENTION
68)Il faut absolument éviter d'utiliser un
chargeur de batterie rapide pour un
démarrage d'urgence : vous risqueriez
d'endommager les systèmes électroniques
et les centrales d'allumage et
d'alimentation du moteur.
69)Ne pas brancher le câble à la borne
négative (–) de la batterie déchargée.
L'étincelle créée pourrait entraîner
l'explosion de la batterie et provoquer des
lésions graves. Utiliser exclusivement le
point de masse spécifique ; n'utiliser
aucune autre partie métallique exposée.
SYSTÈME DE
COUPURE DE
CARBURANT
DESCRIPTION
Versions essence et Diesel
Il intervient en cas de choc, ce qui
comporte :
la coupure de l'alimentation en
carburant et donc la coupure du
moteur ;
le déverrouillage automatique des
portes ;
l'allumage de l'éclairage d'habitacle ;
la désactivation de la ventilation du
climatiseur ;
l'allumage des feux de détresse (pour
désactiver les feux, appuyer sur le
bouton situé sur la planche de bord).
Sur certaines versions, l'activation du
système est signalée par l'affichage
d'un message sur l'écran. De même,
un message dédié sur l'écran informe le
conducteur si le fonctionnement du
système est compromis.
ATTENTION Inspecter soigneusement
la voiture pour s'assurer de l'absence
de fuites de carburant, par exemple,
dans le compartiment moteur, sous la
voiture ou à proximité du réservoir.
176
SITUATIONS D'URGENCE

Après le choc, placer le dispositif de
démarrage en position STOP pour ne
pas décharger la batterie.
Versions LPG
(suivant modèle)
Sur les versions LPG, outre les
indications susmentionnées, le système
de coupure de carburant interrompt
immédiatement l'alimentation en
essence, ferme les électrovannes de
sécurité du LPG et interrompt l'injection
avec pour conséquence la coupure du
moteur.
177

RÉINITIALISATION DU SYSTÈME DE COUPURE DE CARBURANT
Pour rétablir le fonctionnement correct de la voiture, effectuer la procédure suivante (cette procédure doit être lancée et
complétée en moins d'une minute) :
161)
Actions à effectuer Affichage
Avec le levier des indicateurs de direction en position neutre, placer
le dispositif de démarrage sur STOP
Placer le dispositif de démarrage sur MAR Indicateur de direction droit clignotant
Activer l'indicateur de direction droitIndicateur de direction gauche clignotant ; indicateur de direction droit
allumé en mode fixe
Activer l'indicateur de direction gaucheIndicateur de direction droit clignotant ; indicateur de direction gauche
allumé en mode fixe
Activer l'indicateur de direction droitIndicateur de direction gauche clignotant ; indicateur de direction droit
allumé en mode fixe
Activer l'indicateur de direction gauche Les deux indicateurs de direction restent allumés en mode fixe
Désactiver l'indicateur de direction gauche Les deux indicateurs de direction s'éteignent
Placer le dispositif de démarrage sur STOP
Placer le dispositif de démarrage sur MAR Le système a été réinitialisé et le moteur peut être redémarré
ATTENTION
161)Après le choc, si l'on perçoit une odeur de carburant ou si l'on remarque des fuites du système d'alimentation, ne pas réactiver le
système, pour éviter tout risque d'incendie.
178
SITUATIONS D'URGENCE

BOÎTE DE VITESSES
AUTOMATIQUE
Déverrouiller Levier
En cas de panne, pour déplacer le
levier de la boîte de vitesses de la
position P (Stationnement), procéder
comme suit :
couper le moteur ;
serrer le frein de stationnement;
en agissant prudemment sur le point
indiqué par la flèche, retirer vers le haut
le soufflet de la boîte de vitesses 1
fig. 187 (voir aussi fig. 188 ) ;
enfoncer la pédale de frein et la
maintenir enfoncée ;
introduire perpendiculairement le
tournevis, fourni de série, dans l'orifice
2 fig. 189 et agir sur le levier de
déverrouillage ;
placer le levier de vitesses sur la
position N (Point mort) ;
remonter correctement le soufflet du
levier de vitesses ;
démarrer le moteur.
Extraction de la clé
70)
La clé de contact (pour les versions
avec clé mécanique) ne peut être
extraite que lorsque le levier de vitesses
est sur la position P (Stationnement).
En cas de batterie de la voiture
déchargée, si la clé de contact est
insérée, elle reste bloquée dans son
logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
arrêter la voiture en conditions de
sécurité, enclencher une vitesse et
actionner le frein de stationnement ;
en utilisant la clé 1 fig. 190 fournie
de série (située à l'intérieur de l'étui
contenant la documentation de la
voiture ou dans le compartiment boîte à
outils dans le coffre à bagages),
dévisser les vis de fixation 2 fig. 191 du
revêtement inférieur 3 ;
18708106J0001EM
18808106J0002EM
18908106J0003EM
19008106J0004EM
179

déposer le revêtement inférieur 3 de
la colonne de direction, en le déboîtant
de son logement ;
tirer la languette 4 fig. 192 vers le
bas avec une main et extraire la clé en
la tirant vers l'extérieur en utilisant
l'autre main ;
après avoir retiré la clé, remonter le
revêtement inférieur 3 fig. 191 , en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation 2.
ATTENTION
70)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.
19108106J0005EM
19208106J0006EM
180
SITUATIONS D'URGENCE

BOÎTE DE VITESSES
AUTOMATIQUE À
DOUBLE
EMBRAYAGE
Déverrouiller Levier
En cas de panne ou de batterie à plat,
pour déverrouiller le levier de vitesses,
procéder de la façon suivante :
couper le moteur ;
serrer le frein de stationnement;
en intervenant avec précaution sur le
point indiqué par la flèche, retirer, en la
soulevant vers le haut (voir aussi
fig. 194 ), la garniture 1 fig. 193 (et son
soufflet) ;
enfoncer la pédale de frein et la
maintenir enfoncée ;
introduire perpendiculairement le
tournevis, fourni de série, dans l'orifice
2 fig. 194 et agir sur le levier de
déverrouillage ;
placer le levier de vitesses sur la
position N (Point mort) ;
remonter correctement la garniture et
le soufflet du levier de vitesses ;
démarrer le moteur.
Extraction de la clé
71)
La clé de contact ne peut être extraite
que lorsque le levier de vitesses est sur
P (Stationnement). En cas de batterie
de la voiture déchargée, si la clé de
contact est insérée, elle reste bloquée
dans son logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
arrêter la voiture en conditions de
sécurité et actionner le frein de
stationnement ;
en utilisant la clé 1 fig. 196 fournie de
série (située à l'intérieur de l'étui
contenant la documentation de la
voiture), dévisser les vis de fixation 2
fig. 197 du revêtement inférieur 3 ;
enlever le revêtement inférieur 3
fig. 197 de la colonne de direction, en le
dégageant de son logement ;
19308106J0001EM
19408106J0002EM
19508106J0003EM
19608106J0004EM
181

tirer la languette 4 fig. 198 vers le bas
avec une main et extraire la clé en la
tirant vers l'extérieur en utilisant l'autre
main ;
après avoir retiré la clé, remonter le
revêtement inférieur 3 fig. 197 , en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation 2.
ATTENTION
71)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.
REMORQUAGE DU
VÉHICULE
ACCROCHAGE DE
L'ANNEAU D'ATTELAGE
162) 163) 164)
L'anneau d'attelage, fourni avec la
voiture, est situé dans la boîte à outils
qui se trouve dans le coffre à bagages.
Avant
Procéder de la manière suivante :
déboîter et retirer le bouchon de
protection;
récupérer l'anneau d'attelage 1
fig. 199 et le visser à fond sur l'axe fileté
avant.
19708106J0005EM
19808106J0006EM
19908116J0001EM
182
SITUATIONS D'URGENCE
