2020 FIAT TIPO 5DOORS STATION WAGON Notice d'entretien (in French)

Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe 3 :
de22à36kg
de 136 cm à
150 cmBritax Römer KidFix XP
(pour les versions/marchés qui le
prévoient)
Code de commande Fiat : 71807984Il s'installe uniquement tourné
vers l'avant à l'aide de la ceinture
de sécurité à trois points et
éventuellement des fixations
ISOFIX de la voiture.
Fiat conseille de l'installer en
utilisant les fixations ISOFIX
de la voiture.
103

Principales précautions à suivre
pour transporter des enfants en
toute sécurité
Installer les sièges enfants sur le
siège arrière, car c'est la place la plus
protégée en cas de choc.
Conserver le siège enfant tourné dos
à la route le plus longtemps possible, si
possible jusqu'à l'âge de 3-4 ans de
l'enfant.
En cas de désactivation de l'airbag
frontal côté passager, toujours
contrôler, au moyen de l'allumage
permanent du témoin spécifique sur la
platine de la planche de bord, l'effective
désactivation.
Suivre scrupuleusement les
instructions fournies avec le siège
enfant. Les conserver dans la voiture
avec les papiers et cette Notice. Ne
jamais utiliser de sièges enfants
dépourvus de mode d'emploi.
Chaque système de retenue est
rigoureusement réservé pour une
personne seule : ne jamais l'utiliser pour
attacher deux enfants simultanément.
Toujours vérifier que les ceintures de
sécurité n'appuient pas sur le cou de
l'enfant.
Vérifier systématiquement en tirant
sur la sangle que les ceintures de
sécurité sont bien bouclées.
Pendant le voyage, ne pas permettre
à l'enfant de prendre des positionsanormales ou de déboucler sa ceinture
de sécurité.
Ne pas permettre à l'enfant de
positionner la partie diagonale de la
ceinture de sécurité sous les bras ou
derrière le dos.
Ne jamais transporter d'enfants en
les tenant dans les bras, même s'il
s'agit de nouveaux-nés. Personne, en
effet, n'est en mesure de les retenir en
cas de choc.
Si le véhicule a subit un accident ou
accrochage, remplacer le siège-auto
pour enfant par un neuf. De plus
remplacer, selon le type de siège enfant
installé, les systèmes d'ancrage Isofix
ou la ceinture de sécurité à laquelle le
siège enfant était attaché.
Chaque siège enfant face à la route
monté sur le siège arrière extérieur,
indépendamment de son groupe de
poids, doit être installé après avoir
déposé l'appuie-tête du siège arrière
destiné à le recevoir. Cette disposition
ne s'applique pas aux coussins
rehausseurs (sans dossier) : ces
coussins rehausseurs doivent être
installés lorsque l'appuie-tête du siège
recevant ceux-ci est en place.
ATTENTION Certains sièges enfants
universels requièrent, pour pouvoir être
installés correctement sur la voiture,
l'utilisation d’un accessoire (base)vendu séparément par le fabricant de
sièges enfants. Voilà pourquoi FCA
recommande de vérifier auprès du
revendeur, en effectuant un essai de
montage, la possibilité d’installer le
siège enfant souhaité sur votre voiture
avant de l'acheter.
ATTENTION
80)GRAVE DANGER : quand l'airbag
frontal côté passager est actif, ne pas
installer sur le siège avant du passager des
sièges enfant qui se montent dans le sens
contraire de la marche. L'activation de
l'airbag, en cas de choc, pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Il est conseillé de toujours
transporter les enfants dans leur siège sur
la banquette arrière, car cette position s'est
avérée la plus protégée en cas d'accident.
81)L'obligation de désactiver l'airbag si
l'on installe un siège enfant dos à la route
figure sur l'étiquette collée sur le pare-soleil
avec les symboles appropriés. Respecter
les indications figurant sur le pare-soleil
côté passager (voir la description du
paragraphe « Système de protection
supplémentaire (SRS) - Airbags »).
104
SÉCURITÉ

82)S'il faut transporter un enfant sur le
siège avant côté passager avec un siège
enfant qui se monte dos à la route, les
airbags côté passager frontal et latéral
(Side bag) doivent être désactivés via le
Menu principal du système Connect (se
référer au paragraphe "Système de
protection supplémentaire (SRS) - Airbag"
et vérifier que leur désactivation soit bien
signalée par l'allumage de la LED
sur la
planche de bord. En outre, le siège
passager doit être reculé jusqu'en butée,
pour éviter tout contact du siège enfant
avec la planche de bord.
83)Ne pas actionner le siège avant ou
arrière s'ilyaunenfant sur le même siège
ou assis sur le siège enfant
84)Un montage incorrect du siège enfant
peut annuler l'efficacité du système de
protection. En cas d'accident, le siège
enfant pourrait en effet se relâcher et
l'enfant risquerait de subir des lésions
pouvant être mortelles. Lors de l'installation
d'un système de protection pour
nouveau-né ou pour enfant, respecter
scrupuleusement les instructions fournies
par le constructeur.
85)Lorsque le système de protection pour
enfants n'est pas utilisé, il doit être fixé à
l'aide de la ceinture de sécurité ou par les
ancrages ISOFIX, ou encore être enlevé de
la voiture. Ne pas le laisser détaché à
l'intérieur de l'habitacle. On évite ainsi qu'il
ne risque de provoquer des blessures aux
occupants en cas de freinage brusque ou
d'accident.
86)Après avoir installé un siège enfant, le
siège ne soit plus être déplacé : enlever
toujours le siège enfant avant d'exécuter
un type quelconque de réglage.87)S'assurer toujours que la partie en
diagonale de la ceinture de sécurité ne
passe pas sous les bras ou derrière le dos
de l'enfant. En cas d'accident, la ceinture
de sécurité n'est pas en mesure de retenir
l'enfant, qui pourrait subir des lésions
pouvant même être mortelles. L'enfant doit
donc toujours porter correctement sa
ceinture de sécurité.
88)Ne jamais utiliser le même ancrage
inférieur pour installer plusieurs systèmes
de protection pour enfants.
89)Si un siège enfant ISOFIX universel
n'est pas fixé avec les trois ancrages, le
siège enfant ne sera pas en mesure de
protéger correctement l'enfant. En cas
d'accident, l'enfant risque des lésions
graves, voire mortelles.
90)Ne monter le siège enfant que lorsque
la voiture est à l'arrêt. Le siège enfant est
correctement fixé aux attaches de
pré-équipement quand on entend les
déclics qui confirment qu'il est bien
accroché. Toujours se conformer aux
instructions pour le montage, le
démontage et le positionnement, fournies
obligatoirement par le Fabricant.
SYSTÈME DE
PROTECTION
SUPPLÉMENTAIRE
(SRS) - AIRBAGS
La voiture est équipée des airbags
suivants :
airbag frontal conducteur ;
airbag frontal passager ;
airbags latéraux avant de protection
du bassin, thorax et épaule (Side bag)
conducteur et passager ;
airbags latéraux de protection de la
tête des occupants des places avant et
des occupants des places arrière
latérales (Window bag).
L'emplacement des airbags est
marqué, sur la voiture, par l'inscription
« AIRBAG » au milieu du volant, sur la
planche de bord, sur le revêtement
latéral ou sur une étiquette se trouvant
à proximité du point d'ouverture de
l'airbag.

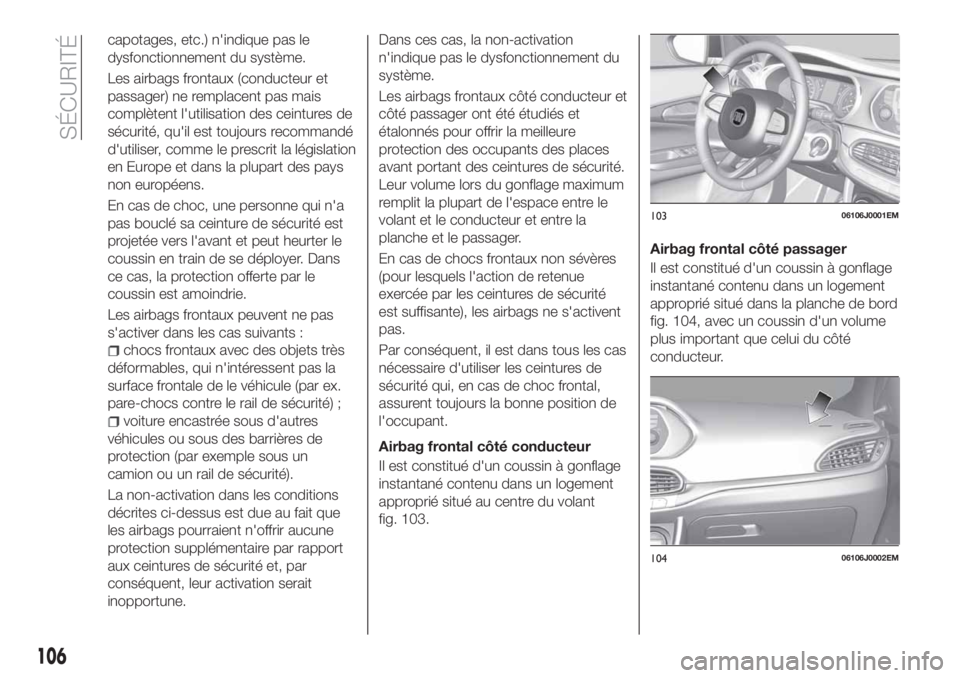

AIRBAGS FRONTAUX
Les airbag frontaux (conducteur et
passager) protègent les occupants des
places avant en cas de chocs frontaux
dont l'intensité est moyenne-élevée, au
moyen de l'interposition du coussin
entre l'occupant et le volant ou la
planche de bord.
La non-activation de ces airbags en cas
d'autres types de choc (latéral, arrière,
105

capotages, etc.) n'indique pas le
dysfonctionnement du système.
Les airbags frontaux (conducteur et
passager) ne remplacent pas mais
complètent l'utilisation des ceintures de
sécurité, qu'il est toujours recommandé
d'utiliser, comme le prescrit la législation
en Europe et dans la plupart des pays
non européens.
En cas de choc, une personne qui n'a
pas bouclé sa ceinture de sécurité est
projetée vers l'avant et peut heurter le
coussin en train de se déployer. Dans
ce cas, la protection offerte par le
coussin est amoindrie.
Les airbags frontaux peuvent ne pas
s'activer dans les cas suivants :
chocs frontaux avec des objets très
déformables, qui n'intéressent pas la
surface frontale de le véhicule (par ex.
pare-chocs contre le rail de sécurité) ;
voiture encastrée sous d'autres
véhicules ou sous des barrières de
protection (par exemple sous un
camion ou un rail de sécurité).
La non-activation dans les conditions
décrites ci-dessus est due au fait que
les airbags pourraient n'offrir aucune
protection supplémentaire par rapport
aux ceintures de sécurité et, par
conséquent, leur activation serait
inopportune.Dans ces cas, la non-activation
n'indique pas le dysfonctionnement du
système.
Les airbags frontaux côté conducteur et
côté passager ont été étudiés et
étalonnés pour offrir la meilleure
protection des occupants des places
avant portant des ceintures de sécurité.
Leur volume lors du gonflage maximum
remplit la plupart de l'espace entre le
volant et le conducteur et entre la
planche et le passager.
En cas de chocs frontaux non sévères
(pour lesquels l'action de retenue
exercée par les ceintures de sécurité
est suffisante), les airbags ne s'activent
pas.
Par conséquent, il est dans tous les cas
nécessaire d'utiliser les ceintures de
sécurité qui, en cas de choc frontal,
assurent toujours la bonne position de
l'occupant.
Airbag frontal côté conducteur
Il est constitué d'un coussin à gonflage
instantané contenu dans un logement
approprié situé au centre du volant
fig. 103.Airbag frontal côté passager
Il est constitué d'un coussin à gonflage
instantané contenu dans un logement
approprié situé dans la planche de bord
fig. 104, avec un coussin d'un volume
plus important que celui du côté
conducteur.
10306106J0001EM
10406106J0002EM
106
SÉCURITÉ

Airbag frontal côté passager et
sièges enfants
Les sièges enfants que l'on monte dos
à la route ne doiventJAMAISêtre
installés sur le siège avant lorsque
l'airbag passager est activé, parce que
l'activation de l'airbag en cas de choc
pourrait provoquer des lésions
mortelles à l'enfant transporté.
RespecterÀ LA LETTREles
recommandations de l'étiquette
apposée sur le pare-soleil côté
passager fig. 105.
Désactivation des airbags côté
passager : airbag frontal et airbag
latéral pour la protection du bassin,
du thorax et de l'épaule
S'il était absolument nécessaire de
transporter un enfant dans un siège
enfant sur le siège avant dans le sens
contraire de la marche, veiller àdésactiver l'airbag frontal côté passager
et l'airbag latéral avant (Side bag).
Pour désactiver les airbags, utiliser le
Menu de l'écran (voir les indications
décrites au paragraphe « Écran » du
chapitre « Connaissance du combiné
de bord »).
La LED
est présente au centre de la
planche de bord fig. 106.
Lorsque l'on place le dispositif de
démarrage sur MAR, le LED s'allume
pendant environ 8 secondes. Si cela ne
se produit pas, s'adresser au Réseau
Après-vente Fiat. Pendant les premières
secondes, l'allumage de la LED
n'indique pas l'état réel de la protection
du passager, mais il a pour but d'en
vérifier le fonctionnement correct. Après
le test de quelques secondes, le LED
indiquera l'état de la protection airbag
passager.Protection active du passager:le
LED
est éteint.
Protection passager désactivée:la
LED
s'allume à lumière fixe.
En fonction des conditions de la voiture,
le LED pourrait s'allumer avec différente
intensité. L'intensité pourrait varier
durant le même cycle de clé.
10506106J0003EM
106P2000023-000-000
107

Airbag frontal côté passager (si présent) et sièges enfants ATTENTION
107F1B0129C
108
SÉCURITÉ

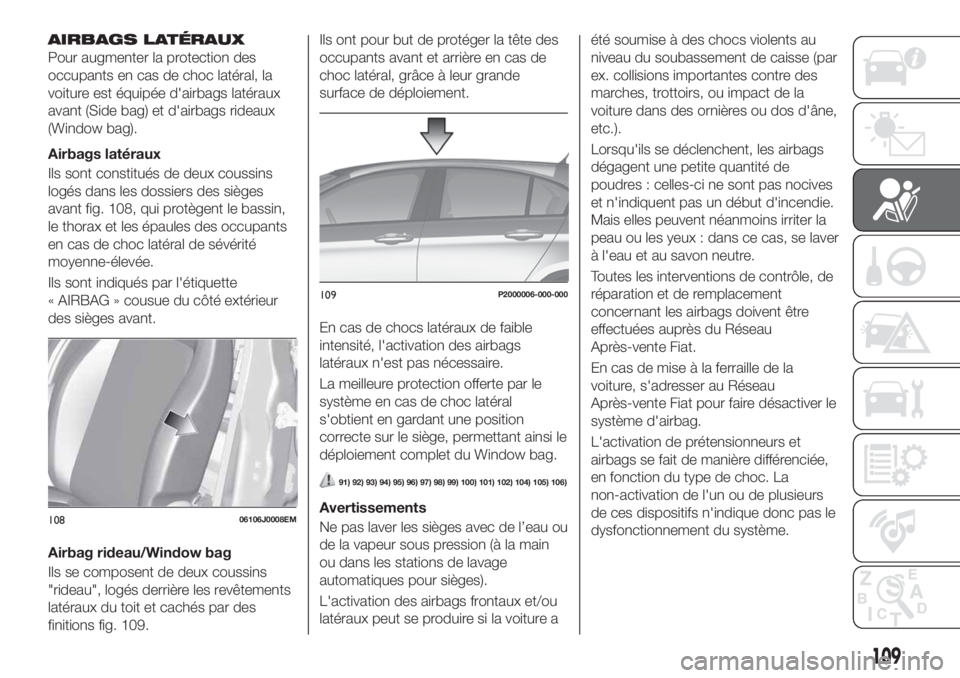

AIRBAGS LATÉRAUX
Pour augmenter la protection des
occupants en cas de choc latéral, la
voiture est équipée d'airbags latéraux
avant (Side bag) et d'airbags rideaux
(Window bag).
Airbags latéraux
Ils sont constitués de deux coussins
logés dans les dossiers des sièges
avant fig. 108, qui protègent le bassin,
le thorax et les épaules des occupants
en cas de choc latéral de sévérité
moyenne-élevée.
Ils sont indiqués par l'étiquette
« AIRBAG » cousue du côté extérieur
des sièges avant.
Airbag rideau/Window bag
Ils se composent de deux coussins
"rideau", logés derrière les revêtements
latéraux du toit et cachés par des
finitions fig. 109.Ils ont pour but de protéger la tête des
occupants avant et arrière en cas de
choc latéral, grâce à leur grande
surface de déploiement.
En cas de chocs latéraux de faible
intensité, l'activation des airbags
latéraux n'est pas nécessaire.
La meilleure protection offerte par le
système en cas de choc latéral
s'obtient en gardant une position
correcte sur le siège, permettant ainsi le
déploiement complet du Window bag.
91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 104) 105) 106)
Avertissements
Ne pas laver les sièges avec de l’eau ou
de la vapeur sous pression (à la main
ou dans les stations de lavage
automatiques pour sièges).
L'activation des airbags frontaux et/ou
latéraux peut se produire si la voiture aété soumise à des chocs violents au
niveau du soubassement de caisse (par
ex. collisions importantes contre des
marches, trottoirs, ou impact de la
voiture dans des ornières ou dos d'âne,
etc.).
Lorsqu'ils se déclenchent, les airbags
dégagent une petite quantité de
poudres : celles-ci ne sont pas nocives
et n'indiquent pas un début d'incendie.
Mais elles peuvent néanmoins irriter la
peau ou les yeux : dans ce cas, se laver
à l'eau et au savon neutre.
Toutes les interventions de contrôle, de
réparation et de remplacement
concernant les airbags doivent être
effectuées auprès du Réseau
Après-vente Fiat.
En cas de mise à la ferraille de la
voiture, s'adresser au Réseau
Après-vente Fiat pour faire désactiver le
système d'airbag.
L'activation de prétensionneurs et
airbags se fait de manière différenciée,
en fonction du type de choc. La
non-activation de l'un ou de plusieurs
de ces dispositifs n'indique donc pas le
dysfonctionnement du système.10806106J0008EM
109P2000006-000-000
109

ATTENTION
91)Ne pas coller d'adhésifs ou appliquer
d'autres objets sur le volant, ni sur la
planche de bord à proximité de l'airbag
côté passager et ni sur le revêtement
latéral côté toit ou sur les sièges. Ne pas
placer d'objets sur la planche côté
passager (des téléphones portables, par
exemple) qui pourraient interférer avec
l'ouverture de l'airbag passager ou blesser
grièvement les occupants de la voiture.
92)Toujours conduire en gardant les mains
sur la couronne du volant, de manière à
laisser l'airbag se gonfler librement en cas
d'activation. Ne pas conduire avec le corps
courbé en avant, mais positionner le
dossier bien droit en y appuyant bien le
dos.
93)Quand l'airbag passager est actif, NE
PAS installer sur le siège avant passager
les sièges enfants qui se montent dans le
sens contraire de la marche. En cas de
choc, l'activation de l'airbag pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Par conséquent, toujours
désactiver l'airbag côté passager quand un
siège enfant est monté sur le siège avant
passager dans le sens contraire de la
marche. En outre, le siège avant passager
doit être reculé jusqu'en butée, pour éviter
tout contact du siège enfant avec la
planche de bord. Réactiver immédiatement
l'airbag passager dès que le siège enfant
est désinstallé.94)Pour la désactivation des airbags à
travers le menu du combiné de bord, voir
les indications fournies au chapitre
« Présentation du combiné de bord », au
paragraphe « Rubriques menu ».
95)Ne pas accrocher d'objets rigides aux
crochets porte-manteaux ou aux poignées
de soutien.
96)Ne pas appuyer la tête, les bras ou les
coudes sur la porte, sur les vitres et dans
la zone de l'airbag rideau afin d'éviter toute
lésion pendant la phase de gonflage.
97)Ne jamais pencher la tête, les bras et
les coudes hors des vitres du véhicule.
98)Si le témoin
ne s'allume pas quand
on place le dispositif de démarrage sur
MAR ou s'il reste allumé pendant que la
voiture roule, il s'agit peut-être d'une
anomalie des systèmes de retenue. Le cas
échéant, les airbags ou les prétensionneurs
risquent de ne pas s'activer en cas
d'accident ou, plus rarement, de s'activer
intempestivement. Avant de poursuivre,
contacter le Réseau Après-vente Fiat pour
faire immédiatement contrôler le système.
99)Sur certaines versions, en cas de
défaillance de la LED
(située sur le
revêtement du tableau de bord), le témoin
s'allume sur le combiné de bord et les
airbags côté passager sont désactivés.
100)En présence d'airbag latéral, ne pas
recouvrir le dossier des sièges avant avec
des revêtements ou des housses.
101)Ne pas voyager avec des objets sur
les genoux, devant le thorax et encore
moins en tenant une pipe, un crayon, etc.
entre les dents. En cas de choc avec
déploiement de l'airbag, vous pourriez
vous blesser grièvement.102)Si la voiture a fait l'objet d'un vol ou
d'une tentative de vol, si elle a subi des
actes de vandalisme ou des inondations,
faire vérifier le système airbag auprès du
Réseau Après-vente Fiat.
103)Une fois le dispositif de démarrage en
position MAR, même si le moteur est
arrêté, les airbags peuvent s'activer même
lorsque la voiture est à l'arrêt si elle est
heurtée par un autre véhicule en marche.
Par conséquent, même lorsque la voiture
est à l'arrêt, les sièges enfants que l'on
monte dans le sens contraire de la marche
NE doivent PAS être installés sur le siège
avant passager quand l'airbag frontal
passager est actif. En cas de choc,
l'activation de l'airbag peut provoquer des
lésions mortelles à l'enfant transporté. Par
conséquent, toujours désactiver l'airbag
côté passager quand un siège enfant est
monté sur le siège avant passager dans le
sens contraire de la marche. En outre, le
siège avant passager doit être reculé
jusqu'en butée, pour éviter tout contact du
siège enfant avec la planche de bord.
Réactiver immédiatement l'airbag passager
dès que le siège enfant est désinstallé.
Nous rappelons enfin que si le dispositif de
démarrage est sur STOP, aucun dispositif
de sécurité (airbags ou prétensionneurs) ne
s'active en cas de choc ; cela ne constitue
pas forcément un dysfonctionnement du
système.
110
SÉCURITÉ
