2020 FIAT TIPO 5DOORS STATION WAGON Notice d'entretien (in French)

Versions 1.3 Multijet 95 ch1.6 Multijet 120 ch /
1.6 Multijet 120 ch ECO1.6 Multijet 115 ch /
1.6 Multijet 115 ch ECO(*)
Code type 55266963 55260384 55260384
Cycle Diesel Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 69,6 x 82 79,5 x 80.5 79,5 x 80.5
Cylindrée totale (cm³) 1248 1598 1598
Taux de compression 16,8 h 1 16,5:1 16,5 : 1
Puissance maximum (CEE) (kW) 70 88 84,4
régime correspondant (tours/min) 3750 3750 3750
Couple maximum (CEE) (Nm) 200 320 320
régime correspondant (tours/min) 1500 1750 1750
CarburantGazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)
(*) Versions pour des marchés spécifiques
ATTENTION
188)Des modifications ou réparations du système d'alimentation effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du système peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
223

ROUES
PNEUS À NEIGE
189)
Utiliser des pneus à neige ayant les
mêmes dimensions que ceux qui
équipent la voiture.
Le Réseau Après-vente Fiat est heureux
de fournir des conseils pour choisir le
pneu le plus approprié à l'utilisation à
laquelle le Client entend le destiner.
Pour le type de pneu neige qu'il faut
choisir, les pressions de gonflage et les
caractéristiques de ce type de pneus, il
faut respecter scrupuleusement les
indications fournies dans ce chapitre.
Les caractéristiques hivernales de ces
pneus sont sensiblement réduites
lorsque l'épaisseur de la chape est
inférieure à 4 mm. Dans ce cas, il est
préférable de les remplacer.
Les caractéristiques spécifiques des
pneus neige sont telles que, dans des
conditions environnementales normales
ou en cas de longs trajets sur
autoroute, leurs performances s'avèrent
inférieures à celles des pneus de série.Par conséquent, il faut se limiter à les
utiliser pour les performances pour
lesquelles ils ont été homologués ;
suivre les réglementations spécifiques
locales concernant l'utilisation des
pneus hiver.
Monter des pneus identiques sur les
quatre roues du véhicule (marque et
profil) pour garantir plus de sécurité sur
route et lors des freinages, ainsi qu'une
bonne maniabilité. Il faut se rappeler
qu'il est important de ne pas inverser le
sens de rotation des pneus.
224
DONNÉES TECHNIQUES

JANTES ET PNEUS DE SÉRIE
190)
Jantes en alliage ou en acier embouti. Pneus Tubeless à carcasse radiale.
Sur la carte grise figurent également tous les types de pneus homologués.
ATTENTION En cas d'éventuelles différences entre la « Notice d'entretien » et la « Carte grise », ne tenir compte que des
données indiquées sur la Carte grise. Pour la sécurité sur route, il est indispensable que la voiture soit dotée de pneus de la
même marque et du même type sur toutes les roues.
ATTENTION Ne pas monter de chambre à air sur les pneus Tubeless.
Versions Jantes Pneus de série Roue de secours(*)
1.4 16V 95 ch /
1.3 Multijet 95 ch6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
1.4 T-jet 120 ch /
1.6 E.TorQ(°)
6J X 15 H2 ET38(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
191)
(*) Pour les versions TIPO 5DOOR, il est possible de demander la roue compacte (type galette)135/70 R16 au lieu de la roue de secours.
(**) Pour les versions/marchés qui le prévoient, des pneus de même taille M+S Goodyear Vector 4Seasons Gen-2 ou équivalents sont disponibles en option.
(°) Si installé (***) Pour les versions TIPO 5DOOR
(****) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
225

Versions Jantes Pneus de série Roue de secours(*)
1.4 T-jet 120 Ch
LPG6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
1.6 Multijet
120 Ch /
1.6 Multijet
115 Ch
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
191)
1.6 Multijet
120 ch ECO /
1.6 Multijet
115 ch ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) Pour les versions TIPO 5DOOR, il est possible de demander la roue compacte (type galette)135/70 R16 au lieu de la roue de secours.
(**) Pour les versions/marchés qui le prévoient, des pneus de même taille M+S Goodyear Vector 4Seasons Gen-2 ou équivalents sont disponibles en option.
(****) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
(*****) Versions pour des marchés spécifiques
REMARQUE Sur les versions équipées de pneus 195 / 65 R15 et 205 / 55 R16, on peut monter des chaînes à neige à
encombrement réduit avec un débord maximum de 9 mm au-delà du profil du pneu.
REMARQUE Sur les versions équipées de pneus 225 / 45 R17, on peut monter des chaînes à neige à encombrement réduit
avec un débord maximum de 7 mm au-delà du profil du pneu.
REMARQUE Le pneu 225/40 R18 92W XL ne peut pas monter de chaînes.
226
DONNÉES TECHNIQUES

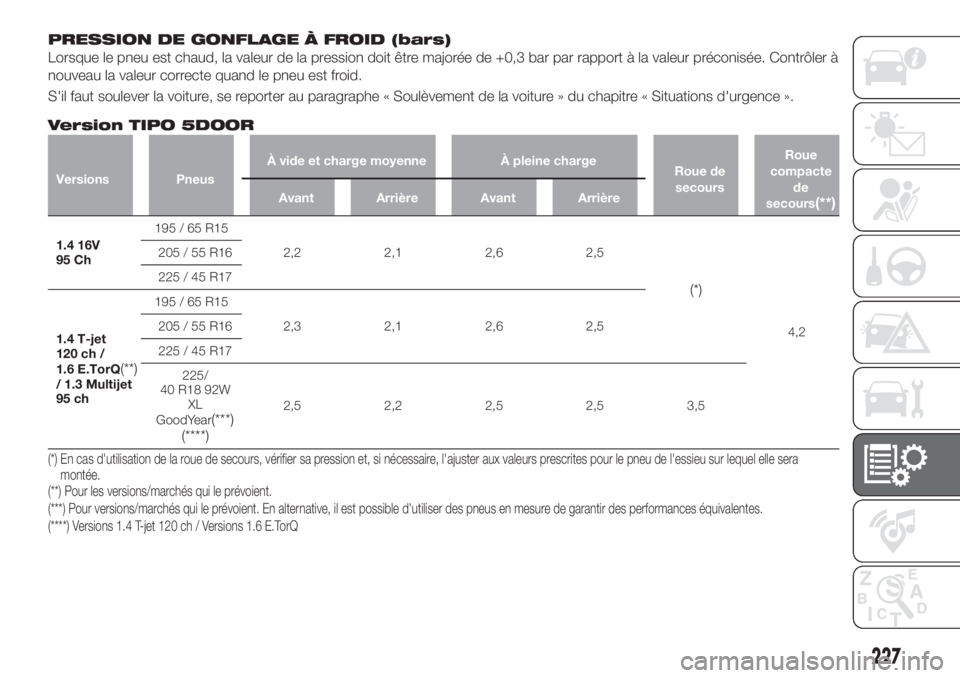

PRESSION DE GONFLAGE À FROID (bars)
Lorsque le pneu est chaud, la valeur de la pression doit être majorée de +0,3 bar par rapport à la valeur préconisée. Contrôler à
nouveau la valeur correcte quand le pneu est froid.
S'il faut soulever la voiture, se reporter au paragraphe « Soulèvement de la voiture » du chapitre « Situations d'urgence ».
Version TIPO 5DOOR
Versions PneusÀ vide et charge moyenne À pleine charge
Roue de
secoursRoue
compacte
de
secours
(**)Avant Arrière Avant Arrière
1.4 16V
95 Ch195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-jet
120 ch /
1.6 E.TorQ
(**)/ 1.3 Multijet
95 ch195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
(**) Pour les versions/marchés qui le prévoient. (*) En cas d'utilisation de la roue de secours, vérifier sa pression et, si nécessaire, l'ajuster aux valeurs prescrites pour le pneu de l'essieu sur lequel elle sera
montée.
(***) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
(****) Versions 1.4 T-jet 120 ch / Versions 1.6 E.TorQ
227

Versions PneusÀ vide et charge moyenne À pleine charge
Roue de
secoursRoue
compacte
de
secours
(**)Avant Arrière Avant Arrière
1.4 T-jet
120 Ch LPG205 / 55 R16
2,3 2,1 2,6
2,5 — — 225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5
1.6 Multijet
120 Ch /
1.6 Multijet
115 Ch
(*****)
195 / 65 R15
2,4 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL GoodYear(***)
2,5 2,2 2,5 2,5 3,5
1.6 Multijet
120 ch ECO /
1.6 Multijet
115 ch ECO
(*****)
205/
55R16 91H
Goodyear
EfficientGrip
Performance
(***)
2,8 2,5 2,6 2,5(*)
(**) Si installé
(***) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
(*****) Versions pour des marchés spécifiques (*) En cas d'utilisation de la roue de secours, vérifier sa pression et, si nécessaire, l'ajuster aux valeurs prescrites pour le pneu de l'essieu sur lequel elle sera
montée.
228
DONNÉES TECHNIQUES

Version TIPO STATION WAGON
Versions PneusÀ vide et charge moyenne À pleine charge
Roue de
secours
Avant Arrière Avant Arrière
1.4 16V 95 ch /
1.3 Multijet
95 ch195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-jet 120 ch
/ 1.6 E.TorQ
(°)
205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/
40 R18 92W XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-jet 120 Ch
LPG205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5
1.6 Multijet
120 Ch /
1.6 Multijet
115 Ch
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5 3,5
(*) En cas d'utilisation de la roue de secours, vérifier sa pression et, si nécessaire, l'ajuster aux valeurs prescrites pour le pneu de l'essieu sur lequel elle sera
montée.
(°) Pour les versions/marchés qui le prévoient. (**) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
(***) Versions pour des marchés spécifiques
229

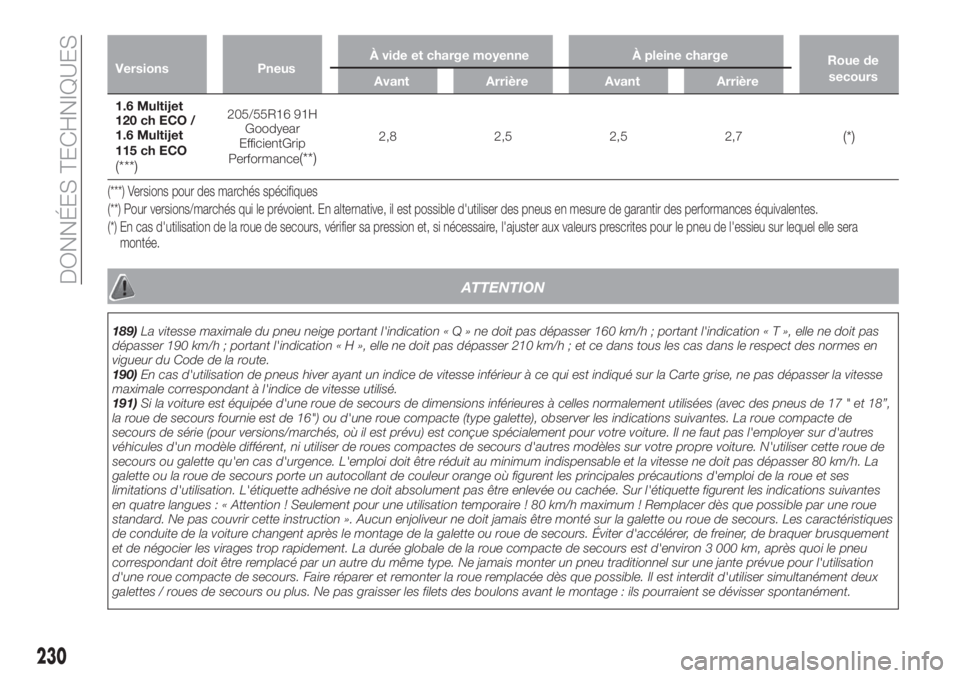

Versions PneusÀ vide et charge moyenne À pleine charge
Roue de
secours
Avant Arrière Avant Arrière
1.6 Multijet
120 ch ECO /
1.6 Multijet
115 ch ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
(***) Versions pour des marchés spécifiques
(**) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
(*) En cas d'utilisation de la roue de secours, vérifier sa pression et, si nécessaire, l'ajuster aux valeurs prescrites pour le pneu de l'essieu sur lequel elle sera
montée.
ATTENTION
189)La vitesse maximale du pneu neige portant l'indication«Q»nedoit pas dépasser 160 km/h ; portant l'indication«T»,elle ne doit pas
dépasser 190 km/h ; portant l'indication«H»,elle ne doit pas dépasser 210 km/h ; et ce dans tous les cas dans le respect des normes en
vigueur du Code de la route.
190)En cas d'utilisation de pneus hiver ayant un indice de vitesse inférieur à ce qui est indiqué sur la Carte grise, ne pas dépasser la vitesse
maximale correspondant à l'indice de vitesse utilisé.
191)Si la voiture est équipée d'une roue de secours de dimensions inférieures à celles normalement utilisées (avec des pneus de 17 " et 18”,
la roue de secours fournie est de 16") ou d'une roue compacte (type galette), observer les indications suivantes. La roue compacte de
secours de série (pour versions/marchés, où il est prévu) est conçue spécialement pour votre voiture. Il ne faut pas l'employer sur d'autres
véhicules d'un modèle différent, ni utiliser de roues compactes de secours d'autres modèles sur votre propre voiture. N'utiliser cette roue de
secours ou galette qu'en cas d'urgence. L'emploi doit être réduit au minimum indispensable et la vitesse ne doit pas dépasser 80 km/h. La
galette ou la roue de secours porte un autocollant de couleur orange où figurent les principales précautions d'emploi de la roue et ses
limitations d'utilisation. L'étiquette adhésive ne doit absolument pas être enlevée ou cachée. Sur l'étiquette figurent les indications suivantes
en quatre langues : « Attention ! Seulement pour une utilisation temporaire ! 80 km/h maximum ! Remplacer dès que possible par une roue
standard. Ne pas couvrir cette instruction ». Aucun enjoliveur ne doit jamais être monté sur la galette ou roue de secours. Les caractéristiques
de conduite de la voiture changent après le montage de la galette ou roue de secours. Éviter d'accélérer, de freiner, de braquer brusquement
et de négocier les virages trop rapidement. La durée globale de la roue compacte de secours est d'environ 3 000 km, après quoi le pneu
correspondant doit être remplacé par un autre du même type. Ne jamais monter un pneu traditionnel sur une jante prévue pour l'utilisation
d'une roue compacte de secours. Faire réparer et remonter la roue remplacée dès que possible. Il est interdit d'utiliser simultanément deux
galettes / roues de secours ou plus. Ne pas graisser les filets des boulons avant le montage : ils pourraient se dévisser spontanément.
230
DONNÉES TECHNIQUES
