2020 FIAT TIPO 5DOORS STATION WAGON Notice d'entretien (in French)

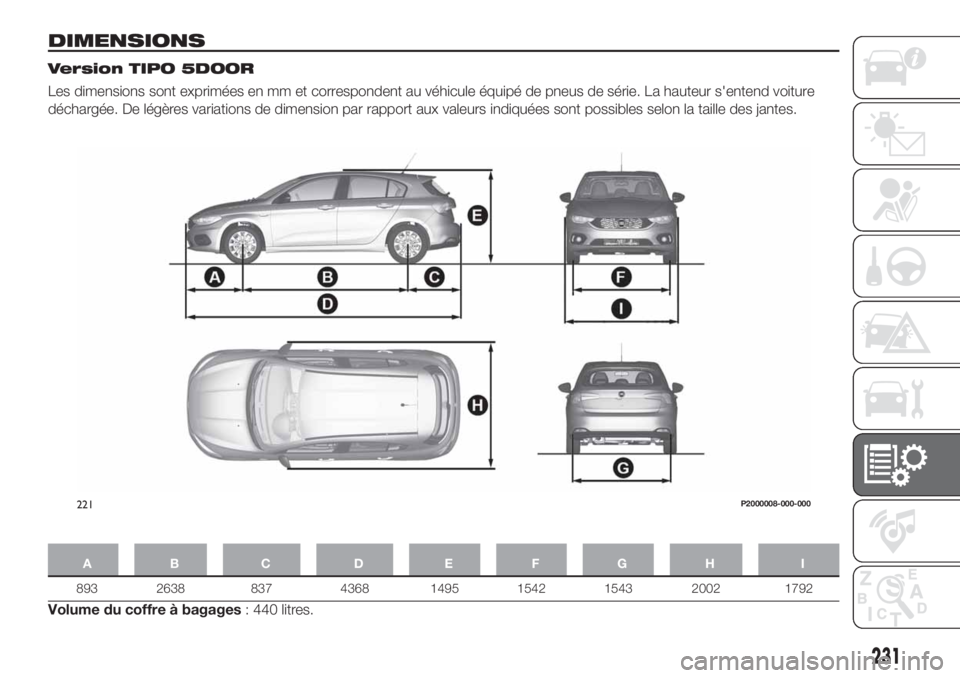

DIMENSIONS
Version TIPO 5DOOR
Les dimensions sont exprimées en mm et correspondent au véhicule équipé de pneus de série. La hauteur s'entend voiture
déchargée. De légères variations de dimension par rapport aux valeurs indiquées sont possibles selon la taille des jantes.
AB C D EFGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Volume du coffre à bagages: 440 litres.
221P2000008-000-000
231

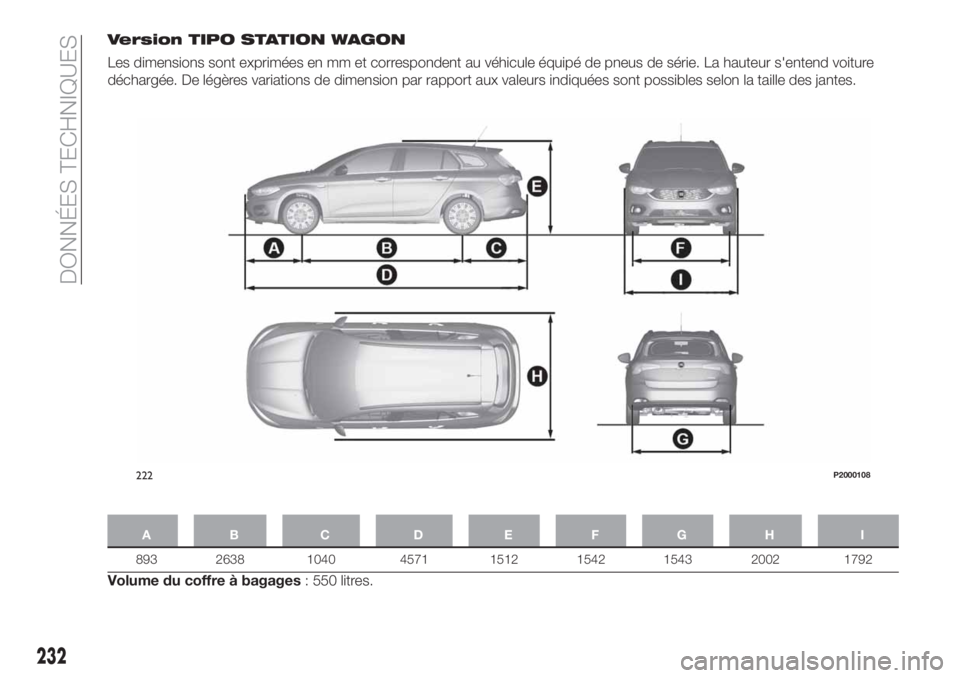

Version TIPO STATION WAGON
Les dimensions sont exprimées en mm et correspondent au véhicule équipé de pneus de série. La hauteur s'entend voiture
déchargée. De légères variations de dimension par rapport aux valeurs indiquées sont possibles selon la taille des jantes.
AB C D EFGH I
893 2638 1040 4571 1512 1542 1543 2002 1792
Volume du coffre à bagages: 550 litres.
222P2000108
232
DONNÉES TECHNIQUES

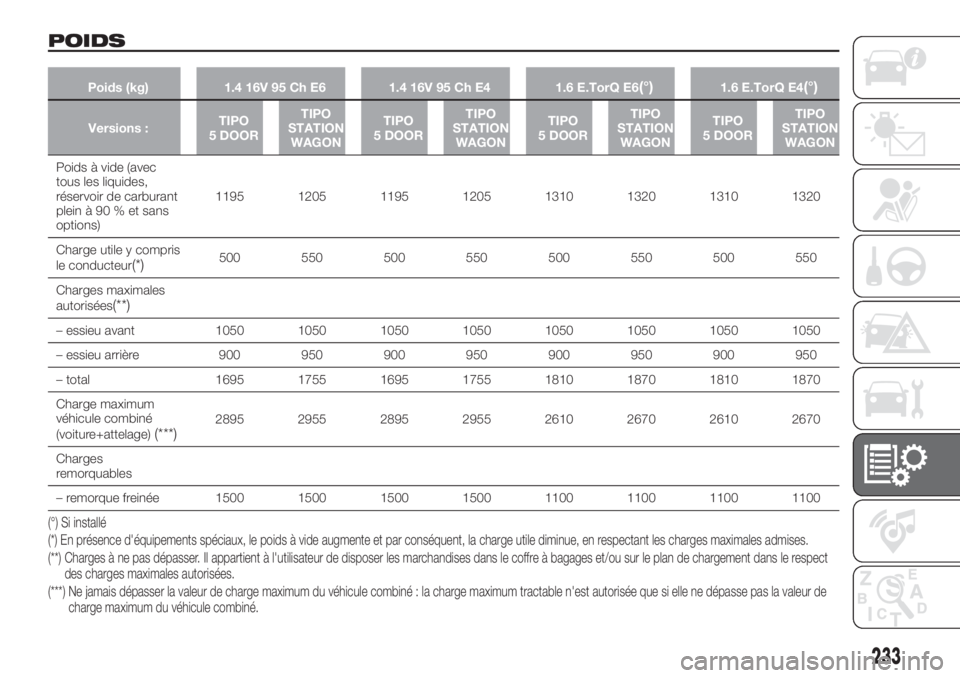

POIDS
Poids (kg) 1.4 16V 95 Ch E6 1.4 16V 95 Ch E4 1.6 E.TorQ E6(°)1.6 E.TorQ E4(°)
Versions :TIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGON
Poids à vide (avec
tous les liquides,
réservoir de carburant
plein à 90 % et sans
options)1195 1205 1195 1205 1310 1320 1310 1320
Charge utile y compris
le conducteur
(*)500 550 500 550 500 550 500 550
Charges maximales
autorisées
(**)
– essieu avant 1050 1050 1050 1050 1050 1050 1050 1050
– essieu arrière 900 950 900 950 900 950 900 950
– total 1695 1755 1695 1755 1810 1870 1810 1870
Charge maximum
véhicule combiné
(voiture+attelage)
(***)2895 2955 2895 2955 2610 2670 2610 2670
Charges
remorquables
– remorque freinée 1500 1500 1500 1500 1100 1100 1100 1100
(°) Si installé
(*) En présence d'équipements spéciaux, le poids à vide augmente et par conséquent, la charge utile diminue, en respectant les charges maximales admises.
(**) Charges à ne pas dépasser. Il appartient à l'utilisateur de disposer les marchandises dans le coffre à bagages et/ou sur le plan de chargement dansle respect
des charges maximales autorisées.
(***) Ne jamais dépasser la valeur de charge maximum du véhicule combiné : la charge maximum tractable n'est autorisée que si elle ne dépasse pas la valeur de
charge maximum du véhicule combiné.
233

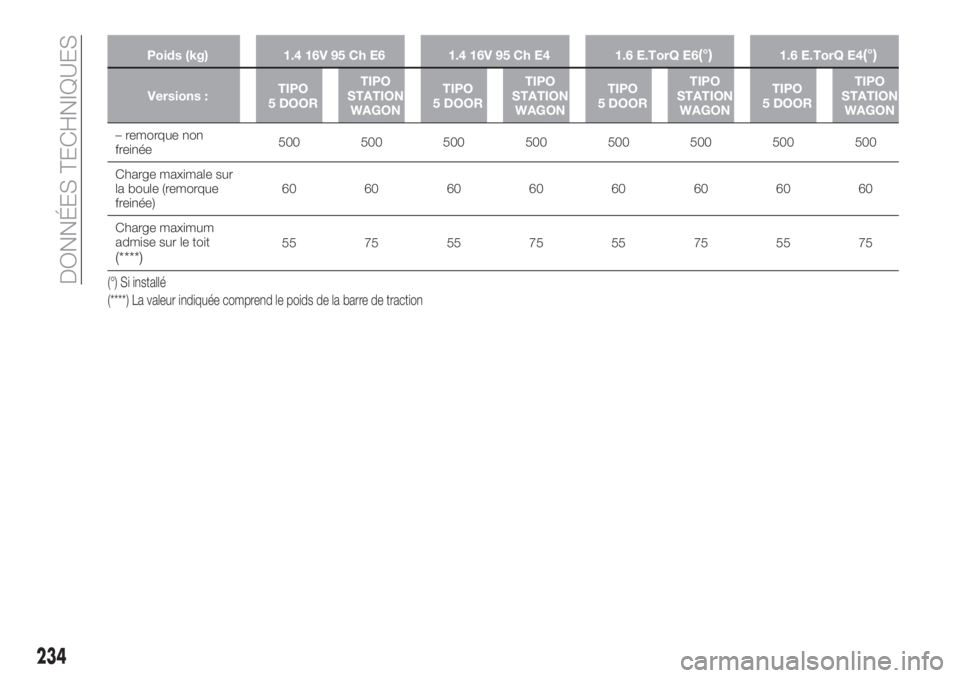

Poids (kg) 1.4 16V 95 Ch E6 1.4 16V 95 Ch E4 1.6 E.TorQ E6(°)1.6 E.TorQ E4(°)
Versions :TIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGON
– remorque non
freinée500 500 500 500 500 500 500 500
Charge maximale sur
la boule (remorque
freinée)60 60 60 60 60 60 60 60
Charge maximum
admise sur le toit
(****)55 75 55 75 55 75 55 75
(°) Si installé
(****) La valeur indiquée comprend le poids de la barre de traction
234
DONNÉES TECHNIQUES

Poids (kg) 1.4 T-jet 120 ch 1.4 T-jet 120 Ch LPG
Versions :TIPO 5 DOOR TIPO STATION
WAGONTIPO 5 DOOR TIPO STATION
WAGON
Poids à vide (avec tous
les liquides, réservoir de
carburant plein à 90 %
et sans options)1275 1305 1310 1320
Charge utile y compris le
conducteur
(*)500 550 500 550
Charges maximales
autorisées
(**)
– essieu avant 1050 1050 1050 1050
– essieu arrière 900 950 900 950
– total 1775 1855 1810 1870
Charge maximum
véhicule combiné
(voiture+attelage)
(***)2975 3055 3010 3070
Charges remorquables
– remorque freinée 1500 1500 1500 1500
– remorque non freinée 500 500 500 500
Charge maximale sur la
boule (remorque freinée)60 60 60 60
(*) En présence d'équipements spéciaux, le poids à vide augmente et par conséquent, la charge utile diminue, en respectant les charges maximales admises.
(**) Charges à ne pas dépasser. Il appartient à l'utilisateur de disposer les marchandises dans le coffre à bagages et/ou sur le plan de chargement dansle respect
des charges maximales autorisées.
(***) Ne jamais dépasser la valeur de charge maximum du véhicule combiné : la charge maximum tractable n'est autorisée que si elle ne dépasse pas la valeur de
charge maximum du véhicule combiné.
235

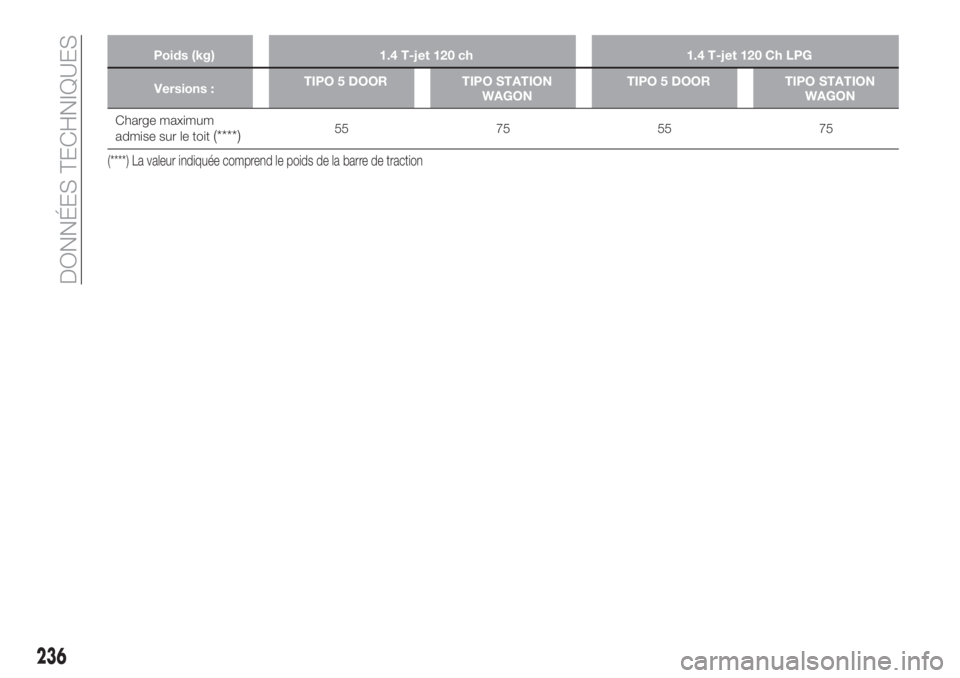

Poids (kg) 1.4 T-jet 120 ch 1.4 T-jet 120 Ch LPG
Versions :TIPO 5 DOOR TIPO STATION
WAGONTIPO 5 DOOR TIPO STATION
WAGON
Charge maximum
admise sur le toit(****)55 75 55 75
(****) La valeur indiquée comprend le poids de la barre de traction
236
DONNÉES TECHNIQUES

Poids (kg) 1.3 Multijet 95 Ch1.6 Multijet 120 ch / 1.6 Multijet 120 ch ECO /
1.6 Multijet 115 ch(°°)/ 1.6 Multijet 115 ch
ECO(°°)
Versions : TIPO 5 DOORTIPO STATION
WAGONTIPO 5 DOORTIPO STATION
WAGON
Poids à vide (avec tous
les liquides, réservoir de
carburant plein à 90 %
et sans options)1300 à 1290
(°°)1320 à 1300(°°)1320 /1295(°°)1390 à 1320(°°)
Charge utile y compris le
conducteur(*)500 550 500 550
Charges maximales
autorisées
(**)
– essieu avant 1050 1050 1050 1050
– essieu arrière 900 950 900 950
– total
1800 à 1790
(°°)1870 à 1850(°°)1820 à 1795(°°)1940 à 1870(°°)
Charge maximum
véhicule combiné
(voiture+attelage)
(***)3000 à 2990(°°)3070 à 3050(°°)3020 à 2995(°°)3140 à 3070(°°)
Charges remorquables
– remorque freinée 1500 1500 1500 1500
– remorque non freinée 500 500 500 500
Charge maximale sur la
boule (remorque freinée)60 60 60 60
(°°) Versions pour des marchés spécifiques
(*) En présence d'équipements spéciaux, le poids à vide augmente et par conséquent, la charge utile diminue, en respectant les charges maximales admises.
(**) Charges à ne pas dépasser. Il appartient à l'utilisateur de disposer les marchandises dans le coffre à bagages et/ou sur le plan de chargement dansle respect
des charges maximales autorisées.
(***) Ne jamais dépasser la valeur de charge maximum du véhicule combiné : la charge maximum tractable n'est autorisée que si elle ne dépasse pas la valeur de
charge maximum du véhicule combiné.
237

Poids (kg) 1.3 Multijet 95 Ch1.6 Multijet 120 ch / 1.6 Multijet 120 ch ECO /
1.6 Multijet 115 ch(°°)/ 1.6 Multijet 115 ch
ECO(°°)
Versions : TIPO 5 DOORTIPO STATION
WAGONTIPO 5 DOORTIPO STATION
WAGON
Charge maximum
admise sur le toit(****)55 75 55 75
(°°) Versions pour des marchés spécifiques
(****) La valeur indiquée comprend le poids de la barre de traction
238
