2020 FIAT TIPO 5DOORS STATION WAGON Návod k použití a údržbě (in Czech)

RESET SYSTÉMU PŘERUŠENÍ PŘÍVODU PALIVA
Pro obnovení řádného fungování vozidla postupujte takto (tento postup je nutno zahájit a dokončit do jedné minuty):
161)
Postup Zobrazení
S přepínačem směrových světel v neutrální poloze přepněte
zapalování na STOP.
Přepněte zapalování na MAR. Pravé směrové světlo bliká.
Zapněte pravé směrové světlo. Levé směrové světlo bliká; pravé směrové světlo svítí nepřerušovaně.
Zapněte levé směrové světlo. Pravé směrové světlo bliká; levé směrové světlo svítí nepřerušovaně.
Zapněte pravé směrové světlo. Levé směrové světlo bliká; pravé směrové světlo svítí nepřerušovaně.
Zapněte levé směrové světlo. Obě směrová světla zůstanou svítit nepřerušovaně.
Vypněte levé směrové světlo. Obě směrová světla zhasnou.
Přepněte zapalování na STOP.
Přepněte zapalování na MAR. Systém byl resetován a motor lze znovu nastartovat.
POZOR
161)Jestliže po nárazu ucítíte zápach paliva nebo zjistíte únik paliva z palivové soustavy, systém nezapínejte: nebezpečí požáru.
167

AUTOMATICKÁ
PŘEVODOVKA
Odblokování páky
Při závadě vyřaďte řadicí páku
převodovky z polohy P (parkování)
takto:
Vypněte motor;
zatáhněte parkovací brzdu;
v místě vyznačeném šipkou opatrně
zvedněte nahoru a vyjměte obložení
manžety řadicí páky 1 obr. 187 (viz
rovněž obr. 188 );
sešlápněte a podržte sešlápnutý
brzdový pedál;
vložte kolmo šroubovák dodaný
s vozidlem do otvoru 2
obr. 189 a zatlačte na uvolňovací páku;
přestavte řadicí páku do N (neutrálu);
namontujte správně manžetu řadicí
páky;
nastartujte motor.
Vytažení klíčku
70)
Klíček zapalování (verze s mechanickým
klíčkem) lze vyjmout pouze s pákou
v poloze P (parkování).
Pokud byl při vybití baterie vozidla
zasunutý klíček v zapalování, zůstane
v něm zablokovaný.
Klíček pak lze vytáhnout mechanicky
takto:
Zastavte vozidlo v bezpečných
podmínkách, zařaďte nějaký rychlostní
stupeň a zabrzděte parkovací brzdu;
klíčem 1 obr. 190 dodaným
s vozidlem (v pouzdře s palubní
dokumentací nebo v prostoru na nářadí
v zavadlovém prostoru) vyšroubujte
upevňovací šrouby 2 obr. 191 spodního
krytu 3;
18708106J0001EM
18808106J0002EM
18908106J0003EM
19008106J0004EM
168
V NOUZI

vyndejte spodní kryt 3 volantového
hřídele po uvolnění z uložení;
jednou rukou stlačte dolů západku 4
obr. 192 a druhou rukou vytáhněte
klíček směrem ven;
po vytažení klíčku namontujte zpět
spodní kryt 3 obr. 191, ujistěte se, že je
správně zajištěný a zašroubujte na
doraz upevňovací šrouby 2.
UPOZORNĚNÍ
70)Doporučujeme nechat zpětnou montáž
provést u autorizovaného servisu Fiat.
Pokud jej budete chtít namontovat zpět
sami, věnujte zvláštní pozornost správnému
nasazení upevňovacích svorek. Při
nesprávném upevnění spodního panelu
bude vznikat hlučnost kolizí s horním
krytem.
19108106J0005EM
19208106J0006EM
169

DVOUSPOJKOVÁ
AUTOMATICKÁ
PŘEVODOVKA
Odblokování páky
V případě závady nebo vybití baterie
odblokujete řadicí páku převodovky
následujícím postupem:
vypněte motor;
zatáhněte parkovací brzdu;
v místě vyznačeném šipkou opatrně
odstraňte osazení 1
obr. 193 (s manžetou) vytažením nahoru
(viz také obr. 194 );
sešlápněte a podržte sešlápnutý
brzdový pedál;
vložte kolmo šroubovák dodaný
s vozidlem do otvoru 2
obr. 194 a zatlačte na uvolňovací páku;
přestavte řadicí páku do N (neutrálu);
umístěte osazení správně zpět
a manžetu řadicí páky;
nastartujte motor.
Vytažení klíčku
71)
Klíček lze ze zapalování vytáhnout
pouze s pákou v poloze P (Parkování).
Pokud byl při vybití baterie vozidla
zasunutý klíček v zapalování, zůstane
v něm zablokovaný.
Klíček pak lze vytáhnout mechanicky
takto:
Zastavte vozidlo v bezpečných
podmínkách a zabrzděte parkovací
brzdu;
klíčem 1 obr. 196 dodaným
s vozidlem (v pouzdře s palubní
dokumentací) vyšroubujte upevňovací
šrouby 2 obr. 197 spodního krytu 3;
vyndejte spodní kryt 3
obr. 197 volantového hřídele po
uvolnění z uložení;
19308106J0001EM
19408106J0002EM
19508106J0003EM
19608106J0004EM
170
V NOUZI

jednou rukou stlačte dolů západku 4
obr. 198 a druhou rukou vytáhněte
klíček směrem ven;
po vytažení klíčku namontujte zpět
spodní kryt 3 obr. 197, ujistěte se, že je
správně zajištěný a zašroubujte na
doraz upevňovací šrouby 2.
UPOZORNĚNÍ
71)Doporučujeme nechat zpětnou montáž
provést u autorizovaného servisu Fiat.
Pokud jej budete chtít namontovat zpět
sami, věnujte zvláštní pozornost správnému
nasazení upevňovacích svorek. Při
nesprávném upevnění spodního panelu
bude vznikat hlučnost kolizí s horním
krytem.
TAŽENÍ VOZIDLA
UPEVNĚNÍ TAŽNÉHO OKA
162) 163) 164)
Vlečné oko dodávané s vozidlem je
uloženo v přenosce s nářadím, která se
nachází v zavazadlovém prostoru.
Přední
Postupujte takto:
Uvolněte a sejměte krytku;
vyndejte tažné oko 1
obr. 199 a zašroubujte ho na doraz na
přední závitový čep.

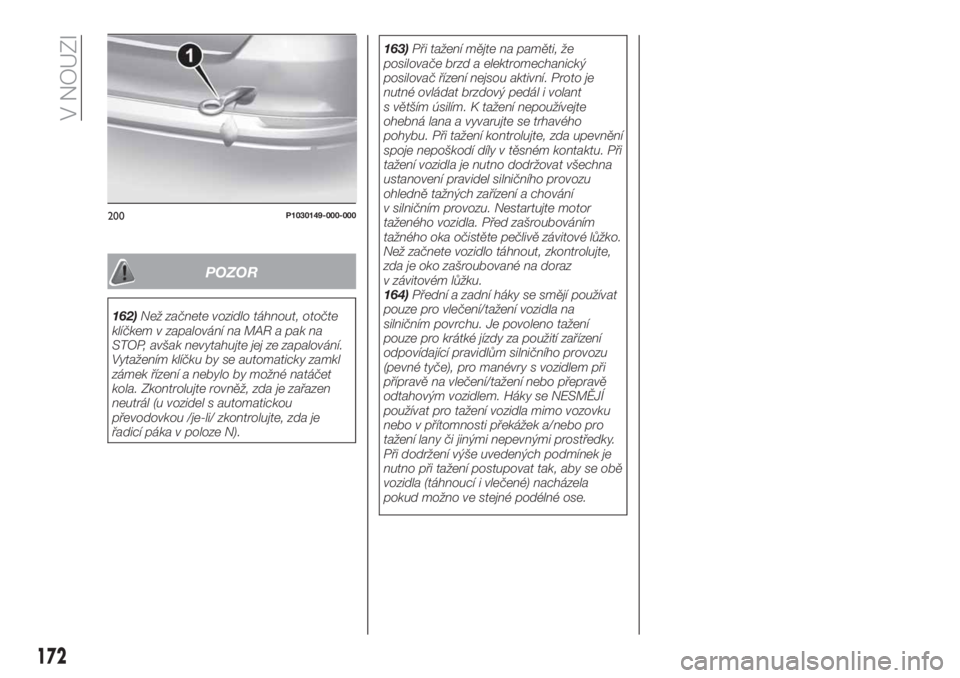

Zadní
Postupujte takto:
Uvolněte a sejměte krytku;
vyndejte tažné oko 1
obr. 200 a zašroubujte ho na doraz na
přední závitový čep.
19708106J0005EM
19808106J0006EM
19908116J0001EM
171

POZOR
162)Než začnete vozidlo táhnout, otočte
klíčkem v zapalování na MAR a pak na
STOP, avšak nevytahujte jej ze zapalování.
Vytažením klíčku by se automaticky zamkl
zámek řízení a nebylo by možné natáčet
kola. Zkontrolujte rovněž, zda je zařazen
neutrál (u vozidel s automatickou
převodovkou /je-li/ zkontrolujte, zda je
řadicí páka v poloze N).163)Při tažení mějte na paměti, že
posilovače brzd a elektromechanický
posilovač řízení nejsou aktivní. Proto je
nutné ovládat brzdový pedál i volant
s větším úsilím. K tažení nepoužívejte
ohebná lana a vyvarujte se trhavého
pohybu. Při tažení kontrolujte, zda upevnění
spoje nepoškodí díly v těsném kontaktu. Při
tažení vozidla je nutno dodržovat všechna
ustanovení pravidel silničního provozu
ohledně tažných zařízení a chování
v silničním provozu. Nestartujte motor
taženého vozidla. Před zašroubováním
tažného oka očistěte pečlivě závitové lůžko.
Než začnete vozidlo táhnout, zkontrolujte,
zda je oko zašroubované na doraz
v závitovém lůžku.
164)Přední a zadní háky se smějí používat
pouze pro vlečení/tažení vozidla na
silničním povrchu. Je povoleno tažení
pouze pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu
(pevné tyče), pro manévry s vozidlem při
přípravě na vlečení/tažení nebo přepravě
odtahovým vozidlem. Háky se NESMĚJÍ
používat pro tažení vozidla mimo vozovku
nebo v přítomnosti překážek a/nebo pro
tažení lany či jinými nepevnými prostředky.
Při dodržení výše uvedených podmínek je
nutno při tažení postupovat tak, aby se obě
vozidla (táhnoucí i vlečené) nacházela
pokud možno ve stejné podélné ose.
200P1030149-000-000
172
V NOUZI

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA........174
MOTOROVÝ PROSTOR........185
DOBITÍ BATERIE............197
POSTUPY ÚDRŽBY..........198
ZVEDNUTÍ VOZIDLA..........201
KOLA A PNEUMATIKY.........201
BRZDY...................202
KAROSÉRIE...............203
INTERIÉR.................204
173

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu.
Z toho důvodu předepsala automobilka
Fiat sérii kontrol a úkonů údržby, které
je nutno provést po ujetí určitého počtu
kilometrů nebo po určitém počtu dnů,
jak je stanoveno v Plánu údržby.
Pro zajištění optimální
provozuschopnosti vozidlo byly do
Plánu údržby uvedeného na
následujících stránkách přidány další
pravidelné kontroly, které je nutno
provádět častěji než při přepdepsaných
servisních prohlídkách.
Plánovanou údržbu provádějí značkové
servisy Fiat ve stanovených časových
intervalech či ujetých kilometrech/mílích.
Jestliže se při provádění jednotlivých
úkonů zjistí, že jsou kromě plánovaných
řádných úkonů nutné další výměny
nebo opravy, lze je provést pouze
s vaším výslovným souhlasem. Pokud
se vozidlo používá často pro tažení
přípojných vozidel, je třeba interval mezi
plánovanou údržbou zkrátit.UPOZORNĚNÍ
Pravidelné servisní prohlídky jsou
předepsány výrobcem. Jejich
neprovedením může pozbýt platnost
záruka.
Doporučujeme konzultovat
s autorizovaným servisem Fiat jakékoli
pochybnosti ohledně řádného
fungování vozidla a nečekat na příští
předepsanou servisní prohlídku.
