2020 FIAT TIPO 5DOORS STATION WAGON Návod k použití a údržbě (in Czech)

PLÁN ÚDRŽBY (benzínové verze – verze LPG)
UPOZORNĚNÍ: Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech
stanovených v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu. Pozor: pouhým
započetím údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé úkony!
Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti těsniva do sady pro rychlou
opravu (je-li)
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru(1)
Vizuální kontrola stavu potrubí a přípojek LPG a upevnění
nádrže LPG (verze 1.4 T-jet 120 k LPG)
Kontrola emisí/kouřivosti výfuku
Kontrola přes diagnostickou zásuvku provozuschopnosti
řídicích systémů motoru a emisí
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
175

Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Kontrola umístění/opotřebení stěračů čelního a zadního
okna
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken
a případné seřízení trysek
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů
Kontrola a případné seřízení dráhy parkovací brzdy
Vizuální kontrola stavu a opotřebení destiček předních
a zadních kotoučových brzd (3)
a neporušenost
signalizačního zařízení opotřebení destiček
Vizuální kontrola stavu a opotřebení obložení zadních
bubnových brzd (3)
Vizuální kontrola stavu ozubeného rozvodového řemene
(verze 1.4 16V 95 k E6 / verze 1.4 T-jet 120 k / verze
1.4 T-jet 120 k LPG)(4)
Vizuální kontrola stavu ozubeného rozvodového řemene
(verze 1.4 16V 95 K E4)(4)
(3) U příslušné verze vozidla
(4) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, obzvlášť náročné klimatizace podmínky, velmi nízké nebo vysoké teploty po delší dobu, jezdění po městě, dlouhodobý chod motor na prázdno)
je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
176
ÚDRŽBA A PÉČE

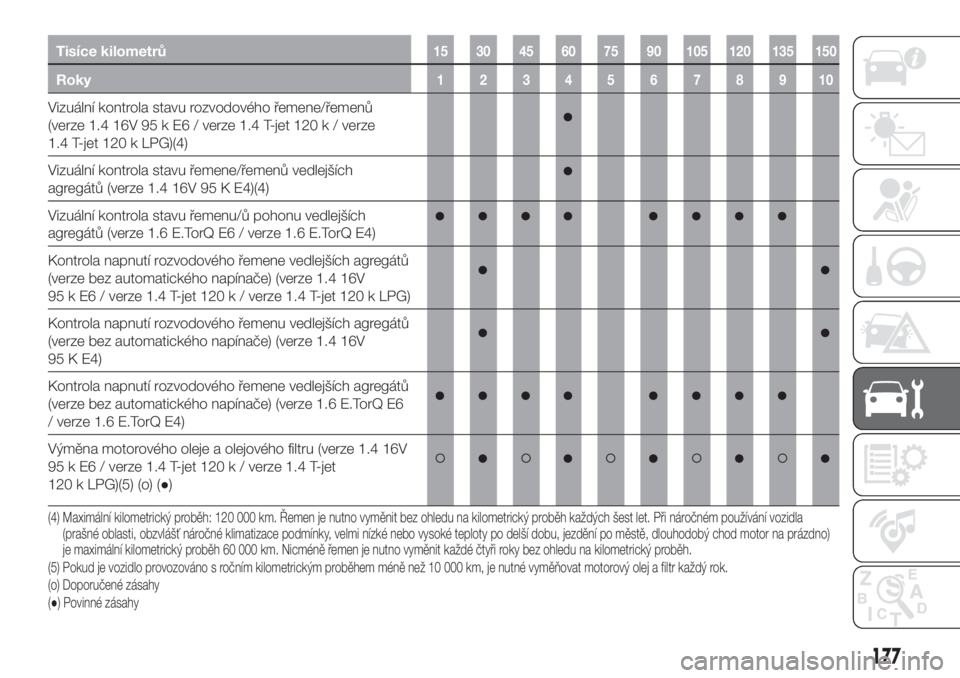

Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Vizuální kontrola stavu rozvodového řemene/řemenů
(verze 1.4 16V 95 k E6 / verze 1.4 T-jet 120 k / verze
1.4 T-jet 120 k LPG)(4)
Vizuální kontrola stavu řemene/řemenů vedlejších
agregátů (verze 1.4 16V 95 K E4)(4)
Vizuální kontrola stavu řemenu/ů pohonu vedlejších
agregátů (verze 1.6 E.TorQ E6 / verze 1.6 E.TorQ E4)
Kontrola napnutí rozvodového řemene vedlejších agregátů
(verze bez automatického napínače) (verze 1.4 16V
95 k E6 / verze 1.4 T-jet 120 k / verze 1.4 T-jet 120 k LPG)
Kontrola napnutí rozvodového řemenu vedlejších agregátů
(verze bez automatického napínače) (verze 1.4 16V
95 K E4)
Kontrola napnutí rozvodového řemene vedlejších agregátů
(verze bez automatického napínače) (verze 1.6 E.TorQ E6
/ verze 1.6 E.TorQ E4)
Výměna motorového oleje a olejového filtru (verze 1.4 16V
95 k E6 / verze 1.4 T-jet 120 k / verze 1.4 T-jet
120 k LPG)(5) (o) (●)
(4) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, obzvlášť náročné klimatizace podmínky, velmi nízké nebo vysoké teploty po delší dobu, jezdění po městě, dlouhodobý chod motor na prázdno)
je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
(5) Pokud je vozidlo provozováno s ročním kilometrickým proběhem méně než 10 000 km, je nutné vyměňovat motorový olej a filtr každý rok.
(o) Doporučené zásahy
(●) Povinné zásahy
177

Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Výměna motorového oleje a olejového filtru (verze 1.4 16v
95 k E4 / verze 1.6 E.TorQ E6 / verze 1.6 E.TorQ E4)
Výměna svíček zapalování (verze 1.4 16v 95 k E6)(6)
Výměna svíček zapalování (verze 1.4 T-jet 120 k / verze
1.4 T-jet 120 k LPG)(6)
Výměna svíček zapalování (verze 1.4 16v 95 k E4 / verze
1.6 E.TorQ E6 / verze 1.6 E.TorQ E4)(6) (7)
Výměna ozubeného rozvodového řemene (verze 1.4 16V
95 k E6 / verze 1.4 16V 95 k E4 / verze 1.4 T-jet 120 k /
verze 1.4 T-jet 120 k LPG)(4)
Výměna rozvodového řemene/řemenů (verze 1.4 16V
95 k E6 / verze 1.4 16V 95 k E4 / verze 1.4 T-jet 120 k /
verze 1.4 T-jet 120 k LPG)(4)
Výměna řemene/ů pohonu vedlejších agregátů (verze
1.6 E.TorQ E6 / verze 1.6 E.TorQ E4)
(6) Výměnu je nutno provést podle počtu ujetých kilometrů bez ohledu na uplynou dobu. Pro zajištění správného fungování a předcházení vážnému poškození
motoru je nutno dodržovat následující pokyny: používat výlučně svíčky specificky certifikované pro daný motor, stejného typu a stejné značky (viz “Motor”
v kapitole “Technické údaje”); přesně dodržovat interval výměny stanovený v tomto Plánu údržby. Doporučuje se nechat svíčky vyměnit u autorizovaného servisu
Fiat.
(7) Tuto operaci je nutno provést každých 15 000 km v případě použití vozidla v následujících zemích: Alžírsko, Bahrajn, Angola, Bolívie, Kamerun, Kongo, El
Salvador, Etiopie, Filipíny, Gabon, Ghana, Jordánsko, Guatemala, Honduras, Keňa, Libye, Madagaskar, Malawi, Mali, Mauritánie, Mozambik, Panama, Peru,
Uganda, Zambie, Zimbabwe. (4) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, obzvlášť náročné klimatizace podmínky, velmi nízké nebo vysoké teploty po delší dobu, jezdění po městě, dlouhodobý chod motor na prázdno)
je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
178
ÚDRŽBA A PÉČE

Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Výměna vložky vzduchového filtru (verze 1.4 16V 95 k E6 /
verze 1.4 16V 95 k E4 / verze 1.4 T-jet 120 k / verze
1.4 T-jet 120 k LPG)(8)
Výměna vložky vzduchového filtru (verze 1.6 E.TorQ E6 /
verze 1.6 E.TorQ E4)(8)
Výměna lambda sondy (verze 1.4 16v 95 k E4 / verze
1.6 E.TorQ E4)(9)
Výměna brzdové kapaliny(10)
Výměna filtru v regulátoru tlaku (verze 1.4 T-jet 120 k LPG)
Výměna papírového filtru (LPG v plynném skupenství)
(verze 1.4 T-jet 120 k LPG)
Výměna pylového filtru(8) (o) (●)
(8) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km.
(9) Tuto operaci je nutno provést v případě použití vozidla v následujících zemích: Alžírsko, Bahrajn, Angola, Bolívie, Kamerun, Kongo, El Salvador, Etiopie, Filipíny,
Gabon, Ghana, Jordánsko, Guatemala, Honduras, Keňa, Libye, Madagaskar, Malawi, Mali, Mauritánie, Mozambik, Panama, Peru, Uganda, Zambie, Zimbabwe.
(10) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh.
(o) Doporučené zásahy
(●) Povinné zásahy
179

PLÁN ÚDRŽBY (dieselové verze)
UPOZORNĚNÍ: Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech
stanovených v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu. Pozor: pouhým
započetím údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé úkony!
Tisíce kilometrů20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti těsniva do sady pro rychlou
opravu (je-li)
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru(1) (2)
Kontrola emisí/kouřivosti výfuku
Kontrola přes diagnostickou zásuvku řídicích systémů
motoru, emisí a degradace motorového oleje (je-li).(3)
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
(2) Spotřeba přísady pro snížení emisí (močoviny/UREA) závisí na podmínkách používání vozidla a je signalizována kontrolkou a upozorněním na přístrojové desce
(u příslušné verze vozidla).
(3) Jakmile bude „zbývající procento nedegradovaného motorového oleje“ zjištěné diagnostickou vozidla mít hodnotu 20 % a méně, doporučujeme vyměnit
motorový olej a olejový filtr, aby nebylo nutné provést údržbu znovu za krátkou dobu.
180
ÚDRŽBA A PÉČE

Tisíce kilometrů20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola umístění/opotřebení stěračů čelního a zadního
okna
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken
a případné seřízení trysek
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů
Kontrola a případné seřízení dráhy parkovací brzdy
Vizuální kontrola stavu a opotřebení destiček předních
a zadních kotoučových brzd (4)
a neporušenost
signalizačního zařízení opotřebení destiček
Vizuální kontrola stavu a opotřebení obložení zadních
bubnových brzd(4)
Vizuální kontrola stavu ozubeného rozvodového řemene
(verze 1.6 Multijet 120 k / 115 k)(5)
Vizuální kontrola stavu řemene/ů pohonu vedlejších
agregátů(5)
Kontrola napnutí rozvodového řemenu/řemenů vedlejších
agregátů (verze bez automatického napínače)
(4) U příslušné verze vozidla
(5) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, obzvlášť náročné klimatizace podmínky, velmi nízké nebo vysoké teploty po delší dobu, jezdění po městě, dlouhodobý chod motor na prázdno)
je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
181

Tisíce kilometrů20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola a případné doplnění oleje v elektrohydraulickém
akčním členu (verze 1.6 Multijet 120 k s dvouspojkovou
automatickou převodovkou / 115 k s dvouspojkovou
automatickou převodovkou)(6)
Výměna motorového oleje a olejového filtru (verze s DPF)(7)
Výměna ozubeného rozvodového řemene (verze
1.6 Multijet 120 k / 115 k)(5)
Výměna rozvodového řemene/ů vedlejších agregátů(5)
Výměna vložky palivového filtru (verze 1.3 Multijet 95 k)(8)
Výměna vložky palivového filtru (verze 1.6 Multijet 120 k /
115 k)(8)
Výměna vložky vzduchového filtru(9)
Výměna brzdové kapaliny(10)
(6) Kontrola jednou za rok na vozidlech v provozu v zemích s obzvlášť náročným klimatem (studené klima).
(7) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou nebo upozorněním (je-li) na přístrojové
desce. Nesmí být ale delší než dva roky. Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každý rok. (5) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, obzvlášť náročné klimatizace podmínky, velmi nízké nebo vysoké teploty po delší dobu, jezdění po městě, dlouhodobý chod motor na prázdno)
je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
(8) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 20 000 km
(9) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 20 000 km.
(10) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh.
182
ÚDRŽBA A PÉČE
