Mittaritaulun näyttö antaa visuaalisen
ohjeen säätöä koskevasta asennosta.
Asento 0: yksi henkilö tai kaksi
henkilöä etuistuimissa
Asento 1: 4-5 henkilöä;
Asento 2: 4–5 henkilöä +
kuormitettu tavaratila;
Asento 3: kuljettaja ja ainoastaan
tavaratilaan asetettu sallittu
enimmäiskuorma.
VAROITUS Tarkista valojen suuntaus
aina, kun kuljetettavan kuorman paino
muuttuu.
SUMUVALOT
(jos varusteena)
Sumuvalojen painike sijaitsee
vasemmassa ohjauspaneelissa (painike
1 kuva 30 ). Sumuvalojen palaessa
mittaritauluun syttyy merkkivalo
.
Kun käynnistysjärjestelmä on
MAR-asennossa ja seisontavalot ja
lähivalot on sytytetty, sytytä sumuvalot
painamalla painiketta 1.
Sammuta sumuvalot painamalla
uudelleen painiketta 1 tai käännä
vasemman vivun säädin kuva 27
tai
kytke käynnistys STOP-asentoon.Cornering lights
Toiminto aktivoituu, jos lähivalojen
ollessa päällä ja nopeuden ollessa alle
40 km/h, ohjauspyörää käännetään
runsaasti tai suuntavilkku sytytetään,
sumuvaloon integroitu valo syttyy, joka
parantaa näkymiskulmaa yöllä.
TAKASUMUVALO(jos varusteena)
Takasumuvalojen painike sijaitsee
vasemmassa ohjauspaneelissa (painike
1 kuva 31 ). Takasumuvalojen palaessa
mittaritauluun syttyy merkkivalo
.
Kun käynnistysjärjestelmä on
MAR-asennossa ja lähivalot tai
sumuvalot on sytytetty, sytytä
takasumuvalot painamalla painiketta 1.
Sammuta takasumuvalot painamalla
uudelleen painiketta 1 tai käännä
vasemman vivun säädin kuva 27
tai
kytke käynnistys STOP-asentoon.
SUUNTAVILKUT
Aseta vasen vipu 1 kuva 28 asentoon
(pysyvä):
ylös: oikea suuntavilkku vilkkuu
alas: vasen suuntavilkku vilkkuu.
Mittaritaululla vilkkuu merkkivalo
tai
.
Suuntavilkut kytkeytyvät pois
automaattisesti, kun ajoneuvo palautuu
suoraan ajolinjaan tai kun päiväajovalot
(D.R.L.) / pysäköintivalot sytytetään.
"Lane Change" -toiminto (kaistan
vaihto)
Jos haluat ilmoittaa kaistan vaihdosta,
vie vasen vipu hetkelliseen asentoon
alle puoleksi sekunniksi.
Valitulla puolella oleva suuntavilkku
vilkkuu 5 kertaa ja sammuu sitten
automaattisesti.
3004126J0008EM3104126J0009EM
23

GREETING LIGHTS
Kun käynnistysjärjestelmä on
asennossa MAR, tällä toiminnolla
voidaan aktivoida 25 sekunnin ajaksi
seisontavalot ja rekisterikilven valot aina,
kun ajoneuvon ovien lukitus avataan
etä-avaimella.
Toiminto voidaan kytkeä päälle ja pois
näytön valikosta taiUconnect™-
järjestelmän kautta.
Toiminto kytkeytyy pois automaattisesti
aktivointiajan (25 sekuntia)
umpeutuessa tai kun ajoneuvon ovet
lukitaan uudelleen tai
käynnistysjärjestelmä kytketään
johonkin muuhun kuin MAR-asentoon.
"FOLLOW ME HOME"
-JÄRJESTELMÄ
Aktivointi
Siirrä käynnistysjärjestelmä
STOP-asentoon
Vedä vasen vipu 2 minuutin kuluessa
kaukovalojen vilkutusasentoon, jokainen
vivun liike vastaan 30 sekunnin
lisäviivettä valojen sammutuksessa aina
210 sekunnin enimmäisaikaan saakka
(vastaa 7 vilkutusta).
Pois kytkentä
Pidä vasen vipu kaukovalojen
vilkutusasennossa muutaman sekunnin
ajan.
HUOMIO
20)Päiväajovaloja voidaan käyttää
lähivalojen tilalla alueilla, joilla ajovaloja on
määräysten mukaan käytettävä myös
päivällä; vaikka ajovalojen käytölle ei olisi
pakollista, niitä voidaan kuitenkin käyttää.
21)Huomiovalot eivät korvaa lähivaloja
ajettaessa tunneleissa tai yöllä.
Päiväajovalojen käyttöä säätävät
maakohtaiset liikennesäännöt, joita on
noudatettava.
SISÄVALOT
KATTOLAMPPU EDESSÄ
Valon lamput sytytetään ja
sammutetaan kytkimellä 1 kuva 32.
Kytkimen 1 asennot:
keskiasento: lamput 2 ja
5 syttyvät/sammuvat, kun ovet
avataan/suljetaan;
vasemmalle painettuna (OFF): lamput
2 ja 5 eivät pala koskaan;
oikealle painettuna (): lamput
2 ja 5 palavat aina;
Lamput syttyvät/sammuvat vähitellen.
Kytkin 3 sytyttää/sammuttaa lampun 2.
Kytkin 4 sytyttää/sammuttaa lampun 5.
Kun valot sytytetään manuaalisesti,
kattovalo sammuu automaattisesti noin
15 minuutin kuluttua akun tyhjenemisen
välttämiseksi vain, kun
3204136J0001EM
24
AJONEUVON TUNTEMINEN

käynnistysjärjestelmä on
STOP-asennossa.
VAROITUS Varmista ennen ajoneuvosta
poistumista, että kattovalon lamput
ovat sammuneet; tämä estää akun
tyhjentymisen, kun ovet on suljettu.
Joka tapauksessa, jos valo unohdetaan
sammuttaa, kattovalo sammuu
automaattisesti noin 15 minuutin
kuluttua moottorin pysäyttämisestä.
Kattovalojen ajastin
Joissakin versioissa ajoneuvoon
nousemisen/ajoneuvosta poistumisen
avustamiseksi erityisesti pimeällä tai
heikosti valaistuilla alueilla käytettävissä
on kaksi ajastusvaihtoehtoa.
Ajastus ajoneuvoon noustaessa
Kattovalot syttyvät seuraavilla tavoilla:
muutamien sekuntien ajaksi, kun
ovet avataan;
noin 3 minuutin ajaksi, kun yksi ovi
avataan
muutamien sekuntien ajaksi, kun
suljetaan ovet.
Ajastustoiminto keskeytyy, kun
käynnistysjärjestelmä asetetaan
MAR-asennossa.Ajastus ajoneuvosta poistuttaessa
Valot syttyvät poistettaessa virta-avain
2 minuutin kuluessa moottorin
sammuttamisesta ja avattaessa tai
suljettaessa ovi avain poistettuna.
Ajastus päättyy automaattisesti, kun
ovet suljetaan.
Kun käynnistysjärjestelmä on
asennossa STOP, valo sammuu
automaattisesti 15 minuutin kuluttua
akun tyhjenemisen estämiseksi.
TUULILASIN/
TAKALASIN
PYYHKIMET
Oikeanpuoleisella vivulla käytetään
tuulilasinpyyhkimiä-/pesintä ja takalasin
pyyhintä/-pesintä.
Toiminto on käytössä ainoastaan
virta-avaimen ollessa MAR-asennossa.
TUULILASINPYYHIN/-
PESIN
Toiminta
22)
5) 6)

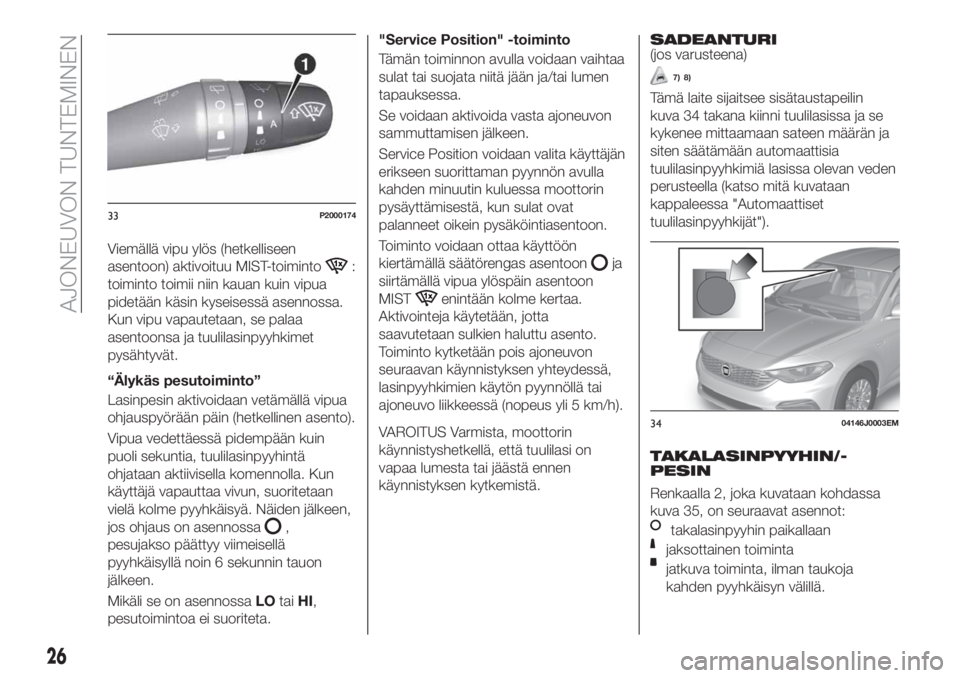

Säätörenkaalla 1 kuva 33 on seuraavat
asennot:
tuulilasinpyyhin pysähtynyt
kiinteä pyyhintä (hidas)
ajonopeuden mukaan säätyvä
pyyhintä
LOjatkuva hidas toiminta
HIjatkuva nopea toiminta
MIST-toiminto
25

Viemällä vipu ylös (hetkelliseen
asentoon) aktivoituu MIST-toiminto
:
toiminto toimii niin kauan kuin vipua
pidetään käsin kyseisessä asennossa.
Kun vipu vapautetaan, se palaa
asentoonsa ja tuulilasinpyyhkimet
pysähtyvät.
“Älykäs pesutoiminto”
Lasinpesin aktivoidaan vetämällä vipua
ohjauspyörään päin (hetkellinen asento).
Vipua vedettäessä pidempään kuin
puoli sekuntia, tuulilasinpyyhintä
ohjataan aktiivisella komennolla. Kun
käyttäjä vapauttaa vivun, suoritetaan
vielä kolme pyyhkäisyä. Näiden jälkeen,
jos ohjaus on asennossa
,
pesujakso päättyy viimeisellä
pyyhkäisyllä noin 6 sekunnin tauon
jälkeen.
Mikäli se on asennossaLOtaiHI,
pesutoimintoa ei suoriteta."Service Position" -toiminto
Tämän toiminnon avulla voidaan vaihtaa
sulat tai suojata niitä jään ja/tai lumen
tapauksessa.
Se voidaan aktivoida vasta ajoneuvon
sammuttamisen jälkeen.
Service Position voidaan valita käyttäjän
erikseen suorittaman pyynnön avulla
kahden minuutin kuluessa moottorin
pysäyttämisestä, kun sulat ovat
palanneet oikein pysäköintiasentoon.
Toiminto voidaan ottaa käyttöön
kiertämällä säätörengas asentoon
ja
siirtämällä vipua ylöspäin asentoon
MIST
enintään kolme kertaa.
Aktivointeja käytetään, jotta
saavutetaan sulkien haluttu asento.
Toiminto kytketään pois ajoneuvon
seuraavan käynnistyksen yhteydessä,
lasinpyyhkimien käytön pyynnöllä tai
ajoneuvo liikkeessä (nopeus yli 5 km/h).
VAROITUS Varmista, moottorin
käynnistyshetkellä, että tuulilasi on
vapaa lumesta tai jäästä ennen
käynnistyksen kytkemistä.SADEANTURI
(jos varusteena)
7) 8)
Tämä laite sijaitsee sisätaustapeilin
kuva 34 takana kiinni tuulilasissa ja se
kykenee mittaamaan sateen määrän ja
siten säätämään automaattisia
tuulilasinpyyhkimiä lasissa olevan veden
perusteella (katso mitä kuvataan
kappaleessa "Automaattiset
tuulilasinpyyhkijät").
TAKALASINPYYHIN/-
PESIN
Renkaalla 2, joka kuvataan kohdassa
kuva 35, on seuraavat asennot:
takalasinpyyhin paikallaan
jaksottainen toiminta
jatkuva toiminta, ilman taukoja
kahden pyyhkäisyn välillä.
33P2000174
3404146J0003EM
26
AJONEUVON TUNTEMINEN

Takalasinpyyhin voi toimia seuraavilla
tavoilla:
Jaksottaisesti noin kahden sekunnin
tauolla kahden pyyhkäisyn välillä, kun
säätörengas 2 on asennossa
ja
tuulilasinpyyhin ei ole toiminnassa.
Samanaikaisesti (puolet
tuulilasinpyyhkimen tiheydestä), kun
säätörengas 2 on asennossa
ja
tuulilasinpyyhin on toiminnassa tai kun
rengas 2 on asennossa
,
peruutusvaihde kytketty ja
tuulilasinpyyhin toiminnassa.
jatkuvasti, kun säätörengas 2 on
asennossa
.
Vettä suihkutetaan takalasille
työntämällä vipua kojetauluun päin
(hetkellinen asento). Kun vipua
työnnetään, takalasin suihkutus ja
pyyhkijä käynnistyvät automaattisesti
vain yhdellä liikkeellä.Kun vipu vapautetaan, suoritetaan
kolme pyyhkäisyä, kuten tuulilasissa.
Jos asentona on
(takalasinpyyhin
paikallaan), pesujakso päättyy
viimeisellä pyyhkäisyllä noin 6 sekunnin
tauon jälkeen. Älykästä pesujaksoa ei
suoriteta, jos asentona on
.
HUOMIO
22)Jos lasi tarvitsee puhdistaa, varmista,
että laite on kytketty pois päältä tai avain on
STOP-asennossa.
VAROITUS
5)Älä käytä tuulilasinpyyhkimiä tuulilasin
päälle kertyneen lumen tai jään
poistamiseen. Jos tuulilasinpyyhkimet
altistetaan liialliselle voimalle, moottorin
varojärjestelmä aktivoituu ja estää
pyyhkimien toiminnan, myös ainoastaan
joidenkin sekuntien ajaksi. Jos toiminto ei
palaudu jälkeenpäin edes ajoneuvon
uudelleenkäynnistyksen jälkeen, ota
yhteyttä Fiat-palveluverkostoon.
6)Älä käytä tuulilasinpyyhkijää pyyhinsulat
lasista nostettuna.
7)Älä aktivoi sadetunnistinta, kun ajoneuvo
pestään automaattipesujärjestelmässä.
8)Mikäli tuulilasissa on jäätä, varmista, että
toiminto on kytketty pois.
35P2000177
27

ILMASTOINTI
2)
MANUAALINEN ILMASTOINTI
Hallintalaitteet
36P2000027-000-000
28
AJONEUVON TUNTEMINEN

1 — ilman lämpötilan säätönuppi
(lämpimän/kylmän ilman määrä):
Punainen sektori = lämmin ilma;
Sininen sektori = kylmä ilma.
2 — nuppi tuulettimen aktivointia/
säätöä varten:
0 = tuuletin sammutettu;
1-2-3 = tuulettimen nopeus;
4= tuuletin
maksiminopeudessa.
3 — sisäilman kierrätyksen
käynnistys-/sammutuspainike.
4 — ilmanjakelun säädin:
puhallus keski- ja sivuaukoista
puhallus keski- ja sivuaukoista sekä
etu- ja takajalkatilan aukoista
puhallus etu- ja takajalkatilan
suuttimista ja kevyt ilmavirtaus
myös kojetaulun sivusuuttimista
puhallus etu- ja takajalkatilan
suuttimista, tuulilasiin,
sivuikkunoihin ja kevyt ilmavirtaus
myös kojetaulun sivusuuttimista
puhallus tuulilasiin, sivuikkunoihin
ja kevyt ilmavirtaus myös
kojetaulun sivusuuttimista
5 — ilmastoinnin käynnistys-/
sammutuspainike.
6 — lämmitetyn takalasin päälle/pois
päältä kytkemisen painike.
29

AUTOMAATTINEN ILMASTOINTI
Hallintalaitteet
37P2000028-000-000
