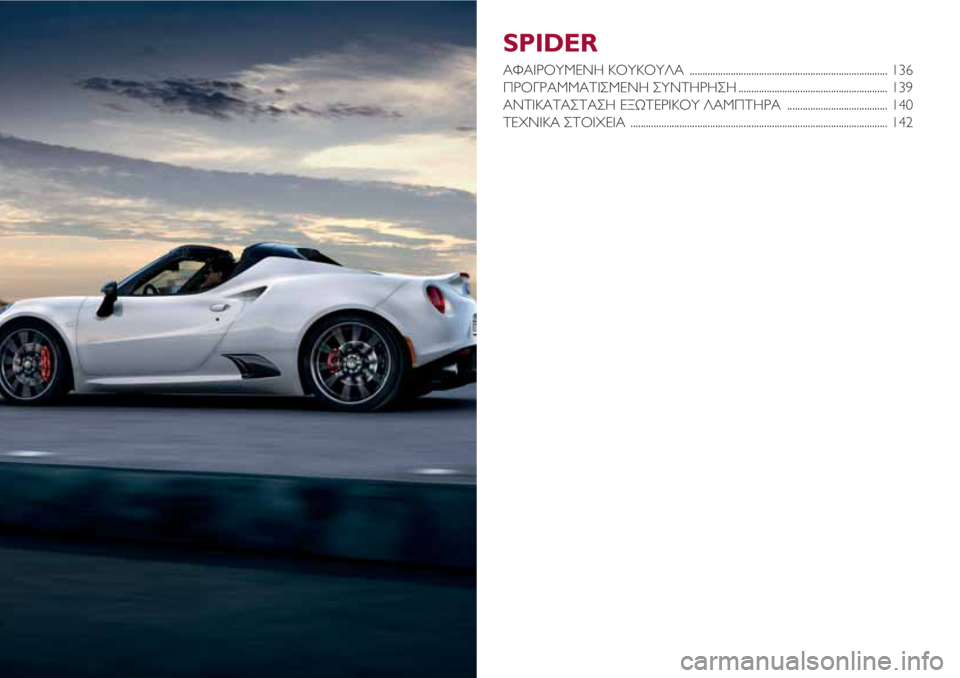

2020 Alfa Romeo 4C ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

SPIDER
ΑΦΑΙΡΟΥΜΕΝΗ ΚΟΥΚΟΥΛΑ ............................................................................. 136
ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΥΝΤΗΡΗΣΗ .......................................................... 139
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ ....................................... 140
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ .................................................................................................... 142

SPIDER

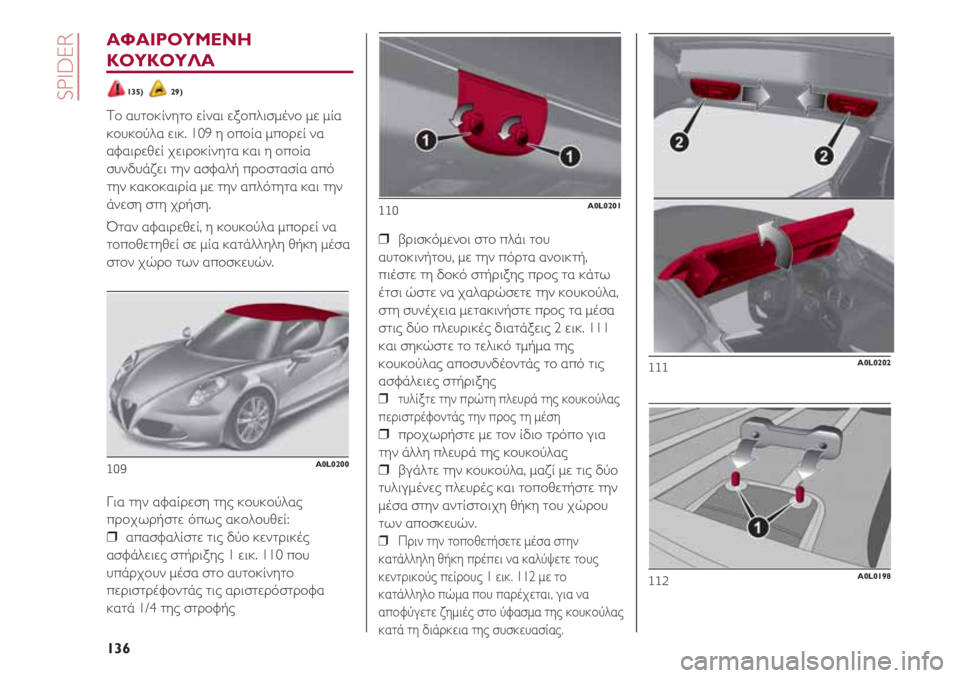

136
ΑΦΑΙΡΟΥΜΕΝΗ
ΚΟΥΚΟΥΛΑ
135) 29)
Το αυτοκίνητο είναι εξοπλισμένο με μία
κουκούλα εικ. 109 η οποία μπορεί να
αφαιρεθεί χειροκίνητα και η οποία
συνδυάζει την ασφαλή προστασία από
την κακοκαιρία με την απλότητα και την
άνεση στη χρήση.
Όταν αφαιρεθεί, η κουκούλα μπορεί να
τοποθετηθεί σε μία κατάλληλη θήκη μέσα
στον χώρο των αποσκευών.
Για την αφαίρεση της κουκούλας
προχωρήστε όπως ακολουθεί:
❒ απασφαλίστε τις δύο κεντρικές
ασφάλειες στήριξης 1 εικ. 110 που
υπάρχουν μέσα στο αυτοκίνητο
περιστρέφοντάς τις αριστερόστροφα
κατά 1/4 της στροφής
109A0L0200
❒ βρισκόμενοι στο πλάι του
αυτοκινήτου, με την πόρτα ανοικτή,
πιέστε τη δοκό στήριξης προς τα κάτω
έτσι ώστε να χαλαρώσετε την κουκούλα,
στη συνέχεια μετακινήστε προς τα μέσα
στις δύο πλευρικές διατάξεις 2 εικ. 111
και σηκώστε το τελικό τμήμα της
κουκούλας αποσυνδέοντάς το από τις
ασφάλειες στήριξης
❒ τυλίξτε την πρώτη πλευρά της κουκούλας
περιστρέφοντάς την προς τη μέση
❒ προχωρήστε με τον ίδιο τρόπο για
την άλλη πλευρά της κουκούλας
❒ βγάλτε την κουκούλα, μαζί με τις δύο
τυλιγμένες πλευρές και τοποθετήστε την
μέσα στην αντίστοιχη θήκη του χώρου
των αποσκευών.
❒ Πριν την τοποθετήσετε μέσα στην
κατάλληλη θήκη πρέπει να καλύψετε τους
κεντρικούς πείρους 1 εικ. 112 με το
κατάλληλο πώμα που παρέχεται, για να
αποφύγετε ζημιές στο ύφασμα της κουκούλας
κατά τη διάρκεια της συσκευασίας.
110A0L0201
112A0L0198
111A0L0202

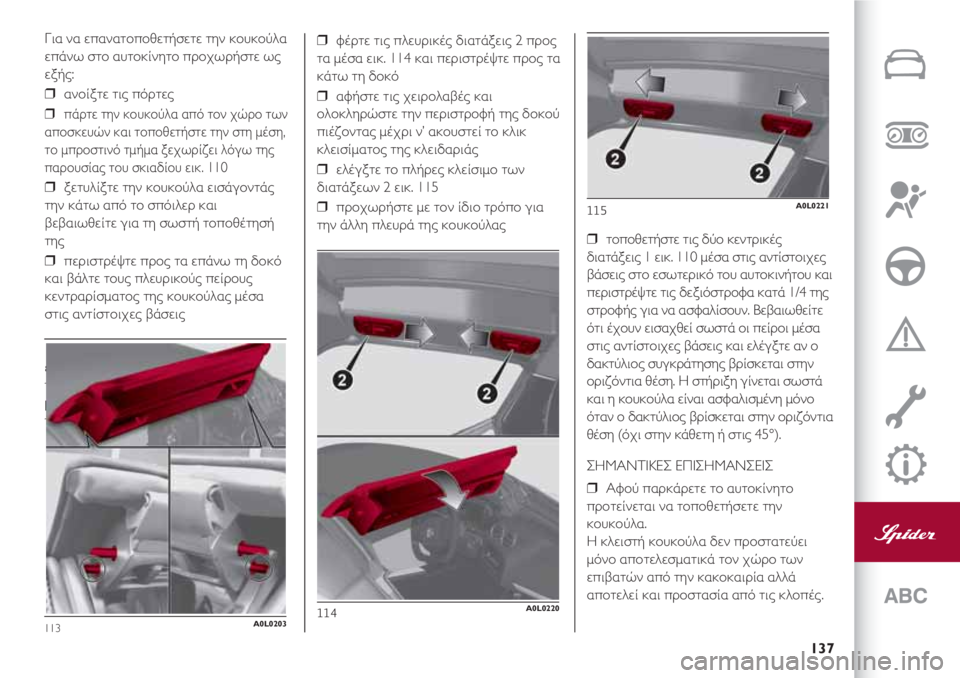

137
Για να επανατοποθετήσετε την κουκούλα
επάνω στο αυτοκίνητο προχωρήστε ως
εξής:
❒ ανοίξτε τις πόρτες
❒ πάρτε την κουκούλα από τον χώρο των
αποσκευών και τοποθετήστε την στη μέση,
το μπροστινό τμήμα ξεχωρίζει λόγω της
παρουσίας του σκιαδίου εικ. 110
❒ ξετυλίξτε την κουκούλα εισάγοντάς
την κάτω από το σπόιλερ και
βεβαιωθείτε για τη σωστή τοποθέτησή
της
❒ περιστρέψτε προς τα επάνω τη δοκό
και βάλτε τους πλευρικούς πείρους
κεντραρίσματος της κουκούλας μέσα
στις αντίστοιχες βάσεις
εικ. 113 που υπάρχουν στο αυτοκίνητο,
προσέχοντας να εισάγετε πρώτα τον
μπροστινό πείρο και στη συνέχεια τον
πίσω ❒ φέρτε τις πλευρικές διατάξεις 2 προς
τα μέσα εικ. 114 και περιστρέψτε προς τα
κάτω τη δοκό
❒ αφήστε τις χειρολαβές και
ολοκληρώστε την περιστροφή της δοκού
πιέζοντας μέχρι ν’ ακουστεί το κλικ
κλεισίματος της κλειδαριάς
❒ ελέγξτε το πλήρες κλείσιμο των
διατάξεων 2 εικ. 115
❒ προχωρήστε με τον ίδιο τρόπο για
την άλλη πλευρά της κουκούλας
114A0L0220
❒ τοποθετήστε τις δύο κεντρικές
διατάξεις 1 εικ. 110 μέσα στις αντίστοιχες
βάσεις στο εσωτερικό του αυτοκινήτου και
περιστρέψτε τις δεξιόστροφα κατά 1/4 της
στροφής για να ασφαλίσουν. Βεβαιωθείτε
ότι έχουν εισαχθεί σωστά οι πείροι μέσα
στις αντίστοιχες βάσεις και ελέγξτε αν ο
δακτύλιος συγκράτησης βρίσκεται στην
οριζόντια θέση. Η στήριξη γίνεται σωστά
και η κουκούλα είναι ασφαλισμένη μόνο
όταν ο δακτύλιος βρίσκεται στην οριζόντια
θέση (όχι στην κάθετη ή στις 45°).
ΣΗΜΑΝΤΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ
❒ Αφού παρκάρετε το αυτοκίνητο
προτείνεται να τοποθετήσετε την
κουκούλα.
Η κλειστή κουκούλα δεν προστατεύει
μόνο αποτελεσματικά τον χώρο των
επιβατών από την κακοκαιρία αλλά
αποτελεί και προστασία από τις κλοπές.
115A0L0221
113A0L0203

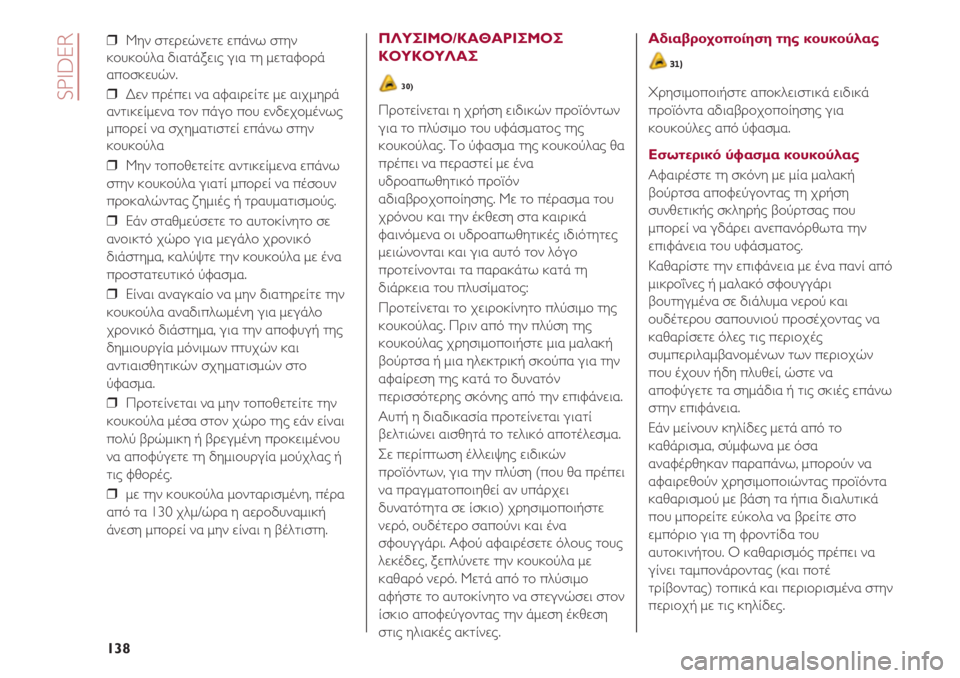

SPIDER
138
❒ Μην στερεώνετε επάνω στην
κουκούλα διατάξεις για τη μεταφορά
αποσκευών.
❒ Δεν πρέπει να αφαιρείτε με αιχμηρά
αντικείμενα τον πάγο που ενδεχομένως
μπορεί να σχηματιστεί επάνω στην
κουκούλα
❒ Μην τοποθετείτε αντικείμενα επάνω
στην κουκούλα γιατί μπορεί να πέσουν
προκαλώντας ζημιές ή τραυματισμούς.
❒ Εάν σταθμεύσετε το αυτοκίνητο σε
ανοικτό χώρο για μεγάλο χρονικό
διάστημα, καλύψτε την κουκούλα με ένα
προστατευτικό ύφασμα.
❒ Είναι αναγκαίο να μην διατηρείτε την
κουκούλα αναδιπλωμένη για μεγάλο
χρονικό διάστημα, για την αποφυγή της
δημιουργία μόνιμων πτυχών και
αντιαισθητικών σχηματισμών στο
ύφασμα.
❒ Προτείνεται να μην τοποθετείτε την
κουκούλα μέσα στον χώρο της εάν είναι
πολύ βρώμικη ή βρεγμένη προκειμένου
να αποφύγετε τη δημιουργία μούχλας ή
τις φθορές.
❒ με την κουκούλα μονταρισμένη, πέρα
από τα 130 χλμ/ώρα η αεροδυναμική
άνεση μπορεί να μην είναι η βέλτιστη.ΠΛΥΣΙΜΟ/ΚΑΘΑΡΙΣΜΟΣ
ΚΟΥΚΟΥΛΑΣ
30)
Προτείνεται η χρήση ειδικών προϊόντων
για το πλύσιμο του υφάσματος της
κουκούλας. Το ύφασμα της κουκούλας θα
πρέπει να περαστεί με ένα
υδροαπωθητικό προϊόν
αδιαβροχοποίησης. Με το πέρασμα του
χρόνου και την έκθεση στα καιρικά
φαινόμενα οι υδροαπωθητικές ιδιότητες
μειώνονται και για αυτό τον λόγο
προτείνονται τα παρακάτω κατά τη
διάρκεια του πλυσίματος:
Προτείνεται το χειροκίνητο πλύσιμο της
κουκούλας. Πριν από την πλύση της
κουκούλας χρησιμοποιήστε μια μαλακή
βούρτσα ή μια ηλεκτρική σκούπα για την
αφαίρεση της κατά το δυνατόν
περισσότερης σκόνης από την επιφάνεια.
Αυτή η διαδικασία προτείνεται γιατί
βελτιώνει αισθητά το τελικό αποτέλεσμα.
Σε περίπτωση έλλειψης ειδικών
προϊόντων, για την πλύση (που θα πρέπει
να πραγματοποιηθεί αν υπάρχει
δυνατότητα σε ίσκιο) χρησιμοποιήστε
νερό, ουδέτερο σαπούνι και ένα
σφουγγάρι. Αφού αφαιρέσετε όλους τους
λεκέδες, ξεπλύνετε την κουκούλα με
καθαρό νερό. Μετά από το πλύσιμο
αφήστε το αυτοκίνητο να στεγνώσει στον
ίσκιο αποφεύγοντας την άμεση έκθεση
στις ηλιακές ακτίνες.
Αδιαβροχοποίηση της κουκούλας
31)
Χρησιμοποιήστε αποκλειστικά ειδικά
προϊόντα αδιαβροχοποίησης για
κουκούλες από ύφασμα.
Εσωτερικό ύφασμα κουκούλας
Αφαιρέστε τη σκόνη με μία μαλακή
βούρτσα αποφεύγοντας τη χρήση
συνθετικής σκληρής βούρτσας που
μπορεί να γδάρει ανεπανόρθωτα την
επιφάνεια του υφάσματος.
Καθαρίστε την επιφάνεια με ένα πανί από
μικροΐνες ή μαλακό σφουγγάρι
βουτηγμένα σε διάλυμα νερού και
ουδέτερου σαπουνιού προσέχοντας να
καθαρίσετε όλες τις περιοχές
συμπεριλαμβανομένων των περιοχών
που έχουν ήδη πλυθεί, ώστε να
αποφύγετε τα σημάδια ή τις σκιές επάνω
στην επιφάνεια.
Εάν μείνουν κηλίδες μετά από το
καθάρισμα, σύμφωνα με όσα
αναφέρθηκαν παραπάνω, μπορούν να
αφαιρεθούν χρησιμοποιώντας προϊόντα
καθαρισμού με βάση τα ήπια διαλυτικά
που μπορείτε εύκολα να βρείτε στο
εμπόριο για τη φροντίδα του
αυτοκινήτου. Ο καθαρισμός πρέπει να
γίνει ταμπονάροντας (και ποτέ
τρίβοντας) τοπικά και περιορισμένα στην
περιοχή με τις κηλίδες.

139
ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ
ΣΥΝΤΗΡΗΣΗ
Μαζί με κάθε προβλεπόμενο περιοδικό
έλεγχο και οπωσδήποτε κάθε 12 μήνες
επιβεβαιώστε τη λειτουργικότητα της
κουκούλας.135)Πριν ξεκινήσετε το αυτοκίνητο
βεβαιωθείτε ότι η κουκούλα έχει ασφαλίσει
σωστά. Προτείνεται να μην
ξεμοντάρετε/μοντάρετε την κουκούλα με
επιβάτες μέσα στο αυτοκίνητο εφόσον μπορεί
να πέσει μέσα στον χώρο των επιβατών
κατά τη διάρκεια της μετακίνησής της.
Δώστε προσοχή κατά τη διάρκεια των
χειρισμών εγκατάστασης/αφαίρεσης της
κουκούλας ώστε να αποφύγετε πιθανές
ζημιές ή τραυματισμούς.
Κρατήστε τα παιδιά μακριά από την περιοχή
τυλίγματος της κουκούλας κατά τη διάρκεια
των εργασιών τοποθέτησης/αφαίρεσης.
ΠΡΟΣΟΧΗ
29)Μην αφαιρείτε την κουκούλα όταν
υπάρχει χιόνι ή πάγος: υπάρχει κίνδυνος να
καταστραφεί. Δεν επιτρέπεται η τοποθέτηση
φορτίων επάνω στην οροφή.
30)Αφαιρέστε αμέσως από την κουκούλα τα
περιττώματα πουλιών ή τις φυτικές ρητίνες
γιατί μπορούν να προκαλέσουν σοβαρές
ζημιές στο ύφασμα. Μην χρησιμοποιείτε
συστήματα πλύσης με υψηλή πίεση.
Χρησιμοποιώντας συσκευές καθαρισμού με
ατμό ή υγρό να κρατάτε πάντα την
προτεινόμενη απόσταση και να μην
υπερβαίνετε τη μέγιστη θερμοκρασία των 60
°C. Εάν η απόσταση είναι πολύ μικρή ή η
πίεση πολύ υψηλή μπορεί να παρατηρηθούν
ζημιές, αλλοιώσεις και εισροές νερού.
ΣΗΜΑΝΤΙΚΟ
Στην περίπτωση χρήσης ψεκαστήρα νερού, ο
ψεκασμός πρέπει να κατευθύνεται προς τα
περιφερειακά μέρη του υφάσματος και γύρω
από το παρμπρίζ: μπορεί να υπάρξουν
εισροές νερού. Μην χρησιμοποιήσετε ποτέ
οινόπνευμα, βενζίνη, χημικά προϊόντα,
λευκαντικά, απορρυπαντικά, κερί, διαλυτικά
και προϊόντα ‘’πλυσίματος και γυαλίσματος’’.
Για την αποφυγή δημιουργίας λεκέδων και
ιζημάτων μην αφήνετε για μεγάλο χρονικό
διάστημα το σαπούνι επάνω στην επιφάνεια,
αλλά ξεπλύνετε άμεσα επαναλαμβάνοντας αν
είναι αναγκαίο τη διαδικασία.
31) Για να επιτύχετε ένα άριστο τελικό
αποτέλεσμα είναι σημαντικό να
χρησιμοποιείτε το προϊόν αδιαβροχοποίησης
σύμφωνα με τις οδηγίες που αναφέρονται
στη συσκευασία. Οι λαστιχένιες τσιμούχες
της κουκούλας πρέπει να πλένονται μόνο με
νερό. Σε περίπτωση που παρατηρήσετε ότι
είναι στεγνές ή έχουν ξεκολλήσει βάλτε ταλκ
ή χρησιμοποιήστε προϊόντα για τη φροντίδα
του λάστιχου (σπρέι σιλικόνης).

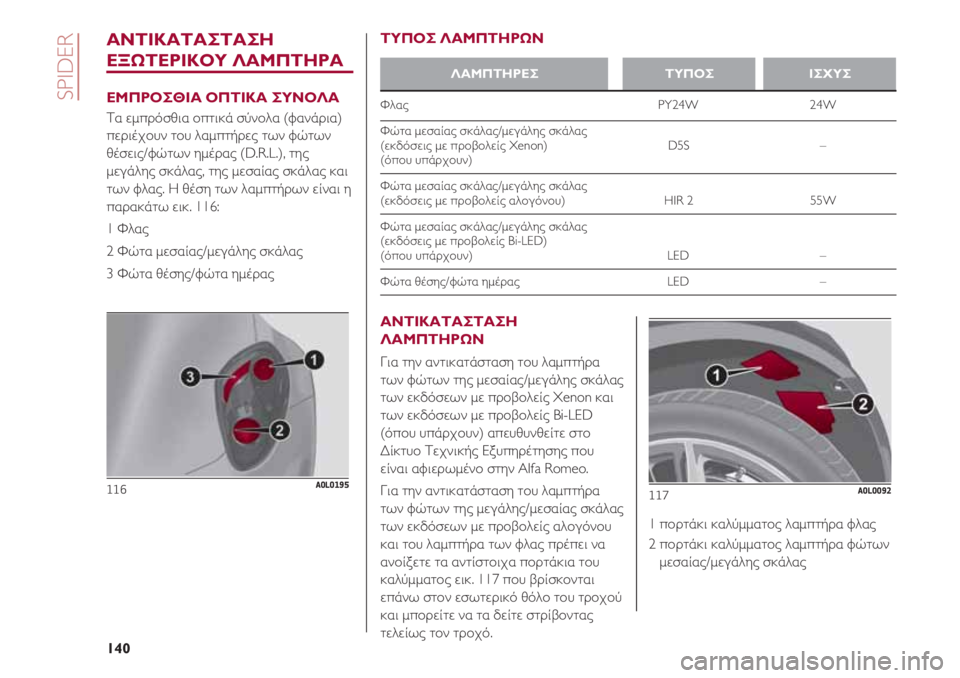

SPIDER
140
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα εμπρόσθια οπτικά σύνολα (φανάρια)
περιέχουν του λαμπτήρες των φώτων
θέσεις/φώτων ημέρας (D.R.L.), της
μεγάλης σκάλας, της μεσαίας σκάλας και
των φλας. Η θέση των λαμπτήρων είναι η
παρακάτω εικ. 116:
1 Φλας
2 Φώτα μεσαίας/μεγάλης σκάλας
3 Φώτα θέσης/φώτα ημέρας
116A0L0195
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΛΑΜΠΤΗΡΩΝ
Για την αντικατάσταση του λαμπτήρα
των φώτων της μεσαίας/μεγάλης σκάλας
των εκδόσεων με προβολείς Xenon και
των εκδόσεων με προβολείς Bi-LED
(όπου υπάρχουν) απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης που
είναι αφιερωμένο στην Alfa Romeo.
Για την αντικατάσταση του λαμπτήρα
των φώτων της μεγάλης/μεσαίας σκάλας
των εκδόσεων με προβολείς αλογόνου
και του λαμπτήρα των φλας πρέπει να
ανοίξετε τα αντίστοιχα πορτάκια του
καλύμματος εικ. 117 που βρίσκονται
επάνω στον εσωτερικό θόλο του τροχού
και μπορείτε να τα δείτε στρίβοντας
τελείως τον τροχό.
ΤΥΠΟΣ ΛΑΜΠΤΗΡΩΝ
ΛΑΜΠΤΗΡΕΣΤΥΠΟΣΙΣΧΥΣ
Φλας PY24W 24W
Φώτα μεσαίας σκάλας/μεγάλης σκάλας
(εκδόσεις με προβολείς Xenon) D5S –
(όπου υπάρχουν)
Φώτα μεσαίας σκάλας/μεγάλης σκάλας
(εκδόσεις με προβολείς αλογόνου) HIR 2 55W
Φώτα μεσαίας σκάλας/μεγάλης σκάλας
(εκδόσεις με προβολείς Bi-LED)
(όπου υπάρχουν) LED –
Φώτα θέσης/φώτα ημέρας LED –
1 πορτάκι καλύμματος λαμπτήρα φλας
2 πορτάκι καλύμματος λαμπτήρα φώτων
μεσαίας/μεγάλης σκάλας
117A0L0092

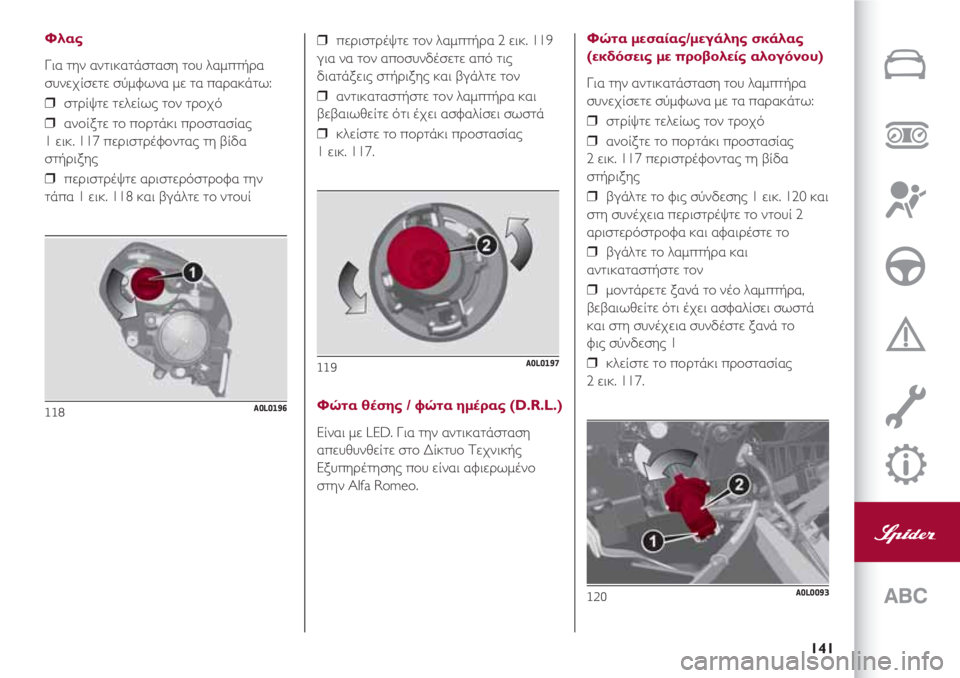

141
Φλας
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ στρίψτε τελείως τον τροχό
❒ ανοίξτε το πορτάκι προστασίας
1 εικ. 117 περιστρέφοντας τη βίδα
στήριξης
❒ περιστρέψτε αριστερόστροφα την
τάπα 1 εικ. 118 και βγάλτε το ντουί
118A0L0196
❒ περιστρέψτε τον λαμπτήρα 2 εικ. 119
για να τον αποσυνδέσετε από τις
διατάξεις στήριξης και βγάλτε τον
❒ αντικαταστήστε τον λαμπτήρα και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
❒ κλείστε το πορτάκι προστασίας
1 εικ. 117.
Φώτα θέσης / φώτα ημέρας (D.R.L.)
Είναι με LED. Για την αντικατάσταση
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo.
119A0L0197
Φώτα μεσαίας/μεγάλης σκάλας
(εκδόσεις με προβολείς αλογόνου)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ στρίψτε τελείως τον τροχό
❒ ανοίξτε το πορτάκι προστασίας
2 εικ. 117 περιστρέφοντας τη βίδα
στήριξης
❒ βγάλτε το φις σύνδεσης 1 εικ. 120 και
στη συνέχεια περιστρέψτε το ντουί 2
αριστερόστροφα και αφαιρέστε το
❒ βγάλτε το λαμπτήρα και
αντικαταστήστε τον
❒ μοντάρετε ξανά το νέο λαμπτήρα,
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
και στη συνέχεια συνδέστε ξανά το
φις σύνδεσης 1
❒ κλείστε το πορτάκι προστασίας
2 εικ. 117.
120A0L0093

SPIDER
142

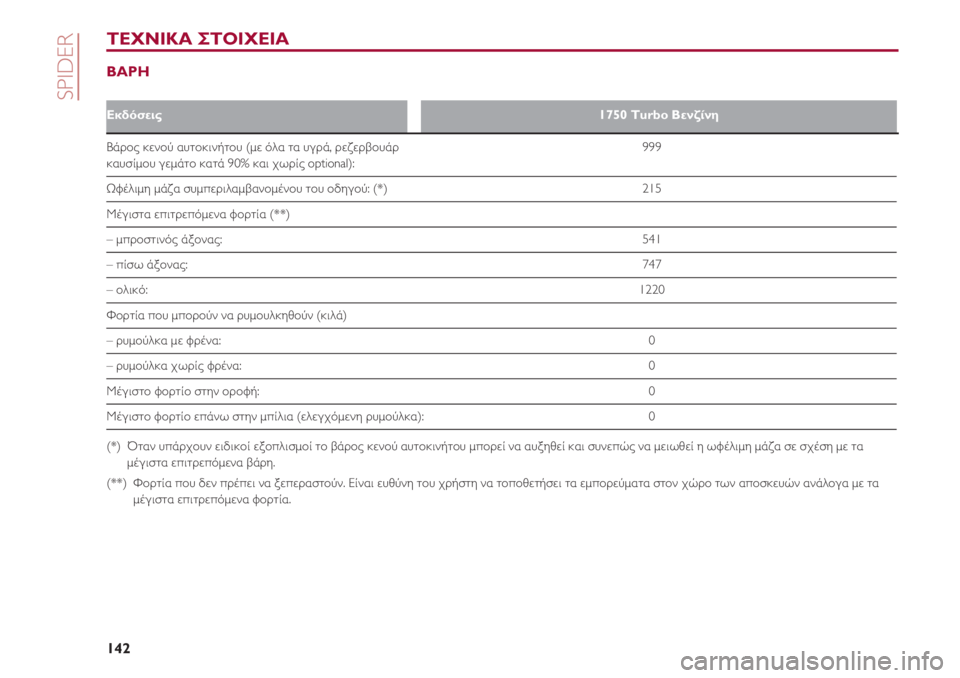

Εκδόσεις1750 Turbo Βενζίνη
Βάρος κενού αυτοκινήτου (με όλα τα υγρά, ρεζερβουάρ 999καυσίμου γεμάτο κατά 90% και χωρίς optional):
Ωφέλιμη μάζα συμπεριλαμβανομένου του οδηγού: (*) 215
Μέγιστα επιτρεπόμενα φορτία (**)
– μπροστινός άξονας: 541
– πίσω άξονας: 747
– ολικό: 1220
Φορτία που μπορούν να ρυμουλκηθούν (κιλά)
– ρυμούλκα με φρένα: 0
– ρυμούλκα χωρίς φρένα: 0
Μέγιστο φορτίο στην οροφή: 0
Μέγιστο φορτίο επάνω στην μπίλια (ελεγχόμενη ρυμούλκα): 0
(*) Όταν υπάρχουν ειδικοί εξοπλισμοί το βάρος κενού αυτοκινήτου μπορεί να αυξηθεί και συνεπώς να μειωθεί η ωφέλιμη μάζα σε σχέση με τα
μέγιστα επιτρεπόμενα βάρη.
(**) Φορτία που δεν πρέπει να ξεπεραστούν. Είναι ευθύνη του χρήστη να τοποθετήσει τα εμπορεύματα στον χώρο των αποσκευών ανάλογα με τα
μέγιστα επιτρεπόμενα φορτία.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΒΑΡΗ
