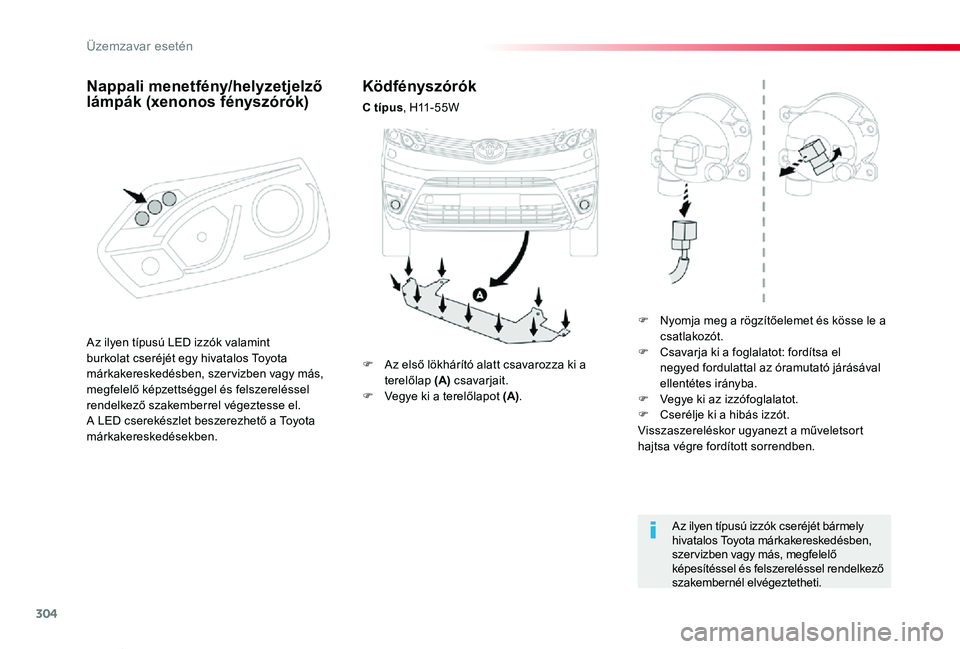

Ködfényszórók
C típus, H11 - 5 5 W
F Nyomja meg a rögzítőelemet és kösse le a csatlakozót.F Csavarja ki a foglalatot: fordítsa el negyed fordulattal az óramutató járásával ellentétes irányba.F Vegye ki az izzófoglalatot.F Cserélje ki a hibás izzót.Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben.
Az ilyen típusú izzók cseréjét bármely hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél elvégeztetheti.
F Az első lökhárító alatt csavarozza ki a terelőlap (A) csavarjait.F Vegye ki a terelőlapot (A).
Az ilyen típusú LED izzók valamint burkolat cseréjét egy hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakemberrel végeztesse el. A LED cserekészlet beszerezhető a Toyota márkakereskedésekben.
Nappali menetfény/helyzetjelző lámpák (xenonos fényszórók)
Üzemzavar esetén

305
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019

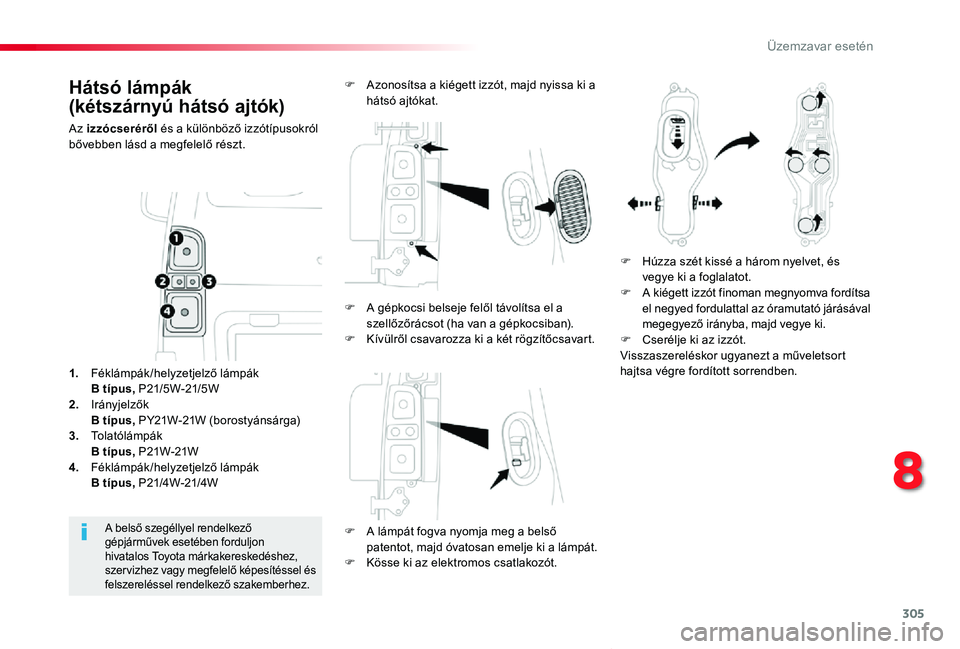

Hátsó lámpák
(kétszárnyú hátsó ajtók)
Az izzócseréről és a különböző izzótípusokról bővebben lásd a megfelelő részt.
F A lámpát fogva nyomja meg a belső
patentot, majd óvatosan emelje ki a lámpát.F Kösse ki az elektromos csatlakozót.
A belső szegéllyel rendelkező gépjárművek esetében forduljon hivatalos Toyota márkakereskedéshez, szer vizhez vagy megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.
1. Féklámpák/helyzetjelző lámpák B típus, P21/5W-21/5W2. Irányjelzők B típus, PY21W-21W (borostyánsárga)3. Tolatólámpák B típus, P21W-21W4. Féklámpák/helyzetjelző lámpák B típus, P21/4W-21/4W
F Azonosítsa a kiégett izzót, majd nyissa ki a hátsó ajtókat.
F Húzza szét kissé a három nyelvet, és vegye ki a foglalatot.F A kiégett izzót finoman megnyomva fordítsa el negyed fordulattal az óramutató járásával megegyező irányba, majd vegye ki.F Cserélje ki az izzót.Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben.
F A gépkocsi belseje felől távolítsa el a szellőzőrácsot (ha van a gépkocsiban).F Kívülről csavarozza ki a két rögzítőcsavart.
8
Üzemzavar esetén

306
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019

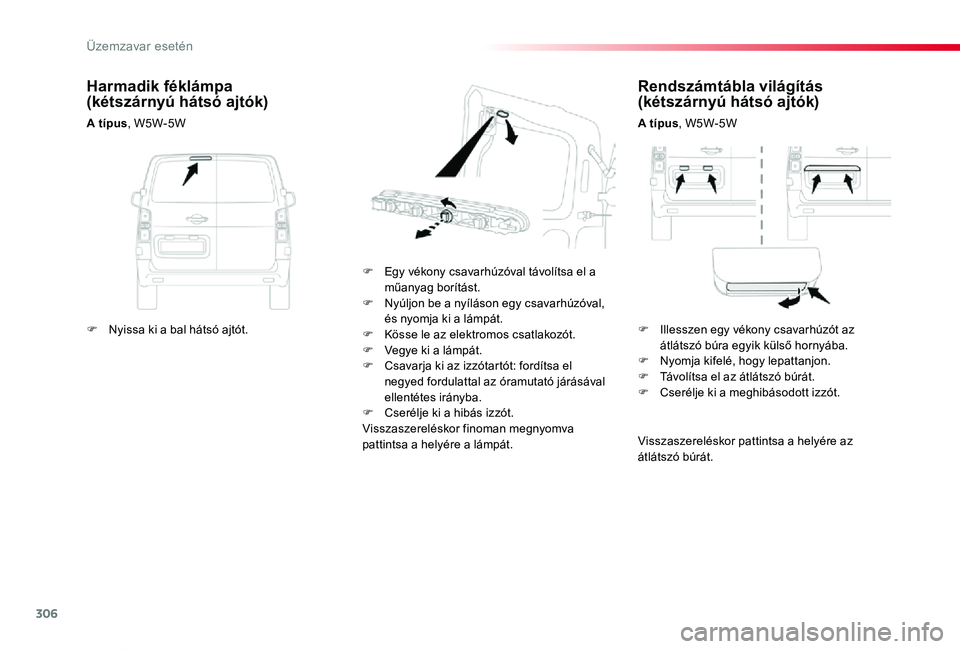

Rendszámtábla világítás (kétszárnyú hátsó ajtók)
A típus, W5W-5W
F Egy vékony csavarhúzóval távolítsa el a műanyag borítást.F Nyúljon be a nyíláson egy csavarhúzóval, és nyomja ki a lámpát.F Kösse le az elektromos csatlakozót.F Vegye ki a lámpát.F Csavarja ki az izzótartót: fordítsa el negyed fordulattal az óramutató járásával ellentétes irányba.F Cserélje ki a hibás izzót.Visszaszereléskor finoman megnyomva pattintsa a helyére a lámpát.
Harmadik féklámpa (kétszárnyú hátsó ajtók)
A típus, W5W-5W
Visszaszereléskor pattintsa a helyére az átlátszó búrát.
F Nyissa ki a bal hátsó ajtót.F Illesszen egy vékony csavarhúzót az átlátszó búra egyik külső hornyába.F Nyomja kifelé, hogy lepattanjon.F Távolítsa el az átlátszó búrát.F Cserélje ki a meghibásodott izzót.
Üzemzavar esetén

307
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019

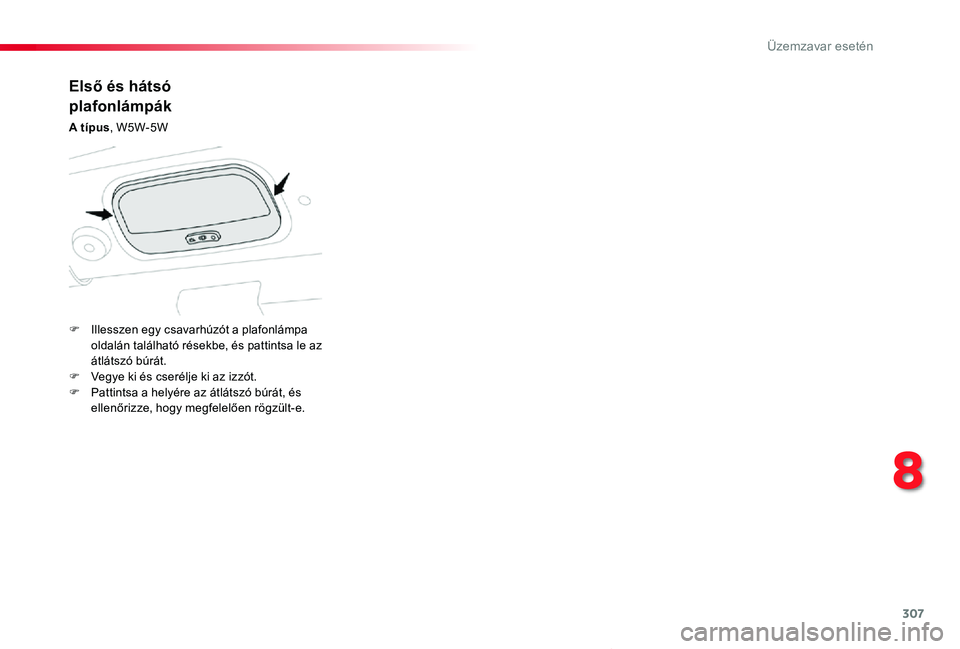

Első és hátsó
plafonlámpák
A típus, W5W-5W
F Illesszen egy csavarhúzót a plafonlámpa oldalán található résekbe, és pattintsa le az átlátszó búrát.F Vegye ki és cserélje ki az izzót.F Pattintsa a helyére az átlátszó búrát, és ellenőrizze, hogy megfelelően rögzült-e.
8
Üzemzavar esetén

308
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019

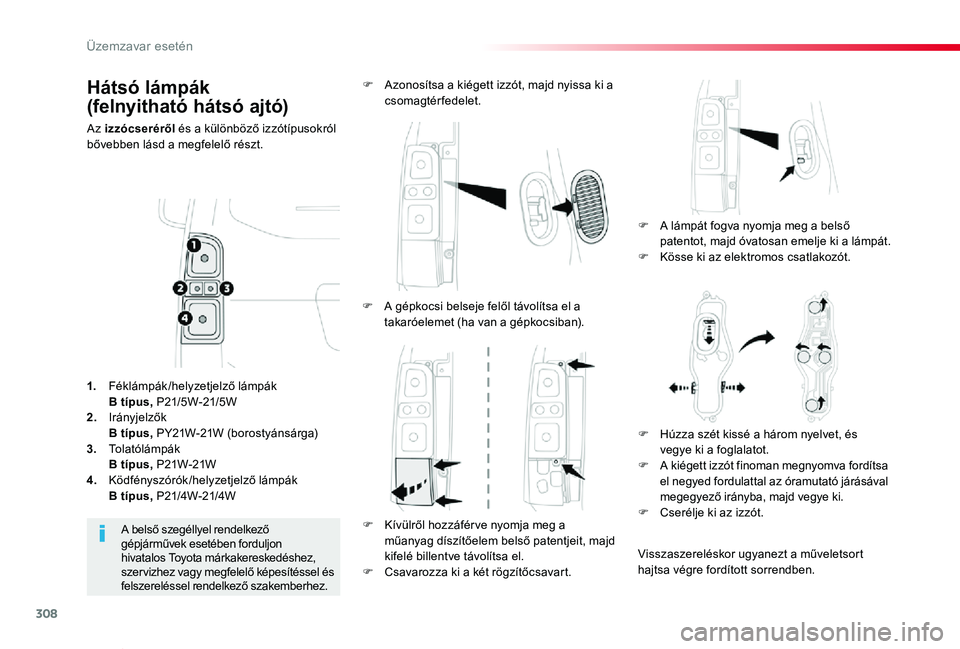

Hátsó lámpák
(felnyitható hátsó ajtó)
Az izzócseréről és a különböző izzótípusokról bővebben lásd a megfelelő részt.
F A lámpát fogva nyomja meg a belső patentot, majd óvatosan emelje ki a lámpát.
F Kösse ki az elektromos csatlakozót.
F Azonosítsa a kiégett izzót, majd nyissa ki a csomagtérfedelet.
A belső szegéllyel rendelkező gépjárművek esetében forduljon hivatalos Toyota márkakereskedéshez, szer vizhez vagy megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.
1. Féklámpák/helyzetjelző lámpák B típus, P21/5W-21/5W2. Irányjelzők B típus, PY21W-21W (borostyánsárga)
3. Tolatólámpák B típus, P21W-21W4. Ködfényszórók/helyzetjelző lámpák B típus, P21/4W-21/4W
F A gépkocsi belseje felől távolítsa el a takaróelemet (ha van a gépkocsiban).
F Kívülről hozzáfér ve nyomja meg a műanyag díszítőelem belső patentjeit, majd kifelé billentve távolítsa el.F Csavarozza ki a két rögzítőcsavart.
F Húzza szét kissé a három nyelvet, és vegye ki a foglalatot.F A kiégett izzót finoman megnyomva fordítsa el negyed fordulattal az óramutató járásával megegyező irányba, majd vegye ki.F Cserélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben.
Üzemzavar esetén

309
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
Visszaszereléskor pattintsa a helyére az átlátszó búrát.
F Alulról felfelé hajtva patentozza le a kárpitot a széleken.F Húzza meg, hogy a középső patentok is elengedjenek, majd vegye le a kárpitot.F Nyúljon be a nyíláson egy csavarhúzóval, és nyomja ki a lámpát.F Kösse le az elektromos csatlakozót.F Vegye ki a lámpát.F Csavarja ki az izzótartót: fordítsa el negyed fordulattal az óramutató járásával ellentétes irányba.F Cserélje ki a kiégett izzót.
Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben.Visszahelyezéskor kezével megnyomva rögzítse a lámpát és patentozza vissza a kárpitot.

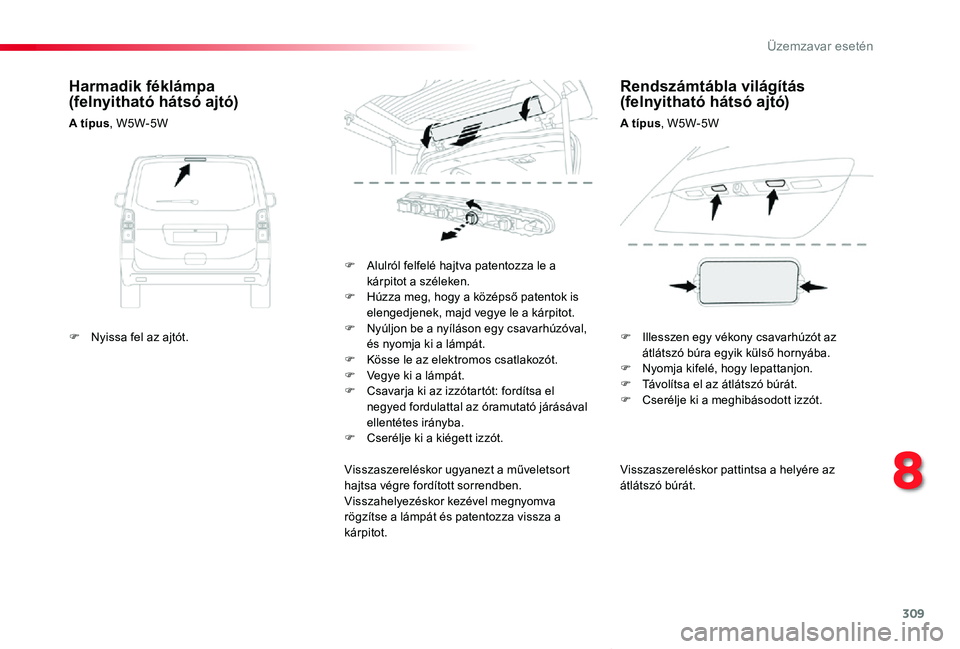

Harmadik féklámpa (felnyitható hátsó ajtó)
A típus, W5W-5W
Rendszámtábla világítás (felnyitható hátsó ajtó)
A típus, W5W-5W
F Nyissa fel az ajtót.F Illesszen egy vékony csavarhúzót az átlátszó búra egyik külső hornyába.F Nyomja kifelé, hogy lepattanjon.F Távolítsa el az átlátszó búrát.F Cserélje ki a meghibásodott izzót.
8
Üzemzavar esetén

310
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
Első és hátsó
plafonlámpák

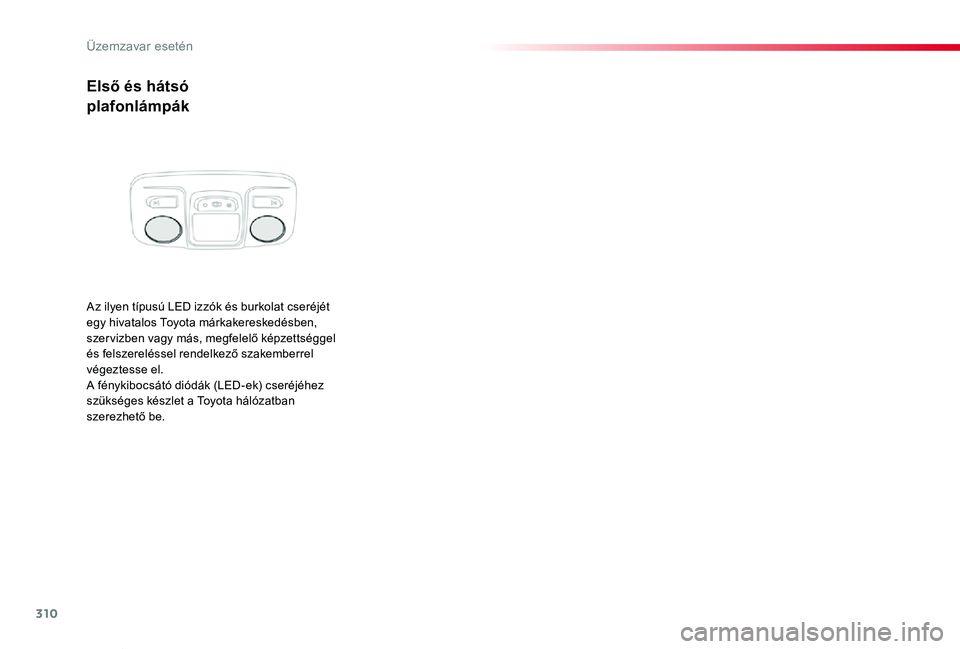

Az ilyen típusú LED izzók és burkolat cseréjét egy hivatalos Toyota márkakereskedésben, szer vizben vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakemberrel végeztesse el. A fénykibocsátó diódák (LED-ek) cseréjéhez szükséges készlet a Toyota hálózatban szerezhető be.
Üzemzavar esetén

311
Proace verso_hu_Chap08_En-cas-de-panne_ed01-2019
F A bal, majd a jobb felső résznél meghúzva pattintsa le a fedelet.F Vegye le a fedelet.
JóRossz
Csipesz

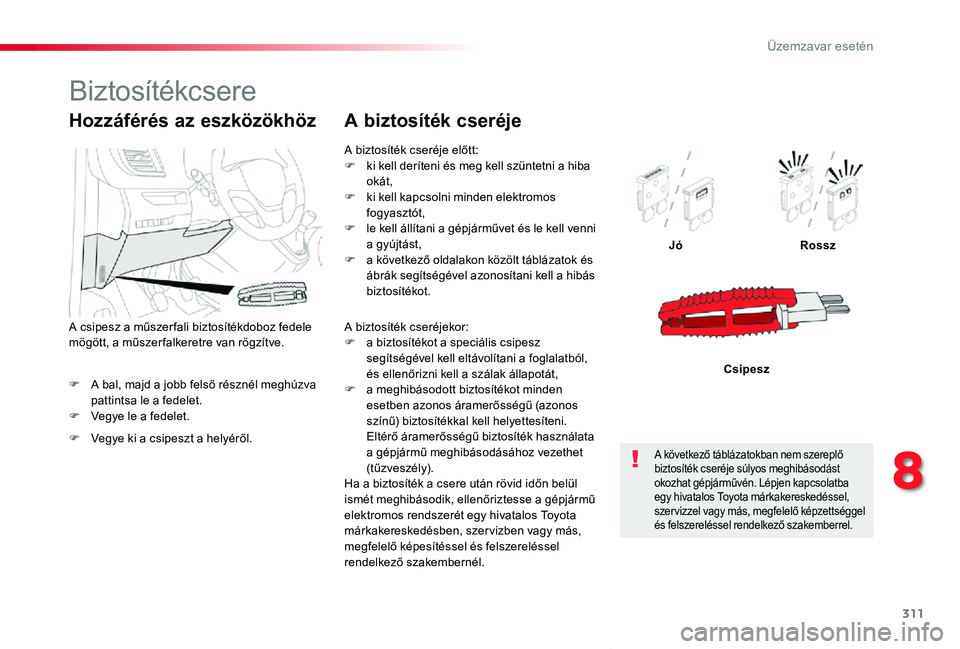

Hozzáférés az eszközökhöz
F Vegye ki a csipeszt a helyéről.
A csipesz a műszer fali biztosítékdoboz fedele mögött, a műszer falkeretre van rögzítve.
A biztosíték cseréje előtt:F ki kell deríteni és meg kell szüntetni a hiba okát,F ki kell kapcsolni minden elektromos fogyasztót,F le kell állítani a gépjárművet és le kell venni a gyújtást,F a következő oldalakon közölt táblázatok és ábrák segítségével azonosítani kell a hibás biztosítékot.
A biztosíték cseréje
A biztosíték cseréjekor:F a biztosítékot a speciális csipesz segítségével kell eltávolítani a foglalatból, és ellenőrizni kell a szálak állapotát,F a meghibásodott biztosítékot minden esetben azonos áramerősségű (azonos színű) biztosítékkal kell helyettesíteni. Eltérő áramerősségű biztosíték használata a gépjármű meghibásodásához vezethet (tűzveszély).Ha a biztosíték a csere után rövid időn belül ismét meghibásodik, ellenőriztesse a gépjármű elektromos rendszerét egy hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
A következő táblázatokban nem szereplő biztosíték cseréje súlyos meghibásodást okozhat gépjárművén. Lépjen kapcsolatba egy hivatalos Toyota márkakereskedéssel, szer vizzel vagy más, megfelelő képzettséggel és felszereléssel rendelkező szakemberrel.
Biztosítékcsere
