2019 TOYOTA PROACE CITY VERSO Betriebsanleitungen (in German)

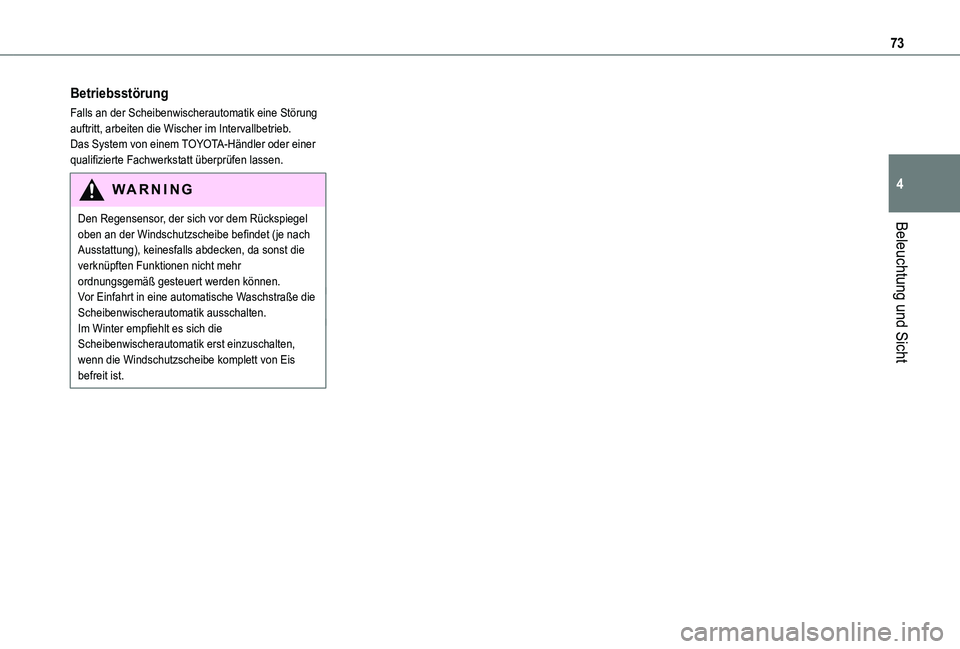

73
Beleuchtung und Sicht
4
Betriebsstörung
Falls an der Scheibenwischerautomatik eine Störung auftritt, arbeiten die Wischer im Intervallbetrieb.Das System von einem TOYOTA-Händler oder einer qualifizierte Fachwerkstatt überprüfen lassen.
WARNI NG
Den Regensensor, der sich vor dem Rückspiegel oben an der Windschutzscheibe befindet (je nach
Ausstattung), keinesfalls abdecken, da sonst die verknüpften Funktionen nicht mehr ordnungsgemäß gesteuert werden können.Vor Einfahrt in eine automatische Waschstraße die Scheibenwischerautomatik ausschalten.Im Winter empfiehlt es sich die Scheibenwischerautomatik erst einzuschalten, wenn die Windschutzscheibe komplett von Eis befreit ist.

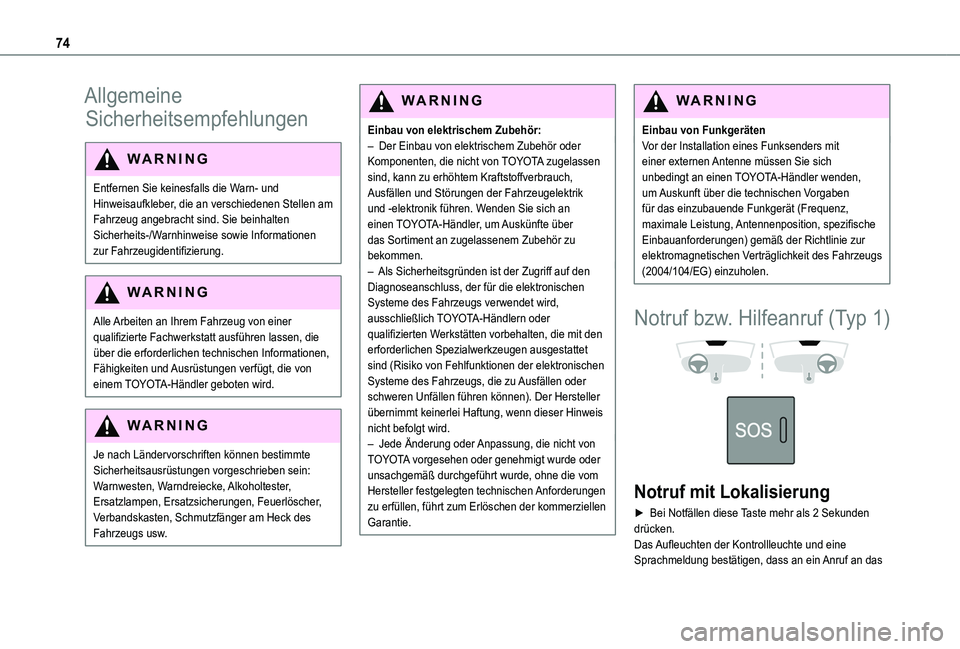

74
Allgemeine
Sicherheitsempfehlungen
WARNI NG
Entfernen Sie keinesfalls die Warn- und Hinweisaufkleber, die an verschiedenen Stellen am Fahrzeug angebracht sind. Sie beinhalten Sicherheits-/Warnhinweise sowie Informationen zur Fahrzeugidentifizierung.
WARNI NG
Alle Arbeiten an Ihrem Fahrzeug von einer qualifizierte Fachwerkstatt ausführen lassen, die über die erforderlichen technischen Informationen, Fähigkeiten und Ausrüstungen verfügt, die von einem TOYOTA-Händler geboten wird.
WARNI NG
Je nach Ländervorschriften können bestimmte Sicherheitsausrüstungen vorgeschrieben sein: Warnwesten, Warndreiecke, Alkoholtester, Ersatzlampen, Ersatzsicherungen, Feuerlöscher, Verbandskasten, Schmutzfänger am Heck des Fahrzeugs usw.
WARNI NG
Einbau von elektrischem Zubehör:– Der Einbau von elektrischem Zubehör oder Komponenten, die nicht von TOYOTA zugelassen sind, kann zu erhöhtem Kraftstoffverbrauch, Ausfällen und Störungen der Fahrzeugelektrik und -elektronik führen. Wenden Sie sich an einen TOYOTA-Händler, um Auskünfte über das Sortiment an zugelassenem Zubehör zu bekommen.– Als Sicherheitsgründen ist der Zugriff auf den Diagnoseanschluss, der für die elektronischen Systeme des Fahrzeugs verwendet wird, ausschließlich TOYOTA-Händlern oder qualifizierten Werkstätten vorbehalten, die mit den erforderlichen Spezialwerkzeugen ausgestattet sind (Risiko von Fehlfunktionen der elektronischen Systeme des Fahrzeugs, die zu Ausfällen oder schweren Unfällen führen können). Der Hersteller übernimmt keinerlei Haftung, wenn dieser Hinweis nicht befolgt wird.– Jede Änderung oder Anpassung, die nicht von
TOYOTA vorgesehen oder genehmigt wurde oder unsachgemäß durchgeführt wurde, ohne die vom Hersteller festgelegten technischen Anforderungen zu erfüllen, führt zum Erlöschen der kommerziellen Garantie.
WARNI NG
Einbau von FunkgerätenVor der Installation eines Funksenders mit einer externen Antenne müssen Sie sich unbedingt an einen TOYOTA-Händler wenden, um Auskunft über die technischen Vorgaben für das einzubauende Funkgerät (Frequenz, maximale Leistung, Antennenposition, spezifische Einbauanforderungen) gemäß der Richtlinie zur elektromagnetischen Verträglichkeit des Fahrzeugs (2004/104/EG) einzuholen.
Notruf bzw. Hilfeanruf (Typ 1)


Notruf mit Lokalisierung
► Bei Notfällen diese Taste mehr als 2 Sekunden drücken.Das Aufleuchten der Kontrollleuchte und eine
Sprachmeldung bestätigen, dass an ein Anruf an das

75
Sicherheit
5
Notrufzentrum für "Notruf mit Lokalisierung" getätigt wurde.*.► Durch erneutes Drücken wird die Anforderung sofort annulliert.Die Leuchte bleibt eingeschaltet, bis der Anruf endet."Notruf mit Lokalisierung" ortet das Fahrzeug direkt und kontaktiert Sie in Ihrer Landessprache.**, und fordert, falls erforderlich, eine Entsendung der zuständigen Rettungs- oder Hilfsdienste**. In Ländern, in denen diese Dienste nicht verfügbar sind, oder wenn eine Ortung ausdrücklich abgelehnt wurde, werden Notrufe direkt an die Rettungsdienste (112) ohne Standortdaten des Fahrzeugs abgesetzt.
WARNI NG
Wenn das Airbag-Steuermodul einen Aufprall erfasst, setzt es unabhängig von der Airbagauslösung automatisch einen Notruf ab.
Funktion des Systems
– Aufleuchten (für 3 Sek.) der Kontrollleuchte beim Einschalten der Zündung: System funktioniert normal.
* Entsprechend den Allgemeinen Nutzungsbedingungen für diesen Dienst - verfügbar bei \
Händler und in Abhängigkeit von technologischen und technischen Einschränkungen.
** Entsprechend der geografischen Abdeckung von Notruf mit Lokalisierung und der offiziellen Landessprache, die vom Fahrzeugeigner gewählt wurde.Auskunft über die abgedeckten Länder und Telematikdienste bekommen Sie von Händlern oder auf der Website für Ihr Land.
*** Entsprechend den Allgemeinen Nutzungsbedingungen für diesen Dienst - verfügbar bei \
Händlern und in Abhängigkeit von technologischen und technischen Einschränkungen.
**** In von "Notruf mit Lokalisierung" abgedeckten Gebieten. Auskunft über die abgedeckten Länder und die verfügbaren Telematikdienstleistungen bekommen Sie von Händlern oder auf der Website für Ihr Land.
– Rotes Dauerleuchten der Kontrollleuchte: Systemstörung.– Blinken der roten Kontrollleuchte: Die Notbetriebsbatterie erneuern.In den beiden letzteren Fällen funktioniert der Notruf- bzw. Hilferufdienst nicht.Wenden Sie sich umgehend an einen Händler oder eine Fachwerkstatt.
NOTIC E
Die Systemstörung unterbindet den Fahrbetrieb nicht.
Notruf bzw. Hilferuf (Typ 2)


Notruf mit Lokalisierung
(PE112)
► Bei Notfällen diese Taste mehr als 2 Sekunden drücken.Das Aufleuchten der Kontrollleuchte und eine Sprachmeldung bestätigen, dass ein Anruf an den Rettungsdienst getätigt wurde.***."Notruf mit Lokalisierung" erfasst umgehend den Fahrzeugstandort und stellt direkt eine Verbindung zu den zuständigen Rettungsdiensten her.****.► Durch erneutes Drücken wird die Anforderung annulliert.

76
Die Kontrollleuchte blinkt, während die Fahrzeugdaten gesendet werden, und leuchtet stetig, sobald die Kommunikation hergestellt wird.
WARNI NG
Wenn das Airbag-Steuermodul einen Aufprall erfasst, setzt es unabhängig von der Airbagauslösung automatisch einen Notruf ab.
NOTIC E
"Notruf mit Lokalisierung’" ist ein Dienst, auf den gebührenfrei zugegriffen werden kann.
Systemfunktion
– Falls die Kontrollleuchte beim Einschalten der Zündung erst rot, dann grün leuchtet und danach erlischt: Das System funktioniert einwandfrei.– Bei rotem Dauerleuchten der Kontrollleuchte: Systemstörung.– Rotes Blinken der Kontrollleuchte: Die Notbetriebsbatterie erneuern. In den beiden letzteren Fällen funktioniert der Notruf- bzw. Hilferufdienst nicht.Wenden Sie sich umgehend an einen Händler oder eine Fachwerkstatt.
NOTIC E
Die Systemstörung unterbindet den Fahrbetrieb nicht.
NOTIC E
DatenverarbeitungDie gesamte Verarbeitung personenbezogener Daten durch das "Notruf mit Lokalisierung"-System (PE112) entspricht dem durch die Verordnung 2016/679 (GDPR) und die Richtlinie 2002/58/EG des Europäischen Parlaments und des Rates festgelegten Rahmen zum Schutz personenbezogener Daten, insbesondere dem Schutz der lebenswichtigen Interessen der betroffenen Person gemäß Artikel 6.1 Absatz 1 Buchstabe d) der Verordnung 2016/679.Die Verarbeitung personenbezogener Daten beschränkt sich ausschließlich auf das Management des "Notruf mit Lokalisierung"-Systems, das mit der in Europa einheitlichen Notrufnummer "112" verwendet wird.Das "Notruf mit Lokalisierung"-System ist nur in der Lage, die folgenden Daten in Bezug auf das Fahrzeug zu erfassen und zu verarbeiten: Fahrgestellnummer, Typ (Personenkraftwagen oder leichtes Nutzfahrzeug), Kraftstofftyp oder
Energiequelle, die letzten drei Standorte und Fahrtrichtungen sowie eine zeitgestempelte Protokolldatei, die die automatische Aktivierung des Systems aufzeichnete.Empfänger der verarbeiteten Daten sind die von den zuständigen nationalen Behörden in dem Gebiet, in dem sie sich befinden, benannten Notrufbearbeitungsstellen, die Empfang und Bearbeitung von Anrufen an die Notrufnummer
"112" mit Priorität durchführen.
NOTIC E
DatenspeicherungAuf die im Speicher des Systems enthaltenen Daten kann bis zu einem Anruf nicht von außerhalb des Systems aus zugegriffen werden. Das System ist nicht nachverfolgbar und wird im normalen Betriebsmodus nicht kontinuierlich überwacht. Die Daten im internen Speicher des Systems werden automatisch und fortlaufend gelöscht. Es werden nur die letzten drei Positionen des Fahrzeugs gespeichert.Bei Auslösung eines Notrufs wird das Datenprotokoll nicht länger als 13 Stunden gespeichert.
NOTIC E
DatenzugriffSie haben das Recht, auf die Daten zuzugreifen und gegebenenfalls einen Antrag auf Berichtigung, Löschung oder Einschränkung der Verarbeitung von personenbezogenen Daten zu stellen, die nicht gemäß den Bestimmungen der Verordnung 2016/679 (DSGVO) verarbeitet wurden. Drittparteien, denen Daten übermittelt wurden, werden über jede Berichtigung, Löschung oder Einschränkung gemäß der genannten Richtlinie

77
Sicherheit
5
unterrichtet, es sei denn, dies wäre unmöglich oder erfordert einen unverhältnismäßigen Aufwand. Sie haben zudem das Recht, eine Beschwerde bei der zuständigen Datenschutzbehörde einzureichen.
Warnblinkanlage


► Durch Drücken der roten Taste beginnen alle Blinkerleuchten zu blinken.Sie sind auch bei ausgeschalteter Zündung funktionsfähig.
Warnblinkautomatik
Bei Notbremsungen schaltet sich die Warnblinkanlage ab einer gewissen Verzögerungsrate automatisch ein. Sie schaltet sich aus, sobald Sie wieder beschleunigen.Sie können sie auch durch Betätigen der Taste ausschalten.
Hupe

► Drücken Sie auf die Lenkradnabenabdeckung.
Elektronische
Stabilitätsregelung (ESC)
Das elektronische Stabilitätsprogramm umfasst die folgenden Systeme:– Antiblockiersystem (ABS) und elektronische Bremskraftverteilung (EBFD).
– Bremsassistent (EBA)– Anti-Radschlupfregelung (ASR)– Dynamische Stabilitätskontrolle (DSC)– Anhängerstabilisierung (TSA)
Antiblockiersystem
(ABS) und elektronische
Bremskraftverteilung (EBFD)
Diese System verbessern die Lenk- und Spurstabilität des Fahrzeugs sowie das Fahrverhalten beim Bremsen, um eine bessere Kontrolle in Kurven, insbesondere auf schlechten oder rutschigen Fahrbahnen zu gewähren.ABS verhindert bei Notbremsungen ein Blockieren der Räder.Die EBFD-Bremskraftverteilung steuert den Bremsdruck an den Rädern individuell.Diese Warnleuchte leuchtet bei einem Defekt des ABS-Systems kontinuierlich.Die Fahrzeugbremsen funktionieren weiterhin - aber nur rein mechanisch. Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit.Wenden Sie sich umgehend an einen TOYOTA-Händler oder eine Fachwerkstatt.Diese Warnleuchte signalisiert bei gleichzeitigem Aufleuchten der STOP- und ABS-Warnleuchten begleitet von einer Warnmeldung
und einem Warnton einen Ausfall der EBFD-Bremskraftverteilung.Halten Sie umgehend an einer sicheren Stelle an.Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.
NOTIC E
Bei normaler Ansprechung des ABS können leichte Vibrationen am Bremspedal spürbar werden.

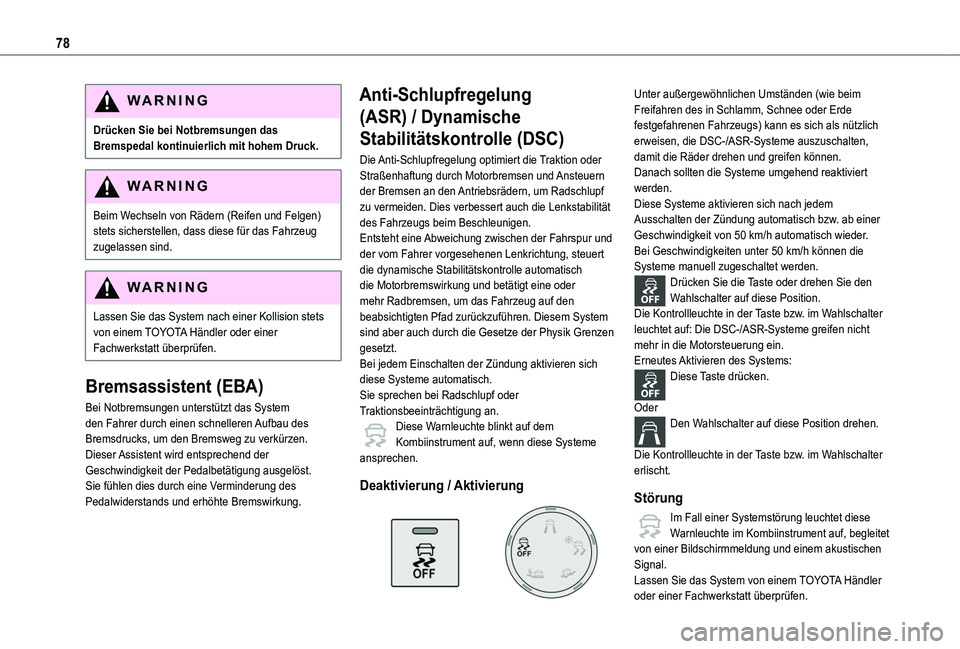

78
WARNI NG
Drücken Sie bei Notbremsungen das Bremspedal kontinuierlich mit hohem Druck.
WARNI NG
Beim Wechseln von Rädern (Reifen und Felgen) stets sicherstellen, dass diese für das Fahrzeug
zugelassen sind.
WARNI NG
Lassen Sie das System nach einer Kollision stets von einem TOYOTA Händler oder einer Fachwerkstatt überprüfen.
Bremsassistent (EBA)
Bei Notbremsungen unterstützt das System den Fahrer durch einen schnelleren Aufbau des Bremsdrucks, um den Bremsweg zu verkürzen.Dieser Assistent wird entsprechend der Geschwindigkeit der Pedalbetätigung ausgelöst. Sie fühlen dies durch eine Verminderung des Pedalwiderstands und erhöhte Bremswirkung.
Anti-Schlupfregelung
(ASR) / Dynamische
Stabilitätskontrolle (DSC)
Die Anti-Schlupfregelung optimiert die Traktion oder Straßenhaftung durch Motorbremsen und Ansteuern der Bremsen an den Antriebsrädern, um Radschlupf zu vermeiden. Dies verbessert auch die Lenkstabilität des Fahrzeugs beim Beschleunigen.Entsteht eine Abweichung zwischen der Fahrspur und der vom Fahrer vorgesehenen Lenkrichtung, steuert die dynamische Stabilitätskontrolle automatisch die Motorbremswirkung und betätigt eine oder mehr Radbremsen, um das Fahrzeug auf den beabsichtigten Pfad zurückzuführen. Diesem System sind aber auch durch die Gesetze der Physik Grenzen gesetzt.Bei jedem Einschalten der Zündung aktivieren sich diese Systeme automatisch.Sie sprechen bei Radschlupf oder Traktionsbeeinträchtigung an.Diese Warnleuchte blinkt auf dem Kombiinstrument auf, wenn diese Systeme
ansprechen.
Deaktivierung / Aktivierung

Unter außergewöhnlichen Umständen (wie beim Freifahren des in Schlamm, Schnee oder Erde festgefahrenen Fahrzeugs) kann es sich als nützlich erweisen, die DSC-/ASR-Systeme auszuschalten, damit die Räder drehen und greifen können.Danach sollten die Systeme umgehend reaktiviert werden.Diese Systeme aktivieren sich nach jedem Ausschalten der Zündung automatisch bzw. ab einer Geschwindigkeit von 50 km/h automatisch wieder.Bei Geschwindigkeiten unter 50 km/h können die Systeme manuell zugeschaltet werden.Drücken Sie die Taste oder drehen Sie den Wahlschalter auf diese Position.Die Kontrollleuchte in der Taste bzw. im Wahlschalter leuchtet auf: Die DSC-/ASR-Systeme greifen nicht mehr in die Motorsteuerung ein.Erneutes Aktivieren des Systems:Diese Taste drücken.
OderDen Wahlschalter auf diese Position drehen.
Die Kontrollleuchte in der Taste bzw. im Wahlschalter erlischt.
Störung
Im Fall einer Systemstörung leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal.Lassen Sie das System von einem TOYOTA Händler
oder einer Fachwerkstatt überprüfen.

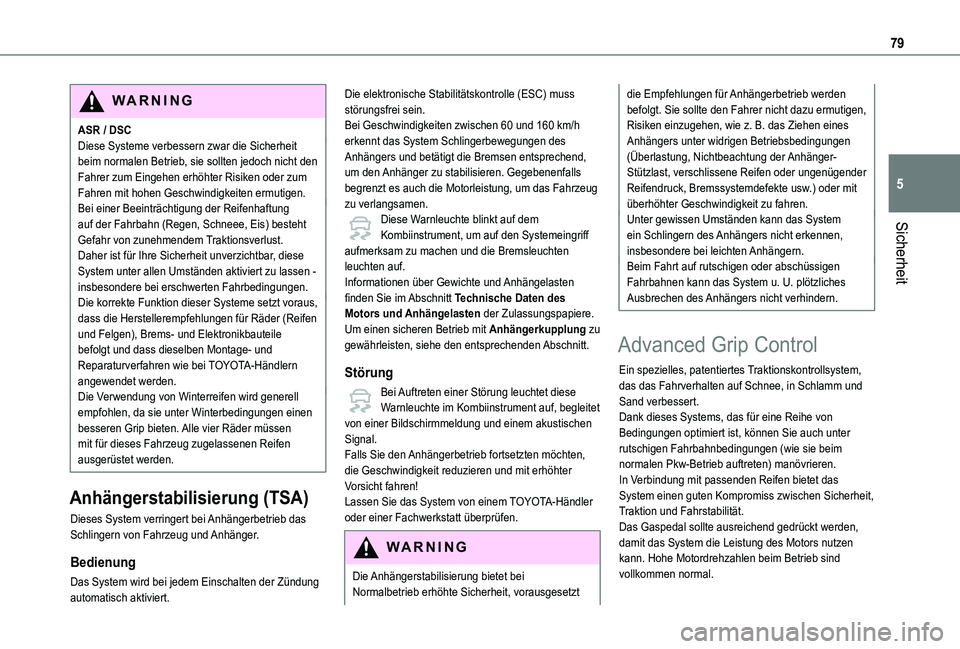

79
Sicherheit
5
WARNI NG
ASR / DSCDiese Systeme verbessern zwar die Sicherheit beim normalen Betrieb, sie sollten jedoch nicht den Fahrer zum Eingehen erhöhter Risiken oder zum Fahren mit hohen Geschwindigkeiten ermutigen.Bei einer Beeinträchtigung der Reifenhaftung auf der Fahrbahn (Regen, Schneee, Eis) besteht Gefahr von zunehmendem Traktionsverlust. Daher ist für Ihre Sicherheit unverzichtbar, diese System unter allen Umständen aktiviert zu lassen - insbesondere bei erschwerten Fahrbedingungen.Die korrekte Funktion dieser Systeme setzt voraus, dass die Herstellerempfehlungen für Räder (Reifen und Felgen), Brems- und Elektronikbauteile befolgt und dass dieselben Montage- und Reparaturverfahren wie bei TOYOTA-Händlern angewendet werden.Die Verwendung von Winterreifen wird generell empfohlen, da sie unter Winterbedingungen einen besseren Grip bieten. Alle vier Räder müssen mit für dieses Fahrzeug zugelassenen Reifen
ausgerüstet werden.
Anhängerstabilisierung (TSA)
Dieses System verringert bei Anhängerbetrieb das Schlingern von Fahrzeug und Anhänger.
Bedienung
Das System wird bei jedem Einschalten der Zündung
automatisch aktiviert.
Die elektronische Stabilitätskontrolle (ESC) muss störungsfrei sein.Bei Geschwindigkeiten zwischen 60 und 160 km/h erkennt das System Schlingerbewegungen des Anhängers und betätigt die Bremsen entsprechend, um den Anhänger zu stabilisieren. Gegebenenfalls begrenzt es auch die Motorleistung, um das Fahrzeug zu verlangsamen.Diese Warnleuchte blinkt auf dem Kombiinstrument, um auf den Systemeingriff aufmerksam zu machen und die Bremsleuchten leuchten auf.Informationen über Gewichte und Anhängelasten finden Sie im Abschnitt Technische Daten des Motors und Anhängelasten der Zulassungspapiere.Um einen sicheren Betrieb mit Anhängerkupplung zu gewährleisten, siehe den entsprechenden Abschnitt.
Störung
Bei Auftreten einer Störung leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einer Bildschirmmeldung und einem akustischen Signal.
Falls Sie den Anhängerbetrieb fortsetzten möchten, die Geschwindigkeit reduzieren und mit erhöhter Vorsicht fahren!Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
WARNI NG
Die Anhängerstabilisierung bietet bei Normalbetrieb erhöhte Sicherheit, vorausgesetzt
die Empfehlungen für Anhängerbetrieb werden befolgt. Sie sollte den Fahrer nicht dazu ermutigen, Risiken einzugehen, wie z. B. das Ziehen eines Anhängers unter widrigen Betriebsbedingungen (Überlastung, Nichtbeachtung der Anhänger-Stützlast, verschlissene Reifen oder ungenügender Reifendruck, Bremssystemdefekte usw.) oder mit überhöhter Geschwindigkeit zu fahren.Unter gewissen Umständen kann das System ein Schlingern des Anhängers nicht erkennen, insbesondere bei leichten Anhängern.Beim Fahrt auf rutschigen oder abschüssigen Fahrbahnen kann das System u. U. plötzliches Ausbrechen des Anhängers nicht verhindern.
Advanced Grip Control
Ein spezielles, patentiertes Traktionskontrollsystem, das das Fahrverhalten auf Schnee, in Schlamm und Sand verbessert.Dank dieses Systems, das für eine Reihe von Bedingungen optimiert ist, können Sie auch unter
rutschigen Fahrbahnbedingungen (wie sie beim normalen Pkw-Betrieb auftreten) manövrieren.In Verbindung mit passenden Reifen bietet das System einen guten Kompromiss zwischen Sicherheit, Traktion und Fahrstabilität.Das Gaspedal sollte ausreichend gedrückt werden, damit das System die Leistung des Motors nutzen kann. Hohe Motordrehzahlen beim Betrieb sind vollkommen normal.

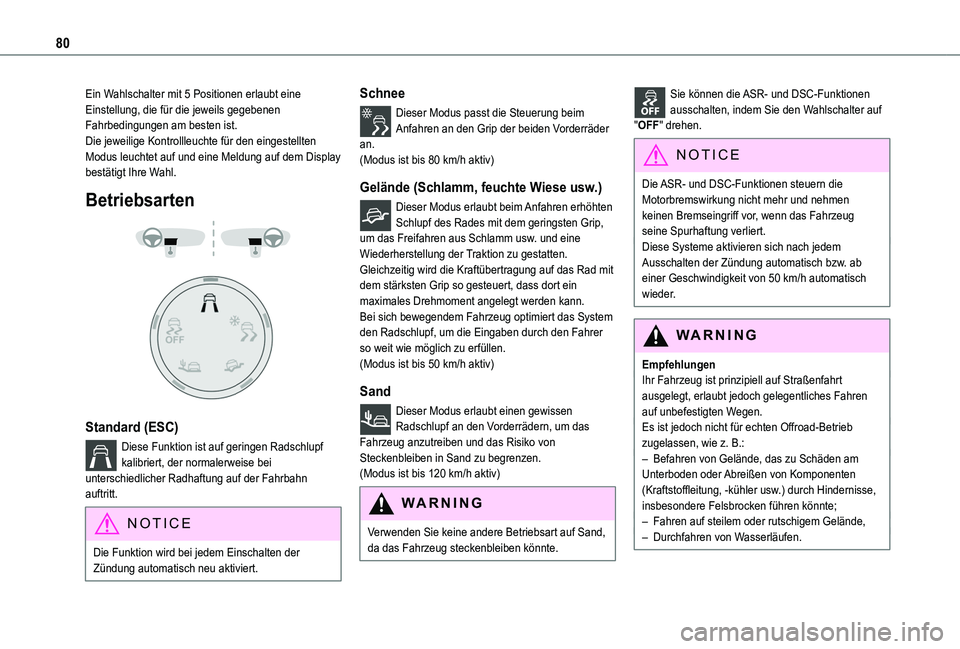

80
Ein Wahlschalter mit 5 Positionen erlaubt eine Einstellung, die für die jeweils gegebenen Fahrbedingungen am besten ist.Die jeweilige Kontrollleuchte für den eingestellten Modus leuchtet auf und eine Meldung auf dem Display bestätigt Ihre Wahl.
Betriebsarten


Standard (ESC)
Diese Funktion ist auf geringen Radschlupf kalibriert, der normalerweise bei unterschiedlicher Radhaftung auf der Fahrbahn auftritt.
NOTIC E
Die Funktion wird bei jedem Einschalten der Zündung automatisch neu aktiviert.
Schnee
Dieser Modus passt die Steuerung beim Anfahren an den Grip der beiden Vorderräder an.(Modus ist bis 80 km/h aktiv)
Gelände (Schlamm, feuchte Wiese usw.)
Dieser Modus erlaubt beim Anfahren erhöhten Schlupf des Rades mit dem geringsten Grip, um das Freifahren aus Schlamm usw. und eine Wiederherstellung der Traktion zu gestatten. Gleichzeitig wird die Kraftübertragung auf das Rad mit dem stärksten Grip so gesteuert, dass dort ein maximales Drehmoment angelegt werden kann.Bei sich bewegendem Fahrzeug optimiert das System den Radschlupf, um die Eingaben durch den Fahrer so weit wie möglich zu erfüllen.(Modus ist bis 50 km/h aktiv)
Sand
Dieser Modus erlaubt einen gewissen Radschlupf an den Vorderrädern, um das Fahrzeug anzutreiben und das Risiko von
Steckenbleiben in Sand zu begrenzen.(Modus ist bis 120 km/h aktiv)
WARNI NG
Verwenden Sie keine andere Betriebsart auf Sand, da das Fahrzeug steckenbleiben könnte.
Sie können die ASR- und DSC-Funktionen ausschalten, indem Sie den Wahlschalter auf "OFF" drehen.
NOTIC E
Die ASR- und DSC-Funktionen steuern die Motorbremswirkung nicht mehr und nehmen keinen Bremseingriff vor, wenn das Fahrzeug seine Spurhaftung verliert.
Diese Systeme aktivieren sich nach jedem Ausschalten der Zündung automatisch bzw. ab einer Geschwindigkeit von 50 km/h automatisch wieder.
WARNI NG
EmpfehlungenIhr Fahrzeug ist prinzipiell auf Straßenfahrt ausgelegt, erlaubt jedoch gelegentliches Fahren auf unbefestigten Wegen.Es ist jedoch nicht für echten Offroad-Betrieb zugelassen, wie z. B.:– Befahren von Gelände, das zu Schäden am Unterboden oder Abreißen von Komponenten (Kraftstoffleitung, -kühler usw.) durch Hindernisse, insbesondere Felsbrocken führen könnte;– Fahren auf steilem oder rutschigem Gelände,– Durchfahren von Wasserläufen.
