2019 TOYOTA PROACE CITY VERSO airbag

2



 ■Übersicht
Aufkleber 4
 ■Eco-Fahrmodus
Eco-Coaching 8
1Instrumente
Kombiinstrument 9Warn- und Kontrollleuchten 11Kontrollleuchten 16Betriebsdatencomputer 21Einstellen von Datum und Uhrzeit 22
2Zugang
Elektronischer Schlüssel mit Fernbedienungsfunktion und mechanischem Notschlüssel 23Schutz- und Abhilfemaßnahmen 28Zentralverriegelung/-entriegelung 31Türen 32Allgemeine Empfehlungen für die Schiebetüren 33
Alarm 34Elektrische Fensterheber 36Aufklappen der Fondtürfenster 37
3Ergonomie und Komfort
Allgemeine Empfehlungen für die Sitze 39Vordersitze 39Einstellung des Lenkrads 42Spiegel 42
Rücksitzbank (Reihe 2) 43
Rücksitze (Reihe 2) 44Rücksitze (Reihe 3) 45Innenraumausrüstungen 48Höhenverstellbare Laderaumabdeckung (entfernbar) 54Laderaumabdeckung (7-Sitzer) 54Warndreieck 55Heizung und Belüftung 55Heizung 56Manuelle Klimaanlage 56Automatische Zweizonen-Klimaanlage 57Frontscheibenheizung 59Heckscheibenheizung 60Fondheizung und -klimaanlage 61Standheizung/-belüftung 61
4Beleuchtung und Sicht
Lichtschalterhebel 65Blinker 66Scheinwerferautomatik 66Tagfahrlicht / Seitliche Positionsleuchten 67Parkleuchten 67
Abblendautomatik 68Scheinwerfer-Leuchtweiteneinstellung 69Wischerhebel 69Wechseln von Wischblättern 72Automatischer Wischerbetrieb 72
5Sicherheit
Allgemeine Sicherheitsempfehlungen 74Notruf bzw. Hilferuf 74
Warnblinkanlage 77Hupe 77Elektronische Stabilitätsregelung (ESC) 77Advanced Grip Control 79Fahrassistent bei Gefälle 81Sicherheitsgurte 82Airbags 84Kindersitze 87Deaktivieren des Beifahrerfrontairbags 90ISOFIX-Kindersitze 93Kindersitze in i-Größe 96Manuelle Kindersicherung 97Elektrische Kindersicherung 97
6Fahren
Fahrempfehlungen 98Anlassen/Abschalten des Motors 100Manuelle Feststellbremse 103Elektrische Feststellbremse 104Berganfahrhilfe 1075-Gang-Schaltgetriebe 1086-Gang-Schaltgetriebe 108
Automatikgetriebe 108Schaltanzeige 11 2Stop & Start 11 2Zu geringer Reifendruck erfasst 11 4Headup-Display 11 6Fahrerassistenzsysteme - spezielle Empfehlungen 11 7Erkennung von Verkehrsschildern 11 9Geschwindigkeitsbegrenzer 123

4
Aufkleber
Abschnitt "Allgemeine Empfehlungen für die Sitze":


Abschnitt "Standheizung/-belüftung"

Abschnitt "Deaktivieren des Beifahrerfrontairbags"

Abschnitt "ISOFIX-Kindersitze"

Abschnitt "Kindersicherung":

Anbschnitt "Elektrische Feststellbremse":

Abschnitt “Motorhaube” und “Glühlampenwechsel”:

Abschnitt “12 V-Batterie”:

Abschnitte “Reifenreparaturkit” und “Ersatzrad”:

5
Übersicht
Instrumente und
Bedienelemente
1.Motorhaubenentriegelung
2.Armaturenbrettsicherungen
3.Hupe
4.Kombiinstrument
5.AlarmInnenraumleuchteWarnleuchtenanzeige für Sicherheitsgurte und BeifahrerairbagPanoramadach-SonnenblendenschalterInnenrückspiegelUmfeldspiegelNotruftaste
6.Monochrom-Bildschirm mit AudiosystemTouchscreen mit TOYOTA Connect Radio oder
TOYOTA Connect Nav
7.USB-Anschluss
8.HeizungManuelle KlimaanlageAutomatische Zweizonen-KlimaanlageFrontscheibenheizungHeckscheibenheizung
9.Elektrische FeststellbremseTaste "START/STOP"
10.Getriebe
11 .12V-Anschlussbuchse
12.230V-Anschlussbuchse
13.HandschuhfachUSB-Anschluss (im Handschufach)
14.Handschuhfach
15.Beifahrerairbag-EIN/AUS-Schalter (im Handschuhfach an der Seite, bei geöffnetem Fach)
Schalter/Hebel am Lenkrad
1.Scheinwerfer- / BlinkerschalterhebelSpracherkennungstaste
2.Wischer- / Waschanlagen- / Bordcomputer-Schalterhebel
3.Zur Wahl von Multimediaqellen SCR, Verwaltung von Musik (LISTE) und Anrufen ("Telefonsymbol")
4.Schalterhebel für Geschwindigkeitsbegrenzer / programmierbare Geschwindigkeitsregelung / Adaptiver Geschwindigkeitsregler
5.Daumenrad für Kombiinstrument-Displaymodus
6.SpracherkennungLautstärkeregelung
7.Audiosystem-Schalterhebel

14
Dauerleuchten.Im System ist eine Störung aufgetreten.Falls diese Warnleuchten nach Ausschalten und erneutem Einschalten des Motors aufleuchten, den Vorgang (3) ausführen.
Partikelfilter (Diesel)Dauerleuchten, begleitet von einem akustischen Signal und einer Meldung bezüglich der Partikelfilter-Verstopfungsgefahr.Der Partikelfilter ist im Begriff zu verstopfen.Sobald es die Verkehrsbedingungen zulassen, den Partikelfilter regenerieren, indem Sie mit einer Geschwindigkeit von mindestens 60 km/h fahren, bis die Warnleuchte erlischt.Dauerleuchten, begleitet von einem akustischen Signal und der Meldung, dass der Additivstand im Partikelfilter zu niedrig ist.Der Mindeststand im Additivtank ist erreicht.So bald wie möglich nachfüllen: (3) ausführen.
AirbagsDauerleuchten.
Einer der Airbags oder einer der pyrotechnischen Gurtstraffer weist einen Defekt auf.(3) ausführen.
Beifahrerfrontairbag (EIN)Dauerleuchten.Der Beifahrerfrontairbag ist aktiviert.System ist auf "ON" geschaltet.In diesem Fall KEINESFALLS einen "nach hinten gerichteten" Kindersitz auf dem Beifahrersitz installieren - Gefahr schwerer Verletzungen!
Beifahrerfrontairbag (AUS)Dauerleuchten.Der Beifahrerfrontairbag ist deaktiviert.System ist auf "OFF" geschaltet.Es kann ein "nach hinten gerichteter" Kindersitz installiert werden, außer die Airbags sind gestört (Airbag-Warnleuchte leuchtet auf).
Dynamische Stabilitätskontrolle (DSC) und Anti-Schlupfregelung (ASR)Dauerleuchten.Das System ist deaktiviert.Die Taste drücken, um es wieder zu aktivieren.Das DSC/ASR-System wird beim Anfahren automatisch ab einer Geschwindigkeit von ca. 50 km/h aktiviert.Blinkt.Das DSC-/ASR-System (dynamische Stabilitätskontrolle/Antischlupfregelung) spricht bei Traktionsverlust oder Radschlupf an.Dauerleuchten.Störung im DSC-/ASR-System(3) ausführen.
BerganfahrhilfeDauerleuchten und Meldung "Rückrollschutzsystem defekt" o.ä.Im System ist eine Störung aufgetreten.(3) ausführen.
Notbremsfunktion gestört (mit elektrischer Feststellbremse)Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Notbremsfunktion bietet keine volle Wirkung.
Falls eine automatische Freigabe nicht möglich ist, die Freigabe manuell durchführen oder (3) ausführen.
Aktiver SpurhalteassistentDauerleuchten.Das System wurde automatisch deaktiviert oder in den Bereitschaftsmodus versetzt.Kontrollleuchte blinkt.Sie sind dabei, eine unterbrochene Spurmarkierung ohne Betätigung der Blinker zu überfahren.Das System wird aktiviert und korrigiert die Spurabweichung auf der Seite mit der erkannten Spurmarkierung.Dauerleuchten.Im System ist eine Störung aufgetreten.(3) ausführen.
AdBlue® (mit Euro 6.2/ 6.3)Leuchtet beim Starten des Motors für etwa 30 Sekunden, während eine Meldung die Restreichweite anzeigt.Die Restreichweite beträgt zwischen 2400 und 800
km.Füllen Sie AdBlue® nach.Dauerleuchten nach Einschalten der Zündung, begleitet von einem Signalton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt zwischen 800 und 100 km.UmgehendAdBlue® nachfüllen oder (3) ausführen.Blinken, begleitet von einem Warnton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt weniger als 100 km.

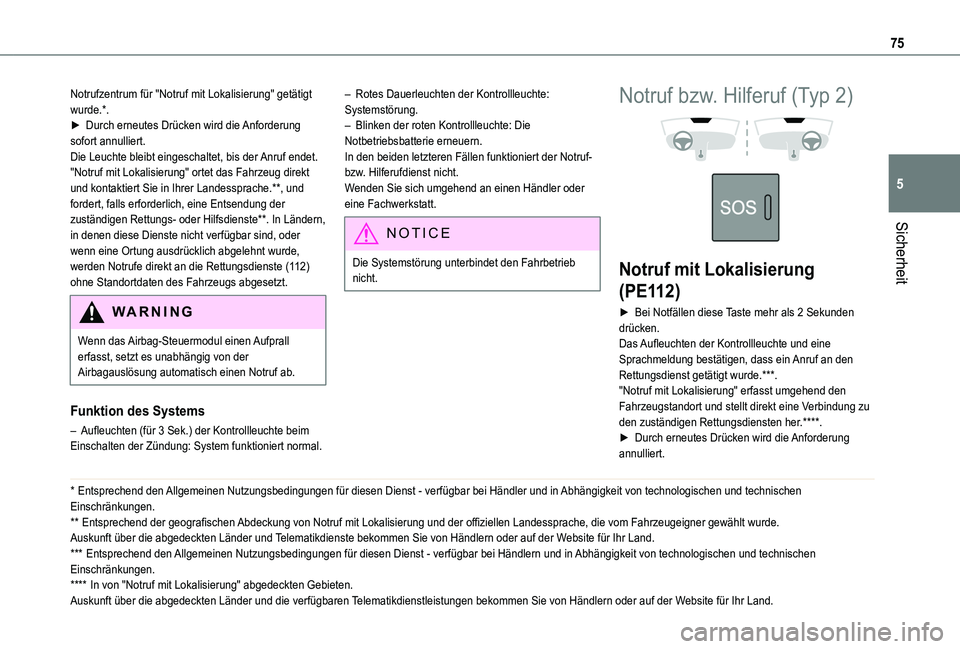

75
Sicherheit
5
Notrufzentrum für "Notruf mit Lokalisierung" getätigt wurde.*.► Durch erneutes Drücken wird die Anforderung sofort annulliert.Die Leuchte bleibt eingeschaltet, bis der Anruf endet."Notruf mit Lokalisierung" ortet das Fahrzeug direkt und kontaktiert Sie in Ihrer Landessprache.**, und fordert, falls erforderlich, eine Entsendung der zuständigen Rettungs- oder Hilfsdienste**. In Ländern, in denen diese Dienste nicht verfügbar sind, oder wenn eine Ortung ausdrücklich abgelehnt wurde, werden Notrufe direkt an die Rettungsdienste (112) ohne Standortdaten des Fahrzeugs abgesetzt.
WARNI NG
Wenn das Airbag-Steuermodul einen Aufprall erfasst, setzt es unabhängig von der Airbagauslösung automatisch einen Notruf ab.
Funktion des Systems
– Aufleuchten (für 3 Sek.) der Kontrollleuchte beim Einschalten der Zündung: System funktioniert normal.
* Entsprechend den Allgemeinen Nutzungsbedingungen für diesen Dienst - verfügbar bei \
Händler und in Abhängigkeit von technologischen und technischen Einschränkungen.
** Entsprechend der geografischen Abdeckung von Notruf mit Lokalisierung und der offiziellen Landessprache, die vom Fahrzeugeigner gewählt wurde.Auskunft über die abgedeckten Länder und Telematikdienste bekommen Sie von Händlern oder auf der Website für Ihr Land.
*** Entsprechend den Allgemeinen Nutzungsbedingungen für diesen Dienst - verfügbar bei \
Händlern und in Abhängigkeit von technologischen und technischen Einschränkungen.
**** In von "Notruf mit Lokalisierung" abgedeckten Gebieten. Auskunft über die abgedeckten Länder und die verfügbaren Telematikdienstleistungen bekommen Sie von Händlern oder auf der Website für Ihr Land.
– Rotes Dauerleuchten der Kontrollleuchte: Systemstörung.– Blinken der roten Kontrollleuchte: Die Notbetriebsbatterie erneuern.In den beiden letzteren Fällen funktioniert der Notruf- bzw. Hilferufdienst nicht.Wenden Sie sich umgehend an einen Händler oder eine Fachwerkstatt.
NOTIC E
Die Systemstörung unterbindet den Fahrbetrieb nicht.
Notruf bzw. Hilferuf (Typ 2)


Notruf mit Lokalisierung
(PE112)
► Bei Notfällen diese Taste mehr als 2 Sekunden drücken.Das Aufleuchten der Kontrollleuchte und eine Sprachmeldung bestätigen, dass ein Anruf an den Rettungsdienst getätigt wurde.***."Notruf mit Lokalisierung" erfasst umgehend den Fahrzeugstandort und stellt direkt eine Verbindung zu den zuständigen Rettungsdiensten her.****.► Durch erneutes Drücken wird die Anforderung annulliert.

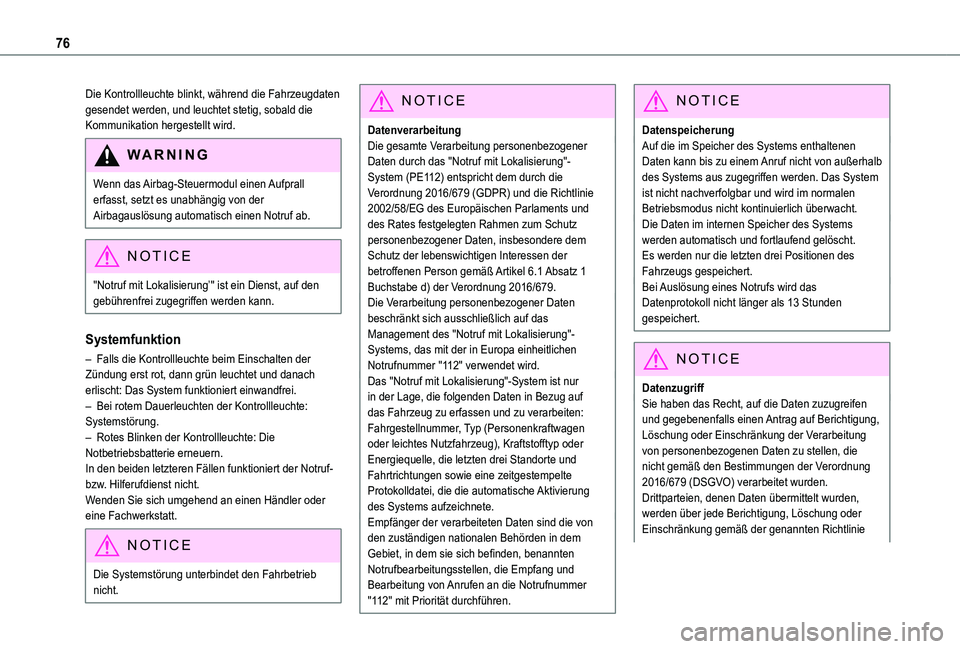

76
Die Kontrollleuchte blinkt, während die Fahrzeugdaten gesendet werden, und leuchtet stetig, sobald die Kommunikation hergestellt wird.
WARNI NG
Wenn das Airbag-Steuermodul einen Aufprall erfasst, setzt es unabhängig von der Airbagauslösung automatisch einen Notruf ab.
NOTIC E
"Notruf mit Lokalisierung’" ist ein Dienst, auf den gebührenfrei zugegriffen werden kann.
Systemfunktion
– Falls die Kontrollleuchte beim Einschalten der Zündung erst rot, dann grün leuchtet und danach erlischt: Das System funktioniert einwandfrei.– Bei rotem Dauerleuchten der Kontrollleuchte: Systemstörung.– Rotes Blinken der Kontrollleuchte: Die Notbetriebsbatterie erneuern. In den beiden letzteren Fällen funktioniert der Notruf- bzw. Hilferufdienst nicht.Wenden Sie sich umgehend an einen Händler oder eine Fachwerkstatt.
NOTIC E
Die Systemstörung unterbindet den Fahrbetrieb nicht.
NOTIC E
DatenverarbeitungDie gesamte Verarbeitung personenbezogener Daten durch das "Notruf mit Lokalisierung"-System (PE112) entspricht dem durch die Verordnung 2016/679 (GDPR) und die Richtlinie 2002/58/EG des Europäischen Parlaments und des Rates festgelegten Rahmen zum Schutz personenbezogener Daten, insbesondere dem Schutz der lebenswichtigen Interessen der betroffenen Person gemäß Artikel 6.1 Absatz 1 Buchstabe d) der Verordnung 2016/679.Die Verarbeitung personenbezogener Daten beschränkt sich ausschließlich auf das Management des "Notruf mit Lokalisierung"-Systems, das mit der in Europa einheitlichen Notrufnummer "112" verwendet wird.Das "Notruf mit Lokalisierung"-System ist nur in der Lage, die folgenden Daten in Bezug auf das Fahrzeug zu erfassen und zu verarbeiten: Fahrgestellnummer, Typ (Personenkraftwagen oder leichtes Nutzfahrzeug), Kraftstofftyp oder
Energiequelle, die letzten drei Standorte und Fahrtrichtungen sowie eine zeitgestempelte Protokolldatei, die die automatische Aktivierung des Systems aufzeichnete.Empfänger der verarbeiteten Daten sind die von den zuständigen nationalen Behörden in dem Gebiet, in dem sie sich befinden, benannten Notrufbearbeitungsstellen, die Empfang und Bearbeitung von Anrufen an die Notrufnummer
"112" mit Priorität durchführen.
NOTIC E
DatenspeicherungAuf die im Speicher des Systems enthaltenen Daten kann bis zu einem Anruf nicht von außerhalb des Systems aus zugegriffen werden. Das System ist nicht nachverfolgbar und wird im normalen Betriebsmodus nicht kontinuierlich überwacht. Die Daten im internen Speicher des Systems werden automatisch und fortlaufend gelöscht. Es werden nur die letzten drei Positionen des Fahrzeugs gespeichert.Bei Auslösung eines Notrufs wird das Datenprotokoll nicht länger als 13 Stunden gespeichert.
NOTIC E
DatenzugriffSie haben das Recht, auf die Daten zuzugreifen und gegebenenfalls einen Antrag auf Berichtigung, Löschung oder Einschränkung der Verarbeitung von personenbezogenen Daten zu stellen, die nicht gemäß den Bestimmungen der Verordnung 2016/679 (DSGVO) verarbeitet wurden. Drittparteien, denen Daten übermittelt wurden, werden über jede Berichtigung, Löschung oder Einschränkung gemäß der genannten Richtlinie

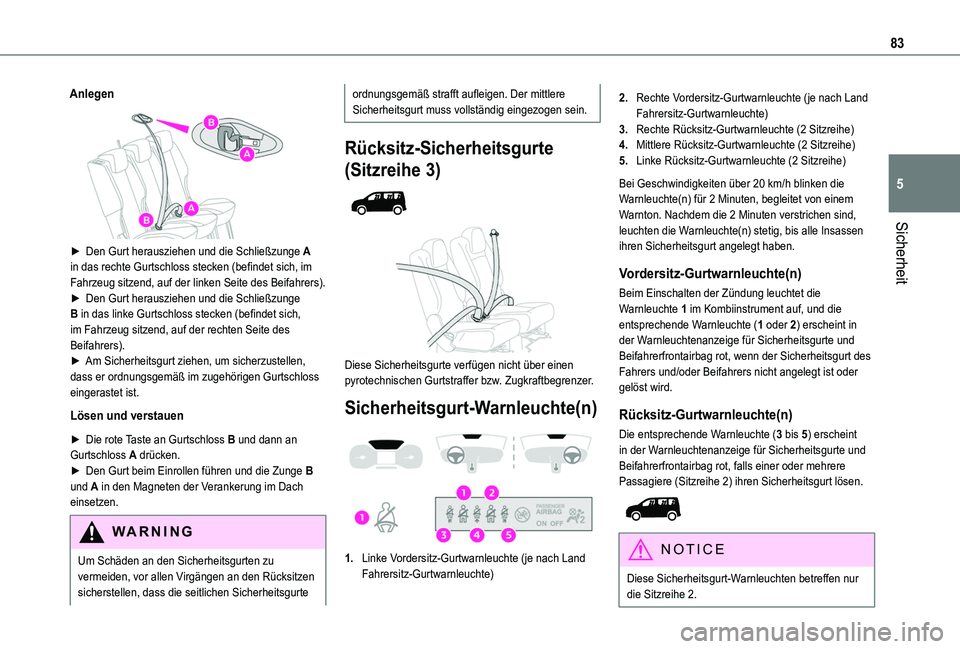

83
Sicherheit
5
Anlegen


► Den Gurt herausziehen und die Schließzunge A in das rechte Gurtschloss stecken (befindet sich, im Fahrzeug sitzend, auf der linken Seite des Beifahrers).► Den Gurt herausziehen und die Schließzunge B in das linke Gurtschloss stecken (befindet sich, im Fahrzeug sitzend, auf der rechten Seite des Beifahrers).► Am Sicherheitsgurt ziehen, um sicherzustellen, dass er ordnungsgemäß im zugehörigen Gurtschloss eingerastet ist.
Lösen und verstauen
► Die rote Taste an Gurtschloss B und dann an
Gurtschloss A drücken.► Den Gurt beim Einrollen führen und die Zunge B und A in den Magneten der Verankerung im Dach einsetzen.
WARNI NG
Um Schäden an den Sicherheitsgurten zu vermeiden, vor allen Virgängen an den Rücksitzen sicherstellen, dass die seitlichen Sicherheitsgurte
ordnungsgemäß strafft aufleigen. Der mittlere Sicherheitsgurt muss vollständig eingezogen sein.
Rücksitz-Sicherheitsgurte
(Sitzreihe 3)


Diese Sicherheitsgurte verfügen nicht über einen pyrotechnischen Gurtstraffer bzw. Zugkraftbegrenzer.
Sicherheitsgurt-Warnleuchte(n)

1.Linke Vordersitz-Gurtwarnleuchte (je nach Land Fahrersitz-Gurtwarnleuchte)
2.Rechte Vordersitz-Gurtwarnleuchte (je nach Land Fahrersitz-Gurtwarnleuchte)
3.Rechte Rücksitz-Gurtwarnleuchte (2 Sitzreihe)
4.Mittlere Rücksitz-Gurtwarnleuchte (2 Sitzreihe)
5.Linke Rücksitz-Gurtwarnleuchte (2 Sitzreihe)
Bei Geschwindigkeiten über 20 km/h blinken die Warnleuchte(n) für 2 Minuten, begleitet von einem Warnton. Nachdem die 2 Minuten verstrichen sind, leuchten die Warnleuchte(n) stetig, bis alle Insassen ihren Sicherheitsgurt angelegt haben.
Vordersitz-Gurtwarnleuchte(n)
Beim Einschalten der Zündung leuchtet die Warnleuchte 1 im Kombiinstrument auf, und die entsprechende Warnleuchte (1 oder 2) erscheint in der Warnleuchtenanzeige für Sicherheitsgurte und Beifahrerfrontairbag rot, wenn der Sicherheitsgurt des Fahrers und/oder Beifahrers nicht angelegt ist oder gelöst wird.
Rücksitz-Gurtwarnleuchte(n)
Die entsprechende Warnleuchte (3 bis 5) erscheint
in der Warnleuchtenanzeige für Sicherheitsgurte und Beifahrerfrontairbag rot, falls einer oder mehrere Passagiere (Sitzreihe 2) ihren Sicherheitsgurt lösen.

NOTIC E
Diese Sicherheitsgurt-Warnleuchten betreffen nur die Sitzreihe 2.

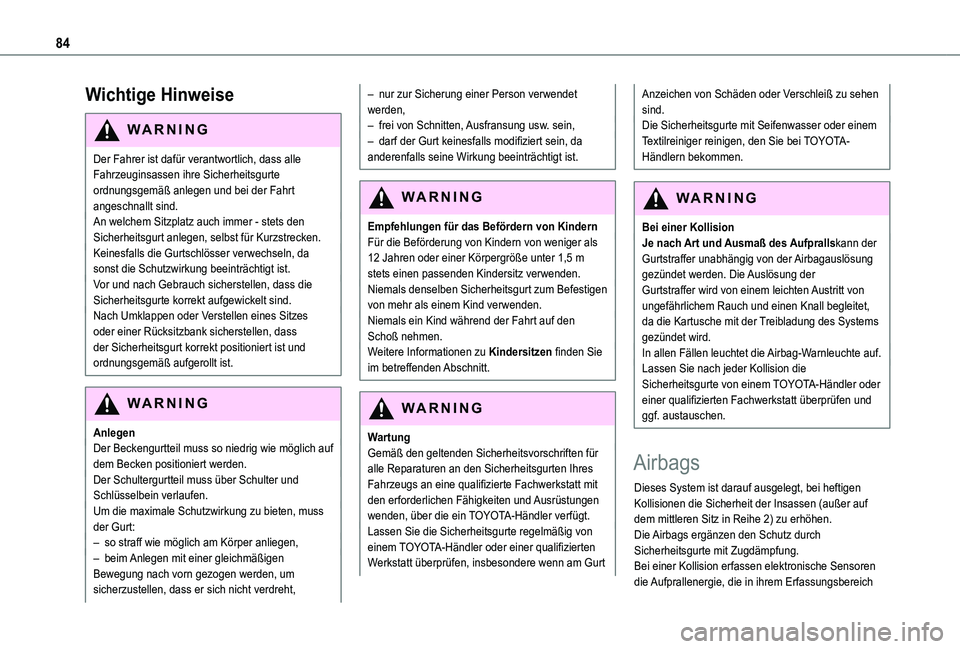

84
Wichtige Hinweise
WARNI NG
Der Fahrer ist dafür verantwortlich, dass alle Fahrzeuginsassen ihre Sicherheitsgurte ordnungsgemäß anlegen und bei der Fahrt angeschnallt sind.An welchem Sitzplatz auch immer - stets den Sicherheitsgurt anlegen, selbst für Kurzstrecken.
Keinesfalls die Gurtschlösser verwechseln, da sonst die Schutzwirkung beeinträchtigt ist.Vor und nach Gebrauch sicherstellen, dass die Sicherheitsgurte korrekt aufgewickelt sind.Nach Umklappen oder Verstellen eines Sitzes oder einer Rücksitzbank sicherstellen, dass der Sicherheitsgurt korrekt positioniert ist und ordnungsgemäß aufgerollt ist.
WARNI NG
AnlegenDer Beckengurtteil muss so niedrig wie möglich auf dem Becken positioniert werden.Der Schultergurtteil muss über Schulter und Schlüsselbein verlaufen.Um die maximale Schutzwirkung zu bieten, muss der Gurt:– so straff wie möglich am Körper anliegen,
– beim Anlegen mit einer gleichmäßigen Bewegung nach vorn gezogen werden, um sicherzustellen, dass er sich nicht verdreht,
– nur zur Sicherung einer Person verwendet werden,– frei von Schnitten, Ausfransung usw. sein,– darf der Gurt keinesfalls modifiziert sein, da anderenfalls seine Wirkung beeinträchtigt ist.
WARNI NG
Empfehlungen für das Befördern von KindernFür die Beförderung von Kindern von weniger als
12 Jahren oder einer Körpergröße unter 1,5 m stets einen passenden Kindersitz verwenden.Niemals denselben Sicherheitsgurt zum Befestigen von mehr als einem Kind verwenden.Niemals ein Kind während der Fahrt auf den Schoß nehmen.Weitere Informationen zu Kindersitzen finden Sie im betreffenden Abschnitt.
WARNI NG
WartungGemäß den geltenden Sicherheitsvorschriften für alle Reparaturen an den Sicherheitsgurten Ihres Fahrzeugs an eine qualifizierte Fachwerkstatt mit den erforderlichen Fähigkeiten und Ausrüstungen wenden, über die ein TOYOTA-Händler verfügt.Lassen Sie die Sicherheitsgurte regelmäßig von
einem TOYOTA-Händler oder einer qualifizierten Werkstatt überprüfen, insbesondere wenn am Gurt
Anzeichen von Schäden oder Verschleiß zu sehen sind.Die Sicherheitsgurte mit Seifenwasser oder einem Textilreiniger reinigen, den Sie bei TOYOTA-Händlern bekommen.
WARNI NG
Bei einer KollisionJe nach Art und Ausmaß des Aufprallskann der Gurtstraffer unabhängig von der Airbagauslösung gezündet werden. Die Auslösung der Gurtstraffer wird von einem leichten Austritt von ungefährlichem Rauch und einen Knall begleitet, da die Kartusche mit der Treibladung des Systems gezündet wird.In allen Fällen leuchtet die Airbag-Warnleuchte auf.Lassen Sie nach jeder Kollision die Sicherheitsgurte von einem TOYOTA-Händler oder einer qualifizierten Fachwerkstatt überprüfen und ggf. austauschen.
Airbags
Dieses System ist darauf ausgelegt, bei heftigen Kollisionen die Sicherheit der Insassen (außer auf dem mittleren Sitz in Reihe 2) zu erhöhen.Die Airbags ergänzen den Schutz durch Sicherheitsgurte mit Zugdämpfung.Bei einer Kollision erfassen elektronische Sensoren die Aufprallenergie, die in ihrem Erfassungsbereich
