49
Ergonomie und Komfort
3

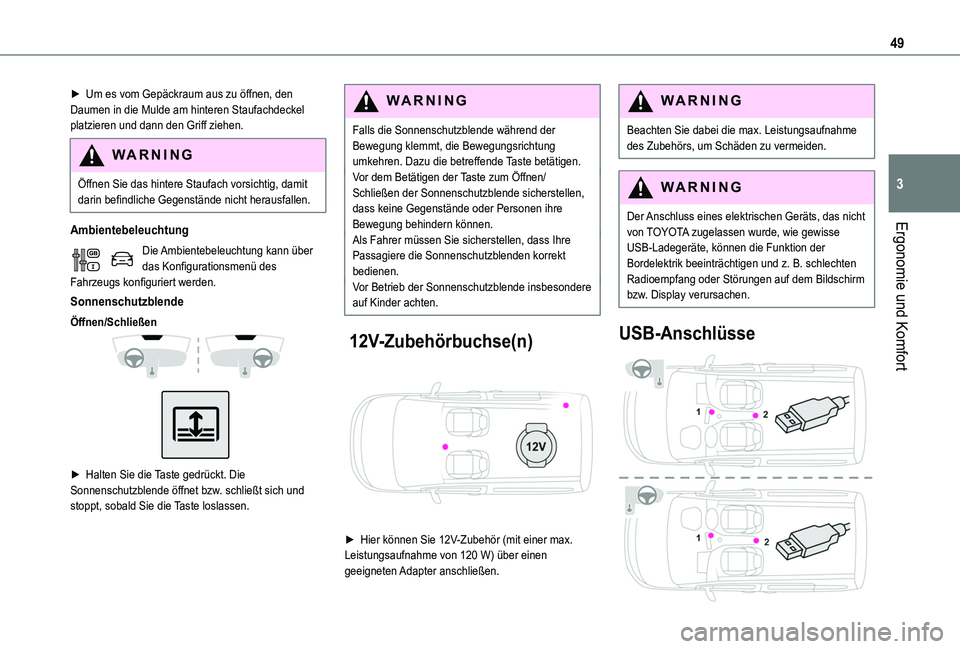

► Um es vom Gepäckraum aus zu öffnen, den Daumen in die Mulde am hinteren Staufachdeckel platzieren und dann den Griff ziehen.
WARNI NG
Öffnen Sie das hintere Staufach vorsichtig, damit darin befindliche Gegenstände nicht herausfallen.
Ambientebeleuchtung
Die Ambientebeleuchtung kann über das Konfigurationsmenü des Fahrzeugs konfiguriert werden.
Sonnenschutzblende
Öffnen/Schließen


► Halten Sie die Taste gedrückt. Die Sonnenschutzblende öffnet bzw. schließt sich und stoppt, sobald Sie die Taste loslassen.
WARNI NG
Falls die Sonnenschutzblende während der Bewegung klemmt, die Bewegungsrichtung umkehren. Dazu die betreffende Taste betätigen.Vor dem Betätigen der Taste zum Öffnen/Schließen der Sonnenschutzblende sicherstellen, dass keine Gegenstände oder Personen ihre Bewegung behindern können.Als Fahrer müssen Sie sicherstellen, dass Ihre Passagiere die Sonnenschutzblenden korrekt bedienen.Vor Betrieb der Sonnenschutzblende insbesondere auf Kinder achten.
12V-Zubehörbuchse(n)

► Hier können Sie 12V-Zubehör (mit einer max. Leistungsaufnahme von 120 W) über einen geeigneten Adapter anschließen.
WARNI NG
Beachten Sie dabei die max. Leistungsaufnahme des Zubehörs, um Schäden zu vermeiden.
WARNI NG
Der Anschluss eines elektrischen Geräts, das nicht von TOYOTA zugelassen wurde, wie gewisse USB-Ladegeräte, können die Funktion der Bordelektrik beeinträchtigen und z. B. schlechten Radioempfang oder Störungen auf dem Bildschirm bzw. Display verursachen.
USB-Anschlüsse

50
Die Anschlüsse 1 und 2 können zum Laden eines Mobilgeräts verwendet werden.Anschluss 1 ermöglicht auch das Senden von Audiodateien zum Audiosystem, um sie über die Lautsprecher des Fahrzeugs wiederzugeben.
NOTIC E
Bei Verbindung mit dem USB-Anschluss werden Mobilgeräte automatisch geladen.Falls die Leistungsaufnahme des Mobilgeräts die Stromversorgungskapazität des Fahrzeugs überschreitet, sehen Sie eine MeldungWeitere Informationen zur Verwendung dieses Ausstattungsmerkmals siehe Abschnitt Audio-Anlage und Telematik.
Anschluss 1 erlaubt ebenfalls die Verbindung eines Smartphone über MirrorLinkTM, Android Auto® oder CarPlay®, um über den Touchscreen auf bestimmte Smartphone-Apps zugreifen können.Für eine optimale Funktion sollten Sie ein Kabel des
Geräteherstellers bzw. ein von ihm zugelassenes Kabel verwenden.Diese Apps können dann über die Lenkradtasten bzw. die Bedienelemente des Audiosystems gesteuert werden.
220 V/50 Hz Steckdose
AC 220 V
50Hz 120W

Sie befindet sich auf der Seite des mittleren Staufachs.Diese Steckdose (max. Leistungsabgabe: 150 W) funktioniert nur bei laufendem Motor sowie Stop & Start im Stoppmodus.► Die Schutzkappe aufklappen.► Sicherstellen, dass die grüne Kontrollleuchte leuchtet.► Schließen Sie Ihr Multimedia- oder Elektrogerät an (Telefonladegerät, Laptop, CD-DVD-Player, Flaschenwärmer usw.)Bei Störungen blinkt die grüne KontrollleuchteLassen Sie die Steckdose von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
WARNI NG
Stets nur ein Gerät an die Steckdose anschließen (keine Verlängerungskabel oder Mehrfachsteckdosen verwenden).Nur Geräte mit Isolationsfestigkeit Klasse II anschließen (auf Gerät aufgeführt).Keine Geräte mit Metallgehäuse (z. B. Trockenrasierer usw.) verwenden.
NOTIC E
Aus Sicherheitsgründen wird die Stromversorgung der Steckdose unterbrochen, wodurch die grüne Kontrollleuchte erlischt, wenn der Stromverbrauch zu hoch ist oder das elektrische System des Fahrzeugs den Strom benötigt oder überlastet ist (aufgrund von sehr schlechten Witterungsbedinungen, elektrischer Überlast usw.).

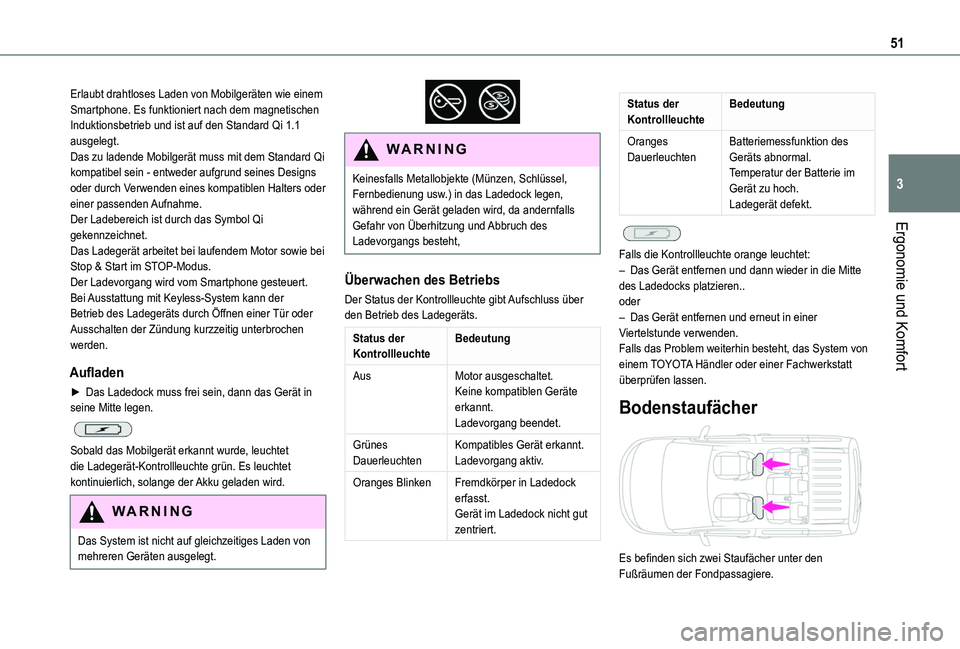

Drahtloses
Smartphone-Ladegerät.

51
Ergonomie und Komfort
3
Erlaubt drahtloses Laden von Mobilgeräten wie einem Smartphone. Es funktioniert nach dem magnetischen Induktionsbetrieb und ist auf den Standard Qi 1.1 ausgelegt.Das zu ladende Mobilgerät muss mit dem Standard Qi kompatibel sein - entweder aufgrund seines Designs oder durch Verwenden eines kompatiblen Halters oder einer passenden Aufnahme.Der Ladebereich ist durch das Symbol Qi gekennzeichnet.Das Ladegerät arbeitet bei laufendem Motor sowie bei Stop & Start im STOP-Modus.Der Ladevorgang wird vom Smartphone gesteuert.Bei Ausstattung mit Keyless-System kann der Betrieb des Ladegeräts durch Öffnen einer Tür oder Ausschalten der Zündung kurzzeitig unterbrochen werden.
Aufladen
► Das Ladedock muss frei sein, dann das Gerät in seine Mitte legen.

Sobald das Mobilgerät erkannt wurde, leuchtet die Ladegerät-Kontrollleuchte grün. Es leuchtet kontinuierlich, solange der Akku geladen wird.
WARNI NG
Das System ist nicht auf gleichzeitiges Laden von mehreren Geräten ausgelegt.


WARNI NG
Keinesfalls Metallobjekte (Münzen, Schlüssel, Fernbedienung usw.) in das Ladedock legen, während ein Gerät geladen wird, da andernfalls Gefahr von Überhitzung und Abbruch des Ladevorgangs besteht,
Überwachen des Betriebs
Der Status der Kontrollleuchte gibt Aufschluss über den Betrieb des Ladegeräts.
Status der KontrollleuchteBedeutung
AusMotor ausgeschaltet.Keine kompatiblen Geräte erkannt.Ladevorgang beendet.
Grünes DauerleuchtenKompatibles Gerät erkannt.Ladevorgang aktiv.
Oranges BlinkenFremdkörper in Ladedock erfasst.Gerät im Ladedock nicht gut zentriert.
Status der KontrollleuchteBedeutung
Oranges DauerleuchtenBatteriemessfunktion des Geräts abnormal.Temperatur der Batterie im Gerät zu hoch.Ladegerät defekt.

Falls die Kontrollleuchte orange leuchtet:– Das Gerät entfernen und dann wieder in die Mitte des Ladedocks platzieren..oder– Das Gerät entfernen und erneut in einer Viertelstunde verwenden.Falls das Problem weiterhin besteht, das System von einem TOYOTA Händler oder einer Fachwerkstatt überprüfen lassen.
Bodenstaufächer

Es befinden sich zwei Staufächer unter den Fußräumen der Fondpassagiere.

52

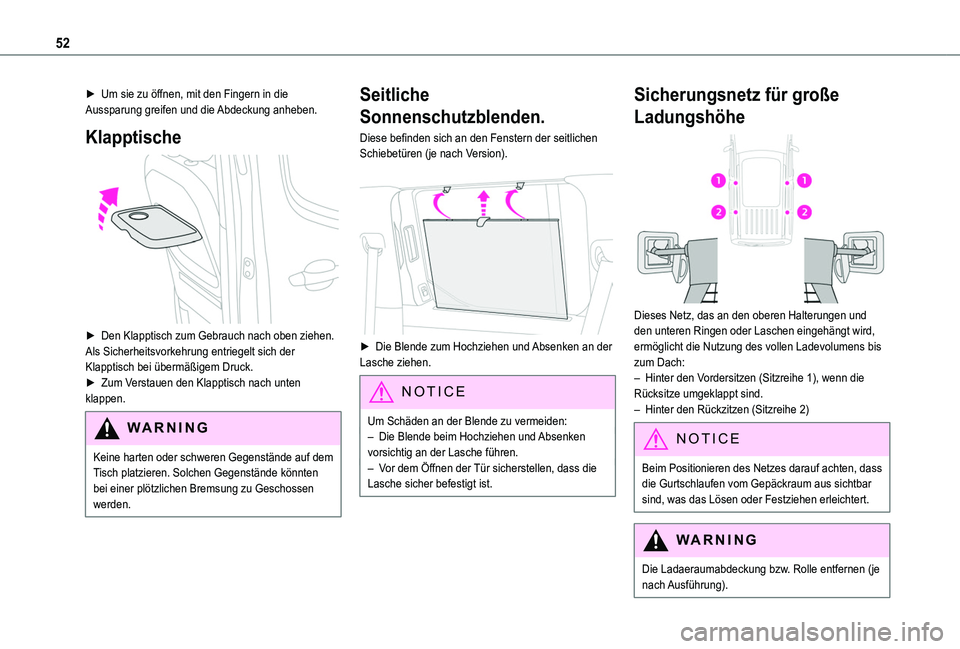

► Um sie zu öffnen, mit den Fingern in die Aussparung greifen und die Abdeckung anheben.
Klapptische

► Den Klapptisch zum Gebrauch nach oben ziehen.Als Sicherheitsvorkehrung entriegelt sich der Klapptisch bei übermäßigem Druck.► Zum Verstauen den Klapptisch nach unten klappen.
WARNI NG
Keine harten oder schweren Gegenstände auf dem Tisch platzieren. Solchen Gegenstände könnten bei einer plötzlichen Bremsung zu Geschossen werden.
Seitliche
Sonnenschutzblenden.
Diese befinden sich an den Fenstern der seitlichen Schiebetüren (je nach Version).

► Die Blende zum Hochziehen und Absenken an der Lasche ziehen.
NOTIC E
Um Schäden an der Blende zu vermeiden:– Die Blende beim Hochziehen und Absenken vorsichtig an der Lasche führen.– Vor dem Öffnen der Tür sicherstellen, dass die Lasche sicher befestigt ist.
Sicherungsnetz für große
Ladungshöhe

Dieses Netz, das an den oberen Halterungen und den unteren Ringen oder Laschen eingehängt wird, ermöglicht die Nutzung des vollen Ladevolumens bis zum Dach:– Hinter den Vordersitzen (Sitzreihe 1), wenn die Rücksitze umgeklappt sind.– Hinter den Rückzitzen (Sitzreihe 2)
NOTIC E
Beim Positionieren des Netzes darauf achten, dass die Gurtschlaufen vom Gepäckraum aus sichtbar sind, was das Lösen oder Festziehen erleichtert.
WARNI NG
Die Ladaeraumabdeckung bzw. Rolle entfernen (je nach Ausführung).

53
Ergonomie und Komfort
3
Montage hinter Sitzreihe 1

► Die Abdeckungen an den oberen Halterungen 1 öffnen.► Das Sicherungsnetz für große Ladungshöhe entrollen.► Ein Ende der Metallstange des Netzes in die entsprechende obere Halterung 1 einsetzen, dann mit dem anderen Ende auf gleiche Weise verfahren.► Die Gurte vollständig herausziehen.

► Die einzelnen Gurte um die Stange 3 wickeln, die sich unter dem Vordersitzpolster (Sitzreihe 1) befindet, dann jeden Karabinerhaken am Ring des entsprechenden Gurts einhängen.► Die Rücksitze umklappen.► Die Gurte festziehen, ohne die Sitzbank anzuheben.► Sicherstellen, dass das Netz korrekt verzurrt und gespannt ist.
Montage hinter Sitzreihe 2

► Die Ladeabdeckung umklappen oder entfernen.
► Die Abdeckungen an den oberen Halterungen 2 öffnen.► Das Sicherungsnetz für große Ladungshöhe entrollen.► Ein Ende der Metallstange des Netzes in die entsprechende obere Halterung 2 einsetzen, dann mit dem anderen Ende auf gleiche Weise verfahren.► Den Haken an jedem der Gurte des Netzes an der entsprechenden Zurröse 4 (auf dem Boden) einhängen.
► Die Gurte festziehen.► Sicherstellen, dass das Netz korrekt verzurrt und gespannt ist.
WARNI NG
Keinesfalls den ISOFIX-Ring verwenden, der zur Befestigung des Gurts eines Kindersitzes mit oberem Haltegurt vorgesehen ist.

54
Höhenverstellbare
Laderaumabdeckung
(entfernbar)
L1
L1


Diese kann in zwei unterschiedlichen Positionen angebracht werden: hoch und niedrig.Sie besteht aus zwei Teilen, die übereinander geklappt werden können.► Zum Zusammenklappen im Laderaum die Abdeckung fassen und nach oben in Richtung Rücksitze umklappen. Aus der niedrigen Position kann diese zusammengeklappt verstaut werden, indem sie in Richtung Rücksitzlehne verschoben wird.
► Zum Anbringen im Laderaum die Abdeckung fassen und zu den Laderaumsäulen hin ausklappen.
NOTIC E
Die maximal zulässige Belastung der Laderaumabdeckung beträgt 25 kg.
Laderaumabdeckung
L2
L2
In der 5-Sitzer-Konfiguration wird diese hinter den Sitzen der zweiten Reihe installiert, während die Sitze der dritten Reihe zusammengeklappt und verstaut sind.In der 7-Sitzer-Konfiguration wird diese hinter den Sitzen der dritten Sitzreihe installiert.
WARNI NG
Im Fall einer plötzlichen Verzögerung können sich Gegenstände, die sich auf der Laderaumabdeckung befinden, in Geschosse verwandeln.
Montage

► Das linke und rechte Ende der Rolle in die Aussparungen A einhängen.► Die Rolle bis zur Laderaumsäule ausziehen.► Die Rollenführungen in die Schienen der Säulen B einsetzen.

► Je nach Ausführung können Sie den Laderaum auch erreichen, indem Sie die Heckscheibe in der Heckklappe öffnen und die Rollenführungen in die Schienen in den Säulen C einhängen.

55
Ergonomie und Komfort
3

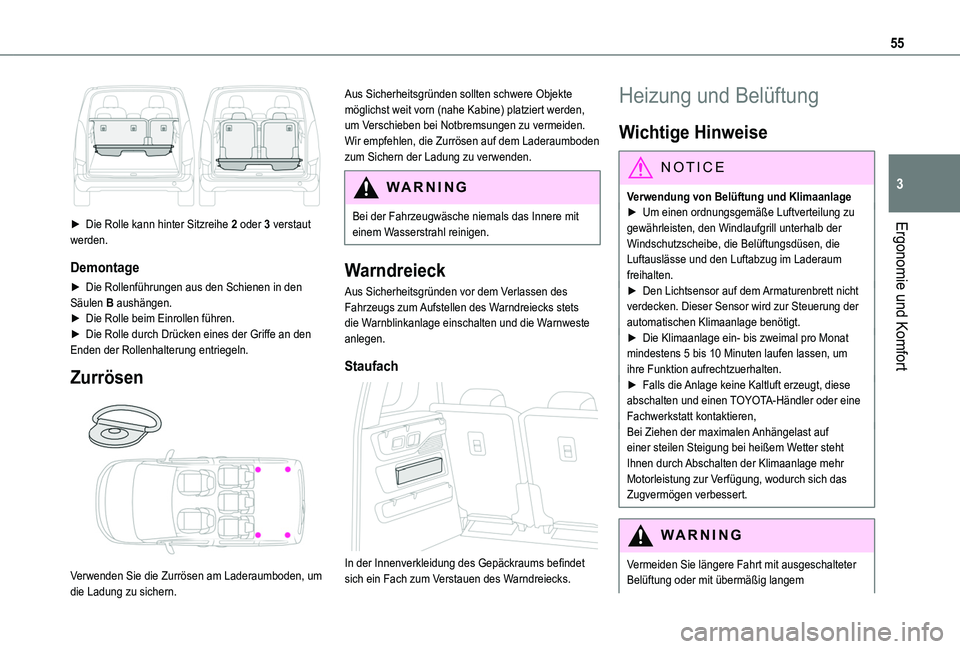

► Die Rolle kann hinter Sitzreihe 2 oder 3 verstaut werden.
Demontage
► Die Rollenführungen aus den Schienen in den Säulen B aushängen.► Die Rolle beim Einrollen führen.► Die Rolle durch Drücken eines der Griffe an den Enden der Rollenhalterung entriegeln.
Zurrösen

Verwenden Sie die Zurrösen am Laderaumboden, um die Ladung zu sichern.
Aus Sicherheitsgründen sollten schwere Objekte möglichst weit vorn (nahe Kabine) platziert werden, um Verschieben bei Notbremsungen zu vermeiden.Wir empfehlen, die Zurrösen auf dem Laderaumboden zum Sichern der Ladung zu verwenden.
WARNI NG
Bei der Fahrzeugwäsche niemals das Innere mit einem Wasserstrahl reinigen.
Warndreieck
Aus Sicherheitsgründen vor dem Verlassen des Fahrzeugs zum Aufstellen des Warndreiecks stets die Warnblinkanlage einschalten und die Warnweste anlegen.
Staufach

In der Innenverkleidung des Gepäckraums befindet sich ein Fach zum Verstauen des Warndreiecks.
Heizung und Belüftung
Wichtige Hinweise
NOTIC E
Verwendung von Belüftung und Klimaanlage► Um einen ordnungsgemäße Luftverteilung zu gewährleisten, den Windlaufgrill unterhalb der
Windschutzscheibe, die Belüftungsdüsen, die Luftauslässe und den Luftabzug im Laderaum freihalten.► Den Lichtsensor auf dem Armaturenbrett nicht verdecken. Dieser Sensor wird zur Steuerung der automatischen Klimaanlage benötigt.► Die Klimaanlage ein- bis zweimal pro Monat mindestens 5 bis 10 Minuten laufen lassen, um ihre Funktion aufrechtzuerhalten.► Falls die Anlage keine Kaltluft erzeugt, diese abschalten und einen TOYOTA-Händler oder eine Fachwerkstatt kontaktieren,Bei Ziehen der maximalen Anhängelast auf einer steilen Steigung bei heißem Wetter steht Ihnen durch Abschalten der Klimaanlage mehr Motorleistung zur Verfügung, wodurch sich das Zugvermögen verbessert.
WARNI NG
Vermeiden Sie längere Fahrt mit ausgeschalteter Belüftung oder mit übermäßig langem

56

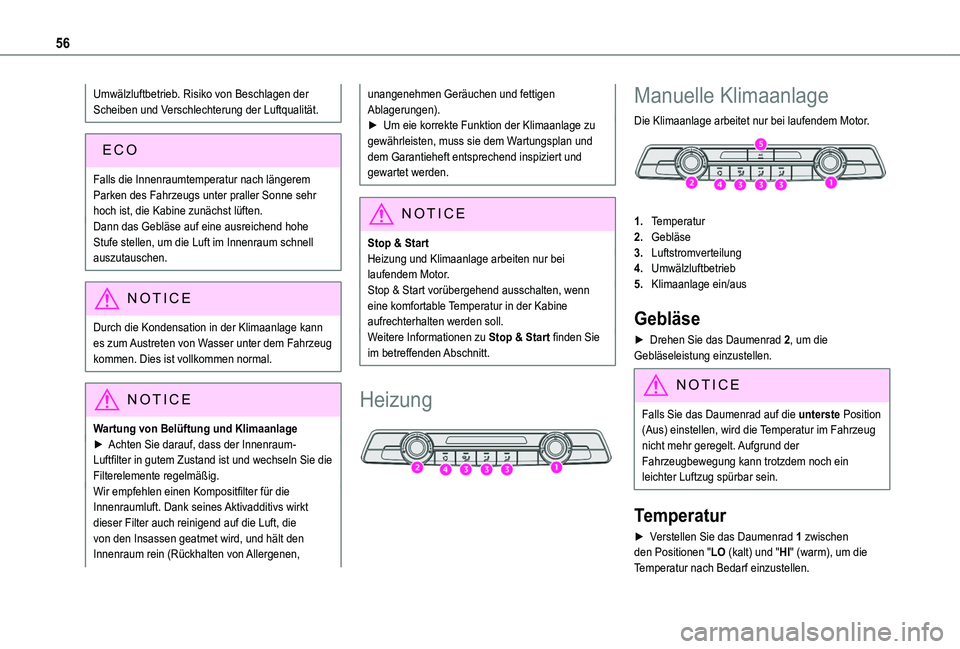

Umwälzluftbetrieb. Risiko von Beschlagen der Scheiben und Verschlechterung der Luftqualität.
Falls die Innenraumtemperatur nach längerem Parken des Fahrzeugs unter praller Sonne sehr hoch ist, die Kabine zunächst lüften.Dann das Gebläse auf eine ausreichend hohe Stufe stellen, um die Luft im Innenraum schnell
auszutauschen.
NOTIC E
Durch die Kondensation in der Klimaanlage kann es zum Austreten von Wasser unter dem Fahrzeug kommen. Dies ist vollkommen normal.
NOTIC E
Wartung von Belüftung und Klimaanlage► Achten Sie darauf, dass der Innenraum-Luftfilter in gutem Zustand ist und wechseln Sie die Filterelemente regelmäßig.Wir empfehlen einen Kompositfilter für die Innenraumluft. Dank seines Aktivadditivs wirkt dieser Filter auch reinigend auf die Luft, die von den Insassen geatmet wird, und hält den Innenraum rein (Rückhalten von Allergenen,
unangenehmen Geräuchen und fettigen Ablagerungen).► Um eie korrekte Funktion der Klimaanlage zu gewährleisten, muss sie dem Wartungsplan und dem Garantieheft entsprechend inspiziert und gewartet werden.
NOTIC E
Stop & StartHeizung und Klimaanlage arbeiten nur bei laufendem Motor.Stop & Start vorübergehend ausschalten, wenn eine komfortable Temperatur in der Kabine aufrechterhalten werden soll.Weitere Informationen zu Stop & Start finden Sie im betreffenden Abschnitt.
Heizung

Manuelle Klimaanlage
Die Klimaanlage arbeitet nur bei laufendem Motor.

1.Temperatur
2.Gebläse
3.Luftstromverteilung
4.Umwälzluftbetrieb
5.Klimaanlage ein/aus
Gebläse
► Drehen Sie das Daumenrad 2, um die Gebläseleistung einzustellen.
NOTIC E
Falls Sie das Daumenrad auf die unterste Position (Aus) einstellen, wird die Temperatur im Fahrzeug nicht mehr geregelt. Aufgrund der Fahrzeugbewegung kann trotzdem noch ein leichter Luftzug spürbar sein.
Temperatur
► Verstellen Sie das Daumenrad 1 zwischen den Positionen "LO (kalt) und "HI" (warm), um die Temperatur nach Bedarf einzustellen.
