Instrumente
1

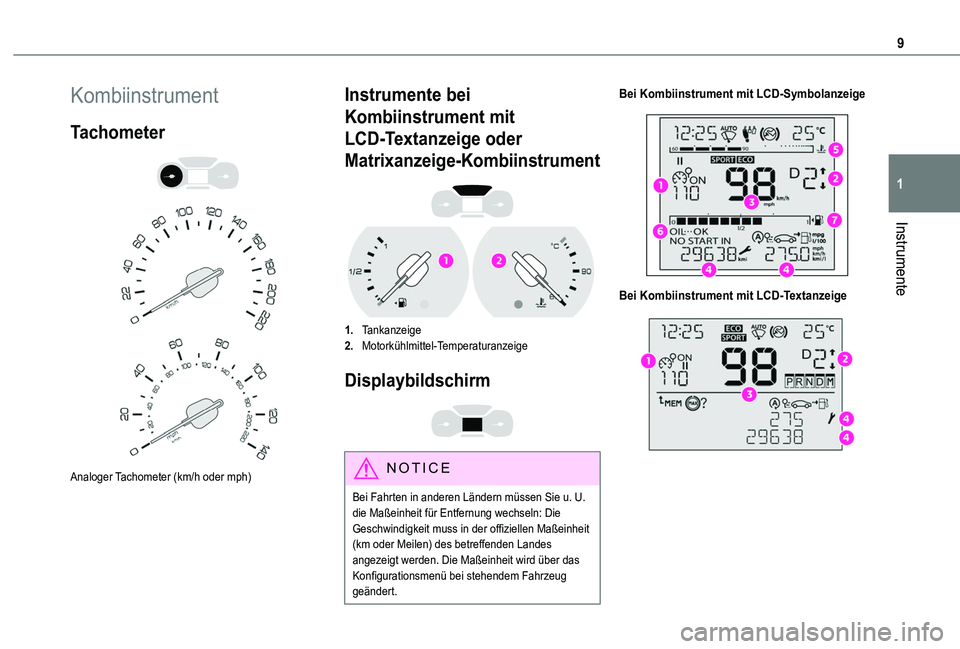

Kombiinstrument
Tachometer


Analoger Tachometer (km/h oder mph)
Instrumente bei
Kombiinstrument mit
LCD-Textanzeige oder
Matrixanzeige-Kombiinstrument

1.Tankanzeige
2.Motorkühlmittel-Temperaturanzeige
Displaybildschirm

NOTIC E
Bei Fahrten in anderen Ländern müssen Sie u. U. die Maßeinheit für Entfernung wechseln: Die Geschwindigkeit muss in der offiziellen Maßeinheit (km oder Meilen) des betreffenden Landes angezeigt werden. Die Maßeinheit wird über das Konfigurationsmenü bei stehendem Fahrzeug geändert.
Bei Kombiinstrument mit LCD-Symbolanzeige

Bei Kombiinstrument mit LCD-Textanzeige

10
Bei Matrixanzeige-Kombiinstrument

1.Einstellung der Geschwindigkeitsregelung oder des Geschwindigkeitsbegrenzers
2.SchaltanzeigeFahrstufe bei Automatikgetriebe
3.Digitaler Tachometer (km/h oder mph) mit LCD-Symbolen bei Kombiinstrument mit LCD-TextanzeigeAnzeigebereich bei Matrixanzeige-Kombiinstrument: Warn- oder Funktionsstatusmeldung, Fahrtcomputer, digitaler
Tachometer (km/h oder mph), usw.
4.Wartungshinweisleuchte, Kilometerzähler (km oder Meilen) und Tageskilometerzähler (km oder Meilen)Anzeigebereich bei Kombiinstrument mit LCD-Textanzeige: Warn- oder Funktionsstatusmeldung, Tageskilometerzähler, usw.
5.Motorkühlmittel-Temperaturanzeige
6.Motorölstandanzeige
7.Tankanzeige

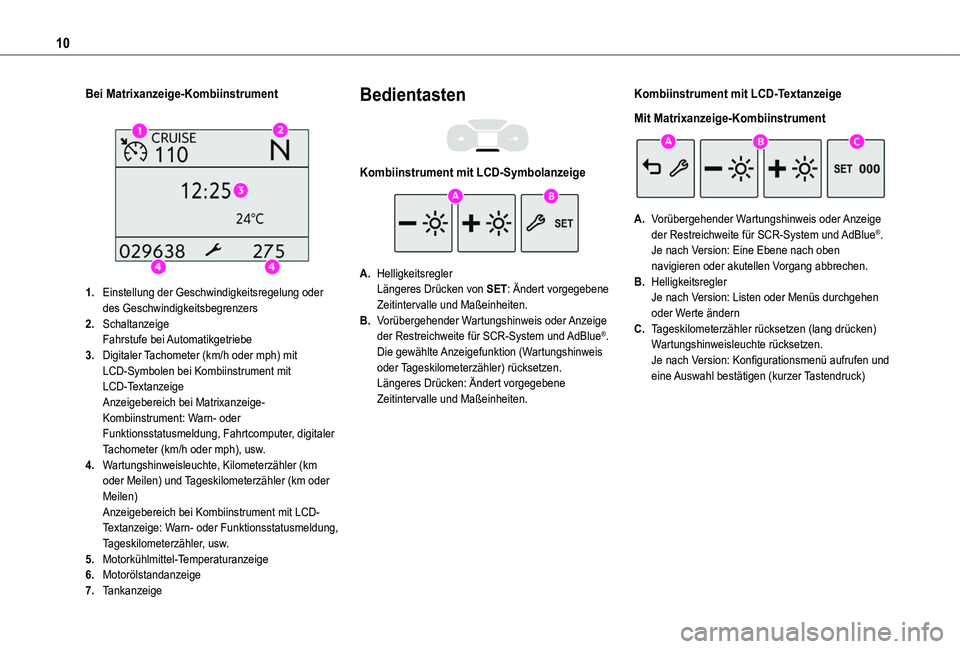

Bedientasten

Kombiinstrument mit LCD-Symbolanzeige
A.HelligkeitsreglerLängeres Drücken von SET: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
B.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite für SCR-System und AdBlue®.Die gewählte Anzeigefunktion (Wartungshinweis oder Tageskilometerzähler) rücksetzen.Längeres Drücken: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
Kombiinstrument mit LCD-Textanzeige
Mit Matrixanzeige-Kombiinstrument
A.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite für SCR-System und AdBlue®.
Je nach Version: Eine Ebene nach oben navigieren oder akutellen Vorgang abbrechen.
B.HelligkeitsreglerJe nach Version: Listen oder Menüs durchgehen oder Werte ändern
C.Tageskilometerzähler rücksetzen (lang drücken)Wartungshinweisleuchte rücksetzen.Je nach Version: Konfigurationsmenü aufrufen und eine Auswahl bestätigen (kurzer Tastendruck)

11
Instrumente
1
Drehzahlmesser


Drehzahlmesser (x 1000 U/min)
Warn- und Kontrollleuchten
Die als Symbole ausgeführten Warn- und Kontrollleuchten informieren Sie über das Vorliegen von Störungen (Warnleuchten) sowie über den Betriebsstatus eines Systems (EIN- bzw. AUS-Kontrollleuchten). Gewisse Leuchten reagieren auf zwei Arten (Dauerleuchten oder Blinken) und/oder mit verschiedenen Farben.
Zugeordnete Warnungen
Das Ansprechen einer Leuchte kann von einem Signalton und/oder einer Meldung auf einem Display begleitet werden.
Durch den Bezug zwischen Art der Warnung und Betriebsstatus des Fahrzeugs können Sie direkt ableiten, ob eine Situation normal ist oder ob eine
Störung vorliegt: Siehe die Beschreibungen zu den einzelnen Leuchten, um Einzelheiten zu erfahren.
Beim Einschalten der Zündung
Beim Einschalten der Zündung leuchten gewisse rote und orangefarbene Warnleuchten für ein paar Sekunden auf. Diese Warnleuchten sollten normalerweise nach dem Motorstart erlöschen.Weitere Informationen zu den Systemen und Funktionen finden Sie im betreffenden Abschnitt.
Dauerleuchten von
Warnleuchten
Falls eine rote oder orangefarbene Warnleuchte anspricht, verweist dies auf eine Störung, die Maßnahmen erfordert.
Falls eine Warnleuchte kontinuierlich leuchtet
Die Bezugsverweise (1), (2) und (3) in der Beschreibung der Warn- und Kontrollleuchten geben Aufschluss darüber, ob Sie nach Ergreifen der empfohlenen Maßnahmen einen Händler oder eine Fachwerkstatt kontaktieren sollten.
(1): Das Fahrzeug umgehend anhalten.Anhalten, sobald dies gefahrlos möglich ist, und die Zündung ausschalten.(2): Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.(3): Einen TOYOTA-Händler oder eine Fachwerkstatt aufsuchen.
Liste der Warn- und
Kontrollleuchten
Rote Warn-/Kontrollleuchten
STOPDauerleuchten zusammen mit anderer Warnleuchte begleitet von einer Meldung und einem Signalton.Ernster Defekt in Motor, Bremssystem, Servolenkung, Automatikgetriebe oder schwere Störung der Elektrik erfasst.(1) und dann (2) ausführen.
MotoröldruckDauerleuchten.Es besteht eine Störung im Schmiersystem des Motors.(1) und dann (2) ausführen.
BremsenDauerleuchten.Der Bremsflüssigkeitsstand ist erheblich zu niedrig.(1) ausführen und dann Bremsflüssigkeit nachfüllen,
die den Empfehlungen des Herstellers entspricht. Falls die Störung weiterhin vorliegt, (2) ausführen.Dauerleuchten.Die elektronische Bremskraftverteilung (EBFD) ist defekt.(1) und dann (2) ausführen.

12

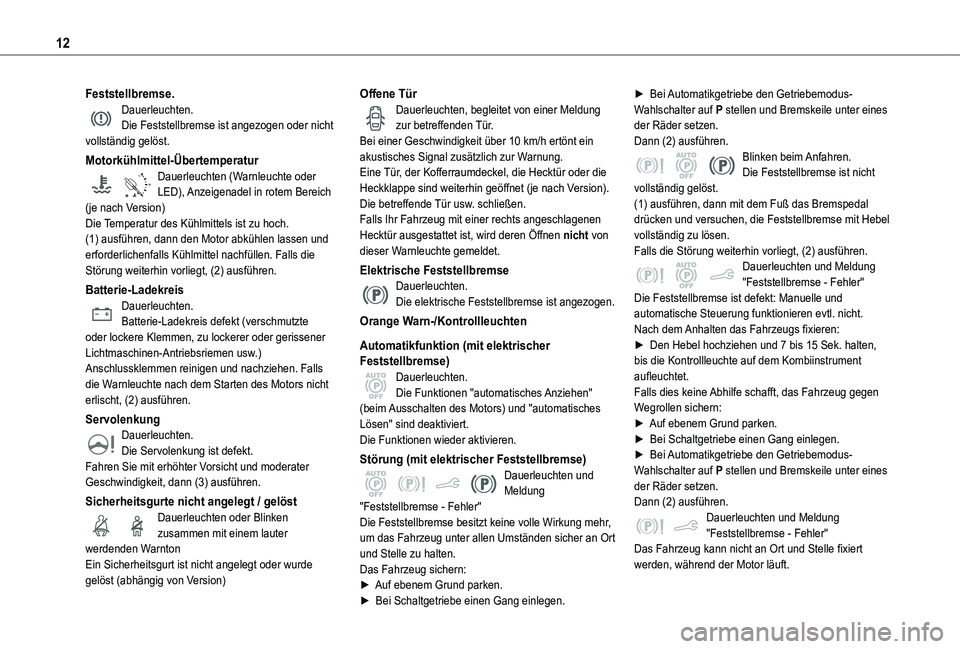

Feststellbremse.Dauerleuchten.Die Feststellbremse ist angezogen oder nicht vollständig gelöst.
Motorkühlmittel-Übertemperatur
90°CDauerleuchten (Warnleuchte oder LED), Anzeigenadel in rotem Bereich (je nach Version)Die Temperatur des Kühlmittels ist zu hoch.(1) ausführen, dann den Motor abkühlen lassen und erforderlichenfalls Kühlmittel nachfüllen. Falls die Störung weiterhin vorliegt, (2) ausführen.
Batterie-LadekreisDauerleuchten.Batterie-Ladekreis defekt (verschmutzte oder lockere Klemmen, zu lockerer oder gerissener Lichtmaschinen-Antriebsriemen usw.)Anschlussklemmen reinigen und nachziehen. Falls die Warnleuchte nach dem Starten des Motors nicht erlischt, (2) ausführen.
ServolenkungDauerleuchten.
Die Servolenkung ist defekt.Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit, dann (3) ausführen.
Sicherheitsgurte nicht angelegt / gelöstDauerleuchten oder Blinken zusammen mit einem lauter werdenden WarntonEin Sicherheitsgurt ist nicht angelegt oder wurde gelöst (abhängig von Version)
Offene TürDauerleuchten, begleitet von einer Meldung zur betreffenden Tür.Bei einer Geschwindigkeit über 10 km/h ertönt ein akustisches Signal zusätzlich zur Warnung.Eine Tür, der Kofferraumdeckel, die Hecktür oder die Heckklappe sind weiterhin geöffnet (je nach Version).Die betreffende Tür usw. schließen.Falls Ihr Fahrzeug mit einer rechts angeschlagenen Hecktür ausgestattet ist, wird deren Öffnen nicht von dieser Warnleuchte gemeldet.
Elektrische FeststellbremseDauerleuchten.Die elektrische Feststellbremse ist angezogen.
Orange Warn-/Kontrollleuchten
Automatikfunktion (mit elektrischer Feststellbremse)Dauerleuchten.Die Funktionen "automatisches Anziehen" (beim Ausschalten des Motors) und "automatisches Lösen" sind deaktiviert.Die Funktionen wieder aktivieren.
Störung (mit elektrischer Feststellbremse)Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Feststellbremse besitzt keine volle Wirkung mehr, um das Fahrzeug unter allen Umständen sicher an Ort und Stelle zu halten.Das Fahrzeug sichern:► Auf ebenem Grund parken.
► Bei Schaltgetriebe einen Gang einlegen.
► Bei Automatikgetriebe den Getriebemodus-Wahlschalter auf P stellen und Bremskeile unter eines der Räder setzen.Dann (2) ausführen.Blinken beim Anfahren.Die Feststellbremse ist nicht vollständig gelöst.(1) ausführen, dann mit dem Fuß das Bremspedal drücken und versuchen, die Feststellbremse mit Hebel vollständig zu lösen.Falls die Störung weiterhin vorliegt, (2) ausführen.Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Feststellbremse ist defekt: Manuelle und automatische Steuerung funktionieren evtl. nicht.Nach dem Anhalten das Fahrzeugs fixieren:► Den Hebel hochziehen und 7 bis 15 Sek. halten, bis die Kontrollleuchte auf dem Kombiinstrument aufleuchtet.Falls dies keine Abhilfe schafft, das Fahrzeug gegen Wegrollen sichern:► Auf ebenem Grund parken.► Bei Schaltgetriebe einen Gang einlegen.
► Bei Automatikgetriebe den Getriebemodus-Wahlschalter auf P stellen und Bremskeile unter eines der Räder setzen.Dann (2) ausführen.Dauerleuchten und Meldung "Feststellbremse - Fehler"Das Fahrzeug kann nicht an Ort und Stelle fixiert werden, während der Motor läuft.

13
Instrumente
1
Falls das manuelle Anziehen bzw. Lösen nicht funktioniert, ist der elektrische Feststellbremshebel defekt.Bei einem Defekt des elektrischen Feststellbremshebels aktiviert sich automatisch die Feststellbremsautomatik und muss permanent verwendet werden.(2) ausführen.

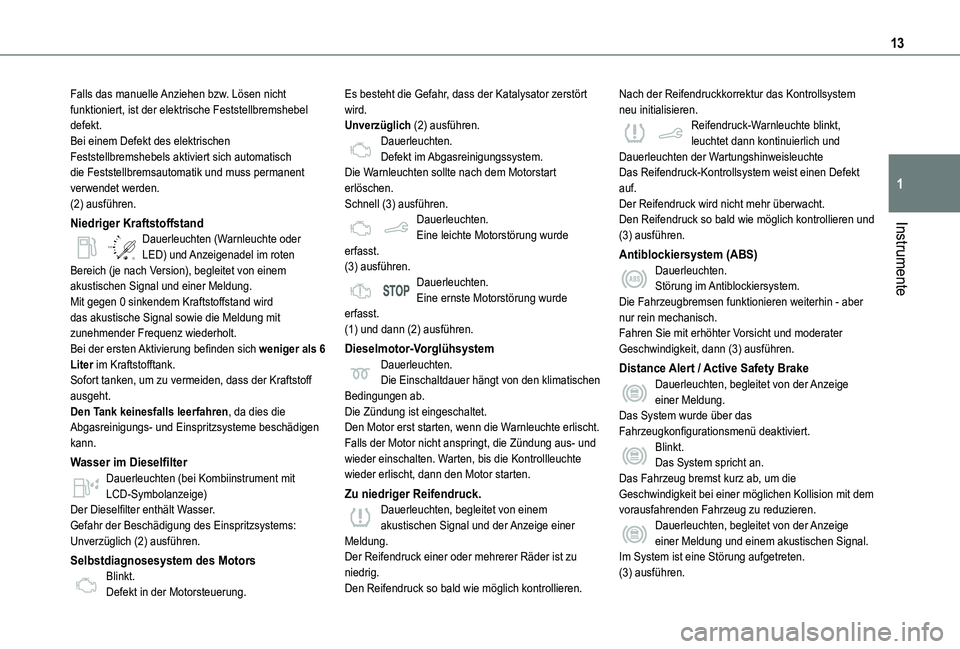

Niedriger Kraftstoffstand
/2
1 1Dauerleuchten (Warnleuchte oder LED) und Anzeigenadel im roten Bereich (je nach Version), begleitet von einem akustischen Signal und einer Meldung.Mit gegen 0 sinkendem Kraftstoffstand wird das akustische Signal sowie die Meldung mit zunehmender Frequenz wiederholt.Bei der ersten Aktivierung befinden sich weniger als 6 Liter im Kraftstofftank.Sofort tanken, um zu vermeiden, dass der Kraftstoff ausgeht.Den Tank keinesfalls leerfahren, da dies die Abgasreinigungs- und Einspritzsysteme beschädigen kann.
Wasser im DieselfilterDauerleuchten (bei Kombiinstrument mit LCD-Symbolanzeige)Der Dieselfilter enthält Wasser.Gefahr der Beschädigung des Einspritzsystems: Unverzüglich (2) ausführen.
Selbstdiagnosesystem des MotorsBlinkt.Defekt in der Motorsteuerung.
Es besteht die Gefahr, dass der Katalysator zerstört wird.Unverzüglich (2) ausführen.Dauerleuchten.Defekt im Abgasreinigungssystem.Die Warnleuchten sollte nach dem Motorstart erlöschen.Schnell (3) ausführen.Dauerleuchten.Eine leichte Motorstörung wurde erfasst.(3) ausführen.Dauerleuchten.Eine ernste Motorstörung wurde erfasst.(1) und dann (2) ausführen.
Dieselmotor-VorglühsystemDauerleuchten.Die Einschaltdauer hängt von den klimatischen Bedingungen ab.Die Zündung ist eingeschaltet.Den Motor erst starten, wenn die Warnleuchte erlischt.Falls der Motor nicht anspringt, die Zündung aus- und
wieder einschalten. Warten, bis die Kontrollleuchte wieder erlischt, dann den Motor starten.
Zu niedriger Reifendruck.Dauerleuchten, begleitet von einem akustischen Signal und der Anzeige einer Meldung.Der Reifendruck einer oder mehrerer Räder ist zu niedrig.Den Reifendruck so bald wie möglich kontrollieren.
Nach der Reifendruckkorrektur das Kontrollsystem neu initialisieren.Reifendruck-Warnleuchte blinkt, leuchtet dann kontinuierlich und Dauerleuchten der WartungshinweisleuchteDas Reifendruck-Kontrollsystem weist einen Defekt auf.Der Reifendruck wird nicht mehr überwacht.Den Reifendruck so bald wie möglich kontrollieren und (3) ausführen.
Antiblockiersystem (ABS)Dauerleuchten.Störung im Antiblockiersystem.Die Fahrzeugbremsen funktionieren weiterhin - aber nur rein mechanisch.Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit, dann (3) ausführen.
Distance Alert / Active Safety BrakeDauerleuchten, begleitet von der Anzeige einer Meldung.Das System wurde über das Fahrzeugkonfigurationsmenü deaktiviert.
Blinkt.Das System spricht an.Das Fahrzeug bremst kurz ab, um die Geschwindigkeit bei einer möglichen Kollision mit dem vorausfahrenden Fahrzeug zu reduzieren.Dauerleuchten, begleitet von der Anzeige einer Meldung und einem akustischen Signal.Im System ist eine Störung aufgetreten.(3) ausführen.

14
Dauerleuchten.Im System ist eine Störung aufgetreten.Falls diese Warnleuchten nach Ausschalten und erneutem Einschalten des Motors aufleuchten, den Vorgang (3) ausführen.
Partikelfilter (Diesel)Dauerleuchten, begleitet von einem akustischen Signal und einer Meldung bezüglich der Partikelfilter-Verstopfungsgefahr.Der Partikelfilter ist im Begriff zu verstopfen.Sobald es die Verkehrsbedingungen zulassen, den Partikelfilter regenerieren, indem Sie mit einer Geschwindigkeit von mindestens 60 km/h fahren, bis die Warnleuchte erlischt.Dauerleuchten, begleitet von einem akustischen Signal und der Meldung, dass der Additivstand im Partikelfilter zu niedrig ist.Der Mindeststand im Additivtank ist erreicht.So bald wie möglich nachfüllen: (3) ausführen.
AirbagsDauerleuchten.
Einer der Airbags oder einer der pyrotechnischen Gurtstraffer weist einen Defekt auf.(3) ausführen.
Beifahrerfrontairbag (EIN)Dauerleuchten.Der Beifahrerfrontairbag ist aktiviert.System ist auf "ON" geschaltet.In diesem Fall KEINESFALLS einen "nach hinten gerichteten" Kindersitz auf dem Beifahrersitz installieren - Gefahr schwerer Verletzungen!
Beifahrerfrontairbag (AUS)Dauerleuchten.Der Beifahrerfrontairbag ist deaktiviert.System ist auf "OFF" geschaltet.Es kann ein "nach hinten gerichteter" Kindersitz installiert werden, außer die Airbags sind gestört (Airbag-Warnleuchte leuchtet auf).
Dynamische Stabilitätskontrolle (DSC) und Anti-Schlupfregelung (ASR)Dauerleuchten.Das System ist deaktiviert.Die Taste drücken, um es wieder zu aktivieren.Das DSC/ASR-System wird beim Anfahren automatisch ab einer Geschwindigkeit von ca. 50 km/h aktiviert.Blinkt.Das DSC-/ASR-System (dynamische Stabilitätskontrolle/Antischlupfregelung) spricht bei Traktionsverlust oder Radschlupf an.Dauerleuchten.Störung im DSC-/ASR-System(3) ausführen.
BerganfahrhilfeDauerleuchten und Meldung "Rückrollschutzsystem defekt" o.ä.Im System ist eine Störung aufgetreten.(3) ausführen.
Notbremsfunktion gestört (mit elektrischer Feststellbremse)Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Notbremsfunktion bietet keine volle Wirkung.
Falls eine automatische Freigabe nicht möglich ist, die Freigabe manuell durchführen oder (3) ausführen.
Aktiver SpurhalteassistentDauerleuchten.Das System wurde automatisch deaktiviert oder in den Bereitschaftsmodus versetzt.Kontrollleuchte blinkt.Sie sind dabei, eine unterbrochene Spurmarkierung ohne Betätigung der Blinker zu überfahren.Das System wird aktiviert und korrigiert die Spurabweichung auf der Seite mit der erkannten Spurmarkierung.Dauerleuchten.Im System ist eine Störung aufgetreten.(3) ausführen.
AdBlue® (mit Euro 6.2/ 6.3)Leuchtet beim Starten des Motors für etwa 30 Sekunden, während eine Meldung die Restreichweite anzeigt.Die Restreichweite beträgt zwischen 2400 und 800
km.Füllen Sie AdBlue® nach.Dauerleuchten nach Einschalten der Zündung, begleitet von einem Signalton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt zwischen 800 und 100 km.UmgehendAdBlue® nachfüllen oder (3) ausführen.Blinken, begleitet von einem Warnton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt weniger als 100 km.

15
Instrumente
1
Sie müssen umgehend AdBlue® nachfüllen, um eine Motorsperre zu vermeiden, oder (3) ausführen.Blinken, begleitet von einem Warnton und einer Meldung, dass weiteres Starten unterbunden wird.Der AdBlue®-Additivtank ist leer: die gesetzlich vorgeschriebene Motorstartsperre spricht an und unterbindet den Motorstart.Um den Motor wieder anlassen zu können, AdBlue® nachfüllen oder (2) ausführen.Dabei ist es obligatorisch, dass Sie mindestens 5 l AdBlue® in den Additivtank einfüllen.
SCR Abgasreinigungssystem (Diesel)Dauerleuchten nach Einschalten der Zündung, begleitet von einem Signalton und einer Meldung.Ein Störung in der SCR-Abgasnachbehandlung wurde erkannt.Diese Warnung verschwindet, sobald die Emissionen wieder im Normalbereich liegen.Blinken der AdBlue®-Warnleuchte beim Einschalten der Zündung sowie Dauerleuchten der
Wartungshinweisleuchte und der Motorwarnleuchte (Selbstdiagnose), begleitet von einem Signalton und einer Meldung der verfügbaren Restreichweite.Je nach angezeigter Meldung können Sie noch bis zu 1100 km fahren, bevor die Motorstartsperre ein Anlassen des Motors verhindert.Sofort (3) ausführen, um eine Motorstartsperre zu verhindern.Blinken der AdBlue®-
Warnleuchte beim Einschalten
der Zündung sowie Dauerleuchten der Wartungshinweisleuchte und der Motorwarnleuchte (Selbstdiagnose), begleitet von einem Signalton und einer Meldung, dass Motorstarts unterbunden sind.Die Motorstartsperre verhindert einen Neustart des Motors (über die zulässige Restreichweite hinaus nach Erkennen eines Mangels in der Abgasreinigung).Um den Motor wieder anlassen zu können, (2) ausführen.
WartungVorübergehend eingeschaltet, begleitet von der Anzeige einer Meldung.Es wurden ein oder mehrere kleinere Defekte erkannt, für die es keine spezielle Warnleuchte gibt.Identifizieren Sie die Ursache des Defekts anhand der im Kombiinstrument angezeigten Meldung.Bestimmte Anomalien können Sie selbst beheben, z.B. eine offene Tür oder den Beginn der Sättigung des Partikelfilters.Bei allen anderen Störungen, wie z.B. einem Fehler im Reifendruck-Kontrollsystem, (3) ausführen.Dauerleuchten, begleitet von der Anzeige einer Meldung.
Es wurden ein oder mehrere größere Defekte erkannt, für die es keine spezielle Warnleuchte gibt.Identifizieren Sie die Ursache des Defekts anhand der im Kombiinstrument angezeigten Meldung, dann (3) ausführen.Dauerleuchten und Meldung "Feststellbremse - Fehler"Das automatische Lösen der elektrischen Feststellbremse ist nicht verfügbar.
(2) ausführen.
Dauerleuchten der Servicehinweisleuchte sowie Blinken und dann Leuchten des Schraubenschlüssels.Das Wartungsintervall wurde überschritten.Fahrzeug so bald wie möglich warten lassen.Nur bei Dieselmotoren.
NebelschlussleuchteDauerleuchten.Die Leuchte ist eingeschaltet.
Grüne Warn-/Kontrollleuchten
Stop & StartDauerleuchten.Wenn das Fahrzeug anhält, schaltet das Stop & Start-System den Motor in den STOP-Modus (Stoppautomatik).Blinkt vorübergehend.Der STOP-Modus ist vorübergehend nicht verfügbar oder der START-Modus (Startautomatik) wird automatisch ausgelöst.
Fahrassistent bei GefälleDauerleuchten.Das System wurde aktiviert, aber die
Bedingungen für die Regelung sind nicht erfüllt (Steigung, Geschwindigkeit zu hoch, eingelegter Gang).Kontrollleuchte blinkt.Die Funktion spricht an.Das Fahrzeug wird abgebremst und die Bremsleuchten leuchten während der Bergabfahrt auf.

16
Eco-ModusDauerleuchten.Eco-Modus ist aktiviert.Zur Senkung des Kraftstoffverbrauchs werden bestimmte Parameter angepasst.
Automatischer WischerbetriebDauerleuchten.Der automatische Wischerbetrieb ist aktiviert.
NebelscheinwerferDauerleuchten.Die Nebelscheinwerfer leuchten.
StandlichtDauerleuchten.Die Leuchten sind eingeschaltet.
BlinkerBlinkerkontrollleuchte mit akustischem Signal.Die Blinker sind eingeschaltet.
AbblendlichtDauerleuchten.Die Leuchten sind eingeschaltet.
Abblendautomatik
Dauerleuchten.Die Funktion wurde über den Touchscreen (Menü Fahrbeleuchtung/Fahrzeug) aktiviert.Der Lichterschalterhebel befindet sich in Position "AUTO".
Blaue Warn-/Kontrollleuchten
HauptscheinwerferDauerleuchten.
Die Leuchten sind eingeschaltet.
Schwarz/weiße Warnleuchten
Bremspedal betätigenDauerleuchten.Kein oder unzureichendes Drücken des Bremspedals.Bei einem Automatikgetriebe und laufendem Motor muss das Bremspedal vor dem Lösen der Feststellbremse gedrückt werden, um die Position P (Parksperre) des Getriebes aufheben zu können.
Kupplungspedal betätigenDauerleuchten.Stop & Start: Der Wechsel in den START-Modus (Startautomatik) wird verhindert, da das Kupplungspedal nicht vollständig gedrückt ist.Das Kupplungspedal bis zum Anschlag drücken.
Automatischer WischerbetriebDauerleuchten.Wischautomatik der Frontscheibe ist aktiviert.
Kontrollleuchten
Wartungshinweisleuchte
Die Wartungshinweisleuchte wird im Kombiinstrument angezeigt. Je nach Fahrzeugversion:– Die Displayzeile des Kilometerzählers zeigt die verbleibende Entfernung bis zur nächsten fälligen Wartung bzw. die zurückgelegte Strecke seit der verpassten Wartung (durch Vorzeichen "-" gekennzeichnet).– Eine Warnmeldung gibt die verbleibende Distanz
sowie den Zeitraum bis zur Fälligkeit der nächsten
Wartung an bzw. gibt die Information, wie lange diese bereits überfällig ist.
WerkzeugschlüsselsymbolLeuchtet beim Einschalten der Zündung vorübergehend auf.Es verbleiben zwischen 3000 km und 1000 km, bis der nächste Service fällig wird.Bei eingeschalteter Zündung Dauerleuchten.Der nächste Service ist in weniger als 1000 km fällig.Lassen Sie das Fahrzeug möglichst bald warten.
"Schraubenschlüssel" blinktBlinken, dann Dauerleuchten bei Einschalten der Zündung.(Bei Dieselmotoren zusammen mit der Wartungshinweisleuchte)Das Wartungsintervall wurde überschritten.Lassen Sie Fahrzeug so bald wie möglich warten.
NOTIC E
Die angegebene Entfernung (in Meilen oder Kilometern) wird nach der zurückgelegten Strecke und der seit dem letzten Service verstrichenen Zeit berechnet.Der Alarm kann kurz vor dem Fälligkeitsdatum ausgelöst werden.
Rücksetzen der Wartungshinweisleuchte
Die Wartungshinweisleuchte muss nach jedem Service zurückgesetzt werden.► Die Zündung ausschalten.
