2019 TOYOTA PROACE CITY VERSO Betriebsanleitungen (in German)

41
Ergonomie und Komfort
3

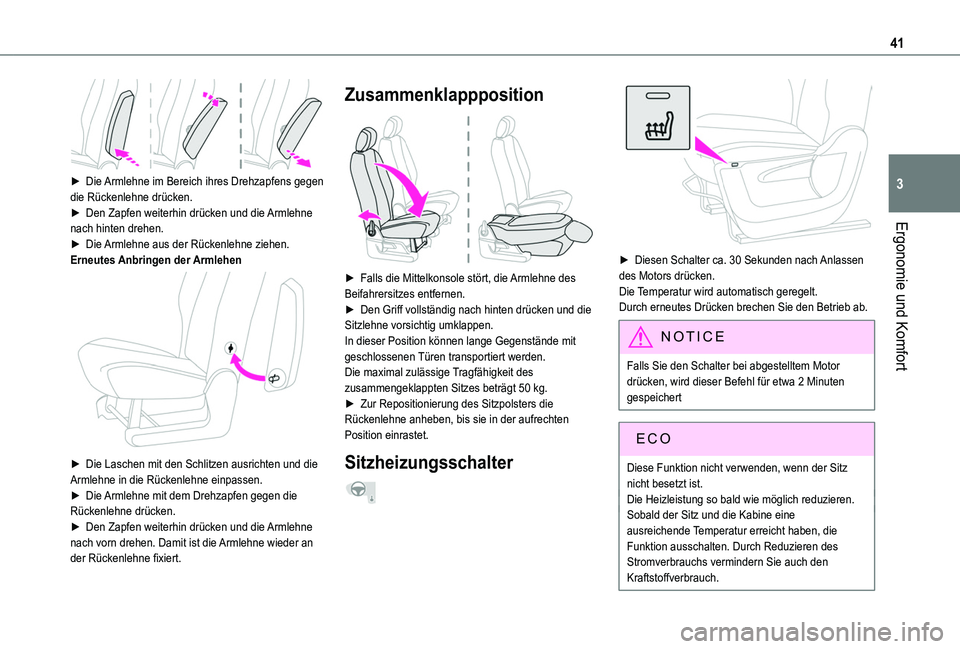

► Die Armlehne im Bereich ihres Drehzapfens gegen die Rückenlehne drücken.► Den Zapfen weiterhin drücken und die Armlehne nach hinten drehen.
► Die Armlehne aus der Rückenlehne ziehen.Erneutes Anbringen der Armlehen

► Die Laschen mit den Schlitzen ausrichten und die Armlehne in die Rückenlehne einpassen.► Die Armlehne mit dem Drehzapfen gegen die Rückenlehne drücken.► Den Zapfen weiterhin drücken und die Armlehne nach vorn drehen. Damit ist die Armlehne wieder an der Rückenlehne fixiert.
Zusammenklappposition

► Falls die Mittelkonsole stört, die Armlehne des Beifahrersitzes entfernen.► Den Griff vollständig nach hinten drücken und die Sitzlehne vorsichtig umklappen.In dieser Position können lange Gegenstände mit geschlossenen Türen transportiert werden.Die maximal zulässige Tragfähigkeit des zusammengeklappten Sitzes beträgt 50 kg.► Zur Repositionierung des Sitzpolsters die Rückenlehne anheben, bis sie in der aufrechten Position einrastet.
Sitzheizungsschalter


► Diesen Schalter ca. 30 Sekunden nach Anlassen des Motors drücken.Die Temperatur wird automatisch geregelt.Durch erneutes Drücken brechen Sie den Betrieb ab.
NOTIC E
Falls Sie den Schalter bei abgestelltem Motor drücken, wird dieser Befehl für etwa 2 Minuten gespeichert
ECO
Diese Funktion nicht verwenden, wenn der Sitz nicht besetzt ist.Die Heizleistung so bald wie möglich reduzieren.Sobald der Sitz und die Kabine eine ausreichende Temperatur erreicht haben, die Funktion ausschalten. Durch Reduzieren des Stromverbrauchs vermindern Sie auch den Kraftstoffverbrauch.

42
WARNI NG

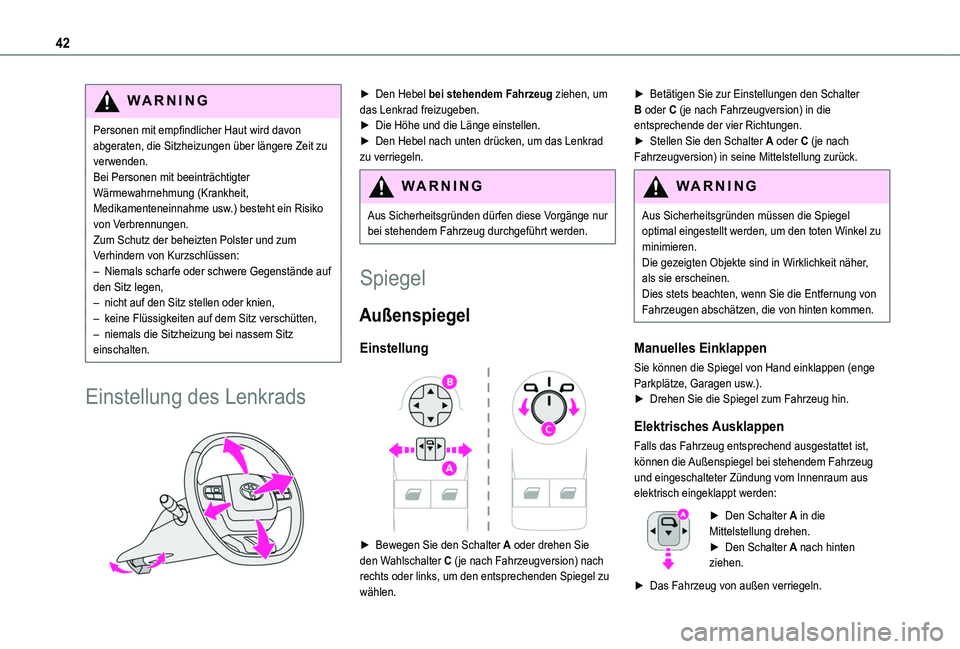

Personen mit empfindlicher Haut wird davon abgeraten, die Sitzheizungen über längere Zeit zu verwenden.Bei Personen mit beeinträchtigter Wärmewahrnehmung (Krankheit, Medikamenteneinnahme usw.) besteht ein Risiko von Verbrennungen.Zum Schutz der beheizten Polster und zum Verhindern von Kurzschlüssen:– Niemals scharfe oder schwere Gegenstände auf den Sitz legen,– nicht auf den Sitz stellen oder knien,– keine Flüssigkeiten auf dem Sitz verschütten,– niemals die Sitzheizung bei nassem Sitz einschalten.
Einstellung des Lenkrads

► Den Hebel bei stehendem Fahrzeug ziehen, um das Lenkrad freizugeben.► Die Höhe und die Länge einstellen.► Den Hebel nach unten drücken, um das Lenkrad zu verriegeln.
WARNI NG
Aus Sicherheitsgründen dürfen diese Vorgänge nur bei stehendem Fahrzeug durchgeführt werden.
Spiegel
Außenspiegel
Einstellung

► Bewegen Sie den Schalter A oder drehen Sie den Wahlschalter C (je nach Fahrzeugversion) nach rechts oder links, um den entsprechenden Spiegel zu wählen.
► Betätigen Sie zur Einstellungen den Schalter B oder C (je nach Fahrzeugversion) in die entsprechende der vier Richtungen.► Stellen Sie den Schalter A oder C (je nach Fahrzeugversion) in seine Mittelstellung zurück.
WARNI NG
Aus Sicherheitsgründen müssen die Spiegel optimal eingestellt werden, um den toten Winkel zu
minimieren.Die gezeigten Objekte sind in Wirklichkeit näher, als sie erscheinen.Dies stets beachten, wenn Sie die Entfernung von Fahrzeugen abschätzen, die von hinten kommen.
Manuelles Einklappen
Sie können die Spiegel von Hand einklappen (enge Parkplätze, Garagen usw.).► Drehen Sie die Spiegel zum Fahrzeug hin.
Elektrisches Ausklappen
Falls das Fahrzeug entsprechend ausgestattet ist, können die Außenspiegel bei stehendem Fahrzeug und eingeschalteter Zündung vom Innenraum aus elektrisch eingeklappt werden:
► Den Schalter A in die Mittelstellung drehen.
► Den Schalter A nach hinten ziehen.
► Das Fahrzeug von außen verriegeln.

43
Ergonomie und Komfort
3

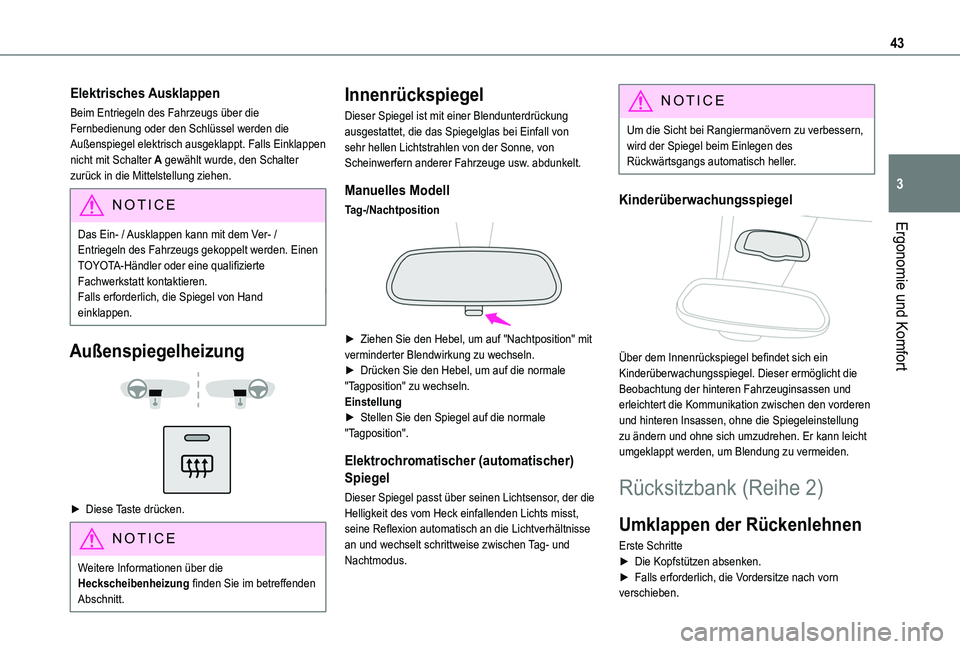

Elektrisches Ausklappen
Beim Entriegeln des Fahrzeugs über die Fernbedienung oder den Schlüssel werden die Außenspiegel elektrisch ausgeklappt. Falls Einklappen nicht mit Schalter A gewählt wurde, den Schalter zurück in die Mittelstellung ziehen.
NOTIC E
Das Ein- / Ausklappen kann mit dem Ver- /
Entriegeln des Fahrzeugs gekoppelt werden. Einen TOYOTA-Händler oder eine qualifizierte Fachwerkstatt kontaktieren.Falls erforderlich, die Spiegel von Hand einklappen.
Außenspiegelheizung


► Diese Taste drücken.
NOTIC E
Weitere Informationen über die Heckscheibenheizung finden Sie im betreffenden
Abschnitt.
Innenrückspiegel
Dieser Spiegel ist mit einer Blendunterdrückung ausgestattet, die das Spiegelglas bei Einfall von sehr hellen Lichtstrahlen von der Sonne, von Scheinwerfern anderer Fahrzeuge usw. abdunkelt.
Manuelles Modell
Tag-/Nachtposition

► Ziehen Sie den Hebel, um auf "Nachtposition" mit verminderter Blendwirkung zu wechseln.► Drücken Sie den Hebel, um auf die normale "Tagposition" zu wechseln.Einstellung► Stellen Sie den Spiegel auf die normale "Tagposition".
Elektrochromatischer (automatischer)
Spiegel
Dieser Spiegel passt über seinen Lichtsensor, der die Helligkeit des vom Heck einfallenden Lichts misst, seine Reflexion automatisch an die Lichtverhältnisse an und wechselt schrittweise zwischen Tag- und
Nachtmodus.
NOTIC E
Um die Sicht bei Rangiermanövern zu verbessern, wird der Spiegel beim Einlegen des Rückwärtsgangs automatisch heller.
Kinderüberwachungsspiegel

Über dem Innenrückspiegel befindet sich ein Kinderüberwachungsspiegel. Dieser ermöglicht die Beobachtung der hinteren Fahrzeuginsassen und erleichtert die Kommunikation zwischen den vorderen und hinteren Insassen, ohne die Spiegeleinstellung zu ändern und ohne sich umzudrehen. Er kann leicht umgeklappt werden, um Blendung zu vermeiden.
Rücksitzbank (Reihe 2)
Umklappen der Rückenlehnen
Erste Schritte► Die Kopfstützen absenken.► Falls erforderlich, die Vordersitze nach vorn verschieben.

44

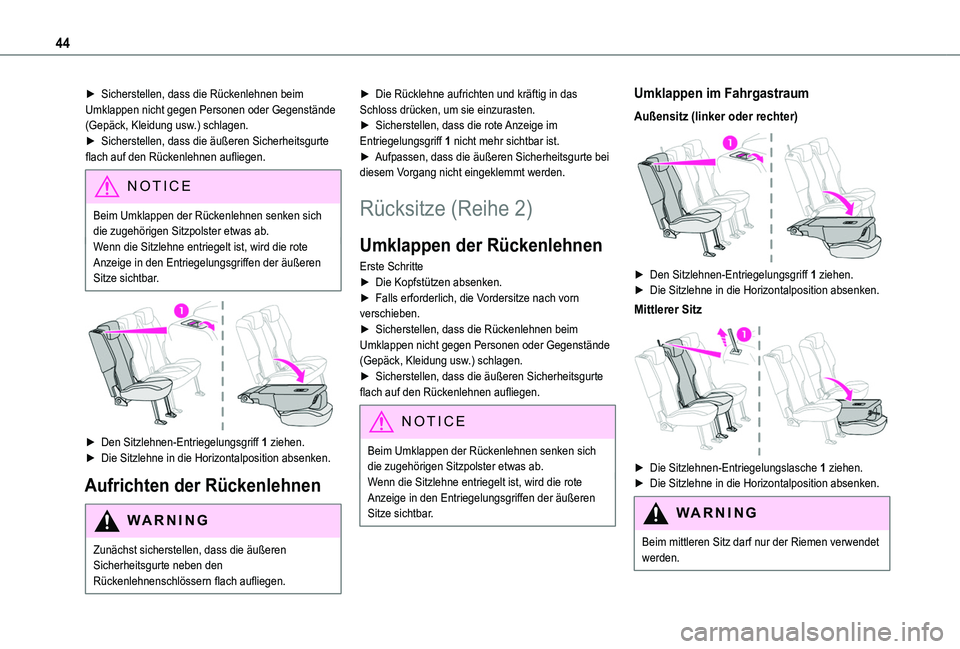

► Sicherstellen, dass die Rückenlehnen beim Umklappen nicht gegen Personen oder Gegenstände (Gepäck, Kleidung usw.) schlagen.► Sicherstellen, dass die äußeren Sicherheitsgurte flach auf den Rückenlehnen aufliegen.
NOTIC E
Beim Umklappen der Rückenlehnen senken sich die zugehörigen Sitzpolster etwas ab.
Wenn die Sitzlehne entriegelt ist, wird die rote Anzeige in den Entriegelungsgriffen der äußeren Sitze sichtbar.


► Den Sitzlehnen-Entriegelungsgriff 1 ziehen.► Die Sitzlehne in die Horizontalposition absenken.
Aufrichten der Rückenlehnen
WARNI NG
Zunächst sicherstellen, dass die äußeren Sicherheitsgurte neben den Rückenlehnenschlössern flach aufliegen.
► Die Rücklehne aufrichten und kräftig in das Schloss drücken, um sie einzurasten.► Sicherstellen, dass die rote Anzeige im Entriegelungsgriff 1 nicht mehr sichtbar ist.► Aufpassen, dass die äußeren Sicherheitsgurte bei diesem Vorgang nicht eingeklemmt werden.
Rücksitze (Reihe 2)
Umklappen der Rückenlehnen
Erste Schritte► Die Kopfstützen absenken.► Falls erforderlich, die Vordersitze nach vorn verschieben.► Sicherstellen, dass die Rückenlehnen beim Umklappen nicht gegen Personen oder Gegenstände (Gepäck, Kleidung usw.) schlagen.► Sicherstellen, dass die äußeren Sicherheitsgurte flach auf den Rückenlehnen aufliegen.
NOTIC E
Beim Umklappen der Rückenlehnen senken sich die zugehörigen Sitzpolster etwas ab.Wenn die Sitzlehne entriegelt ist, wird die rote Anzeige in den Entriegelungsgriffen der äußeren Sitze sichtbar.
Umklappen im Fahrgastraum
Außensitz (linker oder rechter)

► Den Sitzlehnen-Entriegelungsgriff 1 ziehen.► Die Sitzlehne in die Horizontalposition absenken.
Mittlerer Sitz

► Die Sitzlehnen-Entriegelungslasche 1 ziehen.► Die Sitzlehne in die Horizontalposition absenken.
WARNI NG
Beim mittleren Sitz darf nur der Riemen verwendet werden.

45
Ergonomie und Komfort
3

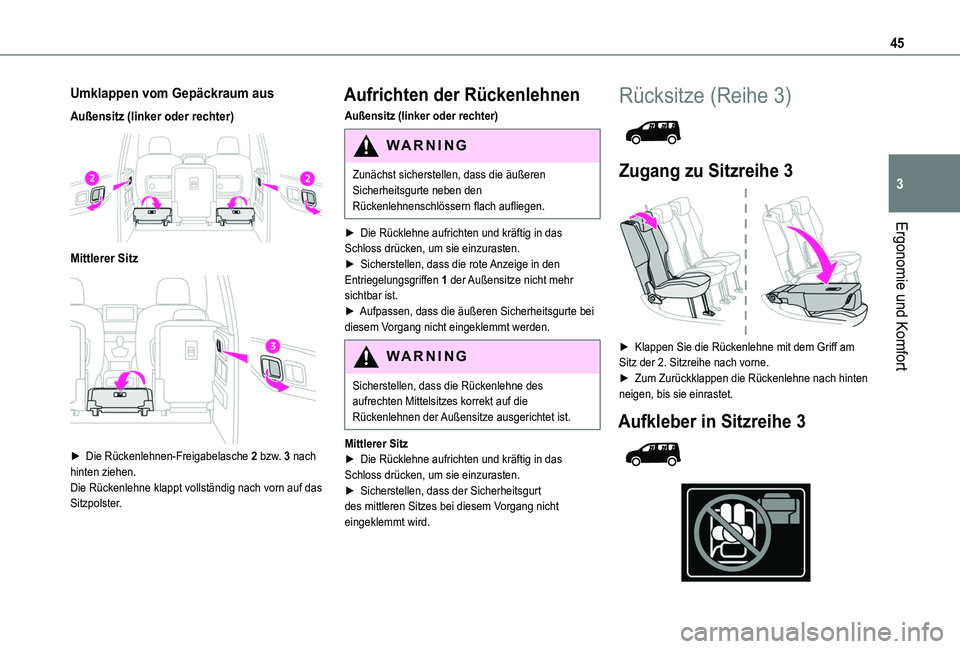

Umklappen vom Gepäckraum aus
Außensitz (linker oder rechter)

Mittlerer Sitz

► Die Rückenlehnen-Freigabelasche 2 bzw. 3 nach hinten ziehen.Die Rückenlehne klappt vollständig nach vorn auf das Sitzpolster.
Aufrichten der Rückenlehnen
Außensitz (linker oder rechter)
WARNI NG
Zunächst sicherstellen, dass die äußeren Sicherheitsgurte neben den Rückenlehnenschlössern flach aufliegen.
► Die Rücklehne aufrichten und kräftig in das
Schloss drücken, um sie einzurasten.► Sicherstellen, dass die rote Anzeige in den Entriegelungsgriffen 1 der Außensitze nicht mehr sichtbar ist.► Aufpassen, dass die äußeren Sicherheitsgurte bei diesem Vorgang nicht eingeklemmt werden.
WARNI NG
Sicherstellen, dass die Rückenlehne des aufrechten Mittelsitzes korrekt auf die Rückenlehnen der Außensitze ausgerichtet ist.
Mittlerer Sitz► Die Rücklehne aufrichten und kräftig in das Schloss drücken, um sie einzurasten.► Sicherstellen, dass der Sicherheitsgurt des mittleren Sitzes bei diesem Vorgang nicht eingeklemmt wird.
Rücksitze (Reihe 3)

Zugang zu Sitzreihe 3

► Klappen Sie die Rückenlehne mit dem Griff am Sitz der 2. Sitzreihe nach vorne.► Zum Zurückklappen die Rückenlehne nach hinten neigen, bis sie einrastet.
Aufkleber in Sitzreihe 3

46

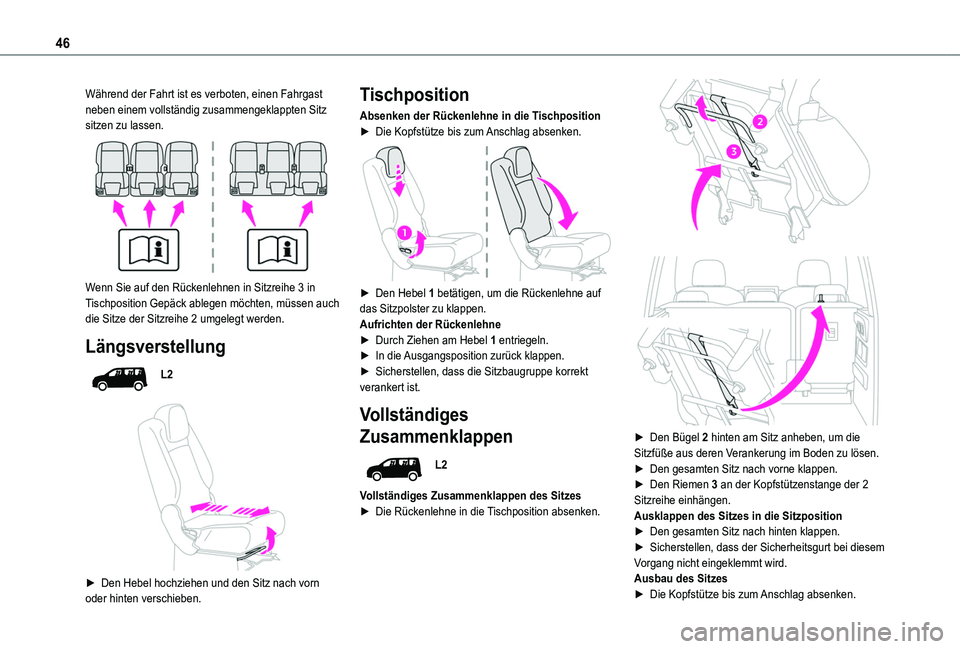

Während der Fahrt ist es verboten, einen Fahrgast neben einem vollständig zusammengeklappten Sitz sitzen zu lassen.

Wenn Sie auf den Rückenlehnen in Sitzreihe 3 in Tischposition Gepäck ablegen möchten, müssen auch die Sitze der Sitzreihe 2 umgelegt werden.
Längsverstellung
L2


► Den Hebel hochziehen und den Sitz nach vorn oder hinten verschieben.
Tischposition
Absenken der Rückenlehne in die Tischposition► Die Kopfstütze bis zum Anschlag absenken.

► Den Hebel 1 betätigen, um die Rückenlehne auf das Sitzpolster zu klappen.Aufrichten der Rückenlehne► Durch Ziehen am Hebel 1 entriegeln.► In die Ausgangsposition zurück klappen.► Sicherstellen, dass die Sitzbaugruppe korrekt verankert ist.
Vollständiges
Zusammenklappen
L2
Vollständiges Zusammenklappen des Sitzes► Die Rückenlehne in die Tischposition absenken.


► Den Bügel 2 hinten am Sitz anheben, um die Sitzfüße aus deren Verankerung im Boden zu lösen.► Den gesamten Sitz nach vorne klappen.► Den Riemen 3 an der Kopfstützenstange der 2 Sitzreihe einhängen.Ausklappen des Sitzes in die Sitzposition► Den gesamten Sitz nach hinten klappen.► Sicherstellen, dass der Sicherheitsgurt bei diesem Vorgang nicht eingeklemmt wird.Ausbau des Sitzes► Die Kopfstütze bis zum Anschlag absenken.

47
Ergonomie und Komfort
3

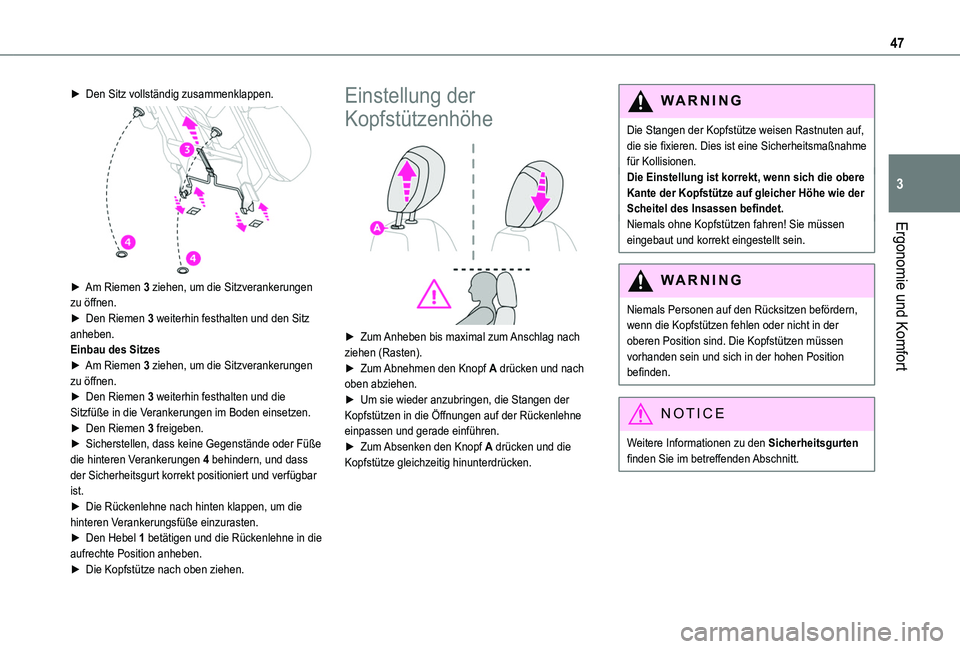

► Den Sitz vollständig zusammenklappen.

► Am Riemen 3 ziehen, um die Sitzverankerungen zu öffnen.► Den Riemen 3 weiterhin festhalten und den Sitz anheben.Einbau des Sitzes► Am Riemen 3 ziehen, um die Sitzverankerungen zu öffnen.► Den Riemen 3 weiterhin festhalten und die Sitzfüße in die Verankerungen im Boden einsetzen.► Den Riemen 3 freigeben.► Sicherstellen, dass keine Gegenstände oder Füße
die hinteren Verankerungen 4 behindern, und dass der Sicherheitsgurt korrekt positioniert und verfügbar ist.► Die Rückenlehne nach hinten klappen, um die hinteren Verankerungsfüße einzurasten.► Den Hebel 1 betätigen und die Rückenlehne in die aufrechte Position anheben.► Die Kopfstütze nach oben ziehen.
Einstellung der
Kopfstützenhöhe

► Zum Anheben bis maximal zum Anschlag nach ziehen (Rasten).► Zum Abnehmen den Knopf A drücken und nach oben abziehen.► Um sie wieder anzubringen, die Stangen der Kopfstützen in die Öffnungen auf der Rückenlehne einpassen und gerade einführen.► Zum Absenken den Knopf A drücken und die Kopfstütze gleichzeitig hinunterdrücken.
WARNI NG
Die Stangen der Kopfstütze weisen Rastnuten auf, die sie fixieren. Dies ist eine Sicherheitsmaßnahme für Kollisionen.Die Einstellung ist korrekt, wenn sich die obere Kante der Kopfstütze auf gleicher Höhe wie der Scheitel des Insassen befindet.Niemals ohne Kopfstützen fahren! Sie müssen eingebaut und korrekt eingestellt sein.
WARNI NG
Niemals Personen auf den Rücksitzen befördern, wenn die Kopfstützen fehlen oder nicht in der oberen Position sind. Die Kopfstützen müssen vorhanden sein und sich in der hohen Position befinden.
NOTIC E
Weitere Informationen zu den Sicherheitsgurten finden Sie im betreffenden Abschnitt.

48

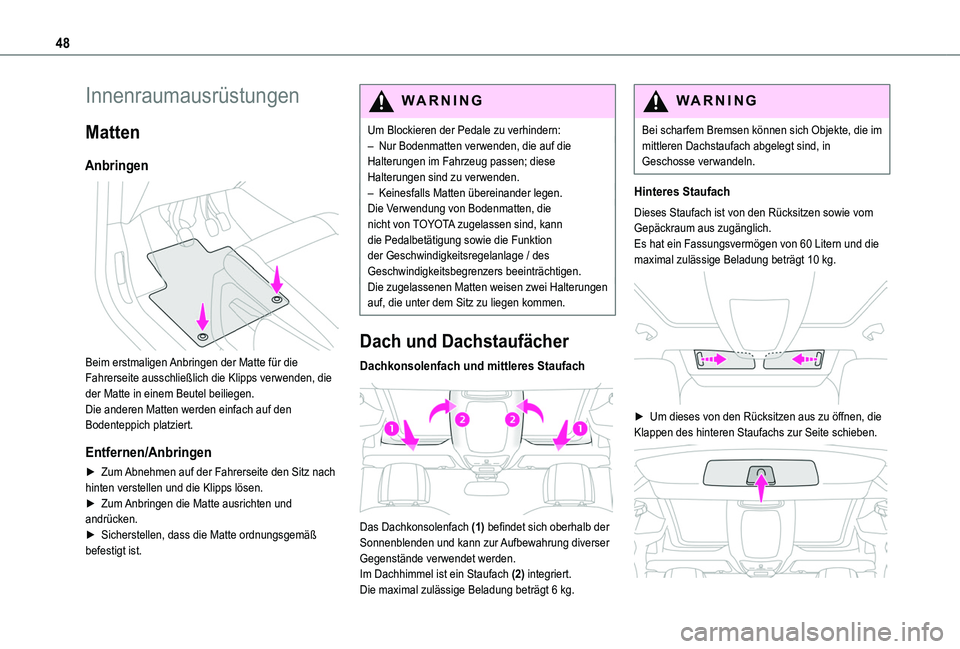

Innenraumausrüstungen
Matten
Anbringen

Beim erstmaligen Anbringen der Matte für die Fahrerseite ausschließlich die Klipps verwenden, die der Matte in einem Beutel beiliegen.Die anderen Matten werden einfach auf den Bodenteppich platziert.
Entfernen/Anbringen
► Zum Abnehmen auf der Fahrerseite den Sitz nach hinten verstellen und die Klipps lösen.► Zum Anbringen die Matte ausrichten und andrücken.► Sicherstellen, dass die Matte ordnungsgemäß befestigt ist.
WARNI NG
Um Blockieren der Pedale zu verhindern:– Nur Bodenmatten verwenden, die auf die Halterungen im Fahrzeug passen; diese Halterungen sind zu verwenden.– Keinesfalls Matten übereinander legen.Die Verwendung von Bodenmatten, die nicht von TOYOTA zugelassen sind, kann die Pedalbetätigung sowie die Funktion der Geschwindigkeitsregelanlage / des Geschwindigkeitsbegrenzers beeinträchtigen.Die zugelassenen Matten weisen zwei Halterungen auf, die unter dem Sitz zu liegen kommen.
Dach und Dachstaufächer
Dachkonsolenfach und mittleres Staufach

Das Dachkonsolenfach (1) befindet sich oberhalb der Sonnenblenden und kann zur Aufbewahrung diverser
Gegenstände verwendet werden.Im Dachhimmel ist ein Staufach (2) integriert.Die maximal zulässige Beladung beträgt 6 kg.
WARNI NG
Bei scharfem Bremsen können sich Objekte, die im mittleren Dachstaufach abgelegt sind, in Geschosse verwandeln.
Hinteres Staufach
Dieses Staufach ist von den Rücksitzen sowie vom Gepäckraum aus zugänglich.Es hat ein Fassungsvermögen von 60 Litern und die maximal zulässige Beladung beträgt 10 kg.

► Um dieses von den Rücksitzen aus zu öffnen, die Klappen des hinteren Staufachs zur Seite schieben.
