2019 TOYOTA HILUX Instructieboekje (in Dutch)

5777-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

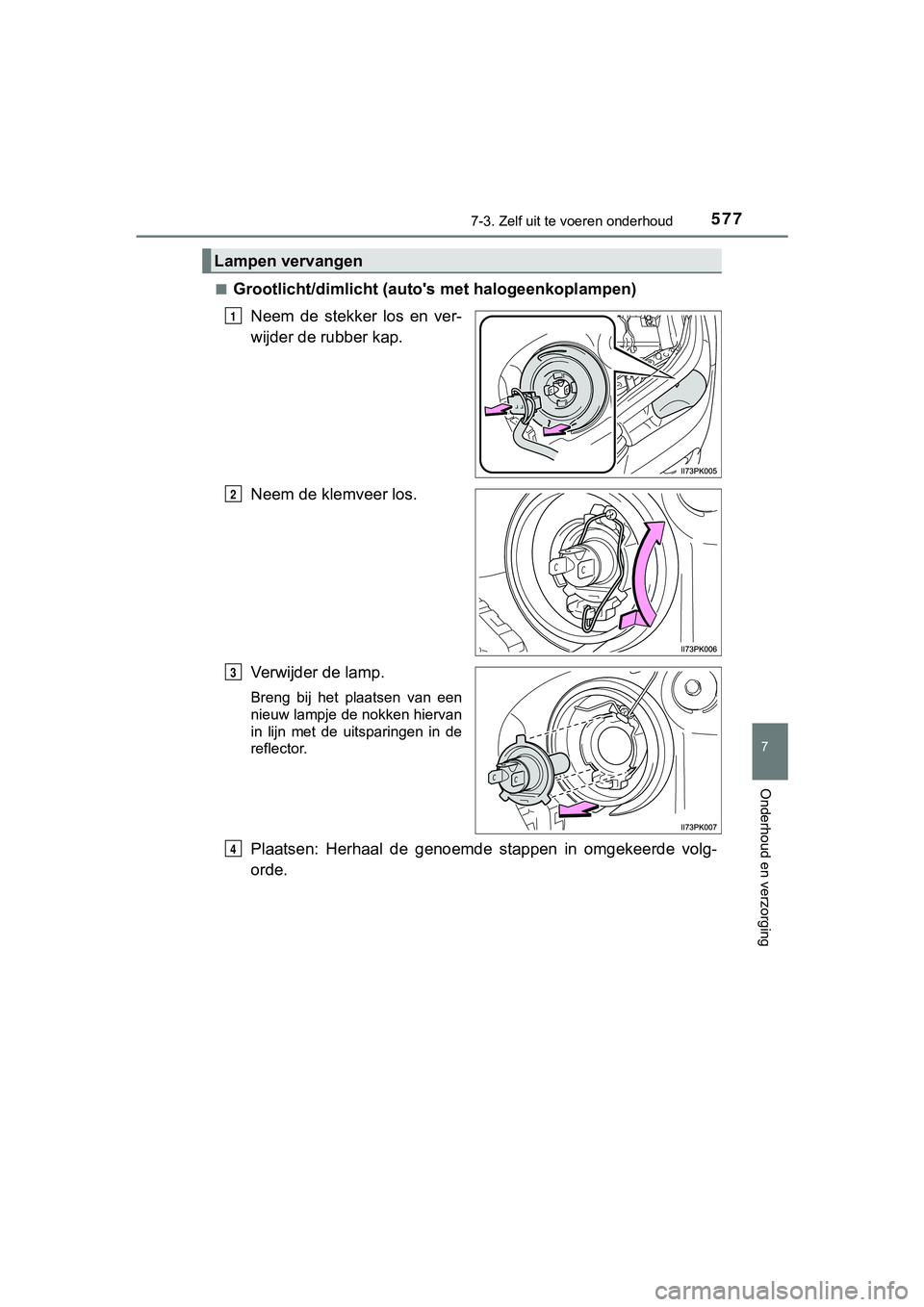

■Grootlicht/dimlicht (auto' s met halogeenkoplampen)
Neem de stekker los en ver-
wijder de rubber kap.
Neem de klemveer los.
Verwijder de lamp.
Breng bij het plaatsen van een
nieuw lampje de nokken hiervan
in lijn met de uitsparingen in de
reflector.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
Lampen vervangen
1
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 577 Thursday, April 12, 2018 12:31 PM

5787-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)■

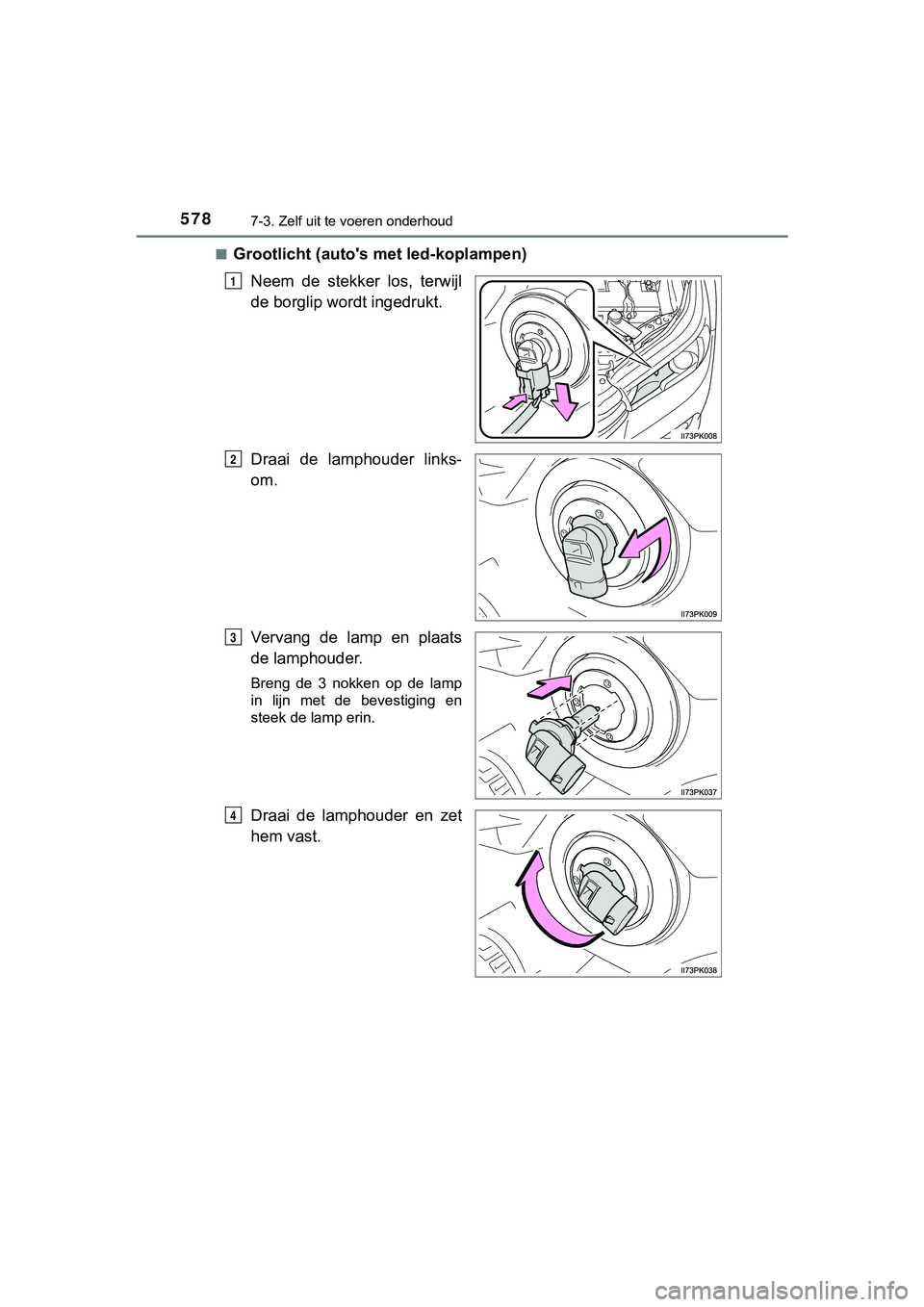

Grootlicht (auto's m
et led-koplampen)
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder links-
om.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
1
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 578 Thursday, April 12, 2018 12:31 PM

5797-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging
Sluit de stekker aan
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet het grootlicht
aan om visueel te controleren of
er geen licht langs de bevesti-
ging schijnt.
■
Parkeerlichten voor/dagrijver lichting (indien aanwezig)
(auto's met halogeenkoplampen)
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
5
1
Auto's zonder dag rijverlichtingAuto's met dagrijverlichting
2
Auto's zonder dagrijverlichtingAuto's met dagrijverlichting
3
HILUX_OM_OM0K375E_(EE).book Page 579 Thursday, April 12, 2018 12:31 PM

5807-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)■

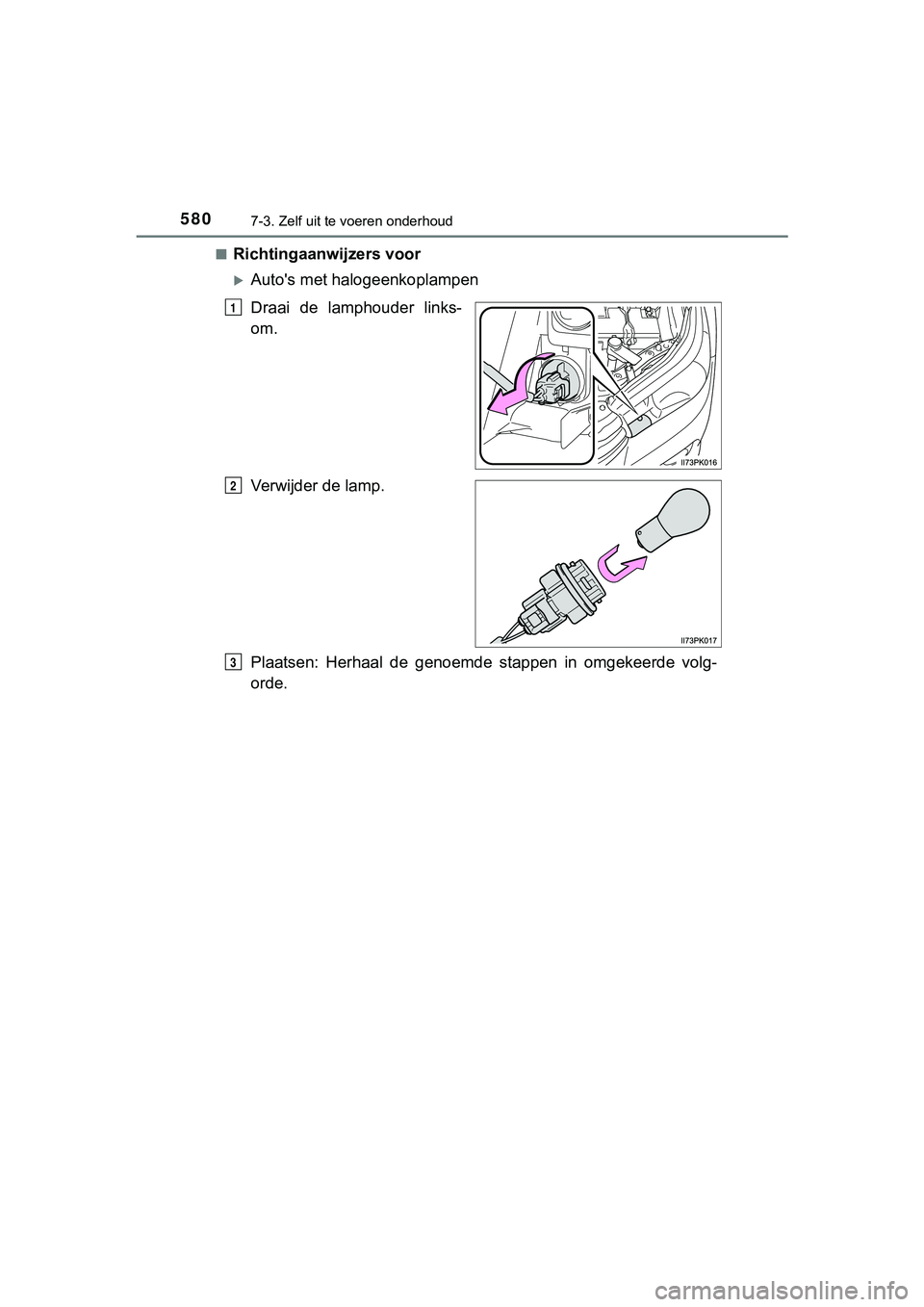

Richtingaanwijzers voor
Auto's met halogeenkoplampen
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
HILUX_OM_OM0K375E_(EE).book
Page 580 Thursday, April 12, 2018 12:31 PM

5817-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

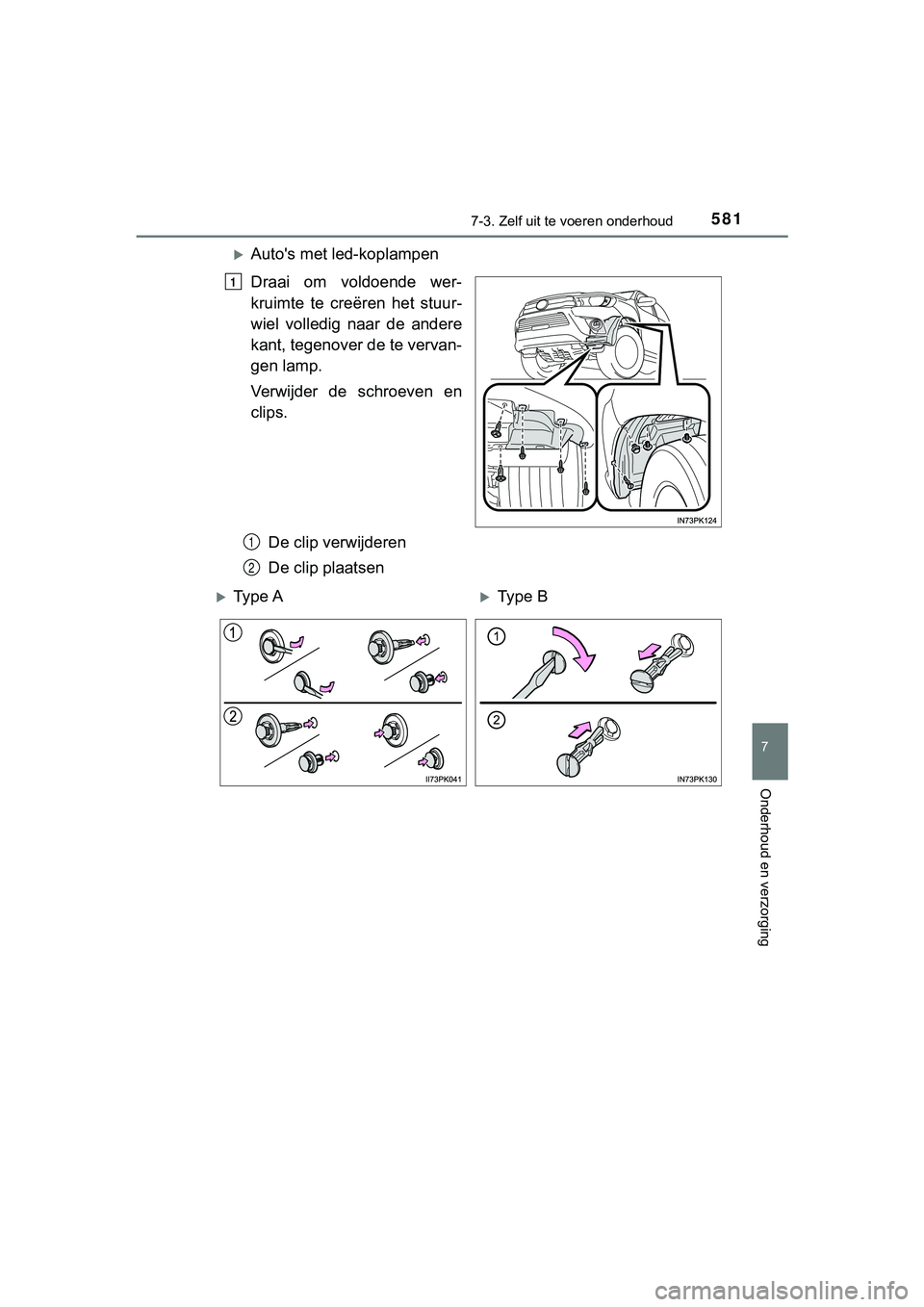

Auto's met led-koplampen
Draai om voldoende wer-
kruimte te creëren het stuur-
wiel volledig naar de andere
kant, tegenover de te vervan-
gen lamp.
Verwijder de schroeven en
clips.
De clip verwijderen
De clip plaatsen
1
1
2
Ty p e AType B
HILUX_OM_OM0K375E_(EE).book Page 581 Thursday, April 12, 2018 12:31 PM

5827-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)

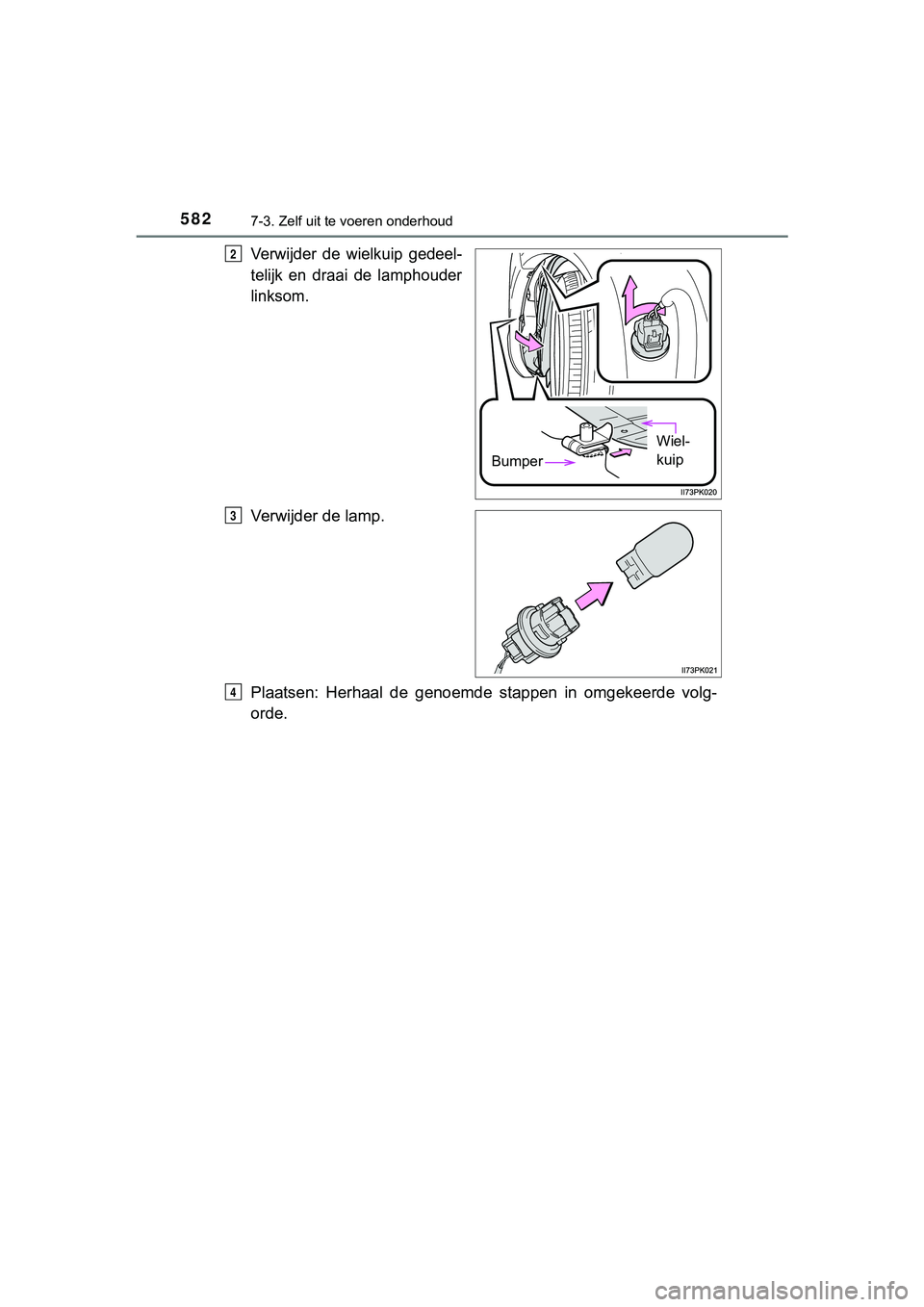

Verwijder de wielkuip gedeel-
telijk en draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
Bumper
Wiel-
kuip
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 582 Thursday, April 12, 2018 12:31 PM

5837-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

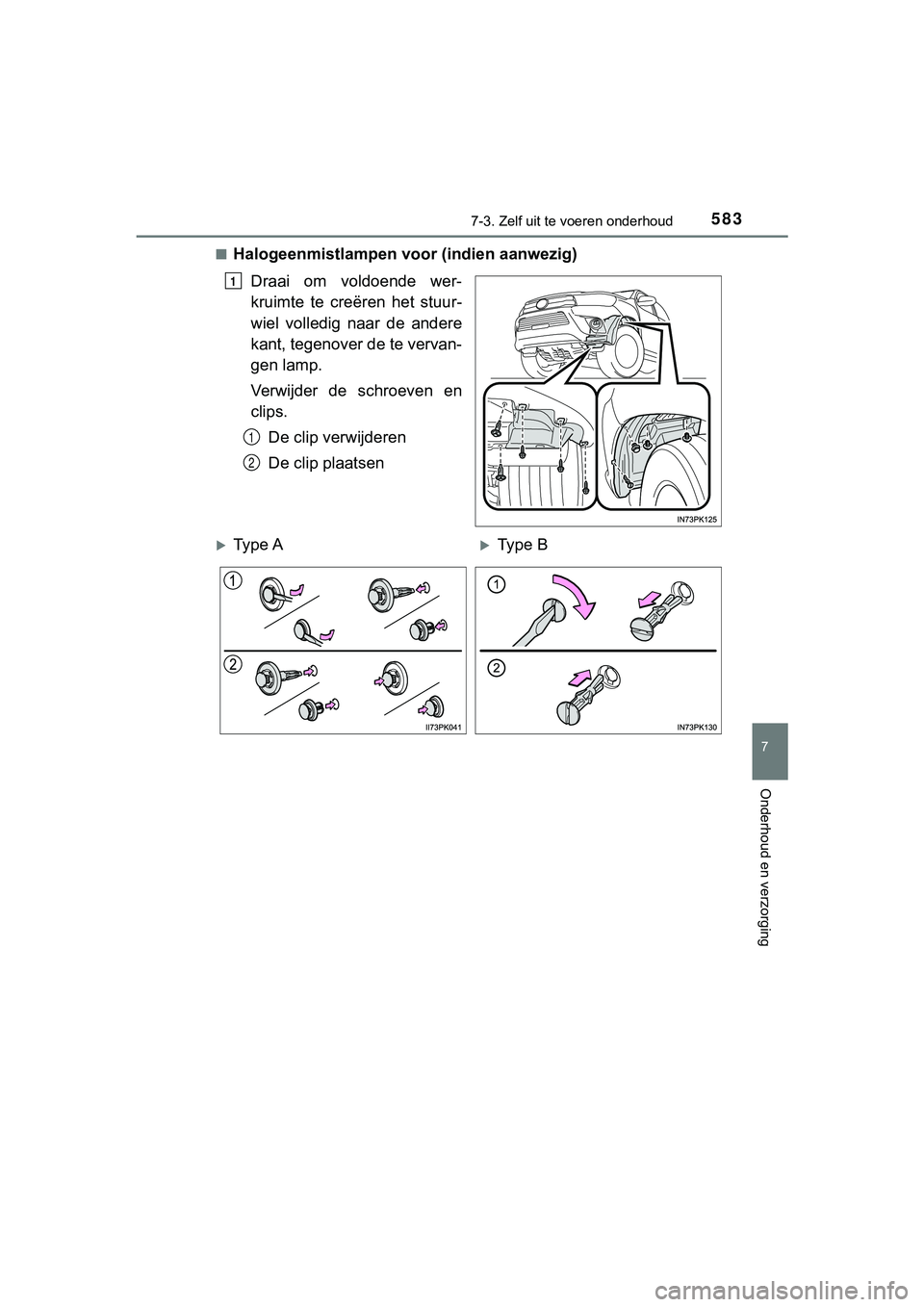

■Halogeenmistlampen voor (indien aanwezig)
Draai om voldoende wer-
kruimte te creëren het stuur-
wiel volledig naar de andere
kant, tegenover de te vervan-
gen lamp.
Verwijder de schroeven en
clips.De clip verwijderen
De clip plaatsen
1
1
2
Ty p e AType B
HILUX_OM_OM0K375E_(EE).book Page 583 Thursday, April 12, 2018 12:31 PM

5847-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
Verwijder de wielkuip gedeel-
telijk en neem de stekker los
terwijl de borglip wordt inge-
drukt.
Draai de lamphouder links-
om.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Bumper
Wiel-
kuip
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 584 Thursday, April 12, 2018 12:31 PM
