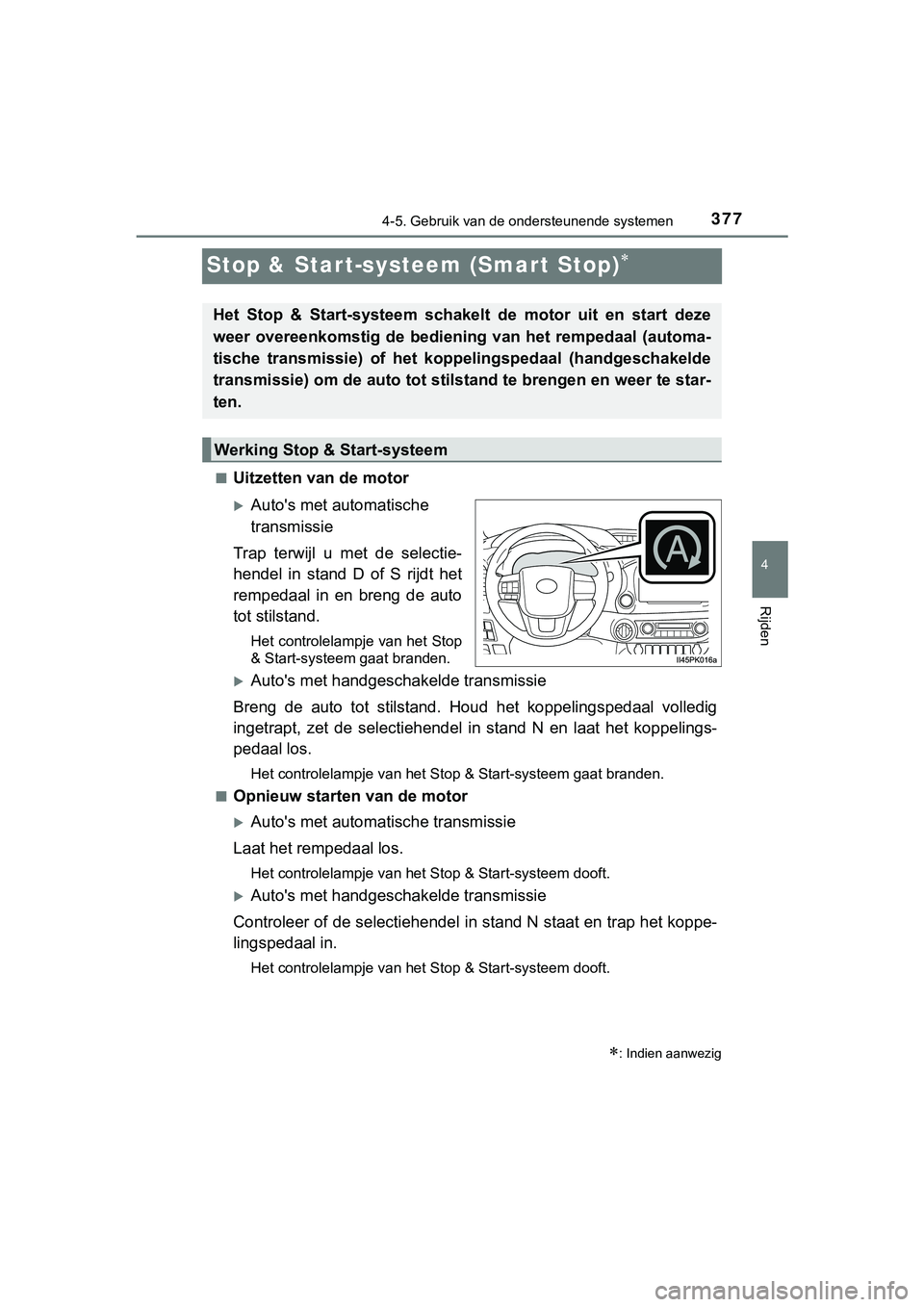

2019 TOYOTA HILUX Instructieboekje (in Dutch)

377
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HILUX_OM_OM0K375E_(EE)
Stop & Start-systeem (Smart Stop)
■Uitzetten van de motor
Auto's met automatische
transmissie
Trap terwijl u met de selectie-
hendel in stand D of S rijdt het
rempedaal in en breng de auto
tot stilstand.
Het controlelampje van het Stop
& Start-systeem gaat branden.
Auto's met handgeschakelde transmissie
Breng de auto tot stilstand. Houd het koppelingspedaal volledig
ingetrapt, zet de selectiehendel in stand N en laat het koppeli ngs-
pedaal los.
Het controlelampje van het Stop & Start-systeem gaat branden.
■
Opnieuw starten van de motor
Auto's met automatische transmissie
Laat het rempedaal los.
Het controlelampje van het Stop & Start-systeem dooft.
Auto's met handgeschakelde transmissie
Controleer of de selectiehendel in stand N staat en trap het koppe-
lingspedaal in.
Het controlelampje van het Stop & Start-systeem dooft.
: Indien aanwezig
Het Stop & Start-systeem schakelt de motor uit en start deze
weer overeenkomstig de bediening van het rempedaal (automa-
tische transmissie) of het k oppelingspedaal (handgeschakelde
transmissie) om de auto tot stil stand te brengen en weer te sta r-
ten.
Werking Stop & Start-systeem
HILUX_OM_OM0K375E_(EE).book Page 377 Thursday, April 12, 2018 12:31 PM

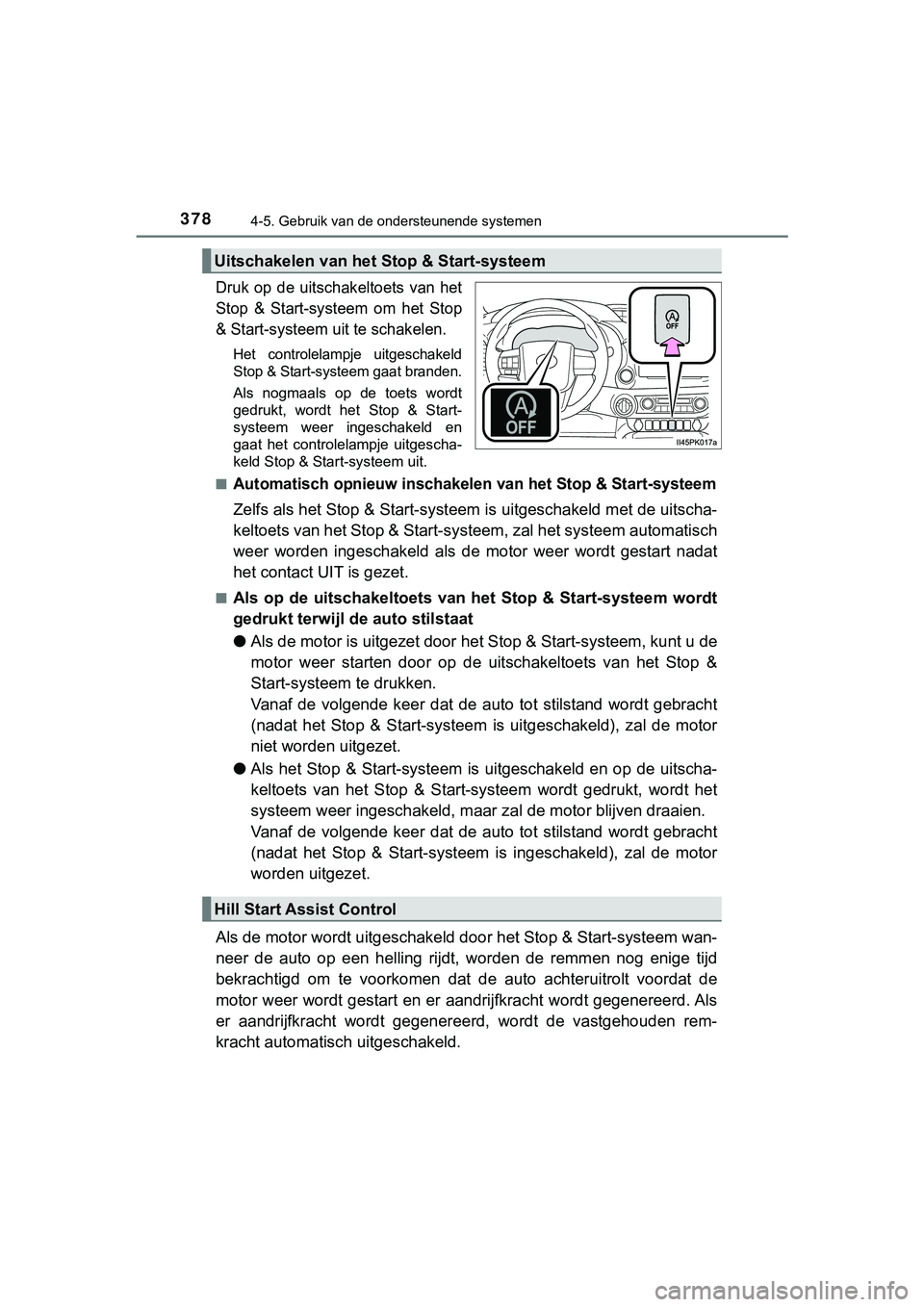

3784-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K375E_(EE)
Druk op de uitschakeltoets van het
Stop & Start-systeem om het Stop
& Start-systeem uit te schakelen.
Het controlelampje uitgeschakeld
Stop & Start-systeem gaat branden.
Als nogmaals op de toets wordt
gedrukt, wordt het Stop & Start-
systeem weer ingeschakeld en
gaat het controlelampje uitgescha-
keld Stop & Start-systeem uit.
■
Automatisch opnieuw inschakelen van het Stop & Start-systeem
Zelfs als het Stop & Start-systeem is uitgeschakeld met de uitscha-
keltoets van het Stop & Start-sy steem, zal het systeem automati sch
weer worden ingeschakeld als de motor weer wordt gestart nadat
het contact UIT is gezet.
■Als op de uitschakeltoets van het Stop & Start-systeem wordt
gedrukt terwijl de auto stilstaat
● Als de motor is uitgezet door het Stop & Start-systeem, kunt u de
motor weer starten door op de uitschakeltoets van het Stop &
Start-systeem te drukken.
Vanaf de volgende keer dat de auto tot stilstand wordt gebracht
(nadat het Stop & Start-systeem is uitgeschakeld), zal de motor
niet worden uitgezet.
● Als het Stop & Start-systeem is uitgeschakeld en op de uitscha-
keltoets van het Stop & Start-systeem wordt gedrukt, wordt het
systeem weer ingeschakeld, maar zal de motor blijven draaien.
Vanaf de volgende keer dat de auto tot stilstand wordt gebracht
(nadat het Stop & Start-systeem i s ingeschakeld), zal de motor
worden uitgezet.
Als de motor wordt uitgeschakeld door het Stop & Start-systeem wan-
neer de auto op een helling rijdt, worden de remmen nog enige t ijd
bekrachtigd om te voorkomen dat de auto achteruitrolt voordat d e
motor weer wordt gestart en er aandrijfkracht wordt gegenereerd . Als
er aandrijfkracht wordt gegenereerd, wordt de vastgehouden rem-
kracht automatisch uitgeschakeld.
Uitschakelen van het Stop & Start-systeem
Hill Start Assist Control
HILUX_OM_OM0K375E_(EE).book Page 378 Thursday, April 12, 2018 12:31 PM

3794-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K375E_(EE)
●Deze functie werkt zowel op vlakke oppervlakken als op steile h el-
lingen.
●
De remmen kunnen geluid maken, maar dit duidt niet op een stori ng.
●De reactie van het rempedaal kan veranderen en er kunnen trillin-
gen aanwezig zijn, maar dit duidt niet op een storing.
■Werkingsvoorwaarden
●Het Stop & Start-systeem werkt als aan de volgende voorwaarden wordt vol-
daan:
• Auto's met automatische transmissie: Het rempedaal wordt stevi g inge-
trapt
• Auto's met handgeschakelde transmissie: Het koppelingspedaal w ordt
niet ingetrapt.
• De motor is op bedrijfstemperatuur.
• De buitentemperatuur is -5 C of hoger
• Auto's met automatische transmissie: De selectiehendel staat i n stand D
of S, of in stand P na het rijden in stand D of S.
• Auto's met handgeschakelde transmissie: De selectiehendel staa t in
stand N.
• Auto's met automatische airconditioning: is uit.
• De motorkap is gesloten. ( Blz. 380)
• De veiligheidsgordel van de bestuurder is vastgemaakt.
• Het bestuurdersportier is gesloten.
• Het gaspedaal wordt niet ingetrapt.
● Onder de volgende omstandigheden wordt de motor mogelijk niet u itge-
schakeld door het Stop & Start-systeem. Dit wijst niet op een s toring van het
Stop & Start-systeem.
• De airconditioning wordt gebruikt wanneer de omgevingstemperat uur
hoog of laag is.
• De accu wordt periodiek opgeladen.
• De accu is niet voldoende opgeladen, bijvoorbeeld als de auto gedu-
rende lange tijd heeft stilgestaan en de ladingstoestand is afg enomen, als
de elektrische belasting hoog is, als de accutemperatuur extree m laag is
of als de accu verouderd is.
• Het vacuüm van de rembekrachtiger is te laag.
• De auto staat stil op een steile helling.
• Het stuurwiel wordt bediend.
• Door verkeersdrukte of andere omstandigheden komt de auto veel vuldig
tot stilstand.
• De auto rijdt op grote hoogte.
• De temperatuur van de koelvloeistof of van de transmissievloei stof is
extreem laag of hoog.
• De temperatuur van de accuvloeistof is extreem laag of hoog.
• Enige tijd nadat de accupolen zijn losgenomen en weer aangeslo ten.
• Enige tijd na het vervangen van de accu.
• De bedieningsschakelaar voor voorwielaandrijving staat in stan d L4 of
het achterdifferentieel is gesperd.
HILUX_OM_OM0K375E_(EE).book Page 379 Thursday, April 12, 2018 12:31 PM

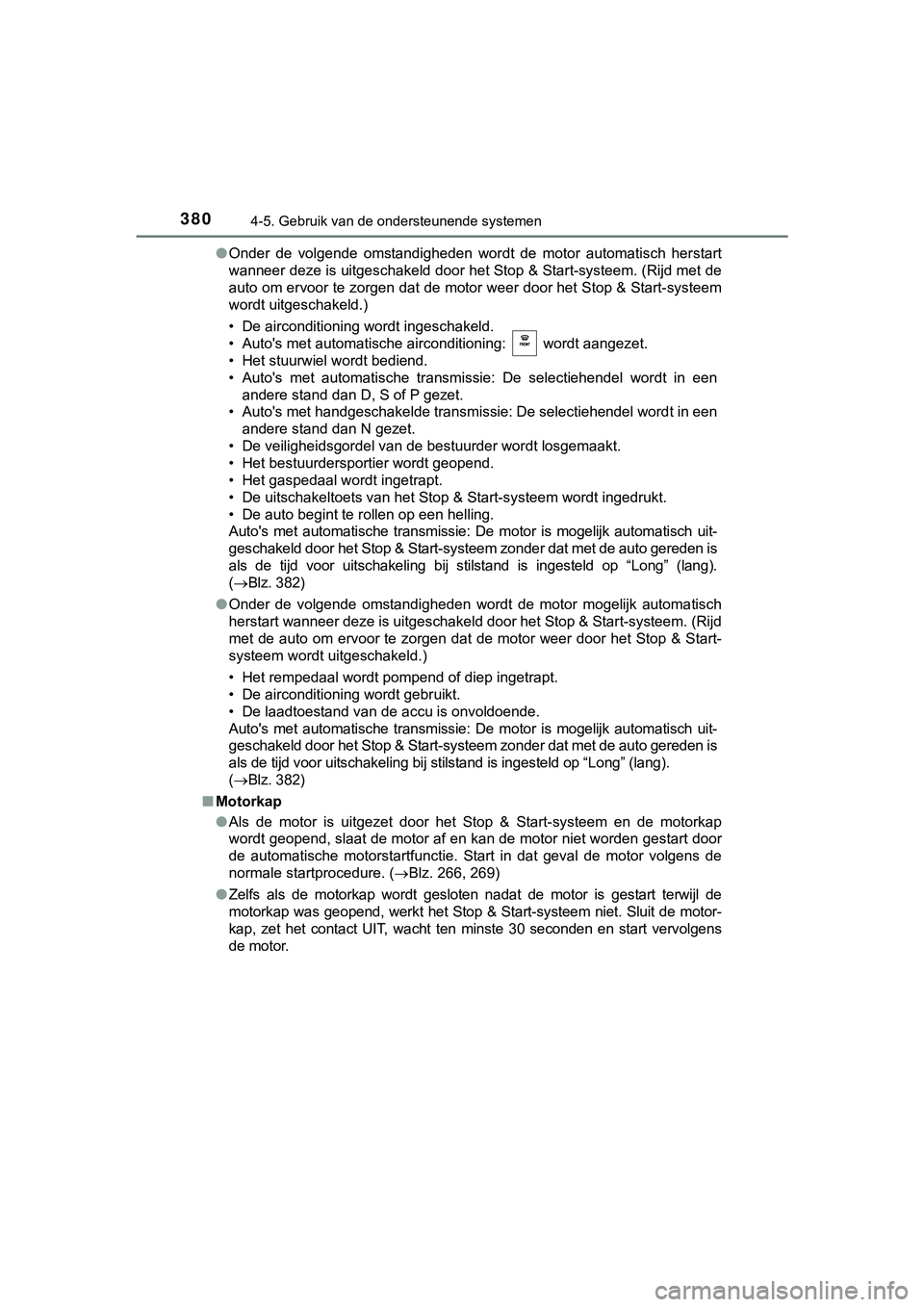

3804-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K375E_(EE)●
Onder de volgende omstandigheden wordt de motor automatisch her start
wanneer deze is uitgeschakeld door het Stop & Start-systeem. (R ijd met de
auto om ervoor te zorgen dat de motor weer door het Stop & Start-systeem
wordt uitgeschakeld.)
• De airconditioning wordt ingeschakeld.
• Auto's met automatische airconditioning: wordt aangezet.
• Het stuurwiel wordt bediend.
• Auto's met automatische transmissie: De selectiehendel wordt in een andere stand dan D, S of P gezet.
• Auto's met handgeschakelde transmissie: De selectiehendel word t in een
andere stand dan N gezet.
• De veiligheidsgordel van de bestuurder wordt losgemaakt.
• Het bestuurdersportier wordt geopend.
• Het gaspedaal wordt ingetrapt.
• De uitschakeltoets van het Stop & Start-systeem wordt ingedruk t.
• De auto begint te rollen op een helling.
Auto's met automatische transmissie: De motor is mogelijk autom atisch uit-
geschakeld door het Stop & Start-systeem zonder dat met de auto gereden is
als de tijd voor uitschakeling bij stilstand is ingesteld op “L ong” (lang).
(  Blz. 382)
● Onder de volgende omstandigheden wordt de motor mogelijk automa tisch
herstart wanneer deze is uitgeschakeld door het Stop & Start-sy steem. (Rijd
met de auto om ervoor te zorgen dat de motor weer door het Stop & Start-
systeem wordt uitgeschakeld.)
• Het rempedaal wordt pompend of diep ingetrapt.
• De airconditioning wordt gebruikt.
• De laadtoestand van de accu is onvoldoende.
Auto's met automatische transmissie: De motor is mogelijk autom atisch uit-
geschakeld door het Stop & Start-systeem zonder dat met de auto gereden is
als de tijd voor uitschakeling bij stilstand is ingesteld op “L ong” (lang).
(  Blz. 382)
■ Motorkap
●Als de motor is uitgezet door het Stop & Start-systeem en de motorkap
wordt geopend, slaat de motor af en kan de motor niet worden ge start door
de automatische motorstartfunctie. Start in dat geval de motor volgens de
normale startprocedure. ( Blz. 266, 269)
● Zelfs als de motorkap wordt gesloten nadat de motor is gestart terwijl de
motorkap was geopend, werkt het Stop & Start-systeem niet. Slui t de motor-
kap, zet het contact UIT, wacht ten minste 30 seconden en start vervolgens
de motor.
HILUX_OM_OM0K375E_(EE).book Page 380 Thursday, April 12, 2018 12:31 PM

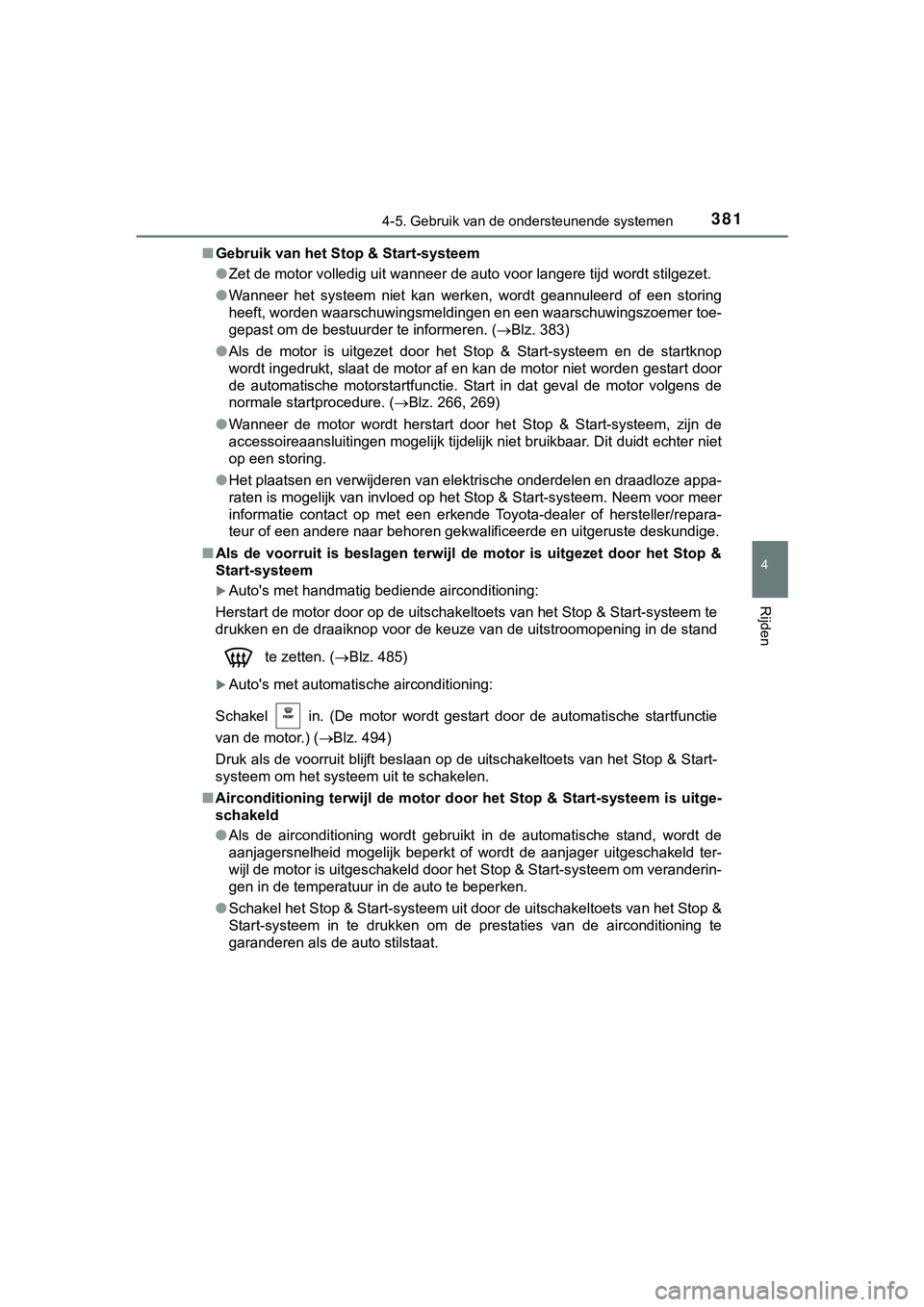

3814-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K375E_(EE)■
Gebruik van het Stop & Start-systeem
●Zet de motor volledig uit wanneer de auto voor langere tijd wordt stilgezet.
● Wanneer het systeem niet kan werken, wordt geannuleerd of een storing
heeft, worden waarschuwingsmeldingen en een waarschuwingszoemer toe-
gepast om de bestuurder te informeren. ( Blz. 383)
● Als de motor is uitgezet door het Stop & Start-systeem en de st artknop
wordt ingedrukt, slaat de motor af en kan de motor niet worden gestart door
de automatische motorstartfunctie. Start in dat geval de motor volgens de
normale startprocedure. ( Blz. 266, 269)
● Wanneer de motor wordt herstart door het Stop & Start-systeem, zijn de
accessoireaansluitingen mogelijk tijdelijk niet bruikbaar. Dit duidt echter niet
op een storing.
● Het plaatsen en verwijderen van elektrische onderdelen en draadloze appa-
raten is mogelijk van invloed op het Stop & Start-systeem. Neem voor meer
informatie contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
■ Als de voorruit is beslagen terwijl de motor is uitgezet door h et Stop &
Start-systeem
Auto's met handmatig bediende airconditioning:
Herstart de motor door op de uitschakeltoets van het Stop & Sta rt-systeem te
drukken en de draaiknop voor de keuze van de uitstroomopening in de stand
te zetten. ( Blz. 485)
Auto's met automatische airconditioning:
Schakel in. (De motor wordt gestart door de automatische startfunctie
van de motor.) ( Blz. 494)
Druk als de voorruit blijft beslaan op de uitschakeltoets van h et Stop & Start-
systeem om het systeem uit te schakelen.
■ Airconditioning terwijl de motor door het Stop & Start-systeem is uitge-
schakeld
● Als de airconditioning wordt gebruikt in de automatische stand, wordt de
aanjagersnelheid mogelijk beperkt of wordt de aanjager uitgesch akeld ter-
wijl de motor is uitgeschakeld door het Stop & Start-systeem om veranderin-
gen in de temperatuur in de auto te beperken.
● Schakel het Stop & Start-systeem uit door de uitschakeltoets va n het Stop &
Start-systeem in te drukken om de prestaties van de airconditio ning te
garanderen als de auto stilstaat.
HILUX_OM_OM0K375E_(EE).book Page 381 Thursday, April 12, 2018 12:31 PM

3824-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K375E_(EE)■
Wanneer er een geur vrijkomt uit d e airconditioning als de motor is uit-
gezet door het Stop & Start-systeem
Auto's met handmatig bediende airconditioning:
Als de tijd voor uitschakeling bij stilstand is ingesteld op “Long” (lang), wijzig
de instelling dan in “Normal” (normaal). Wanneer er een geur vr ijkomt wan-
neer “Normal” (normaal) is geselecteerd, druk dan op de uitscha keltoets van
het Stop & Start-systeem om het Stop & Start-systeem uit te sch akelen.
Auto's met automatische airconditioning:
Druk op de uitschakeltoets van het Stop & Start-systeem om het Stop & Start-
systeem uit te schakelen.
■ Wijzigen van de tijd voor uitsch akeling bij stilstand bij ingeschakelde air-
conditioning
De werkingsduur van het Stop & Start-systeem als de airconditio ning is inge-
schakeld, kan als volgt worden gewijzigd. (De werkingsduur van het Stop &
Start-systeem als de airconditioning is uitgeschakeld, kan niet worden gewij-
zigd.)
Gebruik de bedieningstoetsen van het instrumentenpaneel om te selec-
teren terwijl de auto stilstaat en druk op , selecteer en druk
op .
Selecteer “Normal” (normaal) of “Long” (lang) en druk vervolgen s op .
■ Beveiligingsfunctie van het Stop & Start-systeem
●Als het volume van het audiosysteem hoog staat, wordt het audiosysteem
mogelijk automatisch uitgeschakeld om het stroomverbruik te bep erken. Zet
als dit gebeurt het contact UIT, wacht ten minste 3 seconden en zet vervol-
gens het contact in stand ACC of AAN om het audiosysteem weer i n te
schakelen.
● Het audiosysteem wordt mogelijk niet ingeschakeld wanneer de accukabels
zijn losgenomen en weer aangesloten. Zet als dit gebeurt het co ntact UIT en
herhaal de volgende handeling tweemaal om het audiosysteem norm aal in
te schakelen.
• Zet het contact AAN en vervolgens UIT.
■ Accu vervangen
Blz. 642
1
2
HILUX_OM_OM0K375E_(EE).book Page 382 Thursday, April 12, 2018 12:31 PM

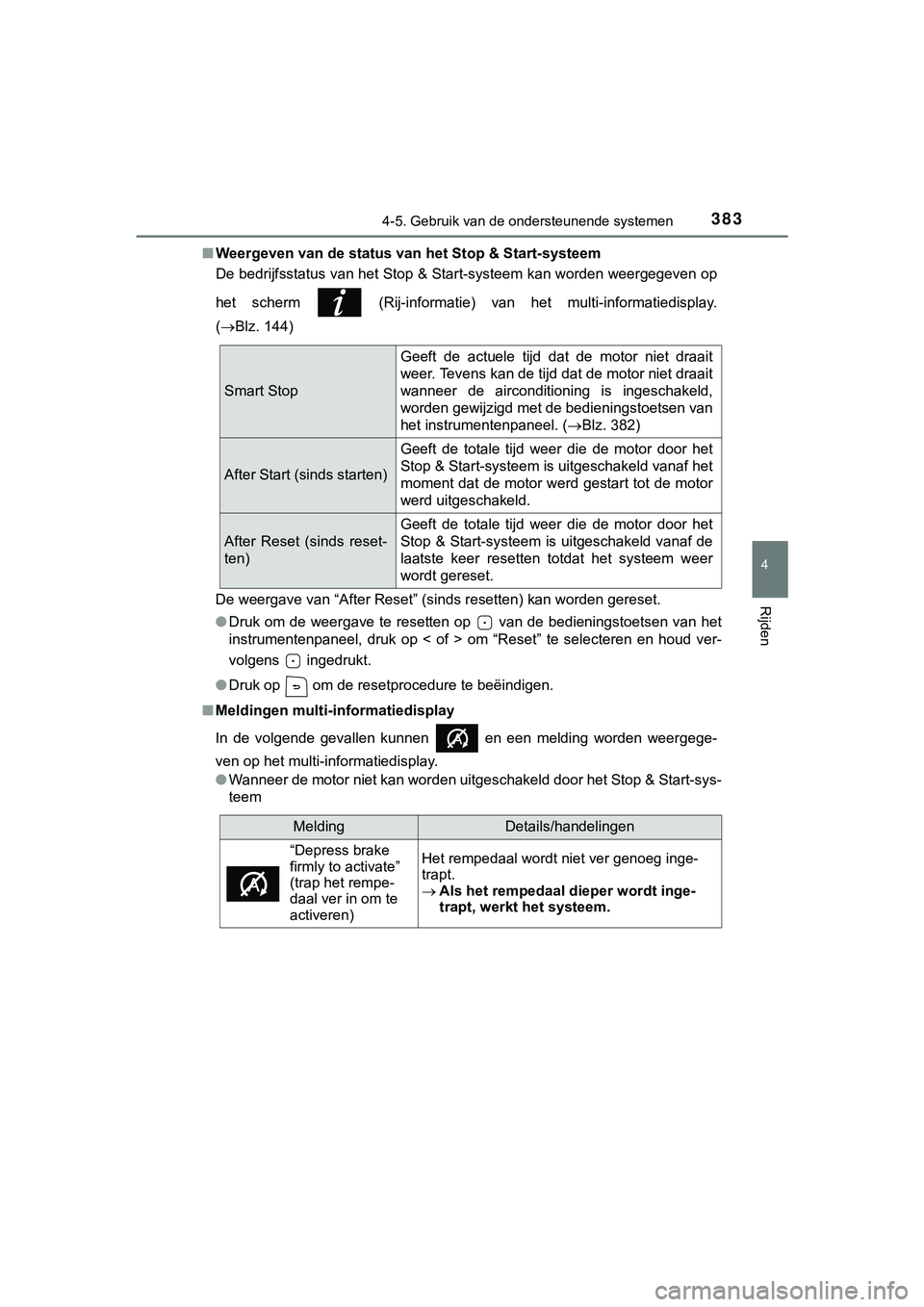

3834-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K375E_(EE)■
Weergeven van de status van het Stop & Start-systeem
De bedrijfsstatus van het Stop & Start-systeem kan worden weergegeven op
het scherm (Rij-informatie) van het multi-informatiedisplay.
( Blz. 144)
De weergave van “After Reset” (sinds resetten) kan worden gereset.
● Druk om de weergave te resetten op van de bedieningstoetsen va n het
instrumentenpaneel, druk op < of > om “Reset” te selecteren en houd ver-
volgens ingedrukt.
● Druk op om de resetprocedure te beëindigen.
■ Meldingen multi-informatiedisplay
In de volgende gevallen kunnen en een melding worden weergege-
ven op het multi-informatiedisplay.
●Wanneer de motor niet kan worden uitgeschakeld door het Stop & Start-sys-
teem
Smart Stop Geeft de actuele tijd dat de motor niet draait
weer. Tevens kan de tijd dat de motor niet draait
wanneer de airconditioning is ingeschakeld,
worden gewijzigd met de bedieningstoetsen van
het instrumentenpaneel. (
Blz. 382)
After Start (sinds starten) Geeft de totale tijd weer die de motor door het
Stop & Start-systeem is uitgeschakeld vanaf het
moment dat de motor werd gestart tot de motor
werd uitgeschakeld.
After Reset (sinds reset-
ten)Geeft de totale tijd weer die de motor door het
Stop & Start-systeem is uitgeschakeld vanaf de
laatste keer resetten totdat het systeem weer
wordt gereset.
MeldingDetails/handelingen
“Depress brake
firmly to activate”
(trap het rempe-
daal ver in om te
activeren)Het rempedaal wordt niet ver genoeg inge-
trapt.

Als het rempedaal d ieper wordt inge-
trapt, werkt het systeem.
HILUX_OM_OM0K375E_(EE).book Page 383 Thursday, April 12, 2018 12:31 PM

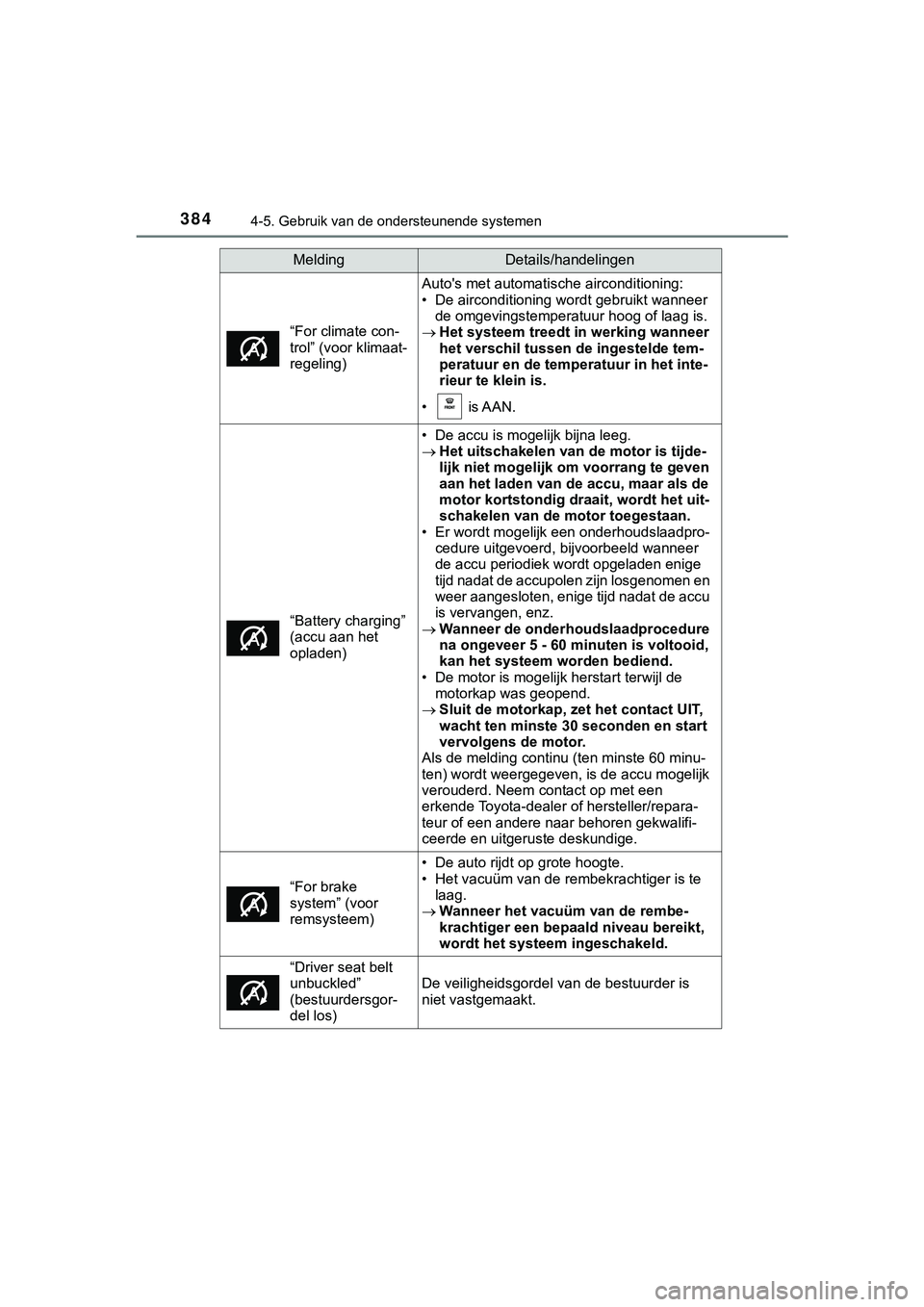

3844-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K375E_(EE)
“For climate con-
trol” (voor klimaat-
regeling)
Auto's met automatische airconditioning:
• De airconditioning wordt gebruikt wanneer de omgevingstemperatuur hoog of laag is.
 Het systeem treedt in werking wanneer
het verschil tussen de ingestelde tem-
peratuur en de temperatuur in het inte-
rieur te klein is.
• is AAN.
“Battery charging”
(accu aan het
opladen)
• De accu is mogelijk bijna leeg.
 Het uitschakelen van de motor is tijde-
lijk niet mogelijk om voorrang te geven
aan het laden van d e accu, maar als de
motor kortstondig draait, wordt het uit-
schakelen van de motor toegestaan.
• Er wordt mogelijk een onderhoudslaadpro- cedure uitgevoerd, bijvoorbeeld wanneer
de accu periodiek wordt opgeladen enige
tijd nadat de accupolen zijn losgenomen en
weer aangesloten, enige tijd nadat de accu
is vervangen, enz.
 Wanneer de onderhoudslaadprocedure
na ongeveer 5 - 60 minuten is voltooid,
kan het systeem worden bediend.
• De motor is mogelijk herstart terwijl de motorkap was geopend.
 Sluit de motorkap, zet het contact UIT,
wacht ten minste 30 seconden en start
vervolgens de motor.
Als de melding continu (ten minste 60 minu-
ten) wordt weergegeven, is de accu mogelijk
verouderd. Neem contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
“For brake
system” (voor
remsysteem)
• De auto rijdt op grote hoogte.
• Het vacuüm van de rem bekrachtiger is te
laag.
 Wanneer het vacuüm van de rembe-
krachtiger een bepaal d niveau bereikt,
wordt het systeem ingeschakeld.
“Driver seat belt
unbuckled”
(bestuurdersgor-
del los)
De veiligheidsgordel van de bestuurder is
niet vastgemaakt.
MeldingDetails/handelingen
HILUX_OM_OM0K375E_(EE).book Page 384 Thursday, April 12, 2018 12:31 PM
