2019 TOYOTA HILUX Instructieboekje (in Dutch)

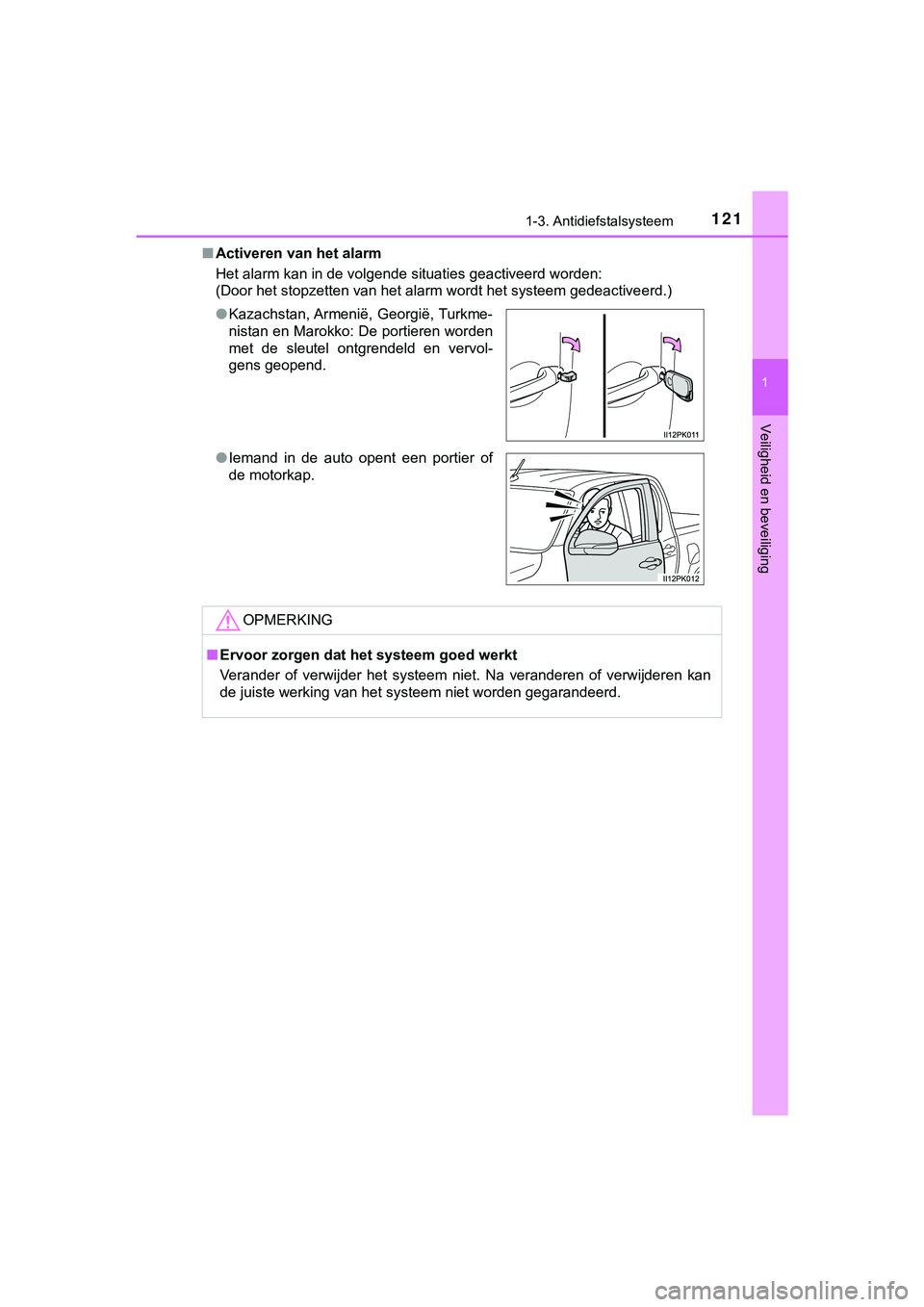

1211-3. Antidiefstalsysteem
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
■Activeren van het alarm
Het alarm kan in de volgende situaties geactiveerd worden:
(Door het stopzetten van het alarm wordt het systeem gedeactive erd.)
● Kazachstan, Armenië, Georgië, Turkme-
nistan en Marokko: De portieren worden
met de sleutel ontgrendeld en vervol-
gens geopend.
● Iemand in de auto opent een portier of
de motorkap.
OPMERKING
■Ervoor zorgen dat het systeem goed werkt
Verander of verwijder het systeem niet. Na veranderen of verwij deren kan
de juiste werking van het systeem niet worden gegarandeerd.
HILUX_OM_OM0K375E_(EE).book Page 121 Thursday, April 12, 2018 12:31 PM

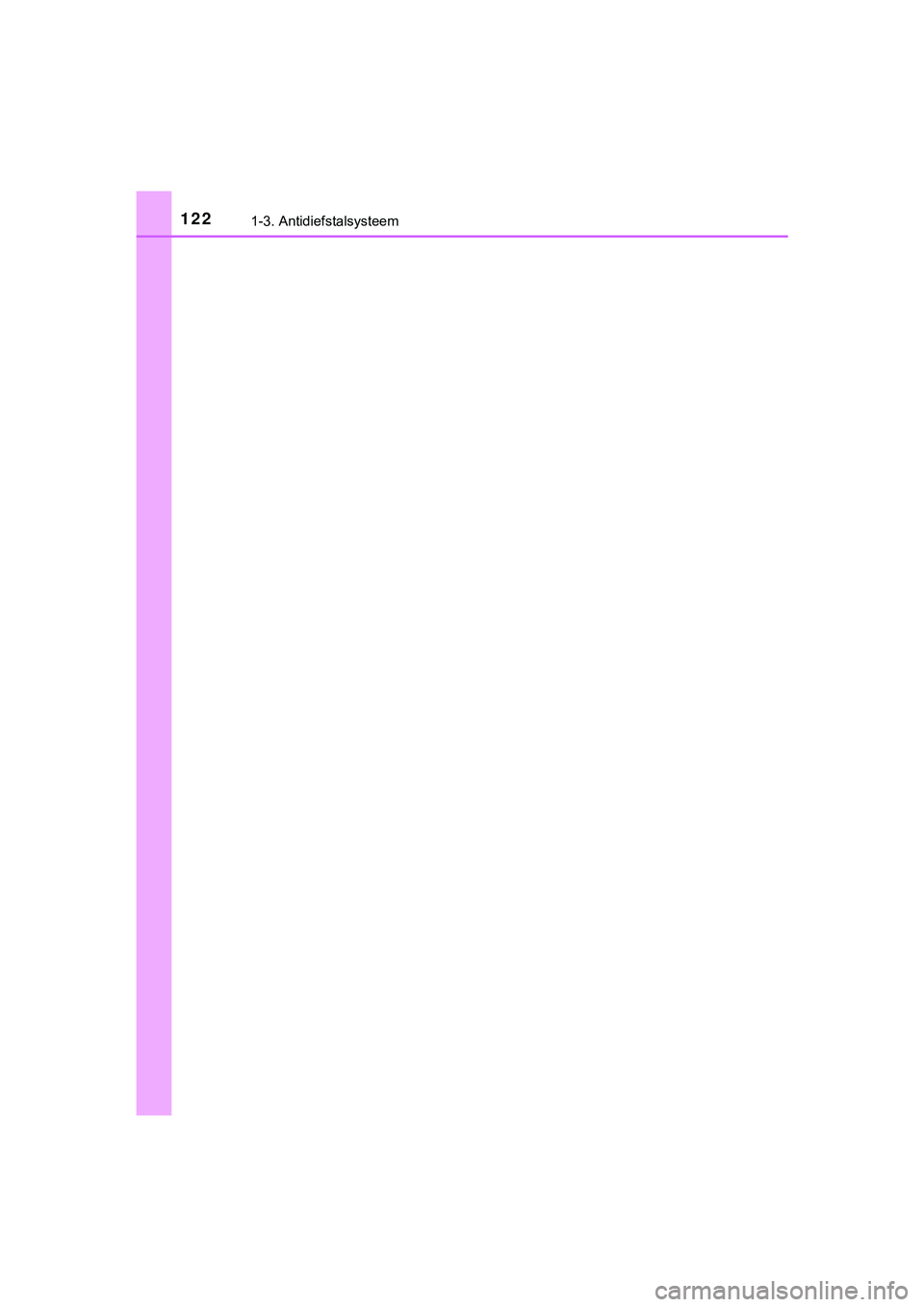

1221-3. Antidiefstalsysteem
HILUX_OM_OM0K375E_(EE)
HILUX_OM_OM0K375E_(EE).book Page 122 Thursday, April 12, 2018 12:31 PM

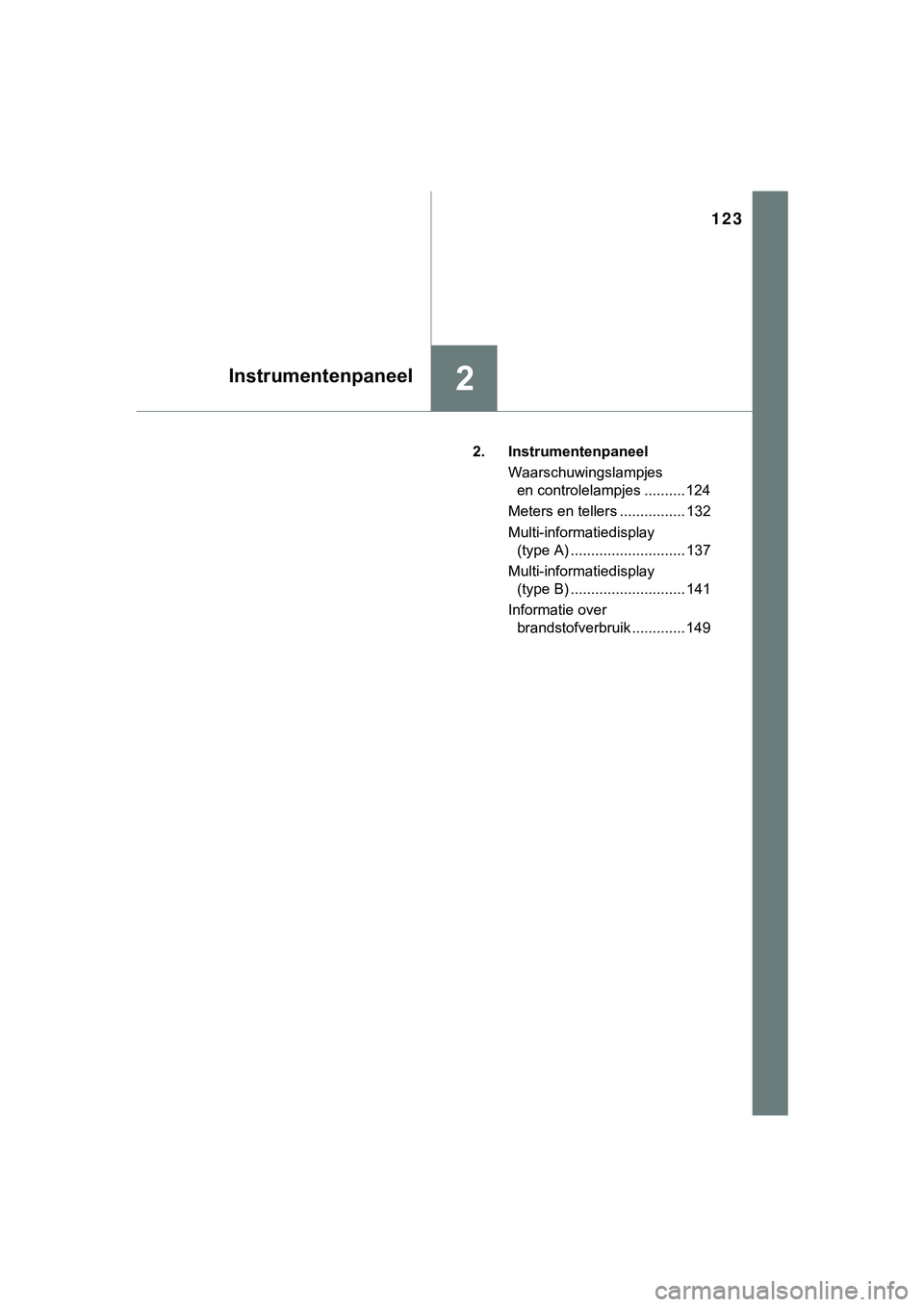

123
2Instrumentenpaneel
HILUX_OM_OM0K375E_(EE)2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes .......... 124
Meters en tellers ................ 132
Multi-informatiedisplay (type A) ............................ 137
Multi-informatiedisplay (type B) ............................ 141
Informatie over brandstofverbruik ............. 149
HILUX_OM_OM0K375E_(EE).book Page 123 Thursday, April 12, 2018 12:31 PM

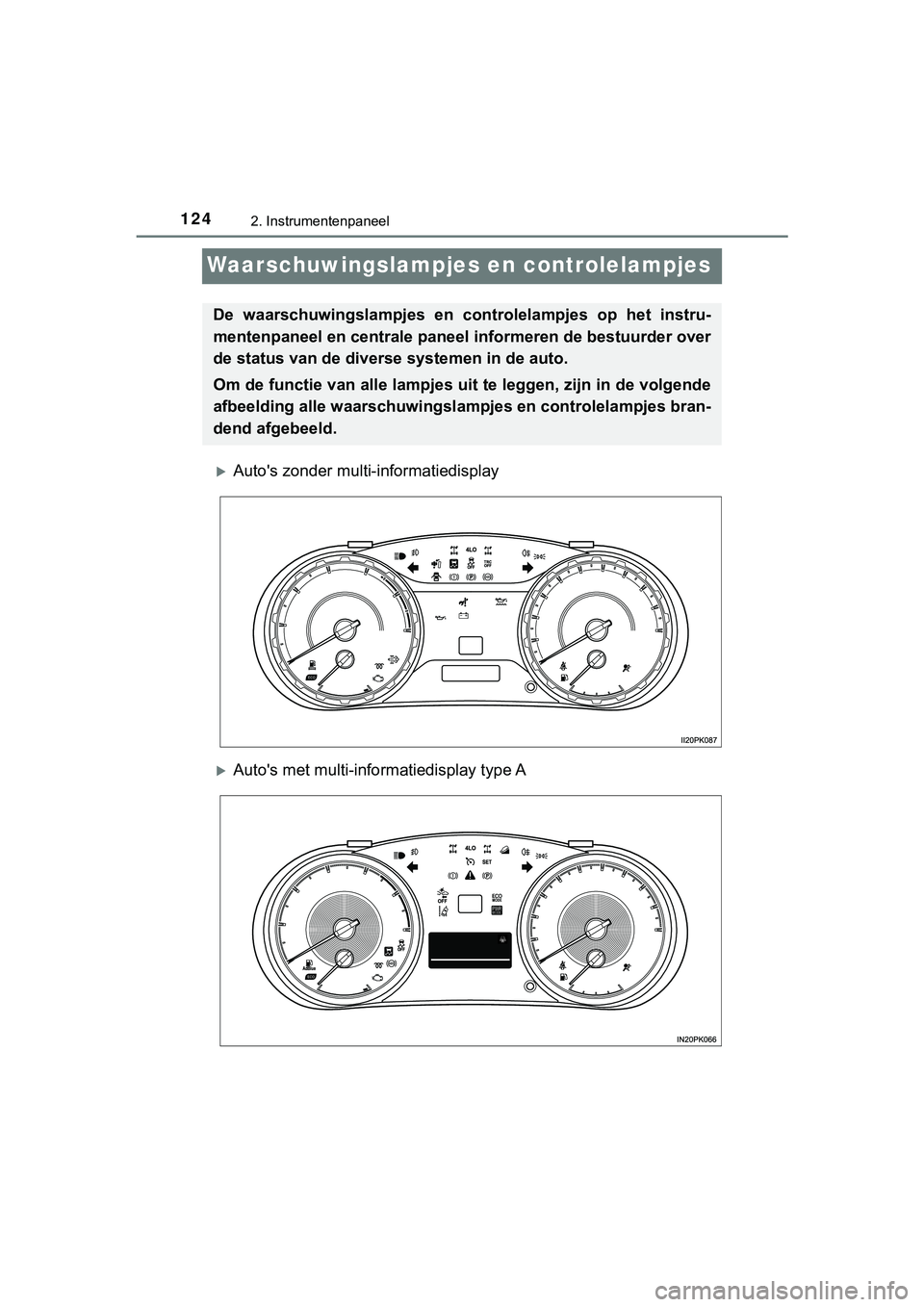

1242. Instrumentenpaneel
HILUX_OM_OM0K375E_(EE)
Waarschuwingslampjes en controlelampjes
Auto's zonder multi-informatiedisplay
Auto's met multi-informatiedisplay type A
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en centrale paneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgen de
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
HILUX_OM_OM0K375E_(EE).book Page 124 Thursday, April 12, 2018 12:31 PM

1252. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K375E_(EE)
Auto's met multi-informatiedisplay type B
De positie van bepaalde waarschuwingslampjes en controlelampjes kan
per auto verschillend zijn.
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem ( Blz. 602)*1, 2Motorcontrolelampje
(Blz. 603)
*1
(indien
aanwezig)
Laadstroomcontrole-
lampje ( Blz. 602)
*1
Waarschuwingslampje
SRS ( Blz. 603)
*1
(indien
aanwezig)
Waarschuwingslampje
lage oliedruk
( Blz. 603)*1
Waarschuwingslampje
ABS ( Blz. 603)
HILUX_OM_OM0K375E_(EE).book Page 125 Thursday, April 12, 2018 12:31 PM

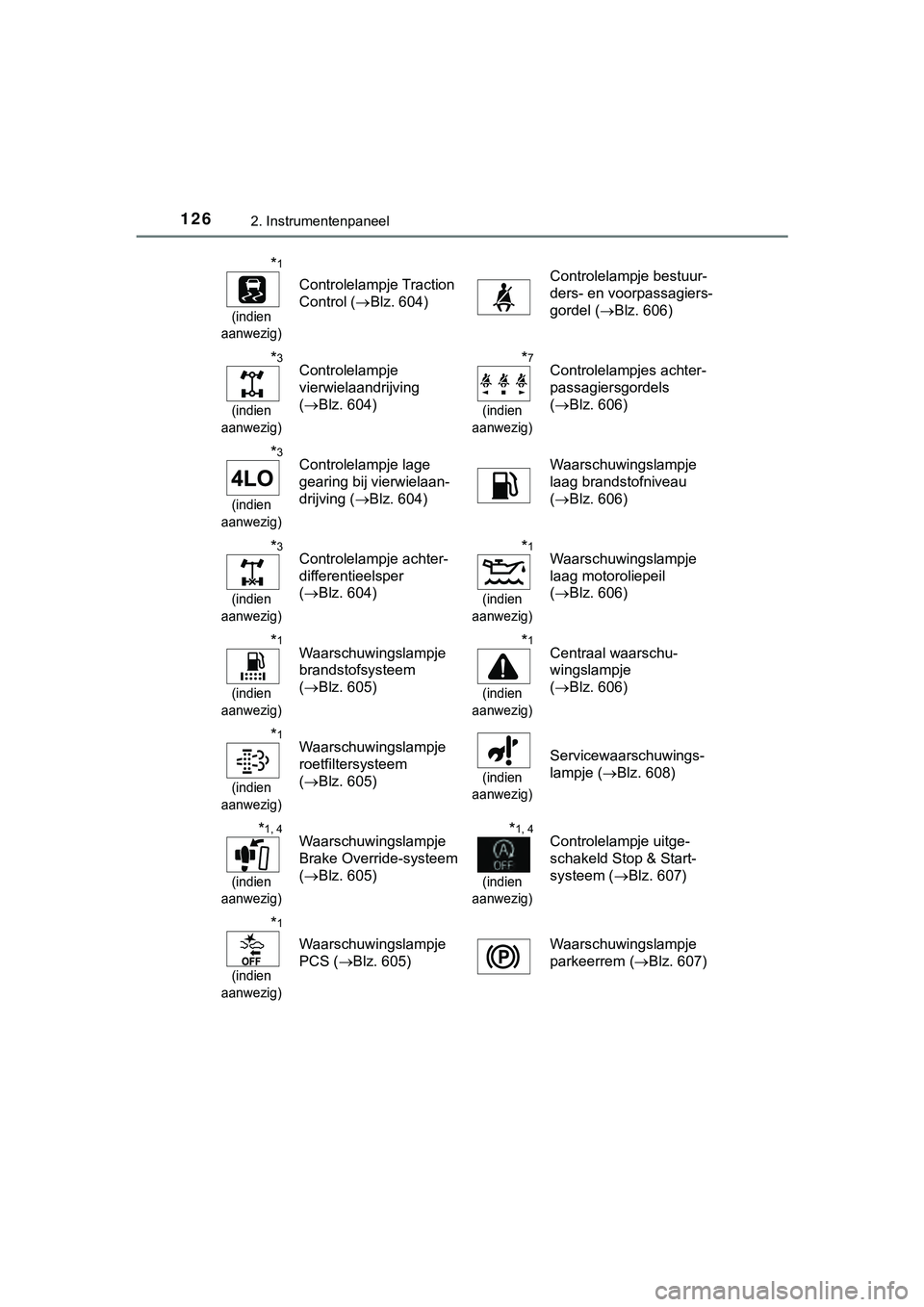

1262. Instrumentenpaneel
HILUX_OM_OM0K375E_(EE)
*1
(indien
aanwezig)
Controlelampje Traction
Control ( Blz. 604)Controlelampje bestuur-
ders- en voorpassagiers-
gordel ( Blz. 606)
*3
(indien
aanwezig)
Controlelampje
vierwielaandrijving
( Blz. 604)*7
(indien
aanwezig)
Controlelampjes achter-
passagiersgordels
( Blz. 606)
*3
(indien
aanwezig)
Controlelampje lage
gearing bij vierwielaan-
drijving ( Blz. 604)Waarschuwingslampje
laag brandstofniveau
(Blz. 606)
*3
(indien
aanwezig)
Controlelampje achter-
differentieelsper
( Blz. 604)*1
(indien
aanwezig)
Waarschuwingslampje
laag motoroliepeil
( Blz. 606)
*1
(indien
aanwezig)
Waarschuwingslampje
brandstofsysteem
( Blz. 605)*1
(indien
aanwezig)
Centraal waarschu-
wingslampje
( Blz. 606)
*1
(indien
aanwezig)
Waarschuwingslampje
roetfiltersysteem
( Blz. 605)
(indien
aanwezig)
Servicewaarschuwings-
lampje ( Blz. 608)
*1, 4
(indien
aanwezig)
Waarschuwingslampje
Brake Override-systeem
( Blz. 605)*1, 4
(indien
aanwezig)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( Blz. 607)
*1
(indien
aanwezig)
Waarschuwingslampje
PCS ( Blz. 605) Waarschuwingslampje
parkeerrem (
Blz. 607)
HILUX_OM_OM0K375E_(EE).book Page 126 Thursday, April 12, 2018 12:31 PM

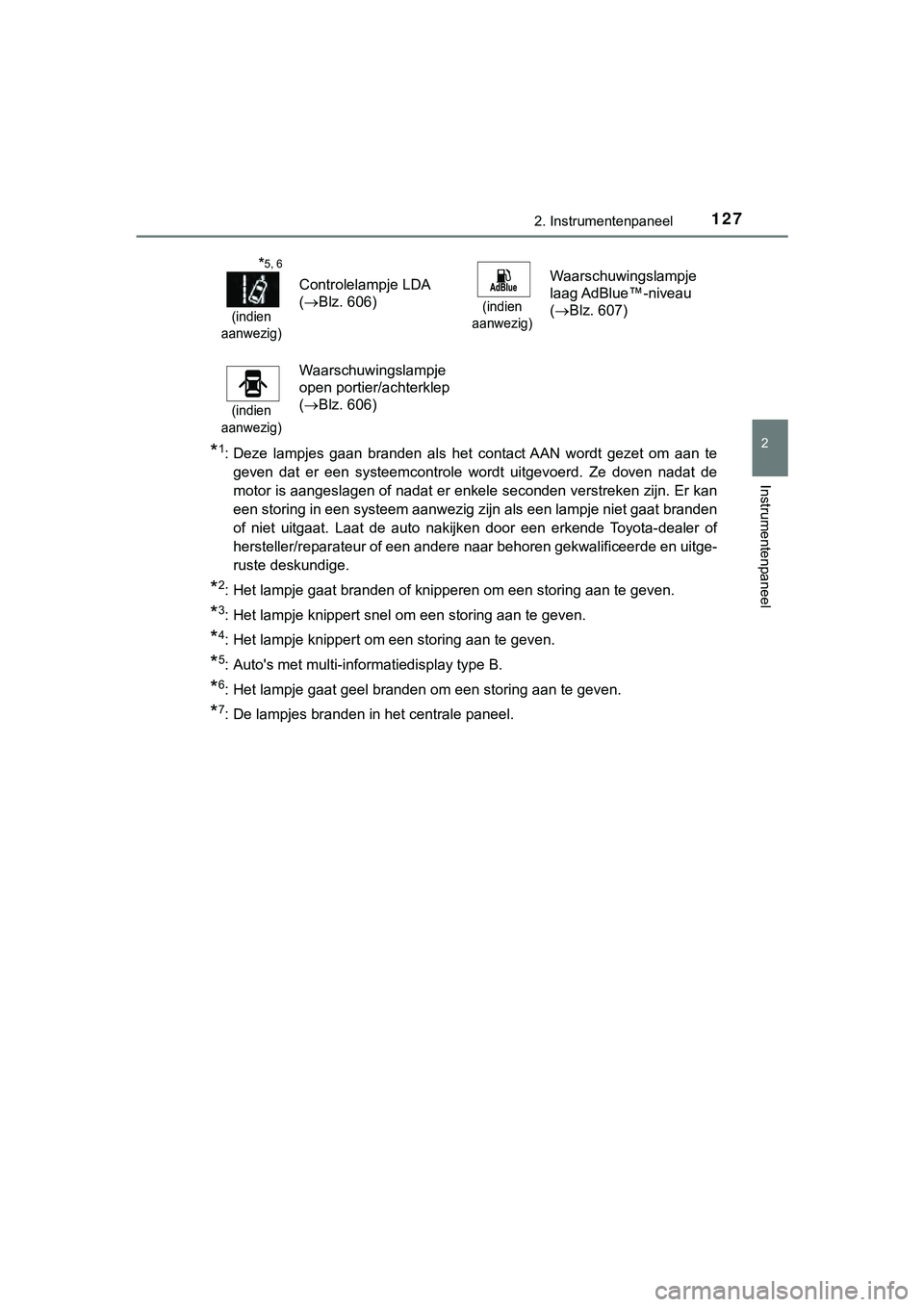

1272. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K375E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nad at de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
*2: Het lampje gaat branden of knipperen om een storing aan te geven.
*3: Het lampje knippert snel om een storing aan te geven.
*4: Het lampje knippert om een storing aan te geven.
*5: Auto's met multi-informatiedisplay type B.
*6: Het lampje gaat geel branden om een storing aan te geven.
*7: De lampjes branden in het centrale paneel.
*5, 6
(indien
aanwezig)
Controlelampje LDA
( Blz. 606)
(indien
aanwezig)
Waarschuwingslampje
laag AdBlue™-niveau
( Blz. 607)
(indien
aanwezig)
Waarschuwingslampje
open portier/achterklep
( Blz. 606)
HILUX_OM_OM0K375E_(EE).book Page 127 Thursday, April 12, 2018 12:31 PM

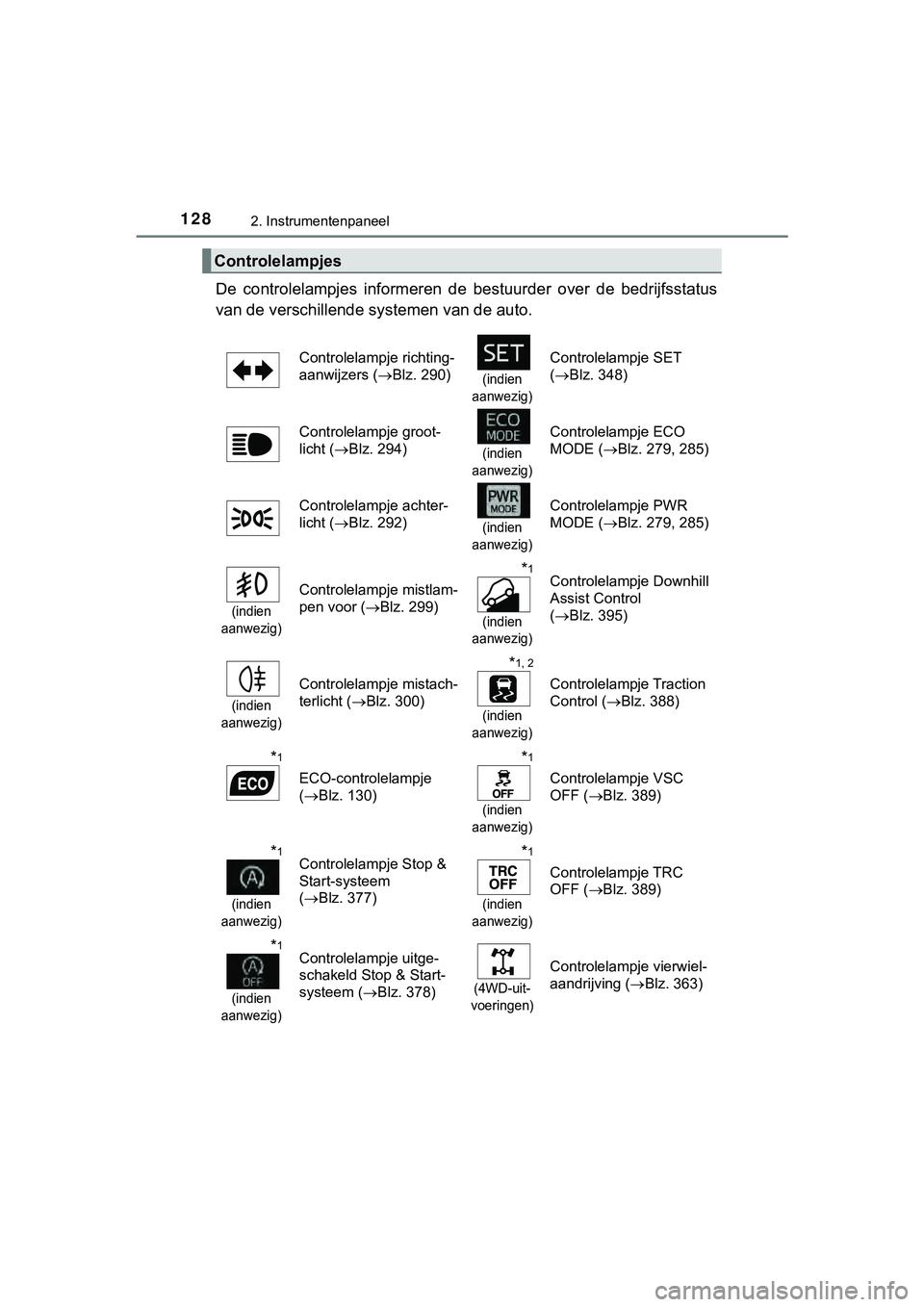

1282. Instrumentenpaneel
HILUX_OM_OM0K375E_(EE)
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers (Blz. 290)
(indien
aanwezig)
Controlelampje SET
( Blz. 348)
Controlelampje groot-
licht ( Blz. 294)
(indien
aanwezig)
Controlelampje ECO
MODE ( Blz. 279, 285)
Controlelampje achter-
licht ( Blz. 292)
(indien
aanwezig)
Controlelampje PWR
MODE ( Blz. 279, 285)
(indien
aanwezig)
Controlelampje mistlam-
pen voor ( Blz. 299)
*1
(indien
aanwezig)
Controlelampje Downhill
Assist Control
( Blz. 395)
(indien
aanwezig)
Controlelampje mistach-
terlicht ( Blz. 300)
*1, 2
(indien
aanwezig)
Controlelampje Traction
Control ( Blz. 388)
*1
ECO-controlelampje
(Blz. 130)
*1
(indien
aanwezig)
Controlelampje VSC
OFF ( Blz. 389)
*1
(indien
aanwezig)
Controlelampje Stop &
Start-systeem
( Blz. 377)*1
(indien
aanwezig)
Controlelampje TRC
OFF ( Blz. 389)
*1
(indien
aanwezig)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( Blz. 378)
(4WD-uit-
voeringen)
Controlelampje vierwiel-
aandrijving ( Blz. 363)
HILUX_OM_OM0K375E_(EE).book Page 128 Thursday, April 12, 2018 12:31 PM
