2019 TOYOTA HILUX Instructieboekje (in Dutch)

5377-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

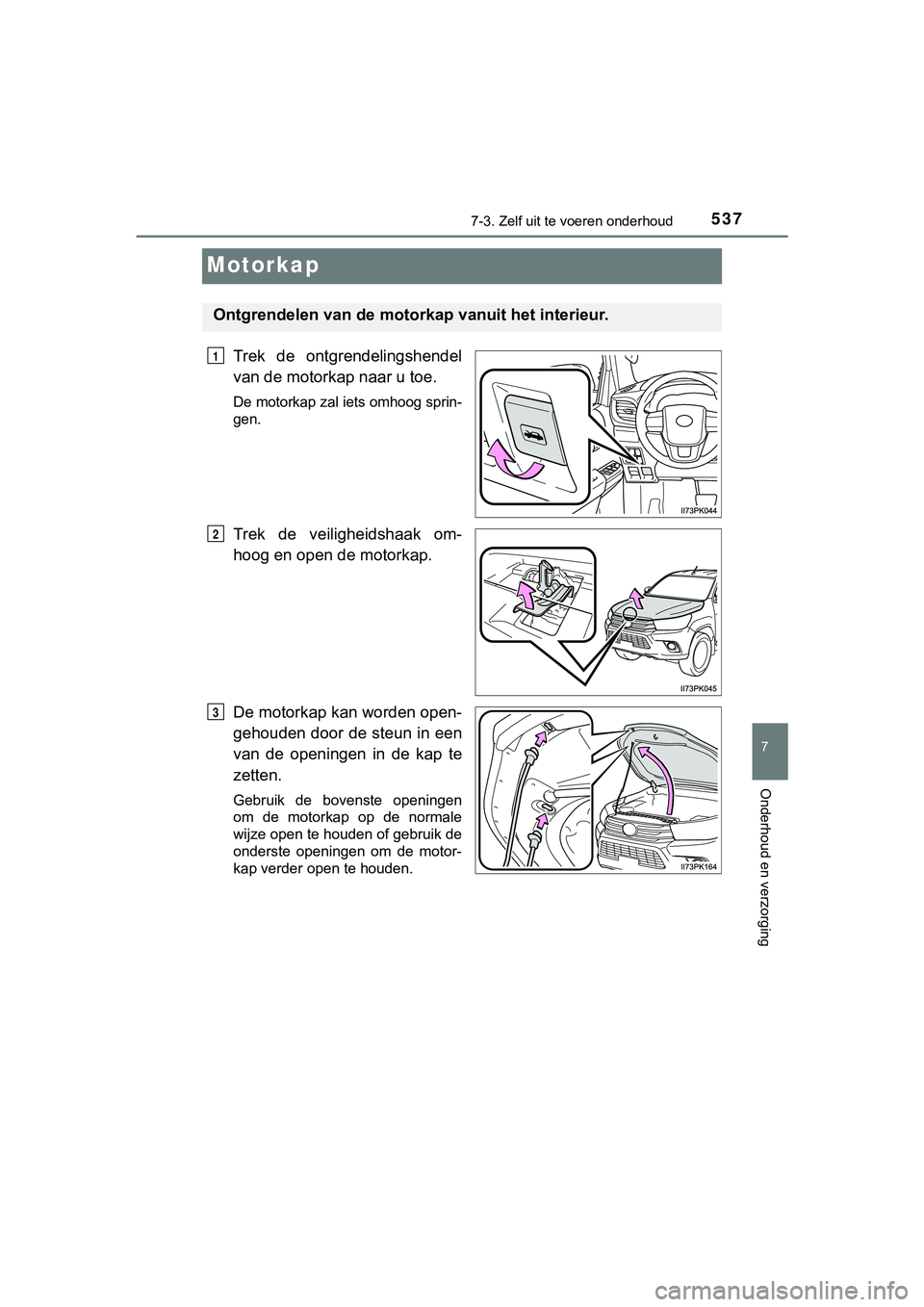

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog sprin-
gen.
Trek de veiligheidshaak om-
hoog en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in een
van de openingen in de kap te
zetten.
Gebruik de bovenste openingen
om de motorkap op de normale
wijze open te houden of gebruik de
onderste openingen om de motor-
kap verder open te houden.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
HILUX_OM_OM0K375E_(EE).book Page 537 Thursday, April 12, 2018 12:31 PM

5387-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)

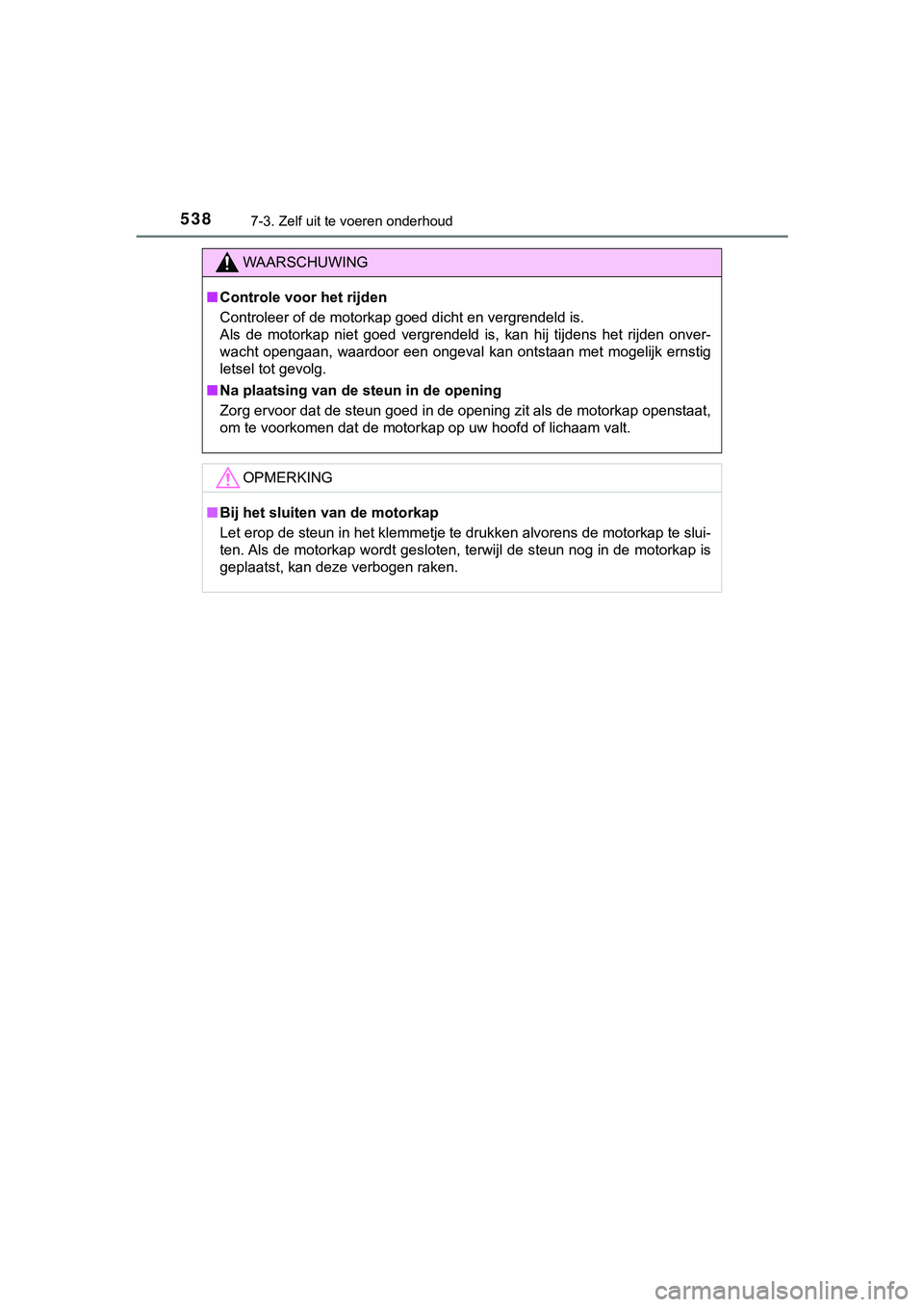

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■ Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motor kap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.
HILUX_OM_OM0K375E_(EE).book Page 538 Thursday, April 12, 2018 12:31 PM

5397-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

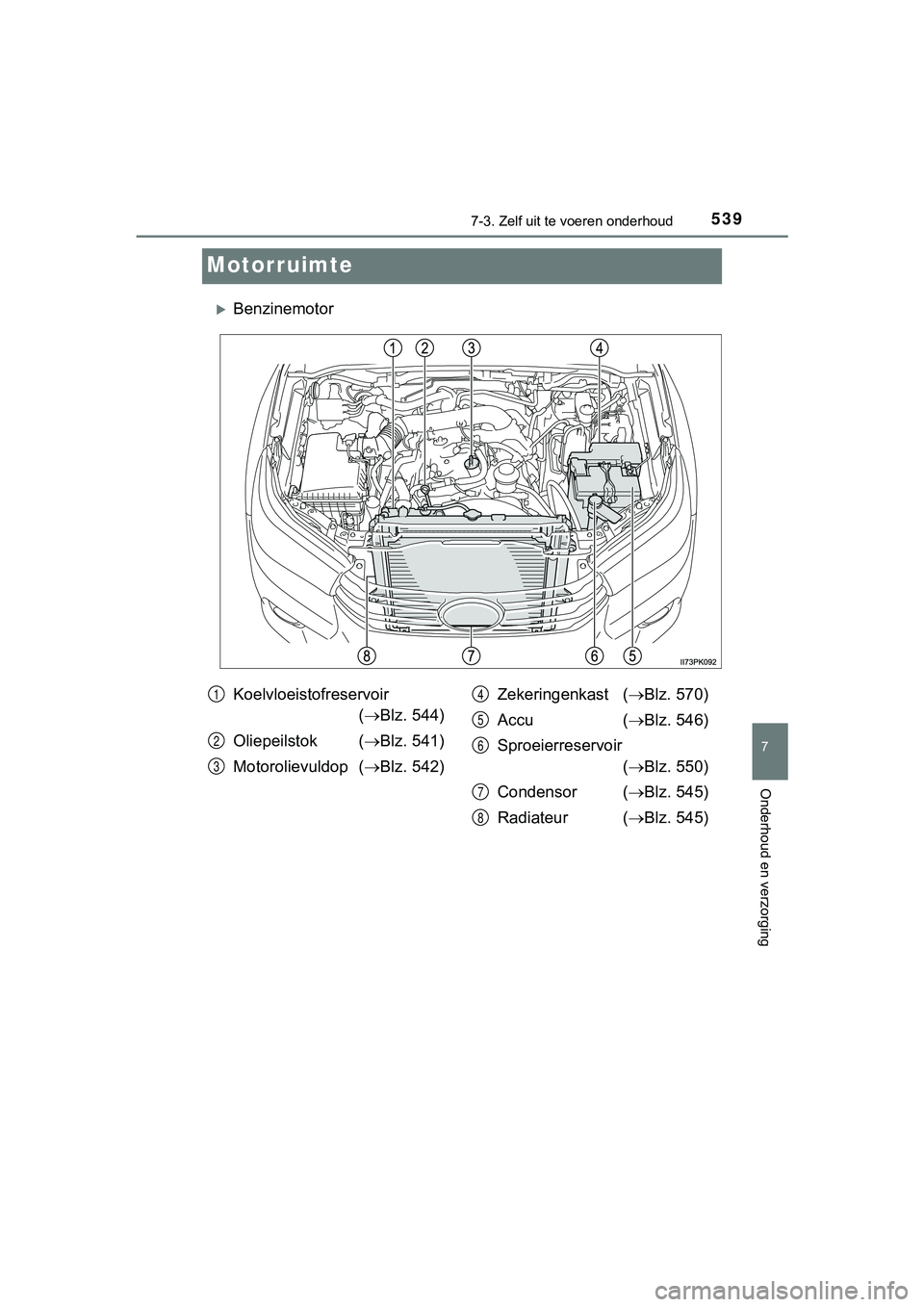

Motorruimte
Benzinemotor
Koelvloeistofreservoir
( Blz. 544)
Oliepeilstok ( Blz. 541)
Motorolievuldop ( Blz. 542) Zekeringenkast (
Blz. 570)
Accu ( Blz. 546)
Sproeierreservoir ( Blz. 550)
Condensor ( Blz. 545)
Radiateur ( Blz. 545)1
2
3
4
5
6
7
8
HILUX_OM_OM0K375E_(EE).book Page 539 Thursday, April 12, 2018 12:31 PM

5407-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)

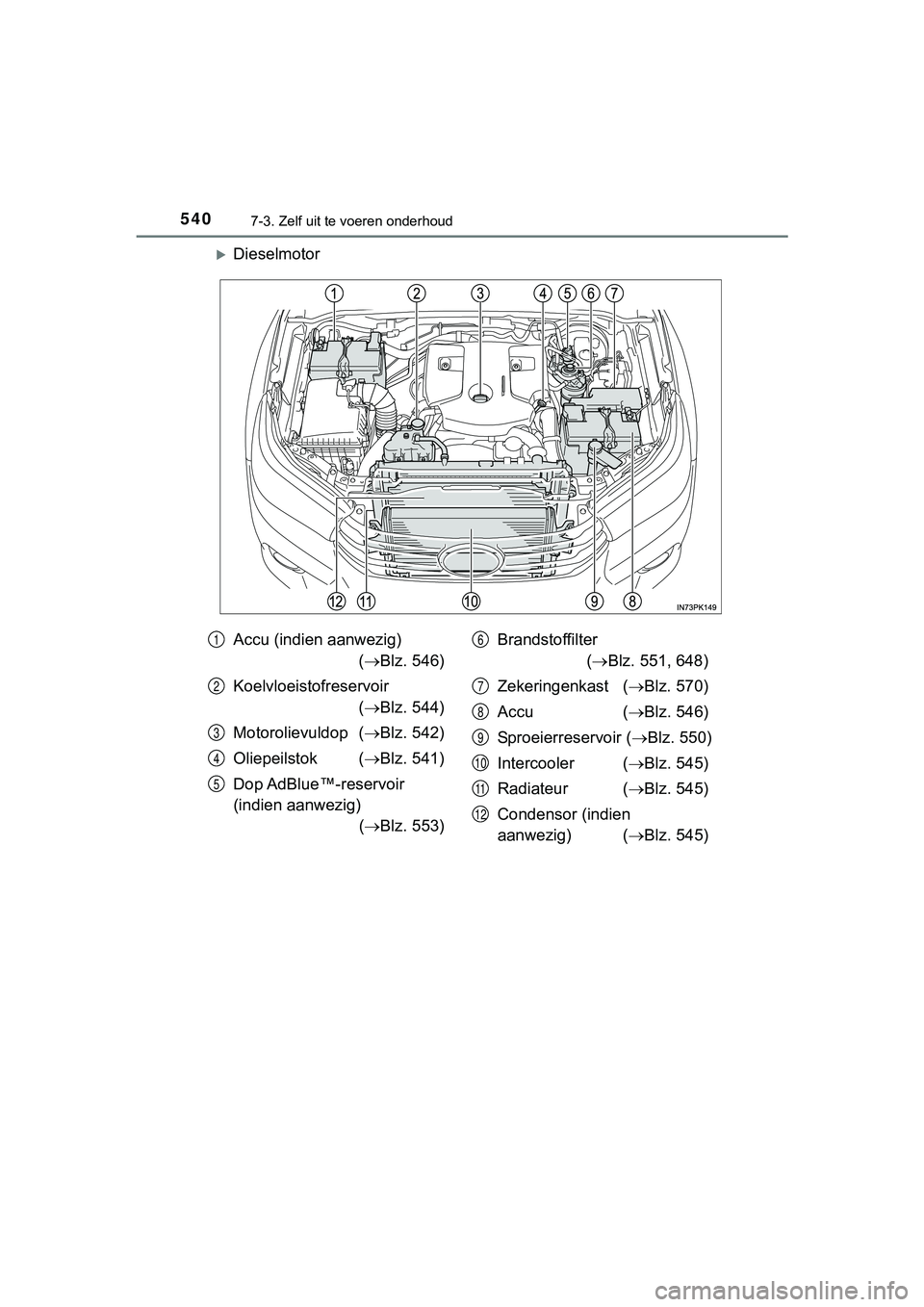

Dieselmotor
Accu (indien aanwezig) ( Blz. 546)
Koelvloeistofreservoir ( Blz. 544)
Motorolievuldop ( Blz. 542)
Oliepeilstok ( Blz. 541)
Dop AdBlue™-reservoir
(indien aanwezig) ( Blz. 553) Brandstoffilter
( Blz. 551, 648)
Zekeringenkast ( Blz. 570)
Accu ( Blz. 546)
Sproeierreservoir ( Blz. 550)
Intercooler ( Blz. 545)
Radiateur ( Blz. 545)
Condensor (indien
aanwezig) ( Blz. 545)1
2
3
4
5
6
7
8
9
10
11
12
HILUX_OM_OM0K375E_(EE).book Page 540 Thursday, April 12, 2018 12:31 PM

5417-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

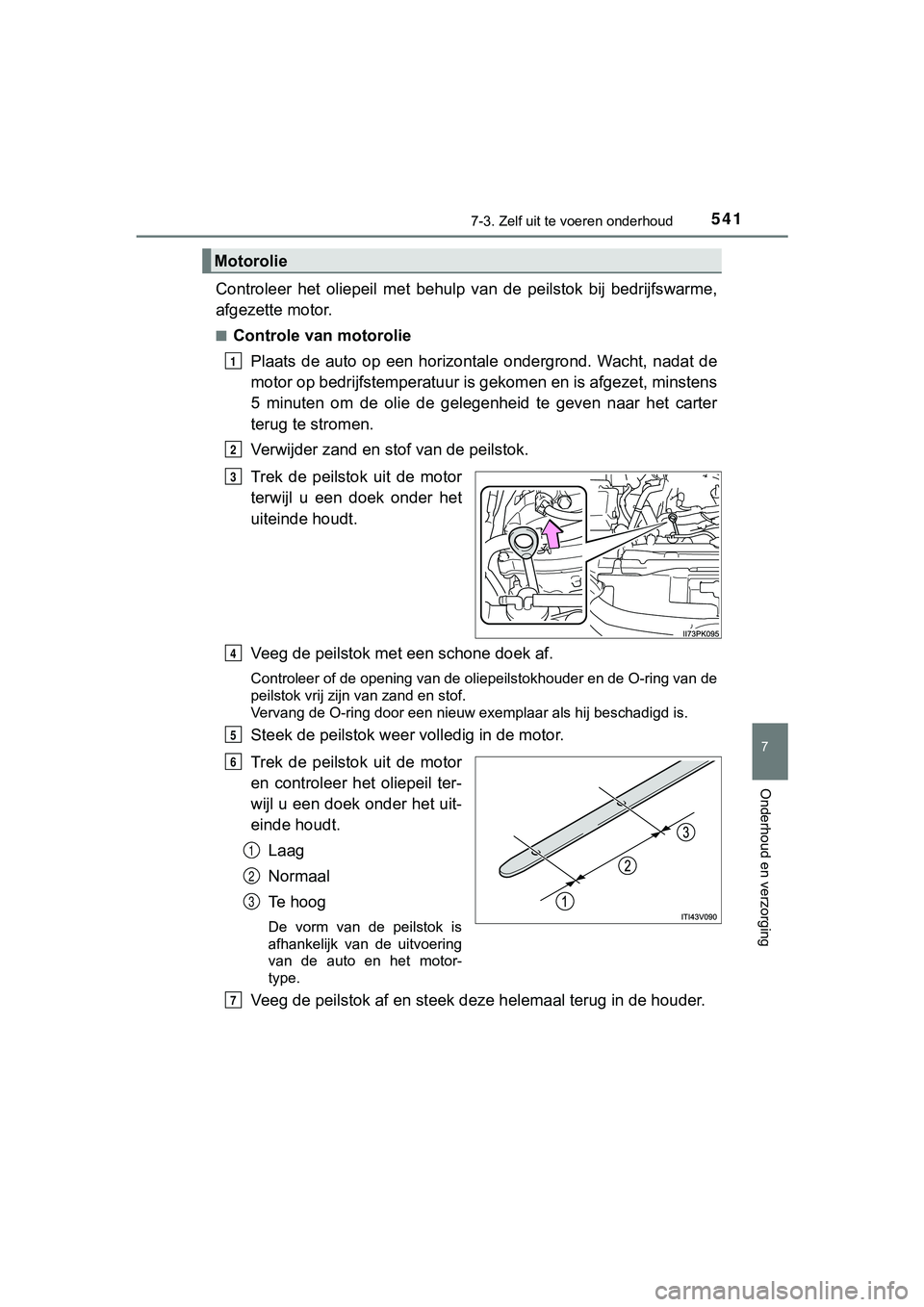

Controleer het oliepeil met behulp van de peilstok bij bedrijfs warme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontal e ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Verwijder zand en st of van de peilstok.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Controleer of de opening van de oliepeilstokhouder en de O-ring van de
peilstok vrij zijn van zand en stof.
Vervang de O-ring door een nieuw exemplaar als hij beschadigd i s.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motor-
type.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
6
1
2
3
7
HILUX_OM_OM0K375E_(EE).book Page 541 Thursday, April 12, 2018 12:31 PM

5427-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)■

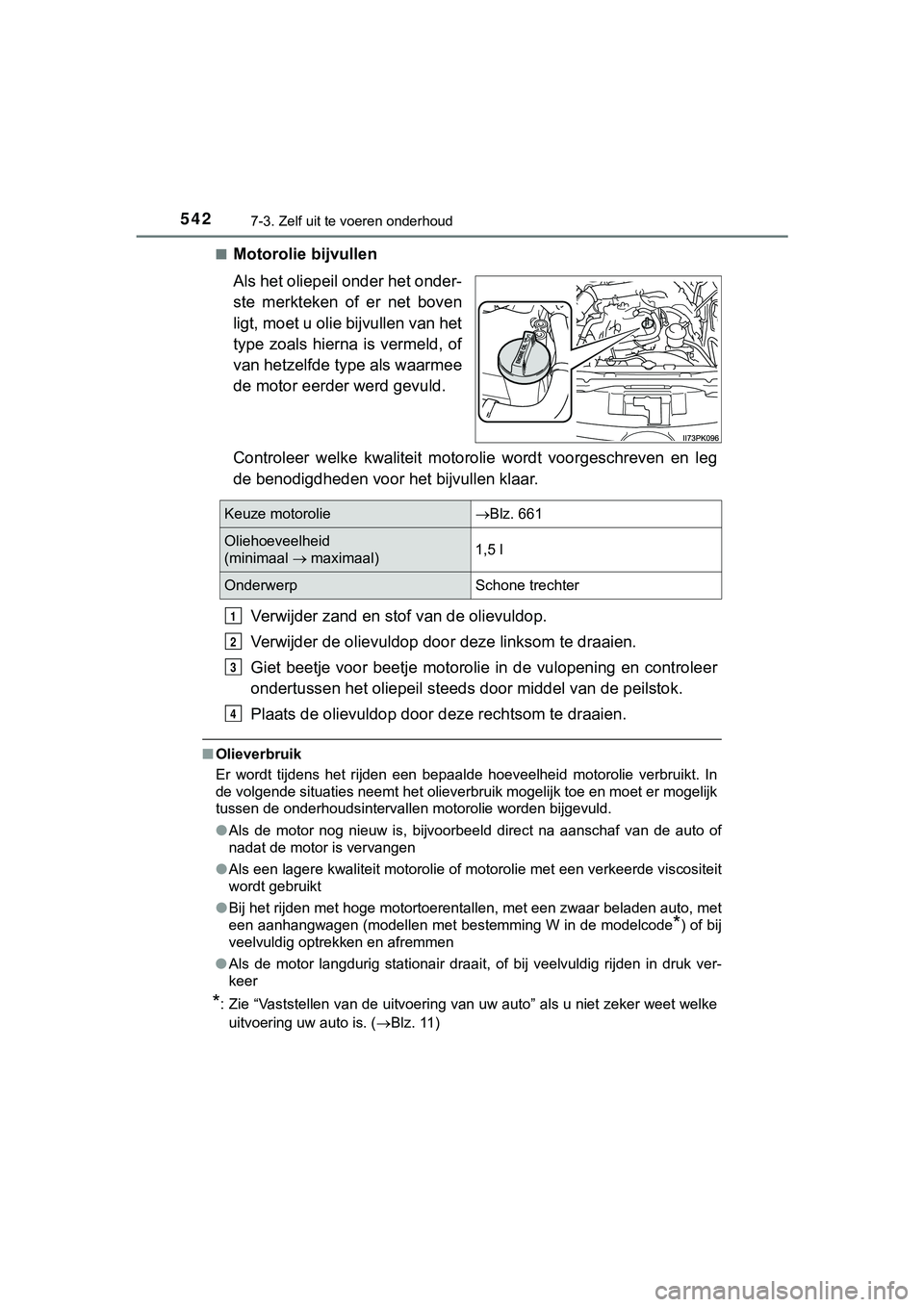

Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en le
g
de benodigdheden voor het bijvullen klaar.
Verwijder zand en stof van de olievuldop.
Verwijder de olievuldop doo r deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controlee r
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door d eze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en mo et er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeer de viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar belade n auto, met
een aanhangwagen (modellen met bestemming W in de modelcode
*) of bij
veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rij den in druk ver-
keer
*: Zie “Vaststellen van de uitvoering van uw auto” als u niet zeker weet welke
uitvoering uw auto is. ( Blz. 11)
Keuze motorolieBlz. 661
Oliehoeveelheid
(minimaal  maximaal) 1,5 l
Onderwerp
Schone trechter
1
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 542 Thursday, April 12, 2018 12:31 PM

5437-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

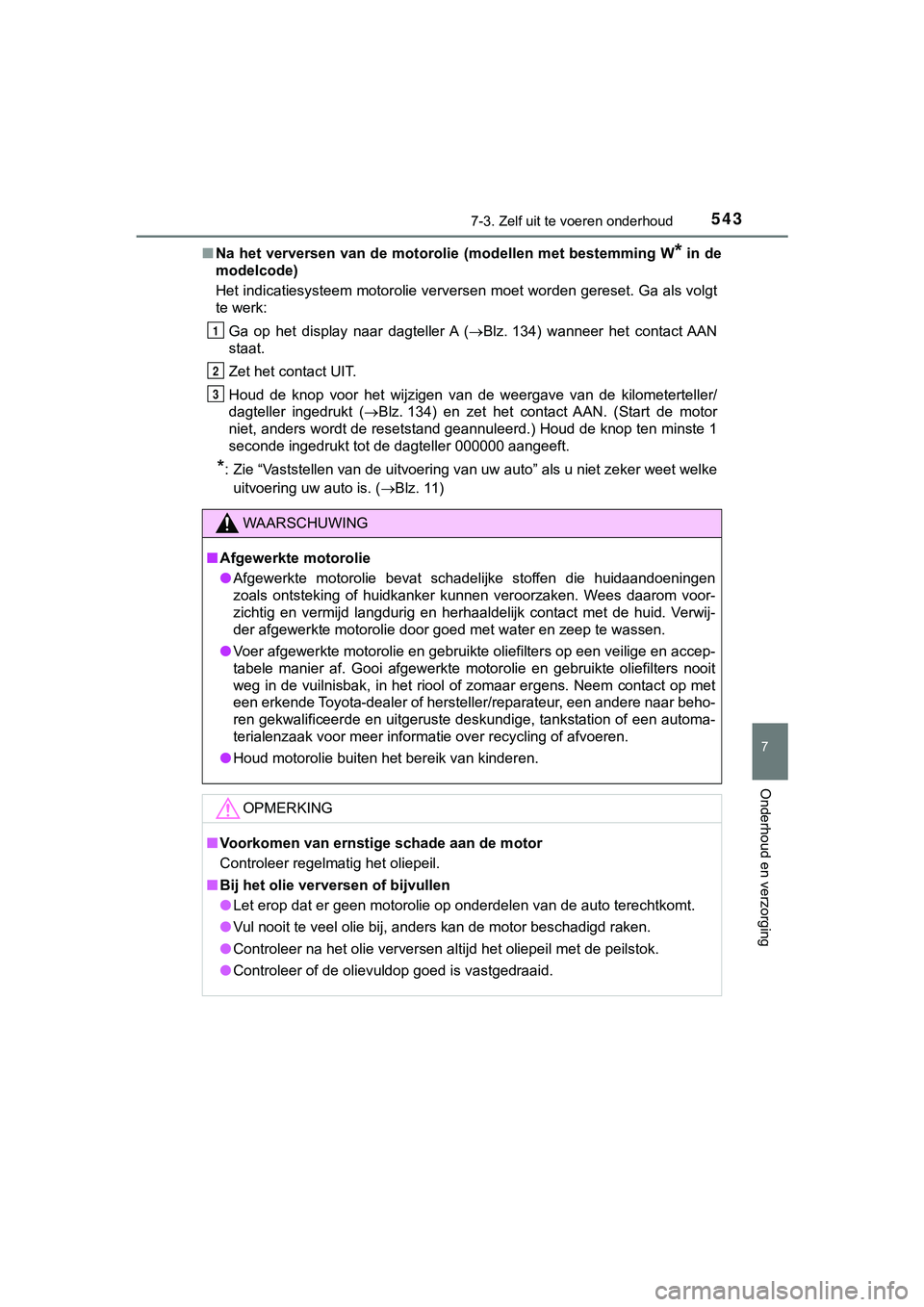

■Na het verversen van de motorolie (modellen met bestemming W* in de
modelcode)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Ga op het display naar dagteller A ( Blz. 134) wanneer het contact AAN
staat.
Zet het contact UIT.
Houd de knop voor het wijzigen van de weergave van de kilometer teller/
dagteller ingedrukt ( Blz. 134) en zet het contact AAN. (Start de motor
niet, anders wordt de resetstand geannuleerd.) Houd de knop ten minste 1
seconde ingedrukt tot de dagteller 000000 aangeeft.
*: Zie “Vaststellen van de uitvoering van uw auto” als u niet zeker weet welke
uitvoering uw auto is. ( Blz. 11)
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeni ngen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de hu id. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefi lters nooit
weg in de vuilnisbak, in het riool of zomaar ergens. Neem contact op met
een erkende Toyota-dealer of hersteller/reparateur, een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige, tankstation of ee n automa-
terialenzaak voor meer informatie over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd rake n.
● Controleer na het olie verversen altijd het oliepeil met de pei lstok.
● Controleer of de olievuldop goed is vastgedraaid.
1
2
3
HILUX_OM_OM0K375E_(EE).book Page 543 Thursday, April 12, 2018 12:31 PM

5447-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)

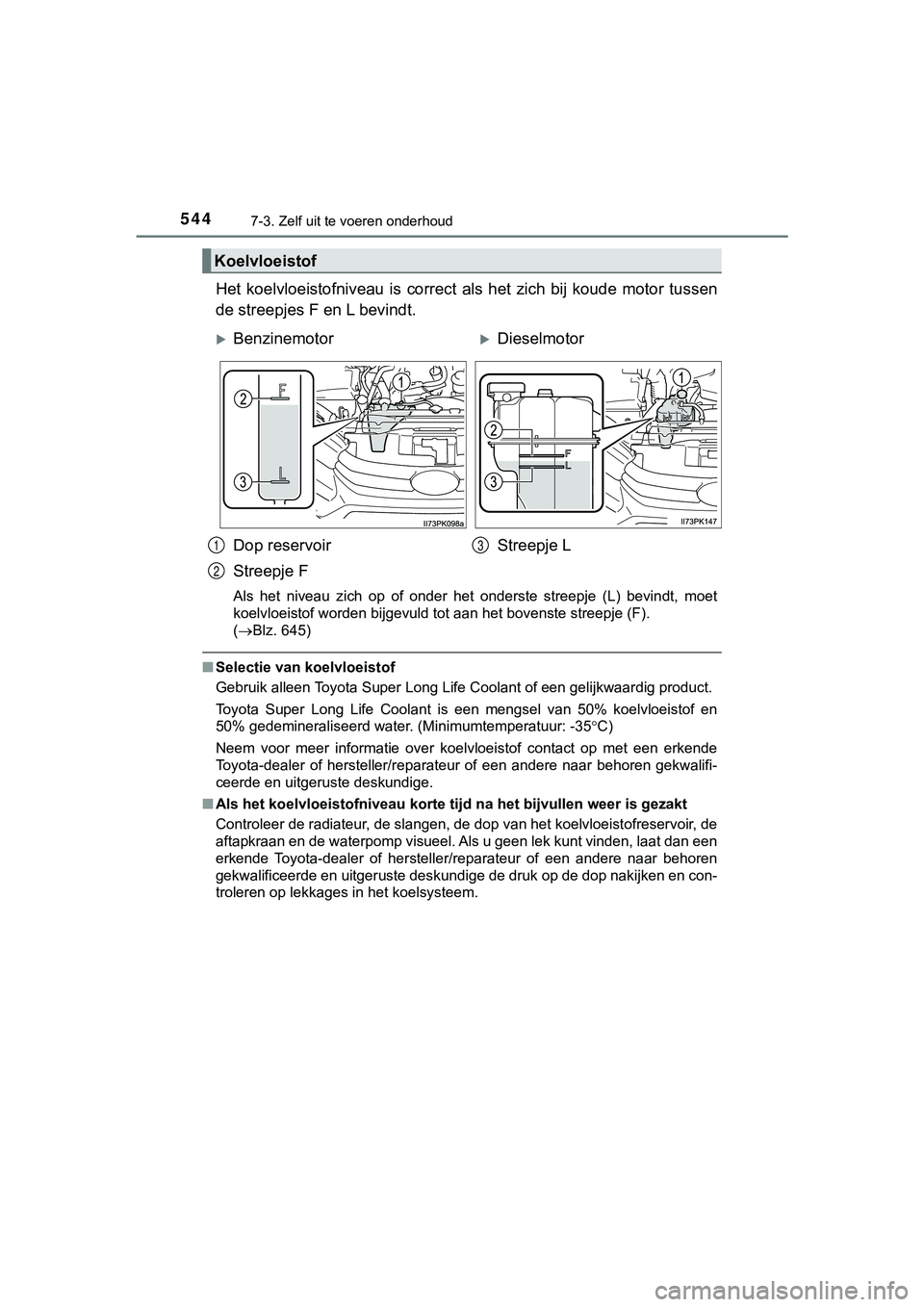

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes F en L bevindt.
Als het niveau zich op of onder het onderste streepje (L) bevin dt, moet
koelvloeistof worden bijgevuld tot aan het bovenste streepje (F ).
( Blz. 645)
■ Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaar dig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloei stof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop van het koelvloeist ofreservoir, de
aftapkraan en de waterpomp visueel. Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige de druk op de dop naki jken en con-
troleren op lekkages in het koelsysteem.
Koelvloeistof
BenzinemotorDieselmotor
Dop reservoir
Streepje F Streepje L
1
2
3
HILUX_OM_OM0K375E_(EE).book
Page 544 Thursday, April 12, 2018 12:31 PM
