2019 TOYOTA HILUX Instructieboekje (in Dutch)

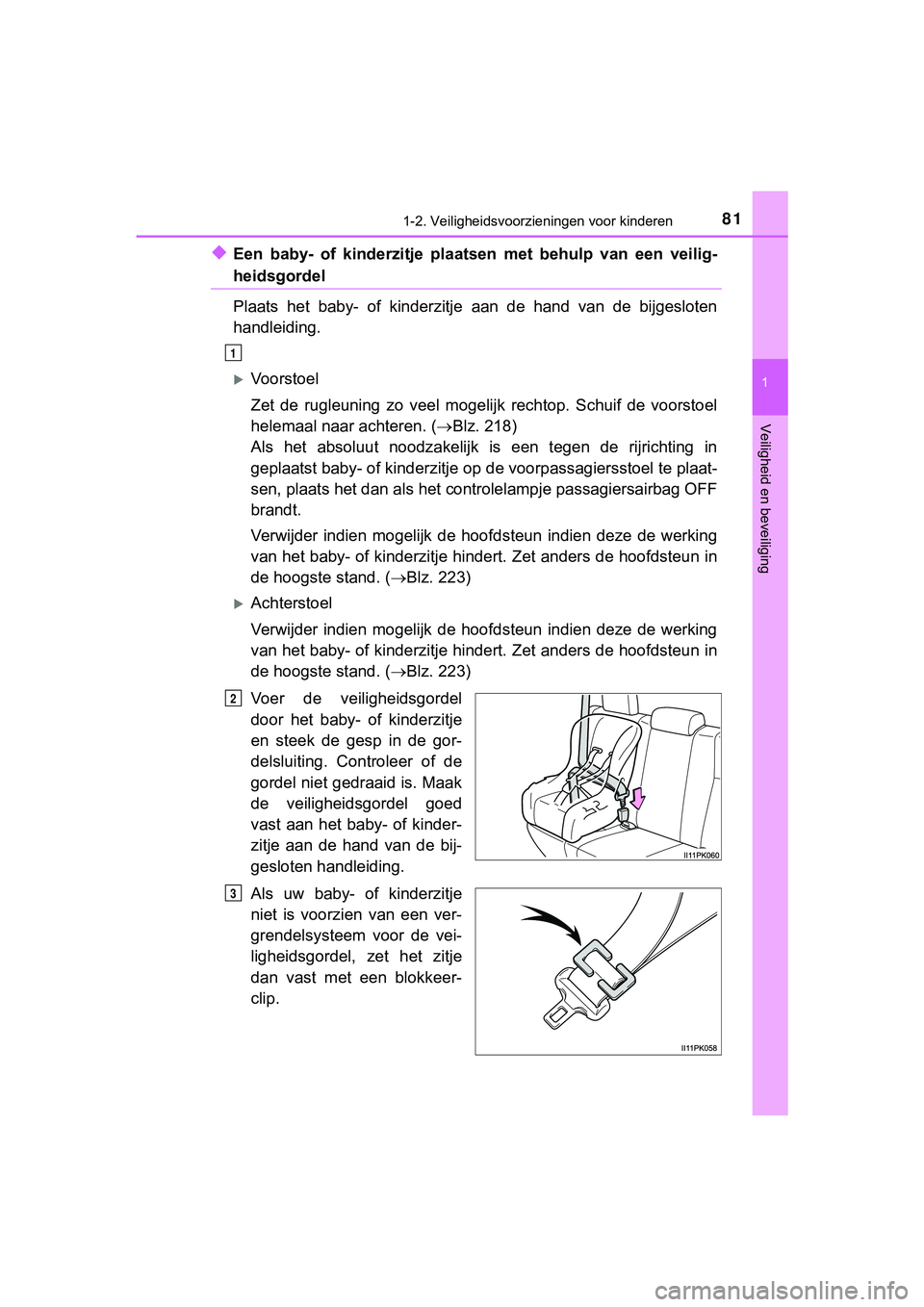

811-2. Veiligheidsvoorzieningen voor kinderen
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
◆Een baby- of kinderzitje plaatsen met behulp van een veilig-
heidsgordel
Plaats het baby- of kinderzitje aan de hand van de bijgesloten
handleiding.
Voorstoel
Zet de rugleuning zo veel mogelijk rechtop. Schuif de voorstoel
helemaal naar achteren. ( Blz. 218)
Als het absoluut noodzakelijk is een tegen de rijrichting in
geplaatst baby- of kinderzitje op de voorpassagiersstoel te plaat-
sen, plaats het dan a ls het controlelampje passagiersairbag OFF
brandt.
Verwijder indien mogelijk de hoofd steun indien deze de werking
van het baby- of kinderzitje hindert. Zet anders de hoofdsteun in
de hoogste stand. ( Blz. 223)
Achterstoel
Verwijder indien mogelijk de hoofd steun indien deze de werking
van het baby- of kinderzitje hindert. Zet anders de hoofdsteun in
de hoogste stand. ( Blz. 223)
Voer de veiligheidsgordel
door het baby- of kinderzitje
en steek de gesp in de gor-
delsluiting. Controleer of de
gordel niet gedraaid is. Maak
de veiligheidsgordel goed
vast aan het baby- of kinder-
zitje aan de hand van de bij-
gesloten handleiding.
Als uw baby- of kinderzitje
niet is voorzien van een ver-
grendelsysteem voor de vei-
ligheidsgordel, zet het zitje
dan vast met een blokkeer-
clip.
1
2
3
HILUX_OM_OM0K375E_(EE).book Page 81 Thursday, April 12, 2018 12:31 PM

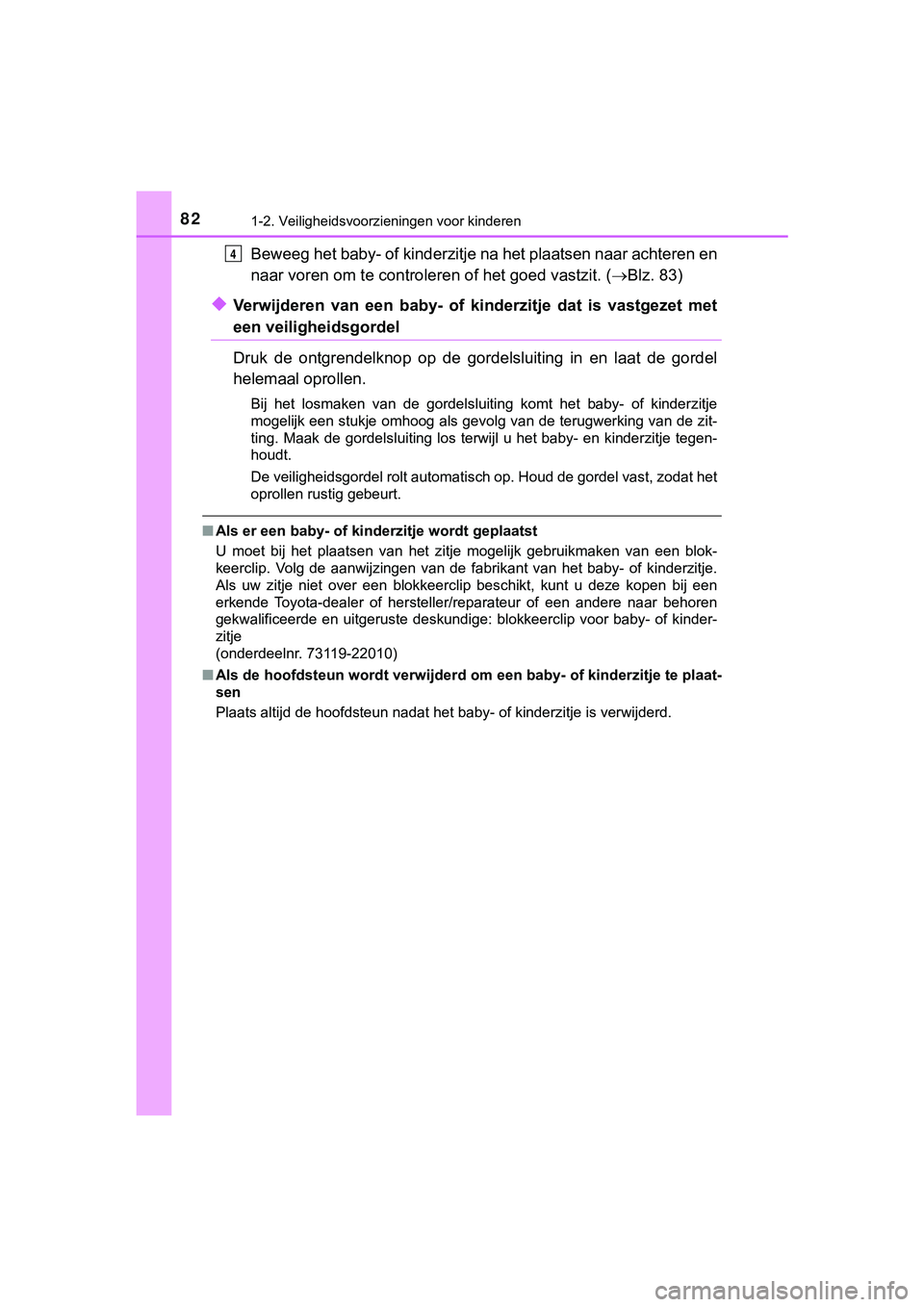

821-2. Veiligheidsvoorzieningen voor kinderen
HILUX_OM_OM0K375E_(EE)
Beweeg het baby- of kinderzitje na het plaatsen naar achteren en
naar voren om te controleren of het goed vastzit. ( Blz. 83)
◆Verwijderen van een baby- of kinderzitje dat is vastgezet met
een veiligheidsgordel
Druk de ontgrendelknop op de gordelsluiting in en laat de gorde l
helemaal oprollen.
Bij het losmaken van de gordelsluiting komt het baby- of kinder zitje
mogelijk een stukje omhoog als gevolg van de terugwerking van d e zit-
ting. Maak de gordelsluiting los terwijl u het baby- en kinderzitje tegen-
houdt.
De veiligheidsgordel rolt automatisch op. Houd de gordel vast, zodat het
oprollen rustig gebeurt.
■ Als er een baby- of kinde rzitje wordt geplaatst
U moet bij het plaatsen van het zitje mogelijk gebruikmaken van een blok-
keerclip. Volg de aanwijzingen van de fabrikant van het baby- o f kinderzitje.
Als uw zitje niet over een blokkeerclip beschikt, kunt u deze k open bij een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige: blokkeerclip voor bab y- of kinder-
zitje
(onderdeelnr. 73119-22010)
■ Als de hoofdsteun wordt verwijderd om een baby- of kinderzitje te plaat-
sen
Plaats altijd de hoofdsteun nadat het baby- of kinderzitje is v erwijderd.
4
HILUX_OM_OM0K375E_(EE).book Page 82 Thursday, April 12, 2018 12:31 PM

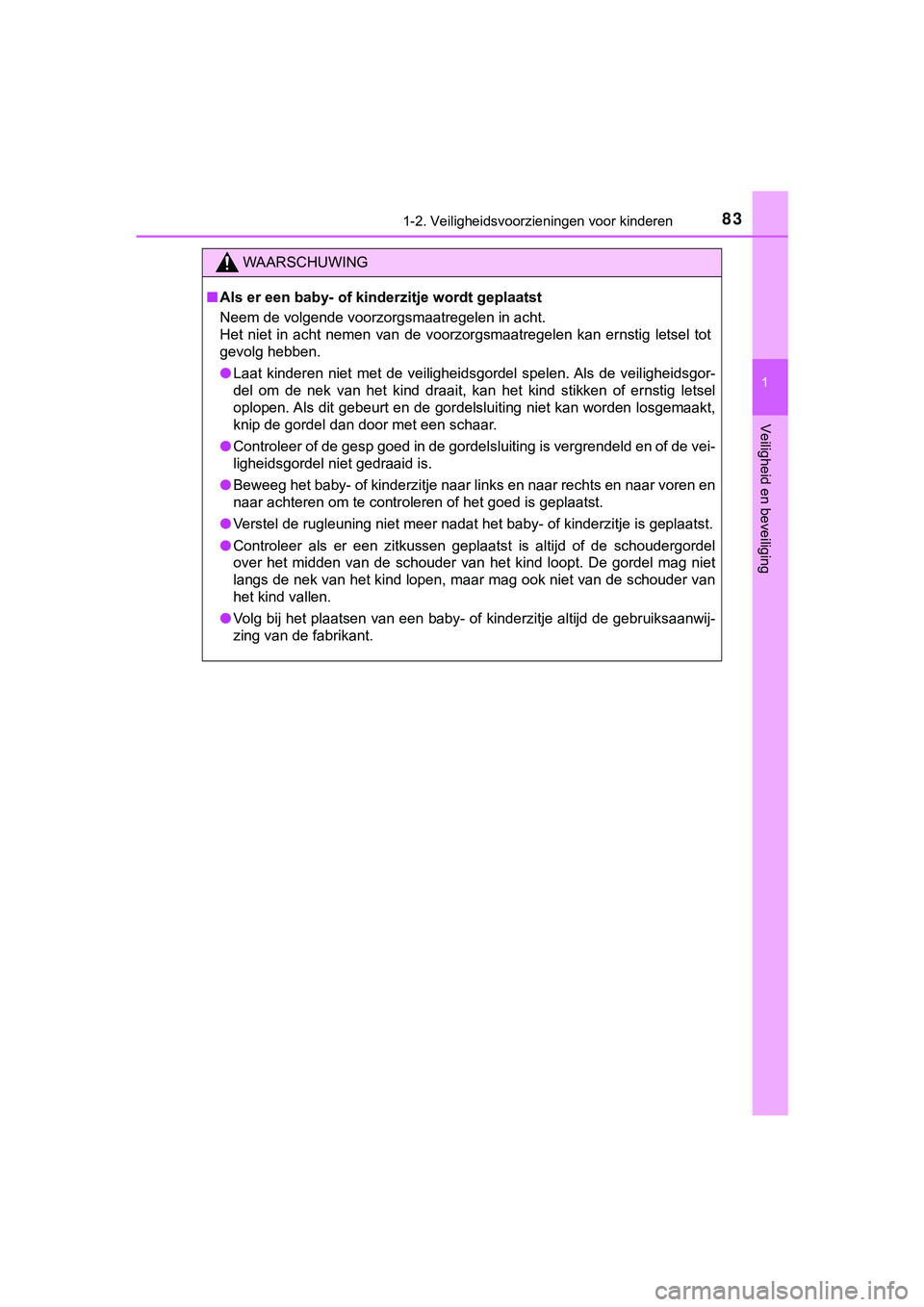

831-2. Veiligheidsvoorzieningen voor kinderen
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Als er een baby- of kinderzitje wordt geplaatst
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Laat kinderen niet met de veiligheidsgordel spelen. Als de veil igheidsgor-
del om de nek van het kind draait, kan het kind stikken of erns tig letsel
oplopen. Als dit gebeurt en de gordelsluiting niet kan worden l osgemaakt,
knip de gordel dan door met een schaar.
● Controleer of de gesp goed in de gordelsluiting is vergrendeld en of de vei-
ligheidsgordel niet gedraaid is.
● Beweeg het baby- of kinderzitje naar links en naar rechts en na ar voren en
naar achteren om te controleren of het goed is geplaatst.
● Verstel de rugleuning niet meer nadat het baby- of kinderzitje is geplaatst.
● Controleer als er een zitkussen geplaatst is altijd of de schou dergordel
over het midden van de schouder van het kind loopt. De gordel mag niet
langs de nek van het kind lopen, maar mag ook niet van de schou der van
het kind vallen.
● Volg bij het plaatsen van een baby- of kinderzitje altijd de ge bruiksaanwij-
zing van de fabrikant.
HILUX_OM_OM0K375E_(EE).book Page 83 Thursday, April 12, 2018 12:31 PM

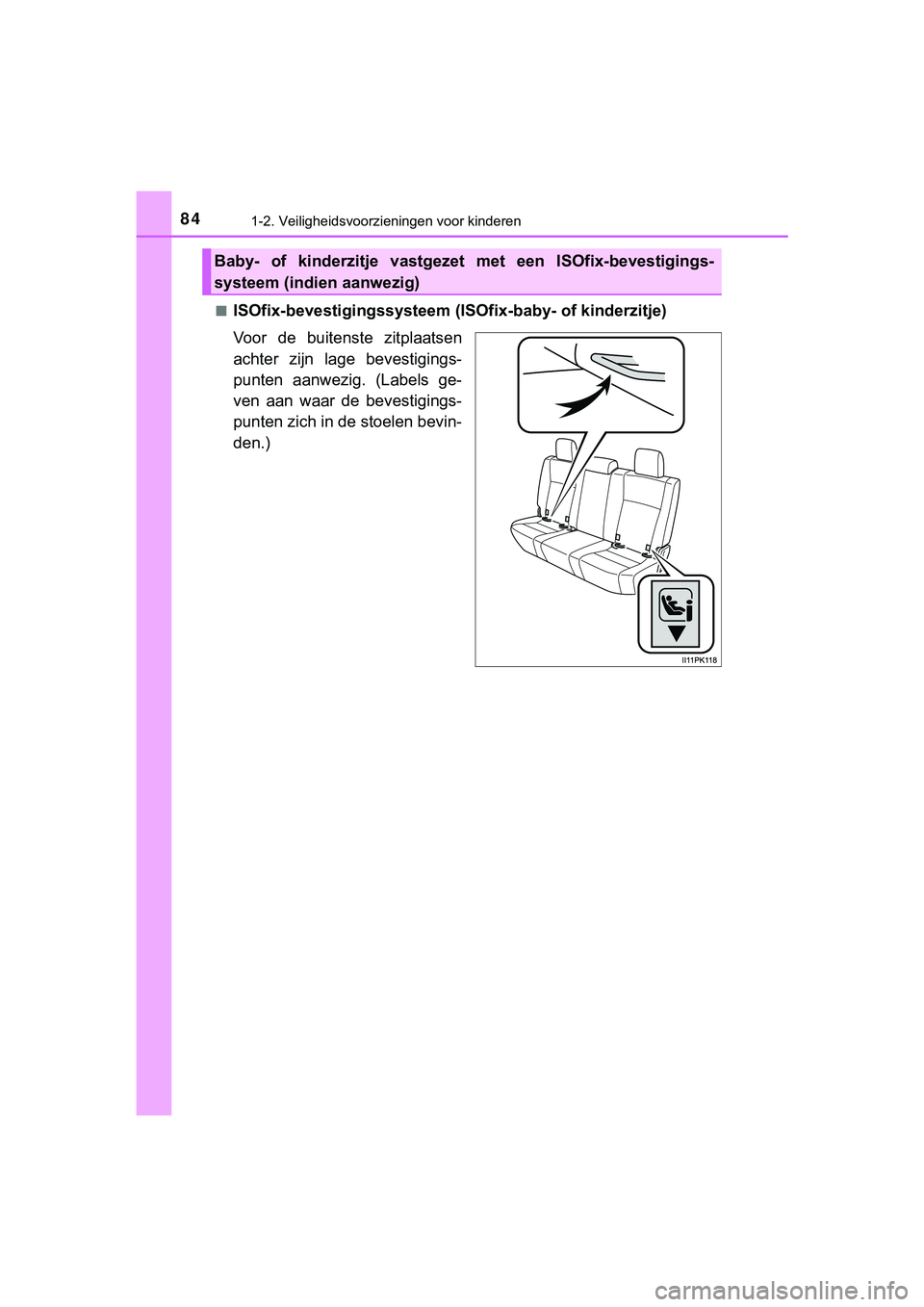

841-2. Veiligheidsvoorzieningen voor kinderen
HILUX_OM_OM0K375E_(EE)■
ISOfix-bevestigingssysteem (IS
Ofix-baby- of kinderzitje)
Voor de buitenste zitplaatsen
achter zijn lage bevestigings-
punten aanwezig. (Labels ge-
ven aan waar de bevestigings-
punten zich in de stoelen bevin-
den.)
Baby- of kinderzitje vastgezet met een ISOfix-bevestigings-
systeem (indien aanwezig)
HILUX_OM_OM0K375E_(EE).book Page 84 Thursday, April 12, 2018 12:31 PM

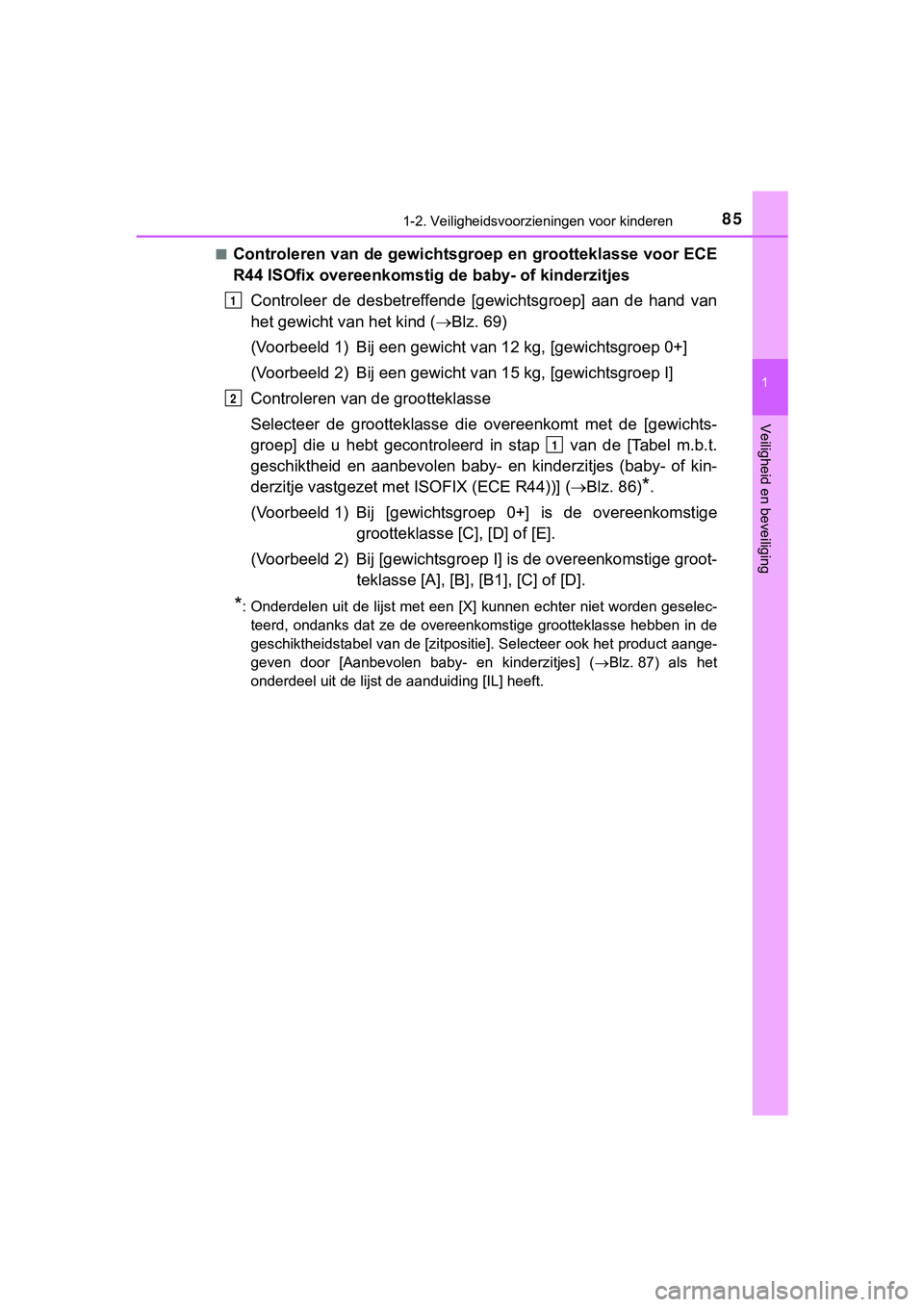

851-2. Veiligheidsvoorzieningen voor kinderen
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
■Controleren van de gewichtsgroep en grootteklasse voor ECE
R44 ISOfix overeenkomstig de baby- of kinderzitjesControleer de desbetreffende [gewichtsgroep] aan de hand van
het gewicht va n het kind (Blz. 69)
(Voorbeeld 1) Bij een gewicht v an 12 kg, [gewichtsgroep 0+]
(Voorbeeld 2) Bij een gewicht v an 15 kg, [gewichtsgroep I]
Controleren van de grootteklasse
Selecteer de grootteklasse die overeenkomt met de [gewichts-
groep] die u hebt gecontroleerd in stap van de [Tabel m.b.t.
geschiktheid en aanbev olen baby- en kinderzitjes (baby- of kin-
derzitje vastgezet me t ISOFIX (ECE R44))] ( Blz. 86)
*.
(Voorbeeld 1) Bij [gewichtsgr oep 0+] is de overeenkomstige
grootteklasse [C], [D] of [E].
(Voorbeeld 2) Bij [gewichtsgroep I] is de overeenkomstige groot-
teklasse [A], [B], [B1], [C] of [D].
*: Onderdelen uit de lijst met een [X] kunnen echter niet worden geselec- teerd, ondanks dat ze de overeenkomstige grootteklasse hebben i n de
geschiktheidstabel van de [zitpositie]. Selecteer ook het product aange-
geven door [Aanbevolen baby- en kinderzitjes] ( Blz. 87) als het
onderdeel uit de lijst de aanduiding [IL] heeft.
1
2
1
HILUX_OM_OM0K375E_(EE).book Page 85 Thursday, April 12, 2018 12:31 PM

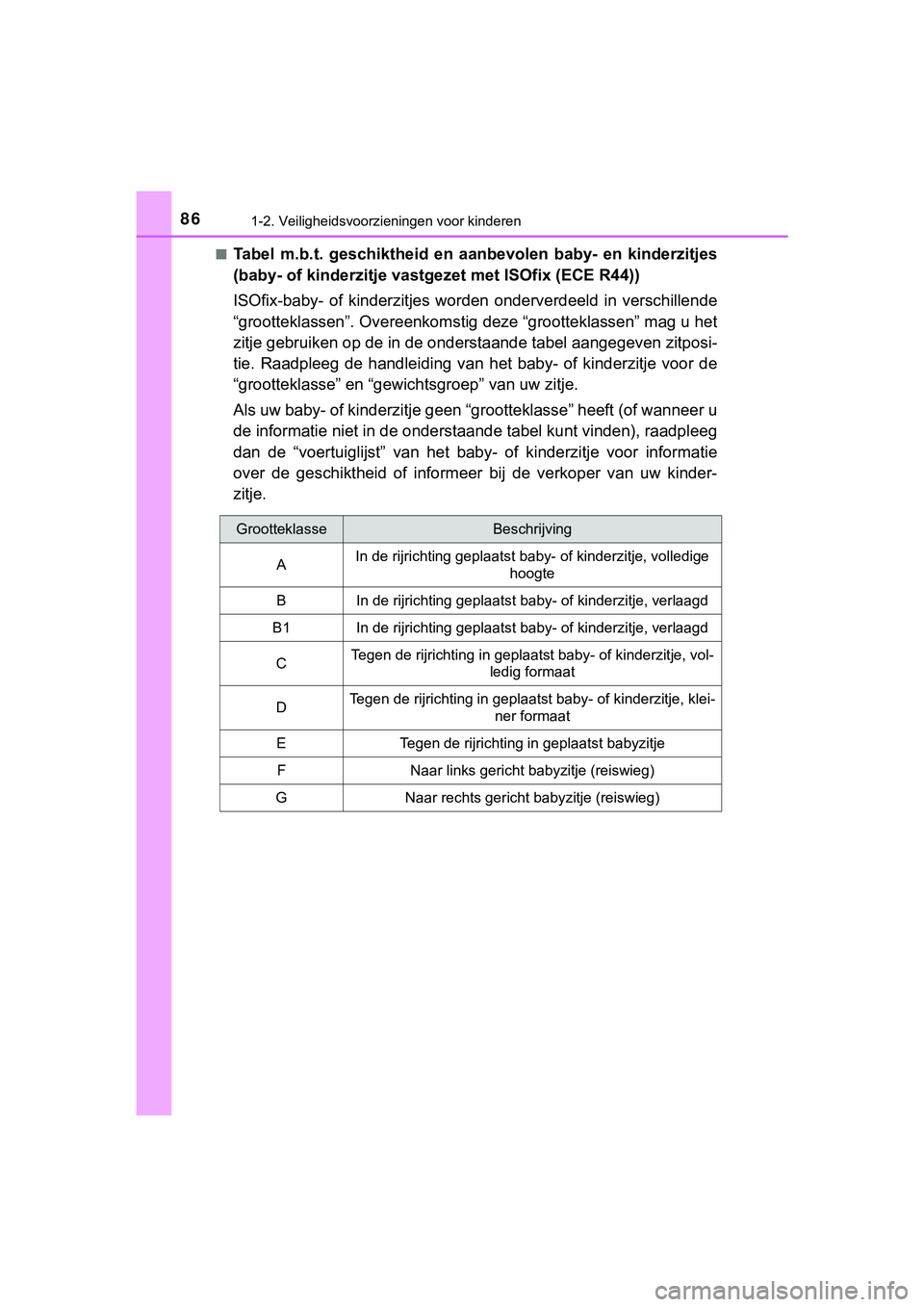

861-2. Veiligheidsvoorzieningen voor kinderen
HILUX_OM_OM0K375E_(EE)■
Tabel m.b.t. geschiktheid en aa
nbevolen baby- en kinderzitjes
(baby- of kinderzitje vastgezet met ISOfix (ECE R44))
ISOfix-baby- of kinderzitjes worden onderverdeeld in verschille nde
“grootteklassen”. Overeenkomstig deze “grootteklassen” mag u het
zitje gebruiken op de in de onderstaande tabel aangegeven zitpo si-
tie. Raadpleeg de handleiding van het baby- of kinderzitje voor de
“grootteklasse” en “gewic htsgroep” van uw zitje.
Als uw baby- of kinderzitje geen “grootteklasse” heeft (of wann eer u
de informatie niet in de onderstaande tabel kunt vinden), raadp leeg
dan de “voertuiglijst” van het b aby- of kinderzitje voor informatie
over de geschiktheid of informeer bij de verkoper van uw kinder-
zitje.
GrootteklasseBeschrijving
A In de rijrichting geplaatst baby- of kinderzitje, volledige
hoogte
B In de rijrichting geplaatst baby- of kinderzitje, verlaagd
B1 In de rijrichting geplaatst baby- of kinderzitje, verlaagd
C Tegen de rijrichting in geplaatst baby- of kinderzitje, vol-
ledig formaat
D Tegen de rijrichting in geplaatst baby- of kinderzitje, klei-
ner formaat
E Tegen de rijrichting in geplaatst babyzitje F Naar links gericht babyzitje (reiswieg)
G Naar rechts gericht babyzitje (reiswieg)
HILUX_OM_OM0K375E_(EE).book Page 86 Thursday, April 12, 2018 12:31 PM

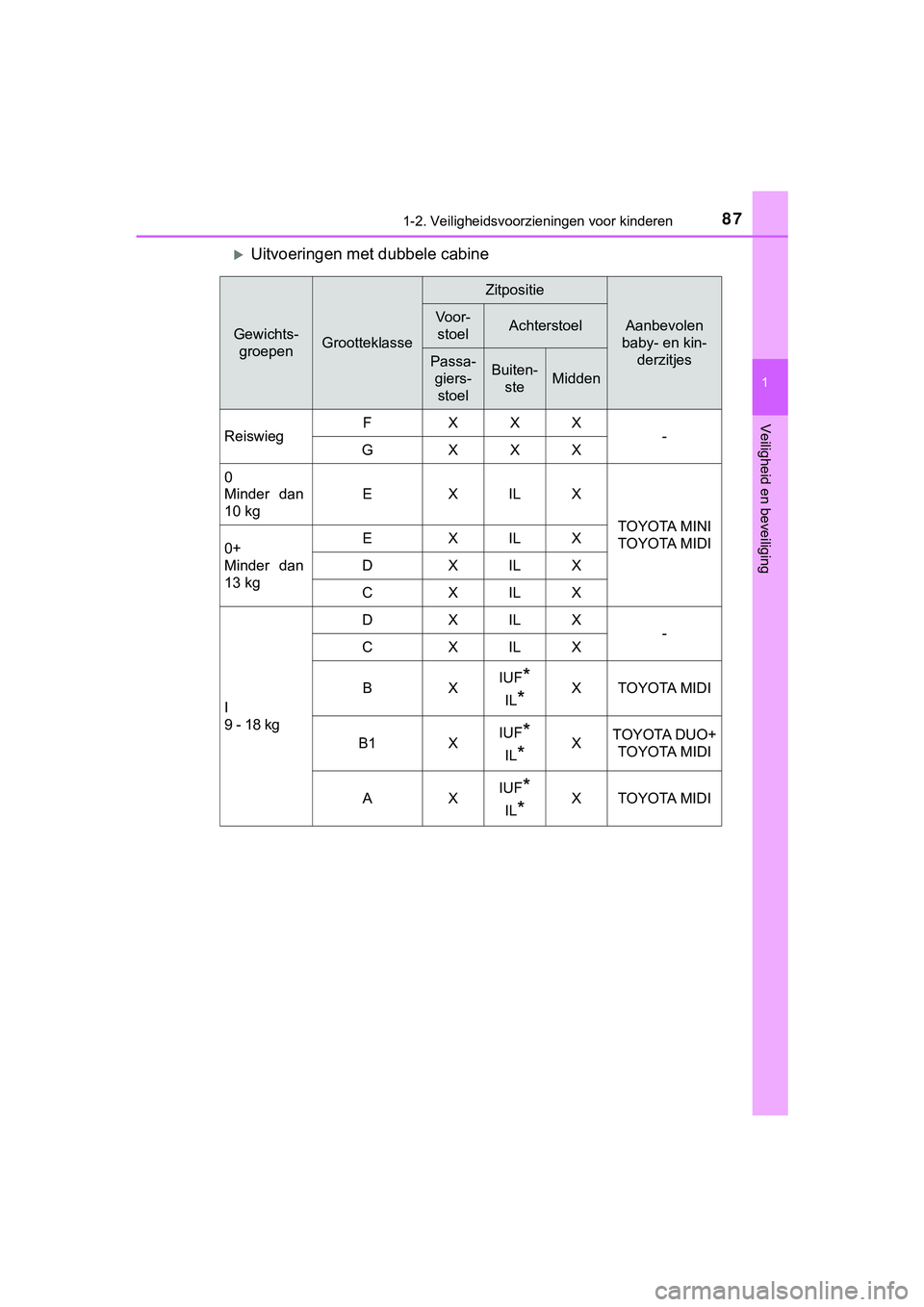

871-2. Veiligheidsvoorzieningen voor kinderen
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
Uitvoeringen met dubbele cabine
Gewichts-groepenGrootteklasse
Zitpositie
Aanbevolen
baby- en kin- derzitjesVoor-stoelAchterstoel
Passa- giers-stoelBuiten-
steMidden
Reiswieg FXXX
-
GXXX
0
Minder dan
10 kg EXILX
TOYOTA MINI
TOYOTA MIDI
0+
Minder dan
13 kg EXILX
DXILX
CXILX
I
9 - 18 kg DXILX
-
CXILX
BX IUF
*
IL*X TOYOTA MIDI
B1 X IUF
*
IL*X
TOYOTA DUO+
TOYOTA MIDI
AX IUF
*
IL*X TOYOTA MIDI
HILUX_OM_OM0K375E_(EE).book
Page 87 Thursday, April 12, 2018 12:31 PM

881-2. Veiligheidsvoorzieningen voor kinderen
HILUX_OM_OM0K375E_(EE)
Verklaring van lettercodes in de bovenstaande tabel:
X: Zitpositie niet geschikt voor ISOfix-baby- of kinderzitjes in deze
gewichtsgroep en/of grootteklasse.
IUF: Geschikt voor een in de rijrichting geplaatst universeel IS Ofix-
baby- of kinderzitje dat is goedgekeurd voor gebruik in deze
gewichtsgroep.
IL: Geschikt voor een ISOfix-baby- of kinderzitje uit de categor ie
“specifieke voertuigen”, “beperkt ” of “semi-universeel” dat is
goedgekeurd voor gebruik in deze gewichtsgroep.
*: Verwijder indien mogelijk de hoofdsteun indien deze de werking van het
baby- of kinderzitje hindert. Zet anders de hoofdsteun in de hoogste stand.
Bij het vastzetten van sommige ty pen baby- of kinderzitjes op de ach-
terstoel kunnen de veiligheidsgor dels op de plaatsen naast het zitje
mogelijk niet goed worden gebruikt en komen ze mogelijk in aanr a-
king met het zitje. Ook kan de we rking van de veiligheidsgordel nega-
tief worden beïnvloed. Draag uw veiligheidsgordel goed aansluitend
over uw schouder en laag over uw heupen. Wanneer dit niet het geval
is of wanneer hij in aanraking komt met het zitje, ga dan ergen s
anders zitten. Het niet in acht ne men van de voorzorgsmaatregelen
kan ernstig letsel tot gevolg hebben.
De in de tabel genoemde baby- en kinderzitjes zijn mogelijk nie t ver-
krijgbaar buiten de EU.
● Verstel bij het plaatsen van een baby- of kinderzitje op de ach ter-
stoelen de voorstoel zodanig dat deze niet in aanraking komt met
het kind of het baby- of kinderzitje.
● Wanneer een TOYOTA MINI- of TOY OTA MIDI-zitje wordt gebruikt,
past u de steunpoot en de ISOfix-koppelingen als volgt aan:
Vergrendel de ISOfix-koppe-
lingen bij nr. 3.
Vergrendel de steunpoot op
het punt waar 6 openingen
zichtbaar zijn.
1
2
HILUX_OM_OM0K375E_(EE).book Page 88 Thursday, April 12, 2018 12:31 PM
