2019 TOYOTA HILUX Instructieboekje (in Dutch)

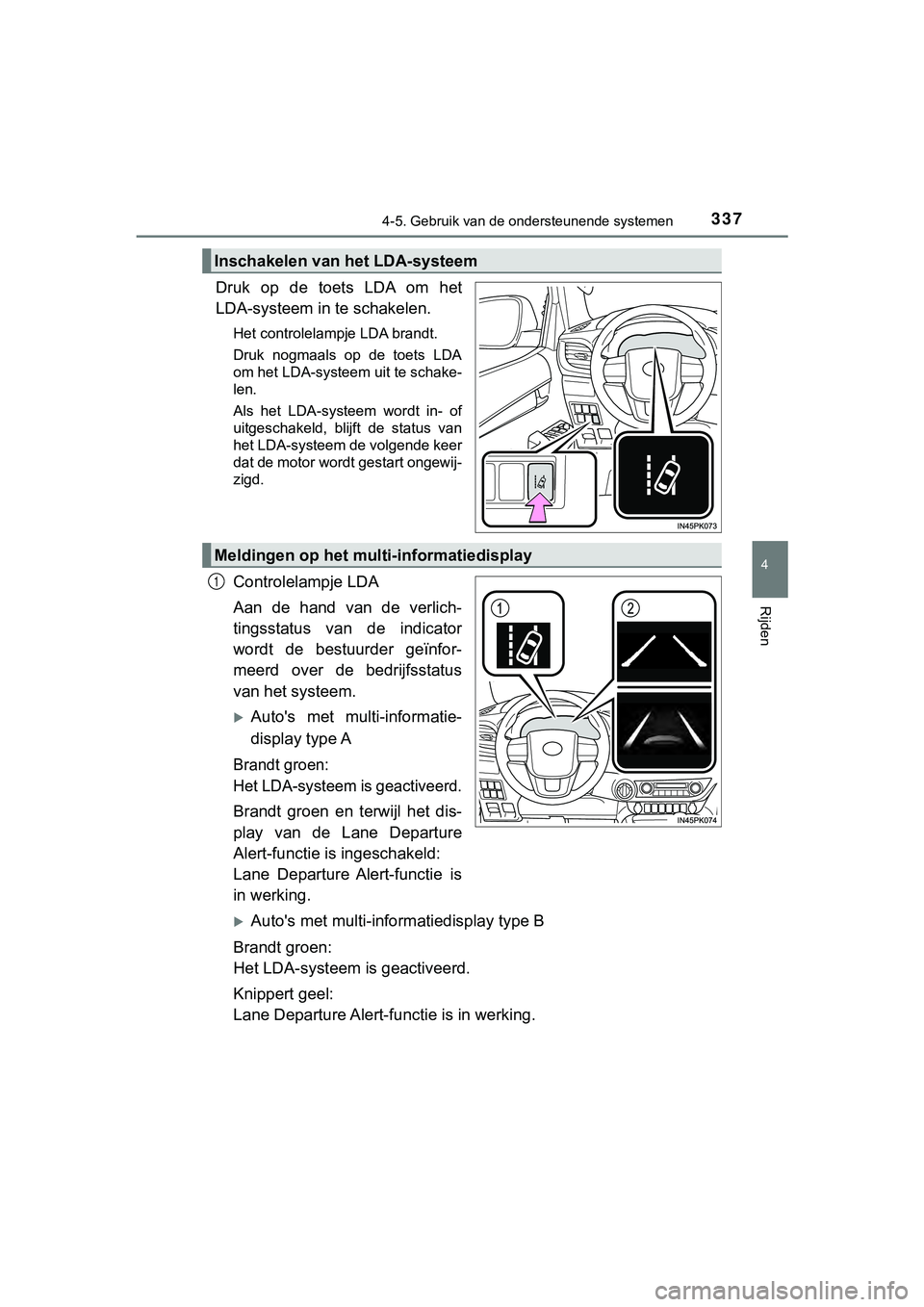

3374-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K375E_(EE)
Druk op de toets LDA om het
LDA-systeem in te schakelen.
Het controlelampje LDA brandt.
Druk nogmaals op de toets LDA
om het LDA-systeem uit te schake-
len.
Als het LDA-systeem wordt in- of
uitgeschakeld, blijft de status van
het LDA-systeem de volgende keer
dat de motor wordt gestart ongewij-
zigd.
Controlelampje LDA
Aan de hand van de verlich-
tingsstatus van de indicator
wordt de bestuurder geïnfor-
meerd over de bedrijfsstatus
van het systeem.
Auto's met multi-informatie-
display type A
Brandt groen:
Het LDA-systeem is geactiveerd.
Brandt groen en terwijl het dis-
play van de Lane Departure
Alert-functie is ingeschakeld:
Lane Departure Alert-functie is
in werking.
Auto's met multi-informatiedisplay type B
Brandt groen:
Het LDA-systeem i s geactiveerd.
Knippert geel:
Lane Departure Alert-f unctie is in werking.
Inschakelen van het LDA-systeem
Meldingen op het multi-informatiedisplay
1
HILUX_OM_OM0K375E_(EE).book Page 337 Thursday, April 12, 2018 12:31 PM

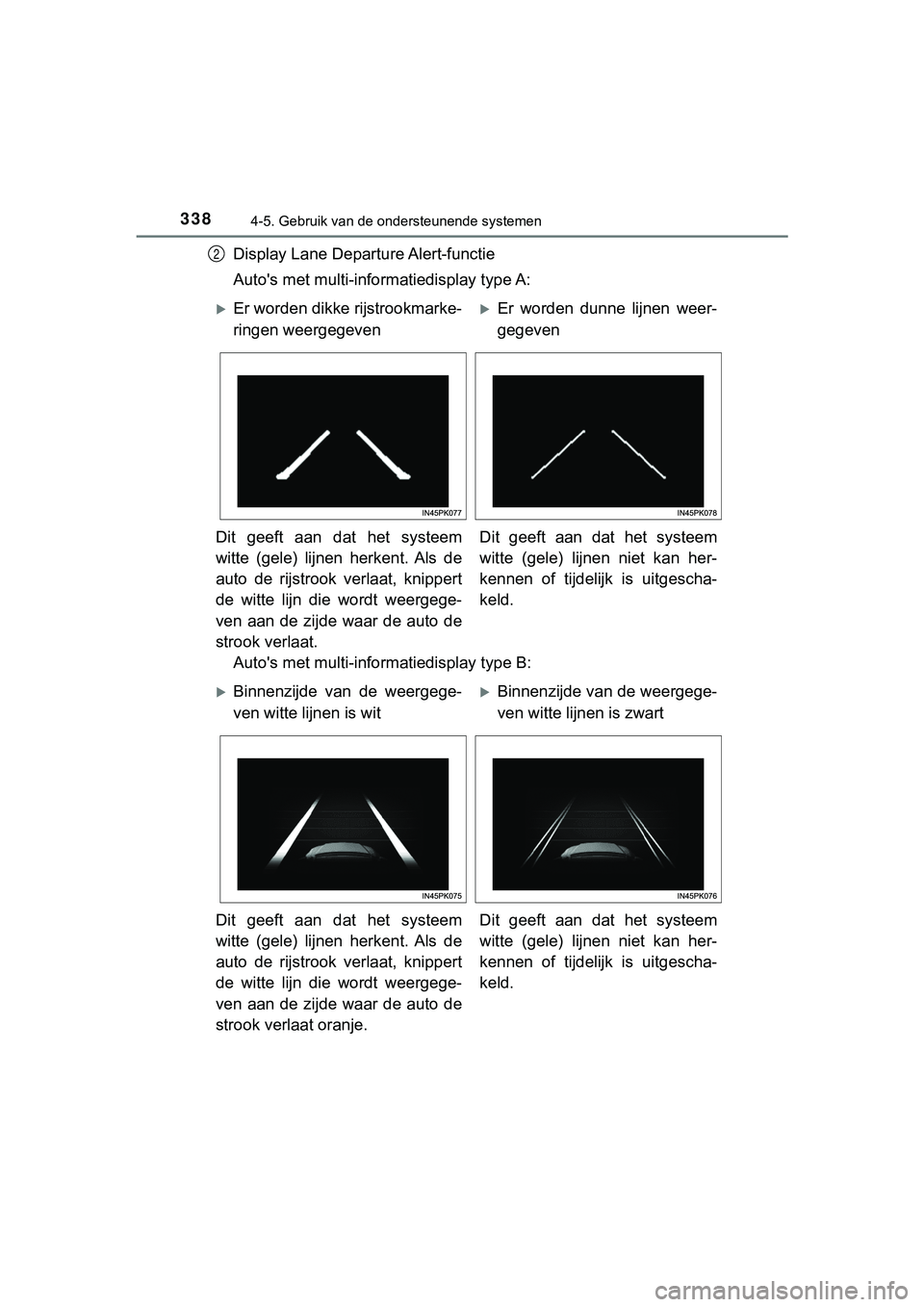

3384-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K375E_(EE)
Display Lane Departure Alert-functie
Auto's met multi-informatiedisplay type A:
Auto's met multi-informatiedisplay type B:2
Er worden dikke rijstrookmarke-
ringen weergegevenEr worden dunne lijnen weer-
gegeven
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk
is uitgescha-
keld.
Binnenzijde van de weergege-
ven witte lijnen is witBinnenzijde van de weergege-
ven witte lijnen is zwart
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat oranje. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk
is uitgescha-
keld.
HILUX_OM_OM0K375E_(EE).book Page 338 Thursday, April 12, 2018 12:31 PM

3394-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K375E_(EE)
■Voorwaarden voor werking van de functies
●Lane Departure Alert-functie
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• De LDA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
• Het systeem herkent witte (gele) lijnen.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzerschakelaar wordt niet bediend.
• Er wordt gereden op een rechte weg of in een flauwe bocht met een
straal van meer dan ongeveer 150 m.
• Er worden geen systeemstoringen gesignaleerd. ( Blz. 341)
● Waarschuwingsfunctie slingeren auto
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• De LDA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesignaleerd. ( Blz. 341)
■ Tijdelijk uitschakelen van functies
Als niet langer aan de werkingsvoorwaarden wordt voldaan, wordt een functie
mogelijk tijdelijk uitgeschakeld. Als echter weer aan de werkingsvoorwaarden
wordt voldaan, wordt de werking van de functie automatisch herv at.
( Blz. 339)
■ Lane Departure Alert-functie
De waarschuwingszoemer is mogelijk slecht te horen door geluide n van bui-
ten, afspelen van muziek, enz.
■ Er bevinden zich maar aan één kant van de weg witte (gele) lijnen
Het LDA-systeem zal niet werken voor de zijde waar geen witte (gele) lijnen
konden worden herkend.
HILUX_OM_OM0K375E_(EE).book Page 339 Thursday, April 12, 2018 12:31 PM

3404-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K375E_(EE)■
Omstandigheden waaronder de functies mogelijk niet goed werken
In de volgende situaties signaleert de camerasensor witte (gele ) lijnen moge-
lijk niet en werken verschillende functies mogelijk niet normaa l.
● Er zijn schaduwen op de weg die parallel lopen aan de witte (gele) lijnen of
deze bedekken.
● Er wordt met de auto gereden in een gebied zonder witte (gele) lijnen, zoals
voor een tolboom of kaartautomaat of op een kruising.
● De witte (gele) lijnen zijn onderbroken of er zijn verhoogde ri jstrookmarke-
ringen of stenen aanwezig.
● De witte (gele) lijnen zijn niet of moeilijk te zien door zand, enz.
● Er wordt met de auto gereden op een wegdek dat nat is door rege n, plas-
sen, enz.
● De verkeerslijnen zijn geel (waardoor ze mogelijk moeilijker te herkennen
zijn dan witte lijnen).
● De witte (gele) lijnen lopen over een stoeprand, enz.
● Er wordt met de auto gereden op een helder oppervlak, zoals bet on.
● Er wordt met de auto gereden op een oppervlak dat helder is als gevolg van
gereflecteerd licht, enz.
● Er wordt met de auto gereden in een gebied waar de helderheid p lotseling
verandert, zoals bij in- en uitgangen van tunnels.
● Licht van de koplampen van een tegenligger, de zon, enz. dringt de camera
binnen.
● Er wordt met de auto gereden op een plaats waar de weg zich spl itst, wegen
samenkomen, enz.
● Er wordt gereden op een helling.
● Er wordt gereden op een weg die naar links of rechts helt of op een bochtige
weg.
● Er wordt gereden op een onverharde of ongelijkmatige weg.
● Er wordt gereden in een scherpe bocht.
● De rijstrook is zeer smal of breed.
● De auto helt sterk over door het vervoeren van zware bagage of door een
onjuiste bandenspanning.
● De afstand tot de voorligger is extreem kort.
● De auto beweegt vaak op en neer ten gevolge van de wegomstandig heden
tijdens het rijden (slechte wegen of naden in het wegdek).
● De koplampglazen zijn vuil en laten 's nachts weinig licht door , of de licht-
bundel wijkt af.
● De auto is net van rijstrook gewisseld of een kruising overgest oken.
HILUX_OM_OM0K375E_(EE).book Page 340 Thursday, April 12, 2018 12:31 PM

3414-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K375E_(EE)■
Waarschuwingsmelding
Als de onderstaande waarschuwingsmelding wordt weergegeven op h et
multi-informatiedisplay, volg dan de desbetreffende storingzoek procedure.
WaarschuwingsmeldingDetails/handelingen
LDA MALFUNCTION
VISIT YOUR DEALER/ “LDA malfunction
Visit your dealer” (storing in
LDA, ga naar uw dealer)Het systeem werkt mogelijk niet goed.
 Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
FRONT CAMERA
VISION BLOCKED
CLEAN AND DEMIST WINDSHIELD/
“Front Camera
Vision Blocked
Clean and Demist
Windshield” (zicht camera voor belemmerd, reinig en ont- wasem de voorruit)
Er is vuil, regen, condens, ijs, sneeuw,
enz. aanwezig op de voorruit vóór de
camerasensor.
Schakel het LDA-systeem uit, ver-
wijder het vuil, de regen, de con-
dens, het ijs, de sneeuw, enz. van
de voorruit en schakel het LDA-sys-
teem weer in.
FRONT CAMERA
U N AVA I L A B L E /“Front Camera
Unavailable” (camera voor niet
beschikbaar)
Er wordt niet aan de bedrijfscondities
van de camerasensor (temperatuur,
enz.) voldaan.
Wanneer er aan de bedrijfscondities
van de camerasensor (temperatuur,
enz.) wordt voldaan, komt het LDA-
systeem beschikbaar. Schakel het
LDA-systeem uit, wacht een poosje
en schakel het LDA-systeem weer
in.
HILUX_OM_OM0K375E_(EE).book Page 341 Thursday, April 12, 2018 12:31 PM

3424-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K375E_(EE)Volg de instructies die op het scherm worden weergegeven als er een andere
waarschuwingsmelding wordt weergegeven.
LDA UNAVAILABLE/
“LDA unavailable” (LDA niet beschikbaar)
Het LDA-systeem is tijdelijk uitge-
schakeld als gevolg van een storing in
een andere sensor dan de camerasen-
sor.
Schakel het LDA-systeem uit en volg
de juiste storingzoekprocedures
voor de waarschuwingsmelding. Ga
vervolgens een stukje rijden met de
auto en schakel het LDA-systeem
weer in.
LDA UNAVAILABLE BELOW APPROX 50km/h/
“LDA unavailable Below approx
50km/h” (LDA niet beschikbaar
bij snelheid onder ongeveer 50 km/h)
Het LDA-systeem kan niet worden
gebruikt omdat de rijsnelheid lager is
dan ongeveer 50 km/h.
Rijd met een snelheid van ongeveer
50 km/h of hoger.
LDA UNAVAILABLE
BELOW APPROX 32MPH/
“LDA unavailable Below approx
32MPH” (LDA niet beschikbaar
bij snelheid onder ongeveer 32 mph)
LDA UNAVAILABLE
AT CURRENT SPEED/ “LDA unavailable
at current speed” (LDA niet
beschikbaar bij huidige snel- heid)
Het LDA-systeem kan niet worden
gebruikt omdat de rijsnelheid te hoog
is.
Verlaag de rijsnelheid.
WaarschuwingsmeldingDetails/handelingen
HILUX_OM_OM0K375E_(EE).book Page 342 Thursday, April 12, 2018 12:31 PM

343
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HILUX_OM_OM0K375E_(EE)
RSA (Road Sign Assist)
De RSA herkent bepaalde ver-
keersborden door gebruik te
maken van de camerasensor en
voorziet de bestuurder via het
multi-informatiedisplay van infor-
matie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschreden, of
wanneer er bijvoorbeeld verboden acties ten opzichte van de her kende
verkeersborden worden uitgevoerd, wordt de bestuurder m.b.v. ee n
waarschuwingsdisplay en waarschuwingszoemer gewaarschuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
: Indien aanwezig
Overzicht van de functie
camerasensor
WAARSCHUWING
■ Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een sys teem dat
de bestuurder ondersteunt middels het bieden van informatie, ma ar het is
geen vervanging van het eigen inzicht en de oplettendheid van d e bestuur-
der. Rijd voorzichtig door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
HILUX_OM_OM0K375E_(EE).book Page 343 Thursday, April 12, 2018 12:31 PM

3444-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K375E_(EE)
Nadat een verkeersbord door de camerasensor is herkend, wordt het
op het multi-informatiedisplay weergegeven wanneer de auto het ver-
keersbord passeert.
● Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd, kunnen er maxi-
maal 3 verkeersborden worden
weergegeven. ( Blz. 141)
● Wanneer andere informatie dan
van het ondersteunende sys-
teem wordt geselecteerd, wordt
een verkeersbord met de snel-
heidslimiet, een verkeersbord
voor snelwegaanduiding of een
verkeersbord voor einde van
alle verboden weergegeven.
( Blz. 141)
Er wordt geen verkeersbord voor een inhaalverbod of met de snelheids-
limiet met een aanvullend teken weergegeven. Als er echter ande re ver-
keersborden dan die met de maximaal toegestane snelheid worden
herkend, worden deze trapsgewijs weergegeven onder het verkeers -
bord met de maximaal toegestane snelheid.
Weergave op het multi-informatiedisplay
HILUX_OM_OM0K375E_(EE).book Page 344 Thursday, April 12, 2018 12:31 PM
