4394-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M
Dieses System kann in der Multi-Informationsanzeige aktiviert/deaktiviert
werden.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”,
wählen Sie und drücken Sie dann auf , um die gewünschte
Einstellung (Ein/Aus) auszuwählen.
Wenn die Toyota Einparkhilfe-Sensor-Funktion deaktiviert ist, leuchtet die Kont-
rollleuchte für ausgeschaltete Toyota-Einparkhilfe ( S. 159).
Nach dem Ausschalten bleibt der Toyota Einparkhilfe-Sensor ausgeschaltet, bis
er wieder über den Bildschirm in der Multi-Informationsanzeige einge-
schaltet wird. (Das System wird nicht automatisch eingeschaltet, auch wenn das
Hybridsystem neu gestartet wird.)
Wenn die Sensoren ein Objekt erkennen, wie z.B. eine Wand, wird eine Gra-
fik in der Multi-Informationsanzeige in Abhängigkeit von der Position und vom
Abstand zum Objekt angezeigt.
● Multi-Informationsanzeige
Erkennung mit vorderem Mittelsen-
sor
Erkennung mit vorderem Ecksen-
sor
Erkennung mit vorderem Sei-
tensensor* (je nach Ausstattung)
Erkennung mit hinterem Sei-
tensensor* (je nach Ausstattung)
Erkennung mit hinterem Ecksensor
Erkennung mit hinterem Mittelsensor
*: Die Anzeigen für die Seitensensoren werden erst angezeigt, wenn die Abtastung
der seitlichen Bereiche abgeschlossen ist.
Aktivieren/Deaktivieren des Toyota Einparkhilfe-Sensors
Anzeige
1
2

4404-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M

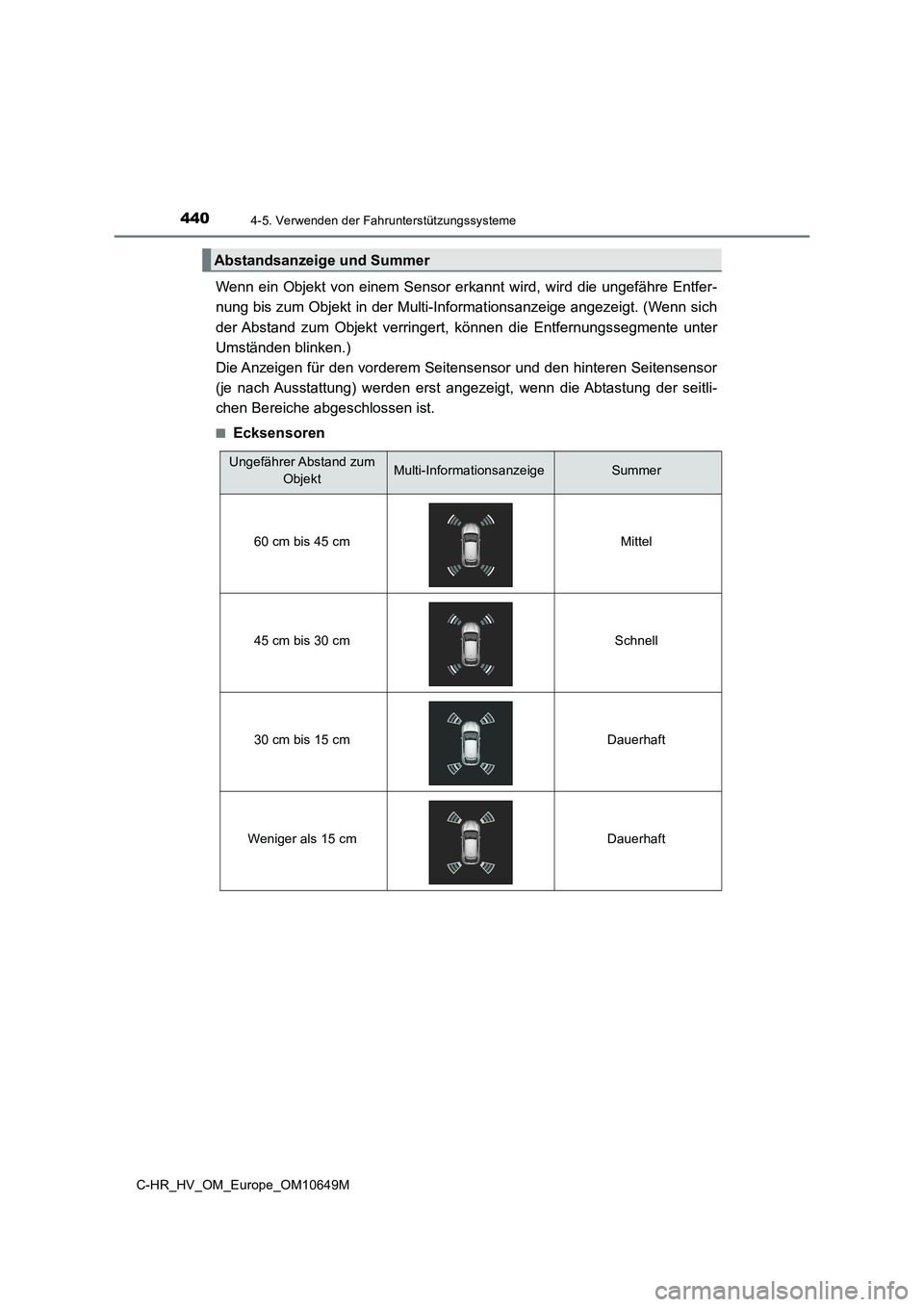

Wenn ein Objekt von einem Sensor erkannt wird, wird die ungefähre Entfer-
nung bis zum Objekt in der Multi-Informationsanzeige angezeigt. (Wenn sich
der Abstand zum Objekt verringert, können die Entfernungssegmente unter
Umständen blinken.)
Die Anzeigen für den vorderem Seitensensor und den hinteren Seitensensor
(je nach Ausstattung) werden erst angezeigt, wenn die Abtastung der seitli-
chen Bereiche abgeschlossen ist.
■Ecksensoren
Abstandsanzeige und Summer
Ungefährer Abstand zum
ObjektMulti-InformationsanzeigeSummer
60 cm bis 45 cm Mittel
45 cm bis 30 cm Schnell
30 cm bis 15 cm Dauerhaft
Weniger als 15 cm Dauerhaft

4414-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M

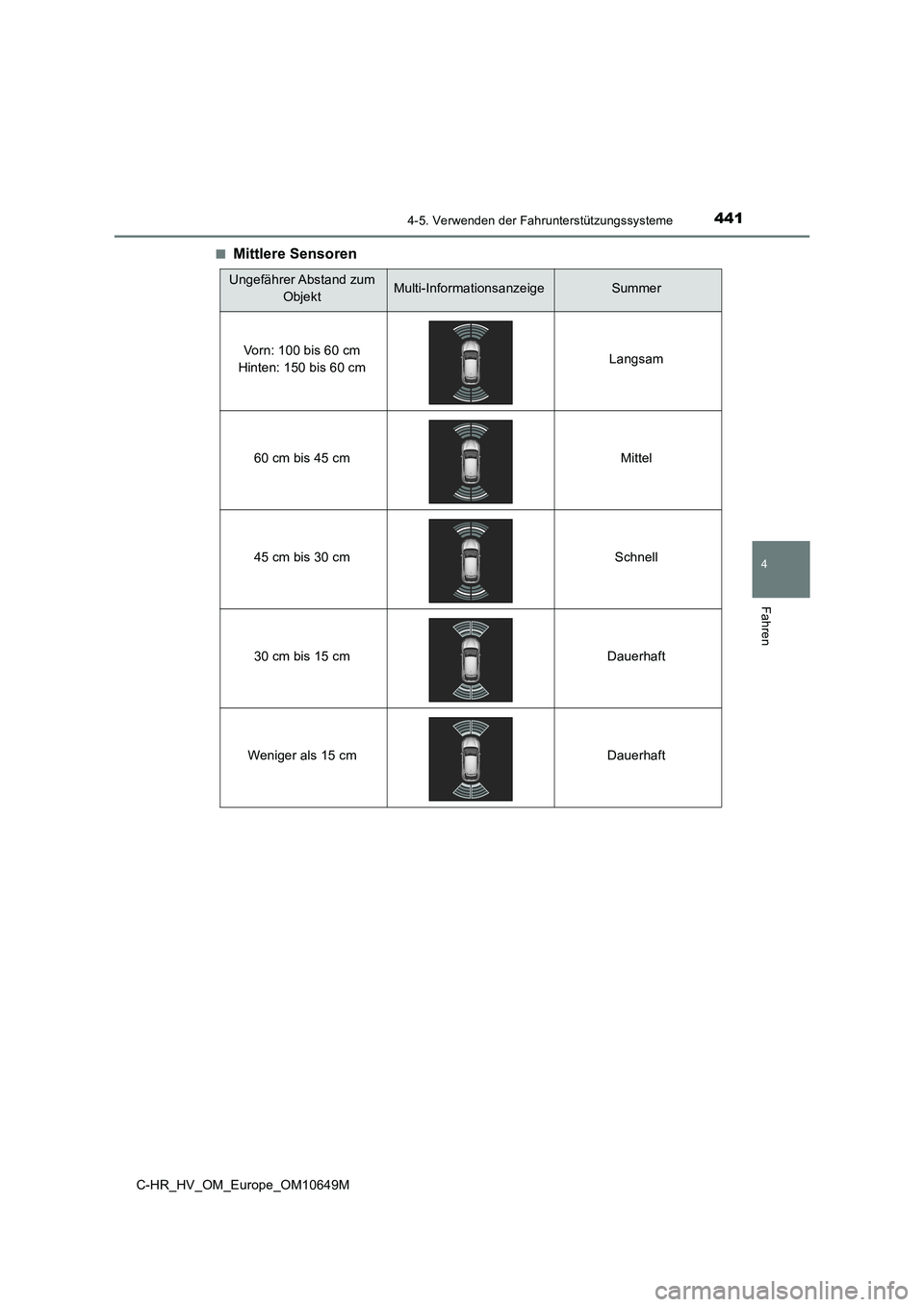

■Mittlere Sensoren
Ungefährer Abstand zum
ObjektMulti-InformationsanzeigeSummer
Vorn: 100 bis 60 cm
Hinten: 150 bis 60 cm Langsam
60 cm bis 45 cm Mittel
45 cm bis 30 cm Schnell
30 cm bis 15 cm Dauerhaft
Weniger als 15 cm Dauerhaft

4424-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
■Summerbetrieb und Entfernung zu einem Objekt
Ein Summer ertönt, wenn der Sensor in Betrieb ist.
● Der Summer piept schneller, wenn sich das Fahrzeug einem Objekt
nähert. Wenn sich das Fahrzeug dem Objekt bis auf ca. 30 cm genähert
hat, ertönt der Summer dauerhaft.
● Wenn 2 oder mehr Objekte gleichzeitig erkannt werden, ertönt der Sum-
mer für das Objekt, zu dem der Abstand am geringsten ist. Wenn ein
Objekt oder mehrere Objekte in einen Bereich von ca. 30 cm zum Fahr-
zeug eintreten, ertönt der Summer als langer Ton gefolgt von schnellen
Pieptönen.
● Automatische Summerstummschaltung: Wenn nach dem Einsetzen des
Summers die Entfernung zwischen dem Fahrzeug und dem erkannten
Hindernis nicht geringer wird, wird der Summer automatisch stummge-
schaltet.
(Wenn die Entfernung zwischen dem Fahrzeug und dem Hindernis
30 cm oder geringer ist, ist die Summerstummschaltung nicht aktiv.)
■Ändern der Summerlautstärke
Die Summerlautstärke kann in der Multi-Informationsanzeige angepasst
werden.
Die Lautstärke der Summer für den Toyota Einparkhilfe-Sensor und die
RCTA-Funktion (je nach Ausstattung) wird parallel angepasst.
Verwenden Sie zum Ändern der Einstellungen die Anzeigenregelschalter.
( S. 171)
Drücken Sie auf “ ” oder “”, um auszuwählen.
Drücken Sie auf “ ” oder “”, um “Fahrzeugeinstellungen” auszuwäh-
len, und drücken Sie dann auf .
Drücken Sie auf “ ” oder “”, um oder
auszuwählen. Legen Sie dann die Lautstärke fest und drücken anschlie-
ßend auf .
Mit jedem Druck auf den Schalter wird zwischen den Lautstärkestufen 1, 2 und 3
gewechselt.
1
2
3

4464-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
■ Objekte, die unter Umständen nicht ordnungsgemäß erkannt werden
Die Form eines Objekts kann verhindern, dass der Sensor das Objekt erkennt. Achten
Sie besonders auf die folgenden Objekte:
● Drähte, Zäune, Seile usw.
● Baumwolle, Schnee und andere Materialien, die Schallwellen absorbieren
● Scharfkantige Gegenstände
● Niedrige Objekte
● Hohe Objekte, deren oberer Bereich in Richtung Ihres Fahrzeugs hervorsteht
Personen werden unter Umständen nicht erkannt, wenn sie bestimmte Kleidung tra-
gen.
■ Wenn “Einparkhilfe nicht verfügbar Sensor der Einparkhilfe reinigen” in der
Multi-Informationsanzeige angezeigt wird
Unter Umständen ist ein Sensor mit Eis, Schnee, Schmutz usw. bedeckt. Beseitigen
Sie das Eis, den Schnee, den Schmutz usw. vom Sensor und nehmen Sie den norma-
len Systembetrieb wieder auf.
Außerdem wird bedingt durch Eisbildung an einem Sensor bei niedrigen Temperaturen
unter Umständen eine Warnmeldung angezeigt oder der Sensor kann ein Objekt nicht
erkennen. Sobald das Eis abgetaut ist, funktioniert das System wieder normal.
■ Wenn “Fehlfunktion der Einparkhilfe Bitte Händler kontaktieren” in der Multi-
Informationsanzeige angezeigt wird
Das System ist wegen einer Funktionsstörung eines Sensors nicht betriebsbereit.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

4474-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M
WARNUNG
■Bei Verwendung des Toyota-Einparkhilfesensors
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung kann dazu führen, dass das Fahrzeug nicht sicher gefahren
werden kann und einen Unfall verursacht.
● Verwenden Sie den Sensor nicht bei Geschwindigkeiten über 10 km/h.
● Die Erkennungsbereiche und Reaktionszeiten der Sensoren sind begrenzt. Über-
prüfen Sie beim Vorwärts- und Rückwärtsfahren aus Sicherheitsgründen die Berei-
che um das Fahrzeug (insbesondere die seitlichen Bereiche), fahren Sie langsam
und kontrollieren Sie mit der Bremse die Fahrzeuggeschwindigkeit.
● Bauen Sie keine Zubehörteile in den Erkennungsbereichen der Sensoren an.
● Im Bereich direkt unterhalb der Stoßstangen erfolgt keine Erkennung.
Schmale Pfosten oder Objekte, die sich unterhalb der Ebene des Sensors befin-
den, werden möglicherweise bei einer Annäherung nicht erkannt, auch wenn sie
zuvor bereits erkannt wurden.
■ Seitensensoren (je nach Ausstattung)
In den folgenden Situationen funktioniert das Abstandssonar unter Umständen nicht
normal, was zu einem unerwarteten Unfall führen kann. Fahren Sie vorsichtig.
● Objekte in den seitlichen Bereichen werden unter Umständen erst erkannt, nach-
dem das Fahrzeug eine kurze Zeit gefahren wurde und die Abtastung der seitli-
chen Bereiche abgeschlossen ist. ( S. 445)
● Auch nach dem Abschluss der Abtastung der seitlichen Bereiche können Objekte
wie andere Fahrzeuge, Personen oder Tiere, die sich dem Fahrzeug von den Sei-
ten nähern, nicht erkannt werden.
● Auch nach dem Abschluss der Abtastung der seitlichen Bereiche können Objekte
in Abhängigkeit von der Umgebungssituation des Fahrzeugs unter Umständen
nicht erkannt werden.
In diesen Fällen werden die Anzeigen der Seitensensoren ( S. 439) vorüberge-
hend ausgeschaltet.
■ Situationen, in denen die Funktion deaktiviert werden sollte
Deaktivieren Sie die Funktion in den folgenden Situationen, da es unter Umständen
aktiv ist, auch wenn keine Kollisionsgefahr besteht.
● Das Fahrzeug ist mit einem Kotflügelmast, einer Funkantenne oder Nebelschein-
werfern ausgerüstet.
● Der vordere oder hintere Stoßfänger oder ein Sensor war einem starken Aufprall
ausgesetzt.
● Es wurde eine nicht-originale Aufhängung eingebaut, die nicht von Toyota stammt
(tiefer gelegte Aufhängung usw.).
● Es sind Abschleppösen montiert.
● Es wurde ein hintergrundbeleuchtetes Nummernschild montiert.

4544-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M

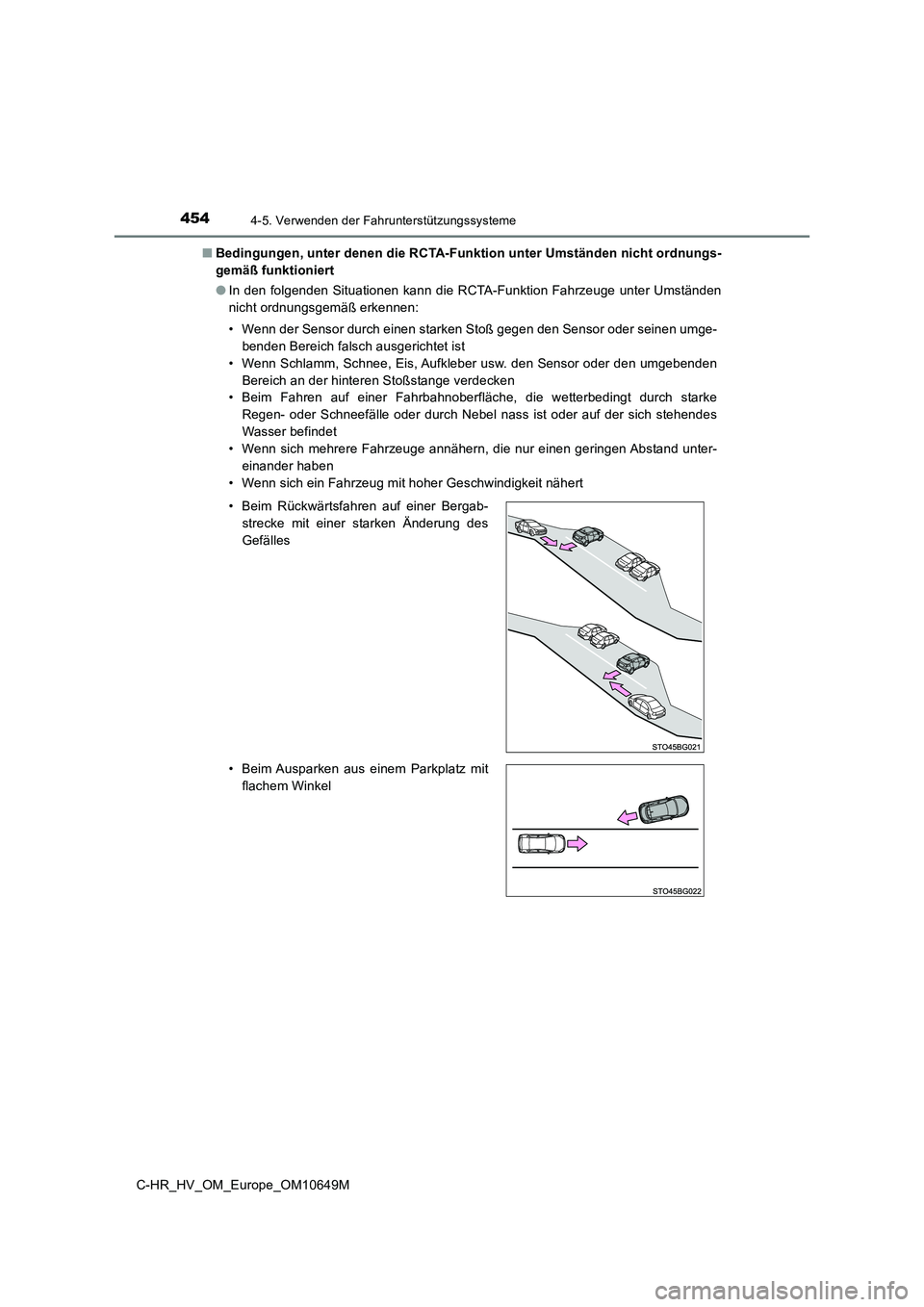

■ Bedingungen, unter denen die RCTA-Funktion unter Umständen nicht ordnungs-
gemäß funktioniert
● In den folgenden Situationen kann die RCTA-Funktion Fahrzeuge unter Umständen
nicht ordnungsgemäß erkennen:
• Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umge-
benden Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, Aufkleber usw. den Sensor oder den umgebenden
Bereich an der hinteren Stoßstange verdecken
• Beim Fahren auf einer Fahrbahnoberfläche, die wetterbedingt durch starke
Regen- oder Schneefälle oder durch Nebel nass ist oder auf der sich stehendes
Wasser befindet
• Wenn sich mehrere Fahrzeuge annähern, die nur einen geringen Abstand unter-
einander haben
• Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
• Beim Rückwärtsfahren auf einer Bergab-
strecke mit einer starken Änderung des
Gefälles
• Beim Ausparken aus einem Parkplatz mit
flachem Winkel

4554-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M

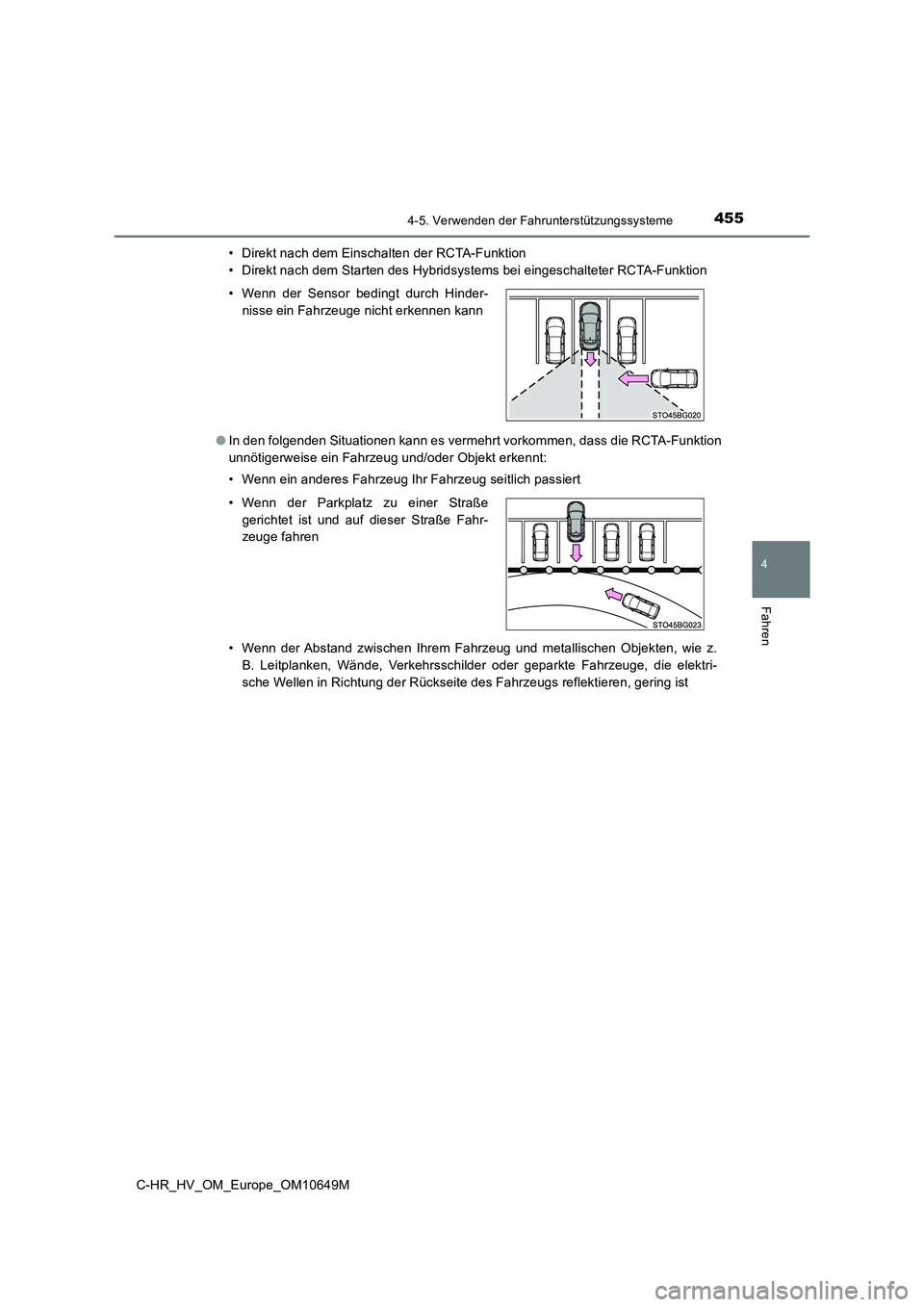

• Direkt nach dem Einschalten der RCTA-Funktion
• Direkt nach dem Starten des Hybridsystems bei eingeschalteter RCTA-Funktion
● In den folgenden Situationen kann es vermehrt vorkommen, dass die RCTA-Funktion
unnötigerweise ein Fahrzeug und/oder Objekt erkennt:
• Wenn ein anderes Fahrzeug Ihr Fahrzeug seitlich passiert
• Wenn der Abstand zwischen Ihrem Fahrzeug und metallischen Objekten, wie z.
B. Leitplanken, Wände, Verkehrsschilder oder geparkte Fahrzeuge, die elektri-
sche Wellen in Richtung der Rückseite des Fahrzeugs reflektieren, gering ist
• Wenn der Sensor bedingt durch Hinder-
nisse ein Fahrzeuge nicht erkennen kann
• Wenn der Parkplatz zu einer Straße
gerichtet ist und auf dieser Straße Fahr-
zeuge fahren
