2019 Peugeot 508 Vodič za korisnike (in Croatian)

23

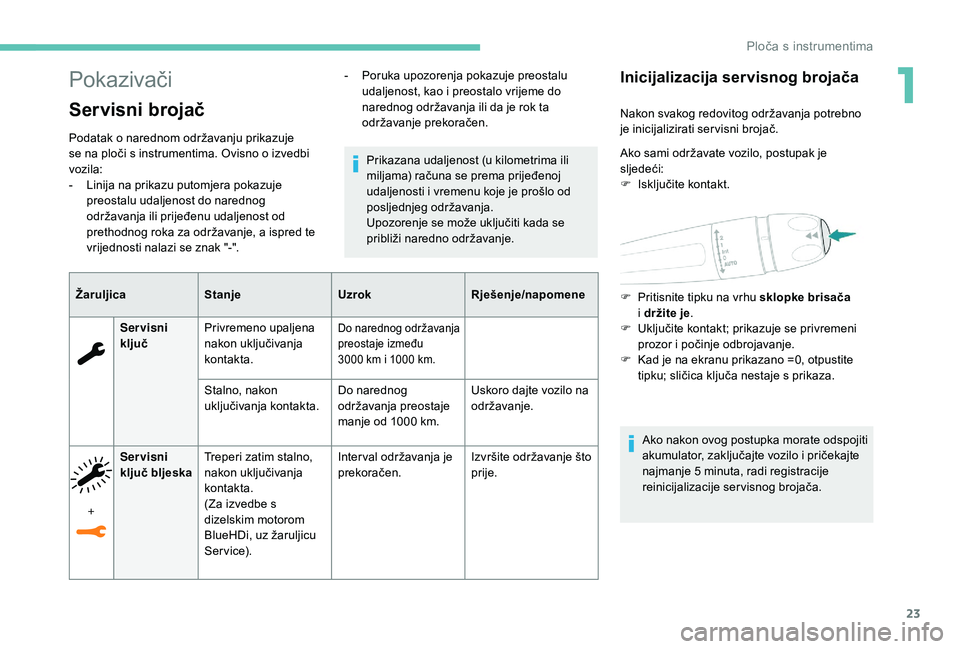

Pokazivači
Servisni brojač
Podatak o narednom održavanju prikazuje
se na ploči s instrumentima. Ovisno o izvedbi
vozila:
-
L
inija na prikazu putomjera pokazuje
preostalu udaljenost do narednog
održavanja ili prijeđenu udaljenost od
prethodnog roka za održavanje, a ispred te
vrijednosti nalazi se znak "-". Prikazana udaljenost (u kilometrima ili
miljama) računa se prema prijeđenoj
udaljenosti i vremenu koje je prošlo od
posljednjeg održavanja.
Upozorenje se može uključiti kada se
približi naredno održavanje.
Žaruljica Stanje UzrokRješenje/napomene
Servisni
ključ Privremeno upaljena
nakon uključivanja
kontakta.
Do narednog održavanja
preostaje između
3000
km i 1000 km.
Stalno, nakon
uključivanja kontakta. Do narednog
održavanja preostaje
manje od 1000 km.Uskoro dajte vozilo na
održavanje.
+ Servisni
ključ bljeska
Treperi zatim stalno,
nakon uključivanja
kontakta.
(Za izvedbe s
dizelskim motorom
BlueHDi, uz žaruljicu
Service). Inter val održavanja je
prekoračen.
Izvršite održavanje što
prije.
-

P
oruka upozorenja pokazuje preostalu
udaljenost, kao i preostalo vrijeme do
narednog održavanja ili da je rok ta
održavanje prekoračen.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno
je inicijalizirati servisni brojač.
Ako sami održavate vozilo, postupak je
sljedeći:
F

I
sključite kontakt.
F

P
ritisnite tipku na vrhu sklopke brisača
i
držite je .
F

U
ključite kontakt; prikazuje se privremeni
prozor i počinje odbrojavanje.
F

K
ad je na ekranu prikazano =0, otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti
akumulator, zaključajte vozilo i pričekajte
najmanje 5 minuta, radi registracije
reinicijalizacije servisnog brojača.
1
Ploča s instrumentima

24

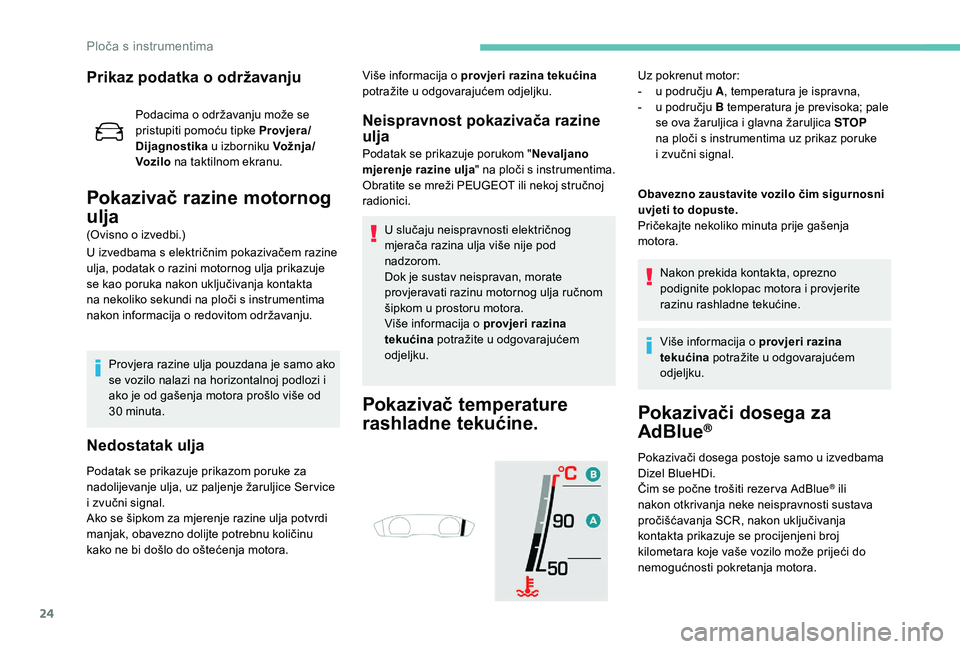

Prikaz podatka o održavanju
Podacima o održavanju može se
pristupiti pomoću tipke Provjera/
Dijagnostika u izborniku Vožnja/
Voz ilo na taktilnom ekranu.
Pokazivač razine motornog
ulja
(Ovisno o izvedbi.)
U izvedbama s električnim pokazivačem razine
ulja, podatak o razini motornog ulja prikazuje
se kao poruka nakon uključivanja kontakta
na nekoliko sekundi na ploči s instrumentima
nakon informacija o redovitom održavanju.
Provjera razine ulja pouzdana je samo ako
se vozilo nalazi na horizontalnoj podlozi i
ako je od gašenja motora prošlo više od
30 minuta.
Nedostatak ulja
Podatak se prikazuje prikazom poruke za
nadolijevanje ulja, uz paljenje žaruljice Ser vice
i zvučni signal.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu
kako ne bi došlo do oštećenja motora. Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Neispravnost pokazivača razine
ulja
Podatak se prikazuje porukom "
Nevaljano
mjerenje razine ulja " na ploči s instrumentima.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju neispravnosti električnog
mjerača razina ulja više nije pod
nadzorom.
Dok je sustav neispravan, morate
provjeravati razinu motornog ulja ručnom
šipkom u prostoru motora.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivač temperature
rashladne tekućine.
Uz pokrenut motor:
- u p odručju A , temperatura je ispravna,
-

u p
odručju B temperatura je previsoka; pale
se ova žaruljica i glavna žaruljica STOP
na ploči s instrumentima uz prikaz poruke
i
zvučni signal.
Obavezno zaustavite vozilo čim sigurnosni
uvjeti to dopuste.
Pričekajte nekoliko minuta prije gašenja
motora. Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivači dosega za
AdBlue®
Pokazivači dosega postoje samo u izvedbama
Dizel BlueHDi.
Čim se počne trošiti rezer va AdBlue
® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
Ploča s instrumentima

25

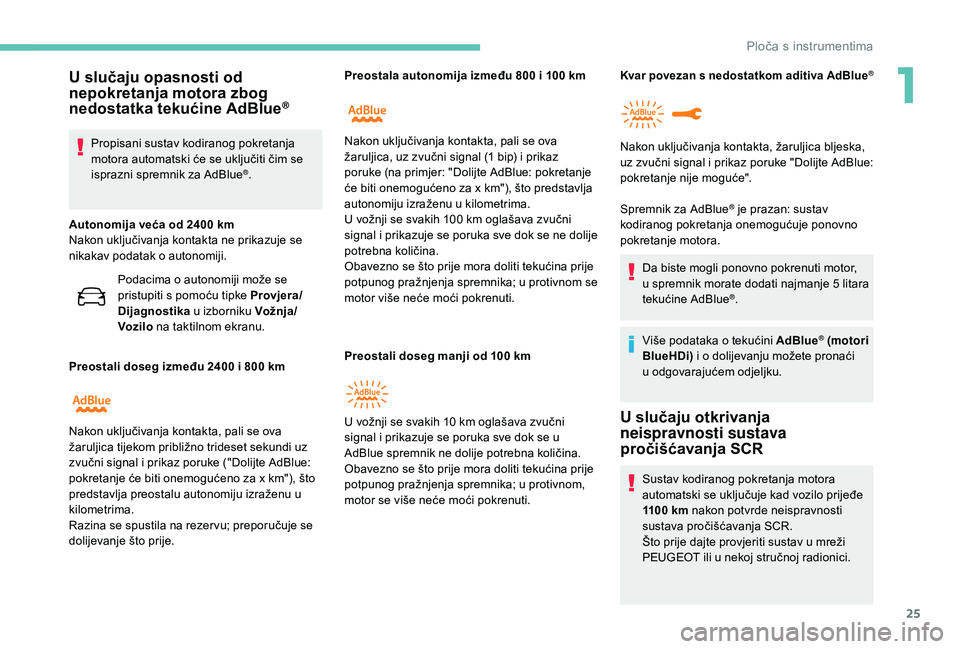

U slučaju opasnosti od
nepokretanja motora zbog
nedostatka tekućine AdBlue
®
Propisani sustav kodiranog pokretanja
motora automatski će se uključiti čim se
isprazni spremnik za AdBlue
®.
Autonomija veća od 2400 km
Nakon uključivanja kontakta ne prikazuje se
nikakav podatak o autonomiji. Podacima o autonomiji može se
pristupiti s pomoću tipke Provjera/
Dijagnostika u izborniku Vožnja/
Voz ilo na taktilnom ekranu.
Preostali doseg između 2400 i 800
km Preostala autonomija između 800 i 100
km
Preostali doseg manji od 100 km
U vožnji se svakih 10 km oglašava zvučni
signal i prikazuje se poruka sve dok se u
AdBlue spremnik ne dolije potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom,
motor se više neće moći pokrenuti.
Kvar povezan s nedostatkom aditiva AdBlue®
Spremnik za AdBlue® je prazan: sustav
kodiranog pokretanja onemogućuje ponovno
pokretanje motora.
Da biste mogli ponovno pokrenuti motor,
u

spremnik morate dodati najmanje 5 litara
tekućine AdBlue
®.
Više podataka o tekućini AdBlue
® (motori
BlueHDi) i o dolijevanju možete pronaći
u

odgovarajućem odjeljku.
Nakon uključivanja kontakta, pali se ova
žaruljica tijekom približno trideset sekundi uz
zvučni signal i prikaz poruke ("Dolijte AdBlue:
pokretanje će biti onemogućeno za x km"), što
predstavlja preostalu autonomiju izraženu u
kilometrima.
Razina se spustila na rezer vu; preporučuje se
dolijevanje što prije. Nakon uključivanja kontakta, pali se ova
žaruljica, uz zvučni signal (1 bip) i prikaz
poruke (na primjer: "Dolijte AdBlue: pokretanje
će biti onemogućeno za x km"), što predstavlja
autonomiju izraženu u kilometrima.
U vožnji se svakih 100 km oglašava zvučni
signal i prikazuje se poruka sve dok se ne dolije
potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Nakon uključivanja kontakta, žaruljica bljeska,
uz zvučni signal i prikaz poruke "Dolijte AdBlue:
pokretanje nije moguće".
U slučaju otkrivanja
neispravnosti sustava
pročišćavanja SCR
Sustav kodiranog pokretanja motora
automatski se uključuje kad vozilo prijeđe
1100 km nakon potvrde neispravnosti
sustava pročišćavanja SCR.
Što prije dajte provjeriti sustav u mreži
PEUGEOT ili u nekoj stručnoj radionici.
1
Ploča s instrumentima

26

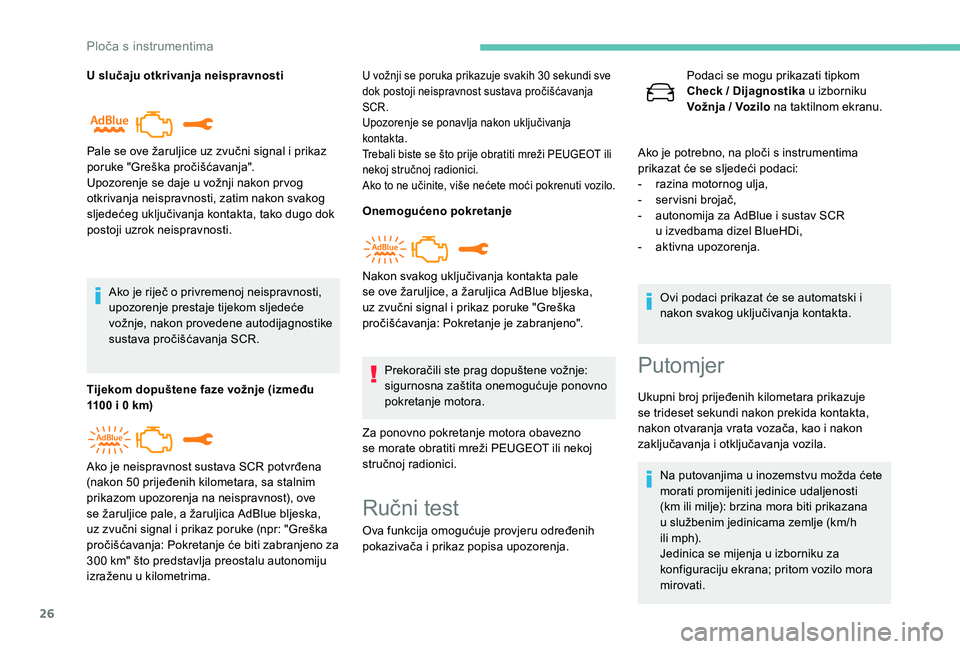

U slučaju otkrivanja neispravnostiAko je riječ o privremenoj neispravnosti,
upozorenje prestaje tijekom sljedeće
vožnje, nakon provedene autodijagnostike
sustava pročišćavanja SCR.
Tijekom dopuštene faze vožnje (između
1100 i 0 km)U vožnji se poruka prikazuje svakih 30 sekundi sve
dok postoji neispravnost sustava pročišćavanja
SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Trebali biste se što prije obratiti mreži PEUGEOT ili
nekoj stručnoj radionici.
Ako to ne učinite, više nećete moći pokrenuti vozilo.
Onemogućeno pokretanje
Prekoračili ste prag dopuštene vožnje:
sigurnosna zaštita onemogućuje ponovno
pokretanje motora.
Za ponovno pokretanje motora obavezno
se morate obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.
Pale se ove žaruljice uz zvučni signal i prikaz
poruke "Greška pročišćavanja".
Upozorenje se daje u vožnji nakon pr vog
otkrivanja neispravnosti, zatim nakon svakog
sljedećeg uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), ove
se žaruljice pale, a žaruljica AdBlue bljeska,
uz zvučni signal i prikaz poruke (npr: "Greška
pročišćavanja: Pokretanje će biti zabranjeno za
300 km" što predstavlja preostalu autonomiju
izraženu u kilometrima. Nakon svakog uključivanja kontakta pale
se ove žaruljice, a žaruljica AdBlue bljeska,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja: Pokretanje je zabranjeno".
Ručni test
Ova funkcija omogućuje provjeru određenih
pokazivača i prikaz popisa upozorenja. Podaci se mogu prikazati tipkom
Check / Dijagnostika u izborniku
Vožnja / Vozilo na taktilnom ekranu.
Ako je potrebno, na ploči s instrumentima
prikazat će se sljedeći podaci:
-
r
azina motornog ulja,
-
s
ervisni brojač,
-
a
utonomija za AdBlue i sustav SCR
u izvedbama dizel BlueHDi,
-
a
ktivna upozorenja.
Putomjer
Ukupni broj prijeđenih kilometara prikazuje
se trideset sekundi nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.
Na putovanjima u inozemstvu možda ćete
morati promijeniti jedinice udaljenosti
(km ili milje): brzina mora biti prikazana
u službenim jedinicama zemlje (km/h
ili
mph).
Jedinica se mijenja u izborniku za
konfiguraciju ekrana; pritom vozilo mora
mirovati. Ovi podaci prikazat će se automatski i
nakon svakog uključivanja kontakta.
Ploča s instrumentima

27

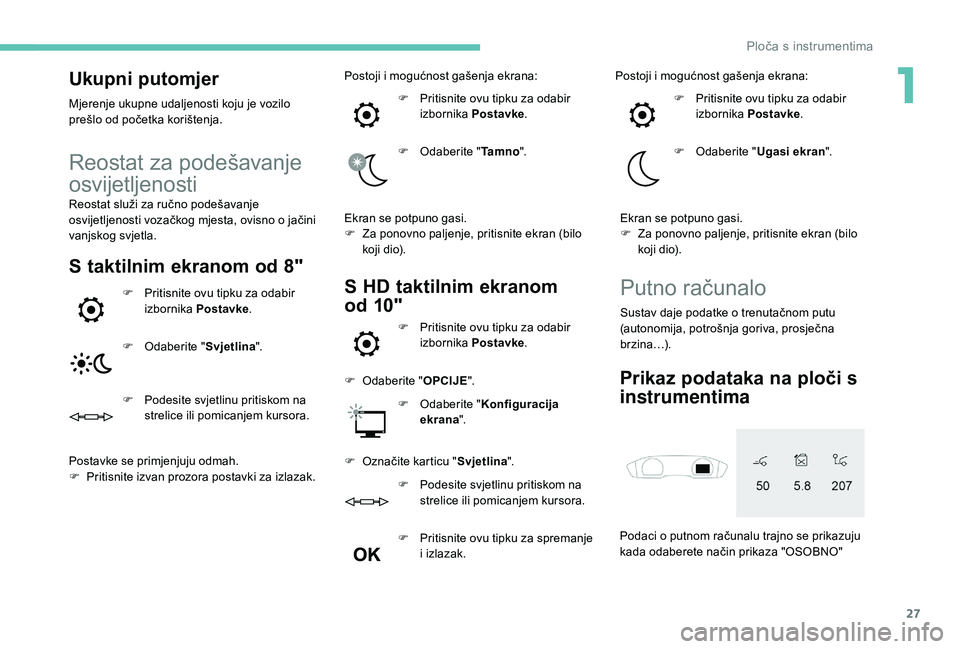

Ukupni putomjer
Mjerenje ukupne udaljenosti koju je vozilo
prešlo od početka korištenja.
Reostat za podešavanje
osvijetljenosti
Reostat služi za ručno podešavanje
osvijetljenosti vozačkog mjesta, ovisno o jačini
vanjskog svjetla.
S taktilnim ekranom od 8"
F Pritisnite ovu tipku za odabir izbornika Postavke .
F

O
daberite " Svjetlina".
F

P
odesite svjetlinu pritiskom na
strelice ili pomicanjem kursora.
Postavke se primjenjuju odmah.
F

P

ritisnite izvan prozora postavki za izlazak. Postoji i mogućnost gašenja ekrana:
F
P
ritisnite ovu tipku za odabir
izbornika Postavke .
F
O
daberite "
Tamno".
Ekran se potpuno gasi.
F
Z
a ponovno paljenje, pritisnite ekran (bilo
koji dio).S HD taktilnim ekranom
od
1
0"Putno računalo
Sustav daje podatke o trenutačnom putu
(autonomija, potrošnja goriva, prosječna
brzina…).
Podaci o putnom računalu trajno se prikazuju
kada odaberete način prikaza "OSOBNO"
Prikaz podataka na ploči s
instrumentima
F Pritisnite ovu tipku za odabir izbornika Postavke .
F

O

daberite " OPCIJE".
F

O
daberite " Konfiguracija
ekrana ".
F

O

značite karticu " Svjetlina".
F

P
odesite svjetlinu pritiskom na
strelice ili pomicanjem kursora.
F

P
ritisnite ovu tipku za spremanje
i izlazak. Postoji i mogućnost gašenja ekrana:
F
P
ritisnite ovu tipku za odabir
izbornika Postavke .
F
O
daberite "
Ugasi ekran ".
Ekran se potpuno gasi.
F
Z
a ponovno paljenje, pritisnite ekran (bilo
koji dio).
1
Ploča s instrumentima

28

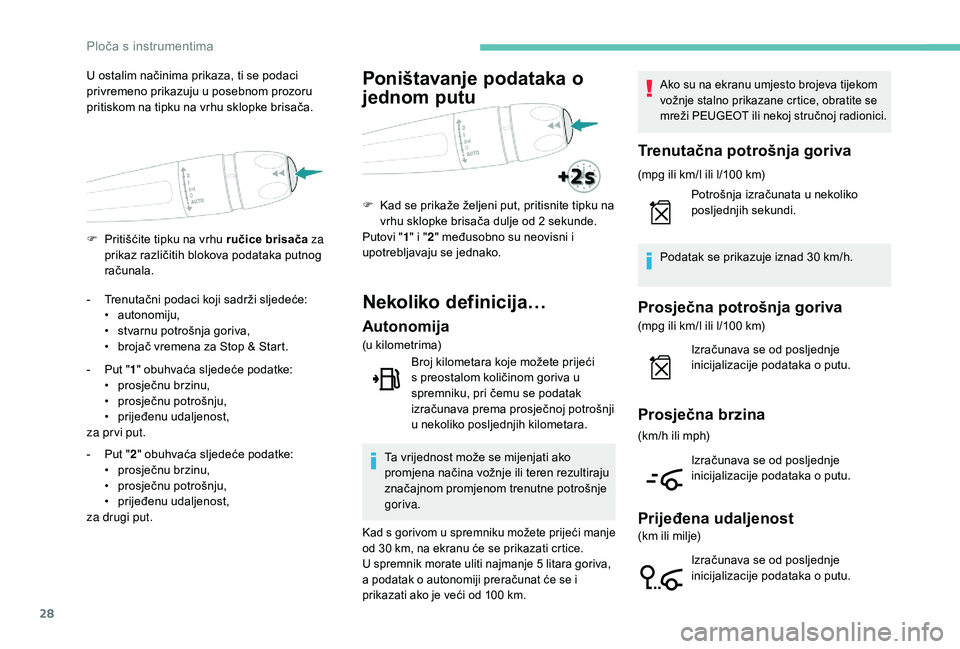

F Pritišćite tipku na vrhu ručice brisača za prikaz različitih blokova podataka putnog
računala.
U ostalim načinima prikaza, ti se podaci
privremeno prikazuju u posebnom prozoru
pritiskom na tipku na vrhu sklopke brisača.
-

T
renutačni podaci koji sadrži sljedeće:
•
au

tonomiju,
•

s
tvarnu potrošnja goriva,
•

b
rojač vremena za Stop & Start.
-

P
ut "1" obuhvaća sljedeće podatke:
•
pro

sječnu brzinu,
•
pro

sječnu potrošnju,
•
pr

ijeđenu udaljenost,
za pr vi put.
-

P
ut "2" obuhvaća sljedeće podatke:
•
pro

sječnu brzinu,
•
pro

sječnu potrošnju,
•
pr

ijeđenu udaljenost,
za drugi put.
Poništavanje podataka o
jednom putu
F Kad se prikaže željeni put, pritisnite tipku na vrhu sklopke brisača dulje od 2 sekunde.
Putovi " 1" i " 2" međusobno su neovisni i
upotrebljavaju se jednako.
Nekoliko definicija…
Autonomija
(u kilometrima)
Broj kilometara koje možete prijeći
s preostalom količinom goriva u
spremniku, pri čemu se podatak
izračunava prema prosječnoj potrošnji
u nekoliko posljednjih kilometara.
Ta vrijednost može se mijenjati ako
promjena načina vožnje ili teren rezultiraju
značajnom promjenom trenutne potrošnje
goriva.
Kad s gorivom u spremniku možete prijeći manje
od 30 km, na ekranu će se prikazati crtice.
U spremnik morate uliti najmanje 5 litara goriva,
a podatak o autonomiji preračunat će se i
prikazati ako je veći od 100 km. Ako su na ekranu umjesto brojeva tijekom
vožnje stalno prikazane crtice, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Trenutačna potrošnja goriva
(mpg ili km/l ili l/100 km)
Potrošnja izračunata u nekoliko
posljednjih sekundi.
Podatak se prikazuje iznad 30 km/h.
Prosječna potrošnja goriva
(mpg ili km/l ili l/100 km) Izračunava se od posljednje
inicijalizacije podataka o putu.
Prosječna brzina
(km/h ili mph)
Izračunava se od posljednje
inicijalizacije podataka o putu.
Prijeđena udaljenost
(km ili milje)Izračunava se od posljednje
inicijalizacije podataka o putu.
3OR

29
Taktilni ekran
Radi sigurnosti vozilo uvijek mora biti
zaustavljeno za obavljanje postupaka
koji zahtijevaju veću pozornost vozača.
Neke funkcije nisu dostupne u vožnji.
Savjeti
Ekran je kapacitivni.
Taktilni tablet može se koristiti na svakoj
temperaturi.
Ne dodirujte taktilni ekran šiljastim predmetima.
Ne dodirujte taktilni ekran mokrim rukama.
Za čišćenje taktilnog ekrana upotrijebite čistu i
mekanu krpicu.
Brojač vremena za sustav
Stop & Start
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno sustavom Stop
& Start, brojač vremena zbraja trajanja načina
rada STOP za vrijeme putovanja.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.
Ovaj sustav omogućuje pristup:
-

s

talnom prikazu vremena i vanjske
temperature (u slučaju opasnosti od
poledice pali se plavi simbol),
-

s

klopkama sustava grijanja /
klimatizacijskog uređaja,
-

i

zbornicima za određivanje parametara
funkcija i opreme vozila,
-

s

klopkama audiosustava i telefona te
njihovim podacima,
-

p

rikazu grafičke pomoći pri parkiranju
(podacima funkcije grafičke pomoći pri
parkiranju, Park Assist, itd.),
-

i

nternetskim uslugama i prikazu njihovih
podataka.
Isto tako, ovisno o opremi, omogućuje:
-

p

ristup tipkama navigacijskog sustava
i

prikaz njegovih podataka.
Načela
Glavni izbornici otvaraju se tipkama ispod
taktilnog ekrana, a funkcijama se rukuje
tipkama na taktilnom ekranu.
Neki izbornici mogu biti prikazani na dvije
stranice: pritisnite tipku " OPCIJE" za otvaranje
druge stranice.
Ako ništa ne dirate nekoliko trenutaka kad
ste na drugoj stranici, automatski će se
prikazati pr va stranica. Za isključivanje ili uključivanje neke funkcije
odaberite "
OFF" ili "ON".
Pritiskom na ovu tipku podesite
postavke za funkciju.
Ova tipka služi za prikaz se dodatnih
podataka o funkciji.
Ova tipka služi za potvrdu.
Ova tipka služi za povratak na
prethodnu stranicu.
Izbornici
Radio Meda.
Pogledajte odjeljak "Audio oprema i
telematika".
Klima uređaj.
Postavke temperature, protoka
zraka itd.

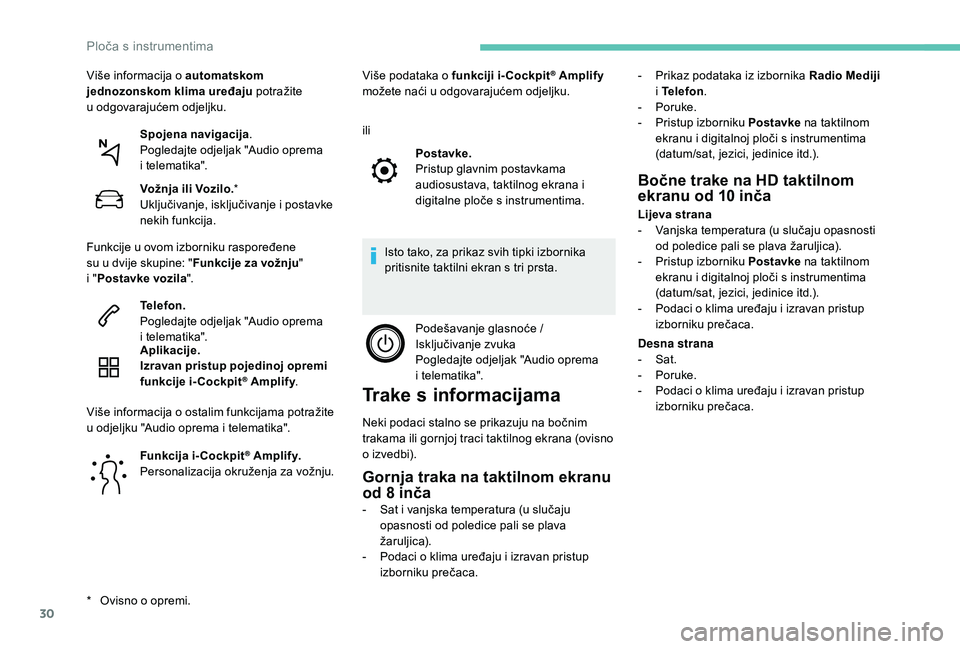

1
Ploča s instrumentima

30
Funkcija i-Cockpit® A mpli f y.
Personalizacija okruženja za vožnju. ili
Isto tako, za prikaz svih tipki izbornika
pritisnite taktilni ekran s tri prsta. Podešavanje glasnoće /
Isključivanje zvuka
Pogledajte odjeljak "Audio oprema
i telematika".
Trake s informacijama
Neki podaci stalno se prikazuju na bočnim
trakama ili gornjoj traci taktilnog ekrana (ovisno
o izvedbi).
Spojena navigacija
.
Pogledajte odjeljak "Audio oprema
i

telematika".
Vožnja ili Vozilo. *
Uključivanje, isključivanje i postavke
nekih funkcija.
Telefon.
Pogledajte odjeljak "Audio oprema
i

telematika".
Aplikacije.
Izravan pristup pojedinoj opremi
funkcije i-Cockpit
® Amplify .
Više informacija o automatskom
jednozonskom klima uređaju
potražite
u

odgovarajućem odjeljku.
Funkcije u ovom izborniku raspoređene
su u dvije skupine: " Funkcije za vožnju "
i

"
Postavke vozila ".
Više informacija o ostalim funkcijama potražite
u odjeljku "Audio oprema i telematika". Postavke.
Pristup glavnim postavkama
audiosustava, taktilnog ekrana i
digitalne ploče s instrumentima.
Više podataka o funkciji i-Cockpit
® Amplify
možete naći u odgovarajućem odjeljku.
Gornja traka na taktilnom ekranu
od 8 inča
- Sat i vanjska temperatura (u slučaju opasnosti od poledice pali se plava
žaruljica).
-

P
odaci o klima uređaju i izravan pristup
izborniku prečaca.
Bočne trake na HD taktilnom
ekranu od 10 inča
Lijeva strana
- V anjska temperatura (u slučaju opasnosti
od poledice pali se plava žaruljica).
-
P

ristup izborniku Postavke na taktilnom
ekranu i digitalnoj ploči s instrumentima
(datum/sat, jezici, jedinice itd.).
-

P
odaci o klima uređaju i izravan pristup
izborniku prečaca.
Desna strana
-

S
at.
-
P

oruke.
-

P
odaci o klima uređaju i izravan pristup
izborniku prečaca.
-
P

rikaz podataka iz izbornika
Radio Mediji
i Telefon
.
-
P
oruke.
-
P
ristup izborniku
Postavke na taktilnom
ekranu i digitalnoj ploči s instrumentima
(datum/sat, jezici, jedinice itd.).
*

O

visno o opremi.
Ploča s instrumentima
