2019 OPEL COMBO E Manual de Instruções (in Portugues)

Conservação do veículo239Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.
Faróis de halogéneo Faróis de halogéneo com lâmpadas
separadas para luzes de médios e de
máximos.
Lâmpada exterior das luzes de
médios ( 1)
Lâmpada interior das luzes de
máximos ( 2)
Luzes de médios (1)
1. Remover a tampa de proteção
puxando a patilha.

240Conservação do veículo2.Remover o casquilho da lâmpada
do alojamento do refletor.
3. Separar a lâmpada do casquilho e substituir a lâmpada.
4. Inserir o casquilho da lâmpada no
alojamento do refletor.
5. Encaixar a tampa.
Luzes de máximos (2)
1. Remover a tampa de proteção puxando.
2. Desengatar a mola de aperto doretentor movendo-a para a direita.
Rodar a mola de aperto para
baixo.
Extrair o suporte da lâmpada do alojamento do refletor.
3. Separar a lâmpada do casquilho e substituir a lâmpada.
4. Inserir o casquilho da lâmpada no
alojamento do refletor.
5. Encaixar a tampa.

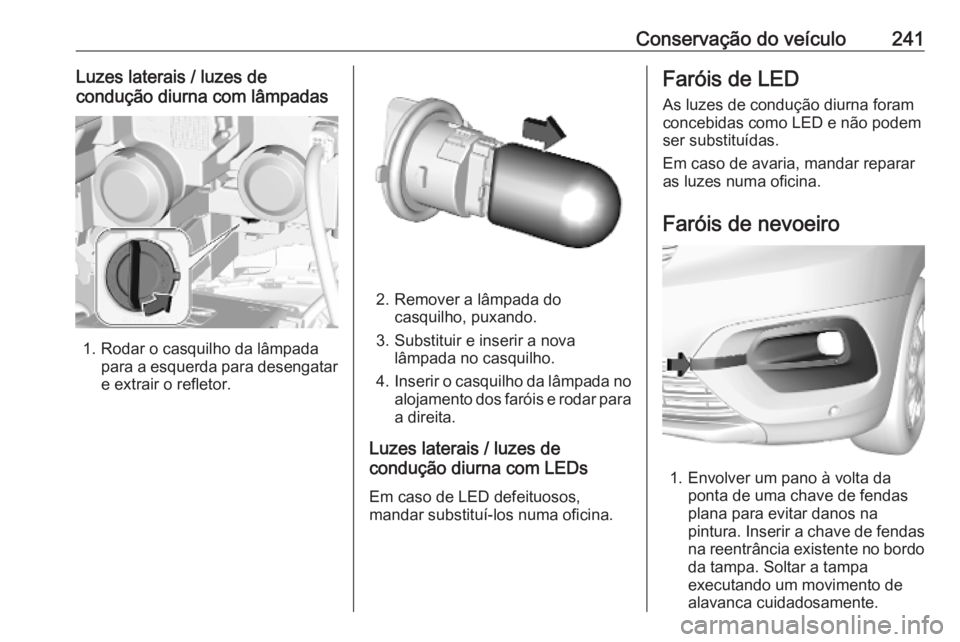

Conservação do veículo241Luzes laterais / luzes de
condução diurna com lâmpadas
1. Rodar o casquilho da lâmpada para a esquerda para desengatar
e extrair o refletor.
2. Remover a lâmpada do casquilho, puxando.
3. Substituir e inserir a nova lâmpada no casquilho.
4. Inserir o casquilho da lâmpada no
alojamento dos faróis e rodar para a direita.
Luzes laterais / luzes de
condução diurna com LEDs
Em caso de LED defeituosos,
mandar substituí-los numa oficina.
Faróis de LED
As luzes de condução diurna foram
concebidas como LED e não podem
ser substituídas.
Em caso de avaria, mandar reparar
as luzes numa oficina.
Faróis de nevoeiro
1. Envolver um pano à volta da ponta de uma chave de fendas
plana para evitar danos na
pintura. Inserir a chave de fendas
na reentrância existente no bordo da tampa. Soltar a tampa
executando um movimento de
alavanca cuidadosamente.

242Conservação do veículo
2. Desapertar e remover os doisparafusos e remover o grupo ótico
para a frente.
3. Rodar o casquilho da lâmpada para a esquerda e removê-lo do
grupo ótico.
4. Desengatar o conector da ficha puxando o grampo de retenção.
5. Remover e substituir a unidade da
lâmpada e fixar o conector da
ficha. Refira-se que a lâmpada e o casquilho formam uma unidade
e têm de ser substituídos em
conjunto.
6. Inserir o casquilho da lâmpada no
grupo ótico rodando para a direita
e encaixar.
7. Montar o grupo ótico apertando os parafusos.
8. Fixar e encaixar a cobertura.
Luzes indicadoras de mudança de direçãodianteiras
1. Rodar o casquilho da lâmpada para a esquerda para desengatar
e extrair o refletor.

Conservação do veículo243
2. Pressionar a lâmpadaligeiramente para baixo, rodá-la
para a esquerda e removê-la do
casquilho.
3. Substituir e introduzir a nova lâmpada no casquilho rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
Luzes traseiras
Montagem de luzes na carroçaria Veículo com porta da bagageira
1. Desapertar e remover os dois parafusos.
2. Extrair cuidadosamente o grupoótico traseiro da reentrância e
remover. Ter o cuidado de manter
a conduta do cabo na devida
posição.
3. Separar o cabo do suporte.

244Conservação do veículo
4.Pressionar o grampo de retenção
para trás, puxar o suporte da
lâmpada e desengatar os
grampos de retenção restantes.
5. Pressionar a lâmpada ligeiramente para baixo, rodá-la e
removê-la do respetivo suporte.
Recolocar a lâmpada:
Farol de nevoeiro ( 1)
Luz de marcha-atrás ( 2)
Luz de mudança de direção/luz
de emergência ( 3)
Luz traseira/luz de travão ( 4)
6. Fixar o suporte da lâmpada ao grupo ótico.
7. Fixar o cabo ao retentor.
8. Fixar o grupo ótico à carroçaria do
veículo e apertar ambos os
parafusos.Veículo com portas traseiras
1. Desapertar e remover os dois parafusos.

Conservação do veículo2452. Extrair cuidadosamente o grupoótico traseiro da reentrância e
remover. Ter o cuidado de manter
a conduta do cabo na devida
posição.
3. Separar o cabo do suporte.
4. Desengatar os grampos de retenção para remover o suporte
da lâmpada.
5. Pressionar a lâmpada ligeiramente para baixo, rodá-la e
removê-la do respetivo suporte.
Recolocar a lâmpada:
Luz traseira/luz de travão ( 1)
Lâmpada exterior da luz de
mudança de direção/luz de
emergência ( 2)
Lâmpada interior da luz de
marcha-atrás ( 3)
Luz de nevoeiro traseira ( 4)
6. Fixar o suporte da lâmpada ao grupo ótico.
7. Fixar o cabo ao retentor.
8. Fixar o grupo ótico à carroçaria do
veículo e apertar ambos os
parafusos.
Terceira luz de travagem
A terceira luz de travagem contém
LED e não pode ser substituída.
Em caso de avaria, mandar reparar
as luzes numa oficina.
Verificação das lâmpadas
Ligar a ignição, accionar e verificar
todos os faróis.

246Conservação do veículoLuzes indicadores demudança de direçãolaterais
Para substituir a lâmpada, remover o
respetivo alojamento:
1. Deslizar a lâmpada para o respetivo lado esquerdo eremover pela extremidade direita.
2. Pressionar o grampo de retenção
para cima e remover o casquilho
da lâmpada do conector da ficha.
3. Substituir a unidade completa.
4. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de fendas, por exemplo, na reentrância da
tampa e removê-la.
