2019 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8>29
8

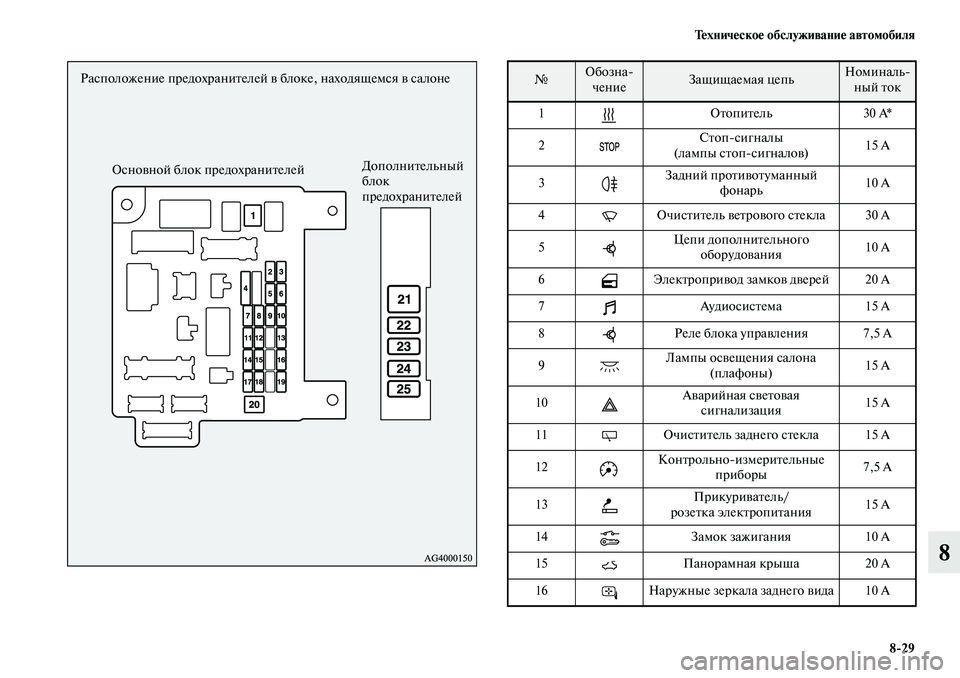

Расположение предохранителей в блоке, находящемся в салоне
Основной блок предохранителейДополнительный
блок
предохранителей№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
1 Отопитель 30 A*
2Стопсигналы
(лампы стопсигналов)15 A
3Задний противотуманный
фонарь10 A
4 Очиститель ветрового стекла 30 A
5Цепи дополнительного
оборудования10 A
6 Электропривод замков дверей 20 A
7 Аудиосистема 15 A
8 Реле блока управления 7,5 A
9Лампы освещения салона
(плафоны)15 A
10Аварийная световая
сигнализация15 A
11 Очиститель заднего стекла 15 A
12Контрольноизмерительные
приборы7,5 A
13Прикуриватель/
розетка электропитания15 A
14 Замок зажигания 10 A
15 Панорамная крыша 20 A
16 Наружные зеркала заднего вида 10 A

8>30 Техническое обслуживание автомобиля
8
* Плавкая вставка.
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
17 Система полного привода 10 A
18 Фонари заднего хода 7,5 A
19 Розетка электропитания 15 A
20 Электростеклоподъемники 30 A*
21 Обогреватель заднего стекла 30 A*
22Обогрев наружных зеркал
заднего вида7,5 A
23Электропривод сиденья
переднего пассажира25 (20) A
24Электропривод сиденья
водителя25 (20) A
25 Обогрев сидений 30 A
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
Расположение предохранителей в блоке, находящемся в моторном
отсеке
На оборотной стороне крышки блока предохранителей

Техническое обслуживание автомобиля
8>31
8
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
1 Противотуманные фары 15 A
2Двигатель7,5 A
3Автоматическая коробка
передач20 A
4 Звуковой сигнал 10 A
5Генератор7,5 A
6Омыватели фар20 A
7 Кондиционер 10 A
8Дроссельная заслонка /
вентилятор маслоохладителя
(роботизированная коробка
передач Twin Clutch SST)15 A
9Звуковой сигнал
противоугонной системы20 A
10Обогреватель щеток
стеклоочистителя15 A
11 — — —
12Электропривод двери багажного
отделения30 A
13 Дневные ходовые огни 10 A
14 Фара дальнего света (левая) 10 A
15 Фара дальнего света (правая) 10 A
16Фара ближнего
света (левая)С газораз
рядной лампой20 A
17Фара ближнего
света (правая)С газоразряд
ной лампой20 A
18Фара ближнего
света (левая)С галогеновой
лампой10 A
19Фара ближнего
света (правая)С галогеновой
лампой10 A
20Цепь питания
электрооборудования двигателя10 A
21 Катушка зажигания 10 A
22Цепь питания
электрооборудования двигателя20 A
Подогреватель топливной
магистрали25 A
23 Топливный насос 15 A
24 Стартер 30 A*
25 — — —
26Антиблокировочная система
тормозов40 A*
27Антиблокировочная система
тормозов30 A*
28Электродвигатель вентилятора
конденсора30 A*
29Электродвигатель вентилятора
системы охлаждения двигателя40 A*
30 IOD Устройство вводавывода 30 A
31 Усилитель аудиосистемы 30 A
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток

8>32 Техническое обслуживание автомобиля
8
* Плавкая вставка.
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители
на 7,5, 25 и 30 А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить следующими:
7,5 A: запасным предохранителем на 10 А.
25 A: запасным предохранителем на 20 А.
30 A: предохранителем на 30 А из цепи усилителя аудиосистемы.
После установки запасных предохранителей при первой возможности
замените их предохранителями требуемого номинала.
Цветовая кодировка предохранителей
32Электрооборудование
дизельного двигателя30 A
33 — Запасной предохранитель 10 A
34 — Запасной предохранитель 15 A
35 — Запасной предохранитель 20 A
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
Номинальный
токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 A Желтый
25 A Бесцветный (белый)
30 AЗеленый (предохранитель)/ розовый (плавкая
вставка)
40 A Зеленый (плавкая вставка)

Техническое обслуживание автомобиля
8>33
8
Замена предохранителейE010078006301. Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK или включите режим работы OFF.
2. Извлеките из блока предохранителей в моторном отсеке
съемник предохранителей (А).3. Сверяясь с таблицей номинальных токов предохранителей,
проверьте состояние предохранителя, относящегося к
неисправной цепи.
ПРИМЕЧАНИЕ●Если какоелибо электрооборудование не работает,
а относящийся к нему предохранитель исправен, возможна
неисправность в электрооборудовании или в какомлибо другом
месте. Рекомендуется проверить автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.
B Исправный предохранитель
С Перегоревший предохранитель

8>34 Техническое обслуживание автомобиля
8
4. Съемником предохранителей установите новый
предохранитель, рассчитанный на тот же номинальный ток,
на место перегоревшего. Убедитесь, что предохранитель
установлен на то же место.Замена ламп
E01003102248Перед заменой лампы убедитесь, что данный осветительный прибор
выключен. Не дотрагивайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется при нагреве лампы
и оседает на отражателе, поверхность которого тускнеет.
ПРИМЕЧАНИЕ●Если Вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
●При снятии ламп и рассеивателей соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар. Это явление имеет те же
причины, что и запотевание оконных стекол при влажной
погоде, и не является признаком неисправностей.
При включении фар влага испарится от тепла. Однако если
внутри фар скапливается вода, рекомендуется провести их
проверку в авторизованном сервисном центре MITSUBISHI
MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если новый предохранитель через непродолжительное время
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Запрещается устанавливать предохранители, рассчитанные на
больший ток, а также заменители (провода, фольга и т. п.). Это
может привести к перегреву проводов и пожару.
ПРЕДОСТЕРЕЖЕНИЕ!
●Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.

Техническое обслуживание автомобиля
8>35
8
Расположение и номинальная мощность лампE01003201574
Наружные световые приборыE01003305443
В скобках указан тип лампы.
ПРИМЕЧАНИЕ●В дневных ходовых огнях/габаритных огнях (тип 2) и в боковых
повторителях указателей поворота (в наружных зеркалах
заднего вида) используются светодиоды, а не лампы.
При необходимости ремонта или замены этих световых
приборов обращайтесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
●Лампы боковых повторителей указателей поворота (в крыльях)
не ремонтируются и не заменяются отдельно.
При необходимости ремонта или замены этих световых
приборов обращайтесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Для замены следует использовать новую лампу того же типа,
той же мощности и того же цвета.
При установке неподходящей лампы лампа может выйти
из строя, либо может не включиться или привести к возгоранию
автомобиля.
1 Передние указатели поворота: 21 Вт (WY21W)
2 Фары дальнего света: 60 Вт (HB3)
3 Дневные ходовые огни*
1
Га б а р и т н ы е о г н и ( т и п 2 ) *1
4 Противотуманные фары*1: 19 Вт (H16)
Передняя часть автомобиля
5Фары ближнего света
С галогенной лампой: 55 Вт (H11)
С газоразрядной ксеноновой лампой*
2: 35 Вт (D2S)
6 Габаритные огни (тип 1 *1): 5 Вт (W5W)
7
Боковые повторители указателей поворота (на крыльях)*1, *2: 5 Вт8 Боковые повторители указателей поворота (на наружных
зеркалах заднего вида)*1
*1
Если имеются.*2Для замены ламп обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ!
●Для замены газоразрядных ксеноновых ламп рекомендуется
обращаться в сервисный центр MITSUBISHI MOTORS.
В цепи питания таких ламп, в самих лампах и на электродах
создается высокое напряжение, вызывающее риск поражения
электрическим током.

8>36 Техническое обслуживание автомобиля
8
В скобках указан тип лампы.
ПРИМЕЧАНИЕ●В нижних и верхнем стопсигналах, а также задних габаритных
фонарях и заднем противотуманном фонаре используются
светодиоды, а не лампы. При необходимости ремонта или
замены этих световых приборов обращайтесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Световые приборы, расположенные внутри
автомобиля
E01003403714
* Если имеются.
ПРИМЕЧАНИЕ●В лампе подсветки нижней части центральной консоли
используются светодиоды, а не лампы. Для ремонта или замены
рекомендуется обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS. 9 Верхний стопсигнал
10 Фонарь освещения номерного знака: 5 Вт (W5W)
11 Задний противотуманный фонарь
12 Фонари заднего хода: 16 Вт (W16W)
13 Задние указатели поворота: 21 Вт (W21W)
14 Стопсигналы и задние габаритные огни
Задняя часть автомобиля
1 Задняя лампа освещения салона*: 8 Вт
2 Лампы подсветки косметического зеркала*: 2 Вт
3 Передняя лампа освещения салона и лампы местной
подсветки: 8 Вт
4 Лампа освещения багажного отделения: 5 Вт
5 Лампа подсветки нижней части центральной консоли
6 Лампа подсветки вещевого ящика панели приборов: 1,4 Вт
