2019 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8>21
8
Цепи противоскольженияE01002103512Цепи противоскольжения следует устанавливать только на ведущие
(передние) колеса, соблюдая инструкции изготовителя цепей.
На полноприводных автомобилях с распределением большей части
крутящего момента в пользу передней оси, цепи противоскольжения
следует устанавливать на передние колеса.
Используйте только те цепи противоскольжения, которые
предназначены для колес, установленных на автомобиле: цепи
несоответствующего типа или размера могут повредить кузов
автомобиля.
Прежде чем устанавливать цепи противоскольжения,
проконсультируйтесь в авторизованном сервисном центре
MITSUBISHI MOTORS. Максимальная высота цепи
противоскольжения указана в таблице.
Максимальная скорость движения с установленными цепями
противоскольжения — 50 км/ч. Цепи противоскольжения следует
снимать сразу после преодоления заснеженного участка.
ПРИМЕЧАНИЕ●Применение цепей противоскольжения регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Обязательно соблюдайте правила и законы,
действующие в Вашей стране.
В большинстве стран правила дорожного движения запрещают
использовать цепи противоскольжения на дорогах без снежного
покрова.
Размерность шинРазмерность
колесных дисковМаксимальная
высота цепи, мм
215/65R16 16 x 6 1/2 J
9 мм
215/60R17 17 x 6 1/2 J
ПРЕДОСТЕРЕЖЕНИЕ!
●Потренируйтесь устанавливать цепи противоскольжения
самостоятельно до того, как они вам понадобятся.
Не рассчитывайте на помощь других людей на дороге
в холодную погоду.
●Для установки цепей выбирайте хорошо просматриваемый
прямой участок дороги, где можно съехать на обочину
и оставаться в поле зрения других водителей.
●Не устанавливайте цепи противоскольжения до того, как в этом
возникнет необходимость. Движение с цепями противоскольжения
приводит к износу шин и дорожного покрытия.
●Проехав 100–300 метров, остановитесь и подтяните цепи.●Двигайтесь с осторожностью и не превышайте скорость 50 км/ч.
Помните, что установка цепей противоскольжения не является
гарантией предотвращения аварии.
●Установив цепи противоскольжения, не допускайте
повреждения ими колесных дисков и кузова автомобиля.
●Запрещается устанавливать цепь противоскольжения на
компактное запасное колесо. При проколе одного из передних
колес перед установкой цепей противоскольжения установите на
его место одно из задних колес, а компактное запасное колесо
установите на место заднего колеса.
●Легкосплавный колесный диск может быть поврежден цепью
противоскольжения. Устанавливая цепь противоскольжения на
колесо с легкосплавным диском, не допускайте
соприкосновения деталей и креплений цепи с колесным диском.
●Если на автомобиле имеются колесные колпаки, то перед
установкой цепей противоскольжения снимите колесные
колпаки. В противном случае они могут получить повреждение
(см. стр. 6>33).
●Устанавливая или снимая цепь противоскольжения, соблюдайте
меры предосторожности, чтобы не пораниться о кромки панелей
кузова автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!

8>22 Техническое обслуживание автомобиля
8Замена резиновых скребков щеток
стеклоочистителя
E01002600327
Щетки очистителя ветрового стекла
1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг стеклоочистителя не упал на ветровое
стекло. При падении он может повредить стекло.3. Установите держатели (С) на новые резиновые скребки.
При установке скребков, убедитесь, что они правильно
совмещены, как показано на рисунке.
4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.

Техническое обслуживание автомобиля
8>23
8
5. Сдвигайте скребок до тех пор, когда хомут (В) надежно
зацепится за фиксатор (А).Щетка очистителя заднего стекла
1. Поднимите рычаг щетки стеклоочистителя над задним стеклом.
2. Потяните скребок щетки вниз, чтобы высвободить его
из фиксатора (А), находящегося на конце рычага
стеклоочистителя. Потяните резиновый скребок дальше
иснимите его.
3. Вставьте новый скребок в хомут (В) рычага стеклоочистителя.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал
на заднее стекло; он может повредить стекло.

8>24 Техническое обслуживание автомобиля
8
4. Надежно вставьте держатель (С) в канавку (D) скребка.
При установке резиновых скребков убедитесь, что они
правильно совмещены, как показано на рисунке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.
Общее техническое обслуживание
E01002700520
Утечка топлива, охлаждающей жидкости, масла
и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Включите комбинированный переключатель освещения, чтобы
проверить работу всех осветительных приборов.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревших предохранителей
обнаружить не удалось, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен в раз
делах «Предохранители» на стр. 826 и «Замена ламп» на стр. 834.
Если предохранители и лампы в порядке, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки и ремонта автомобиля.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.

Техническое обслуживание автомобиля
8>25
8
Работа контрольно>измерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольно
измерительных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замков
Проверьте состояние всех замков и петель, при необходимости
смажьте их.
Техническое обслуживание в холодную
погоду и во время снегопада
E01002800361
Вентиляционные отверстия
Для предотвращения нарушений в работе систем отопления
и вентиляции следует очищать вентиляционные отверстия перед
ветровым стеклом от опавших листьев, а также от снега после
сильного снегопада.
Уплотнители
Во избежание примерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработать силиконовым аэрозолем.
Дополнительное оборудование
Зимой рекомендуется иметь с собой лопату с короткой рукояткой,
чтобы расчистить снег, если автомобиль застрянет. Также полезно
иметь с собой щетку для удаления снега с автомобиля и пластиковый
скребок для очистки ветрового и заднего стекол.

8>26 Техническое обслуживание автомобиля
8Плавкие вставки
E01002900564Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
См. раздел «Номинальный ток предохранителей» на стр. 828.
Предохранители
E01003003550
Расположение блока предохранителей
Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки основные электрические цепи
снабжены предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блок предохранителей в салоне Блок предохранителей в салоне расположен за крышкой блока
предохранителей перед водительским сиденьем, в месте,
изображенном на рисунке.ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими
токопроводящими предметами: это может привести
к возгоранию автомобиля, уничтожению имущества и тяжелой
или даже несовместимой с жизнью травме.
A Основной блок предохранителей
B Дополнительный блок предохранителей

Техническое обслуживание автомобиля
8>27
8
1. Вставьте в крышку блока предохранителей отвертку с плоским
лезвием, затем снимите крышку, аккуратно отжав ее.2. Чтобы установить крышку блока предохранителей, совместите
выступы (A) крышки с прижимными упорами (B) на панели
приборов и нажмите на нее.

8>28 Техническое обслуживание автомобиля
8

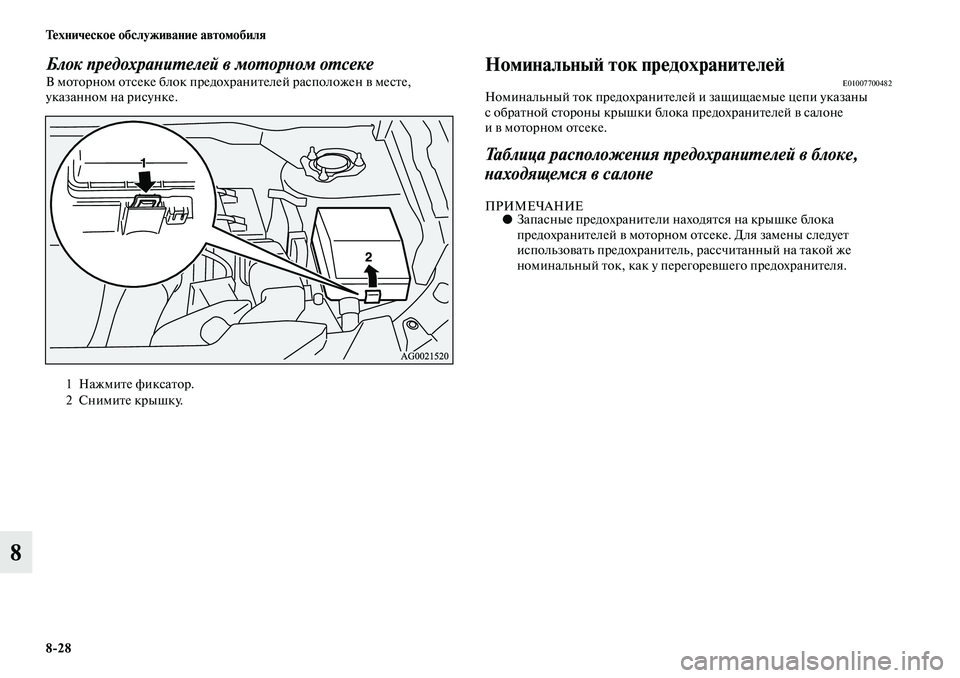

Блок предохранителей в моторном отсекеВ моторном отсеке блок предохранителей расположен в месте,
указанном на рисунке.Номинальный ток предохранителейE01007700482Номинальный ток предохранителей и защищаемые цепи указаны
с обратной стороны крышки блока предохранителей в салоне
и в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
ПРИМЕЧАНИЕ●Запасные предохранители находятся на крышке блока
предохранителей в моторном отсеке. Для замены следует
использовать предохранитель, рассчитанный на такой же
номинальный ток, как у перегоревшего предохранителя.
1 Нажмите фиксатор.
2 Снимите крышку.
