2019 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Сиденья и ремни безопасности
2>25
2
ПРИМЕЧАНИЕ●Перед покупкой детского сиденья попробуйте установить его на
заднем сиденье автомобиля, чтобы убедиться, что оно надежно
крепится. Установка детских сидений, выпускаемых
некоторыми изготовителями, может вызвать сложности изза
особенностей расположения пряжек ремней безопасности
или формы подушки сиденья автомобиля.
Если после пристегивания ремнем безопасности детское
сиденье можно легко переместить вперед или в сторону,
выберите детское сиденье другого производителя.
В зависимости от формы сидений в автомобиле и типа детского
сиденья возможны следующие два способа крепления детского
сиденья в автомобиле:
• На нижних креплениях на заднем сиденье ТОЛЬКО в том
случае, если детское сиденье имеет крепления типа ISOFIX
(см. стр. 230).
• Ремнем безопасности (см. стр. 224, 232).Дети старшего возрастаE00406700277Детей, выросших из детских сидений, следует перевозить на заднем
сиденье автомобиля и пристегивать комбинированным поясно
плечевым ремнем.
Поясная ветвь ремня должна прилегать к нижней части живота так,
чтобы располагаться ниже верхней части тазовой кости. В противном
случае при столкновении ремень может врезаться в брюшную полость
ребенка и нанести травму.
ПРЕДУПРЕЖДЕНИЕ!
●При установке соблюдайте инструкцию изготовителя детского
сиденья. Невыполнение требований инструкции может стать
причиной тяжелой травмы или гибели ребенка.
●После установки детского сиденья попытайтесь сдвинуть его
в продольном и поперечном направлении, чтобы убедиться, что
оно надежно зафиксировано. Если сиденье не зафиксировано
должным образом, в случае столкновения или резкого
торможения оно может причинить тяжелые травмы ребенку
или другим пассажирам.
●Если детское сиденье не используется, закрепите его ремнем
безопасности или уберите из автомобиля, чтобы исключить его
хаотичное перемещение по салону в случае столкновения.

2>26 Сиденья и ремни безопасности
2
Возможность размещения детских сидений с креплениями ISOFIX на различных местах в салонеE00411402407
Весовая группаКласс размераФиксирующее
приспособлениеРасположение сиденья ISOFIX в автомобиле
Заднее боковое
Детская
сумкакроватьFISO/L1 X
GISO/L2 X
0до 10 кг
(0–9 месяцев)EISO/R1 X
0+ до 13 кг
(0–2 года)EISO/R1 IL*
1
—ISO/R2X X
DISO/R2 X
CISO/R3 X
Iот 9 до 18 кг
(9 месяцев – 4 года)—ISO/R2X X
DISO/R2 X
CISO/R3 X
BISO/F2 IUF
B1 ISO/F2X IUF, IL*
2
AISO/F3 IUF
II и III от 15 до 36 кг
(4–12 лет)X
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке детского сиденья снимите подголовник с сиденья автомобиля.

Сиденья и ремни безопасности
2>27
2
Расшифровка символов, используемых в таблице:●IUF — пригодно для установки «универсальных» детских сидений ISOFIX, одобренных для использования при перевозке детей данной
весовой категории.
●IL — пригодно для установки специальных детских сидений ISOFIX, перечень которых приведен ниже (оригинальные аксессуары
MITSUBISHI).
●Х — непригодно для установки детских сидений ISOFIX, предназначенных для детей данной весовой группы.
IL (информация об оригинальных аксессуарах по каталогу)
ПРИМЕЧАНИЕ●MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
●Классификация детских сидений по категориям, весовым группам, классам размера и фиксирующим приспособлениям приведена
в соответствии со стандартами ECE: R16 (требования к ремням безопасности и удерживающим системам) и R44 (требования к детским
удерживающим устройствам).
Номер оригинального аксессуараНомер официального утверждения по ЕСЕ
*
1MZ314393 (детское сиденье),
MZ314394 (основание ISOFIX)E104301146
*
2MZ313045 E104301133

2>28 Сиденья и ремни безопасности
2
Возможность размещения детских сидений на различных местах в салонеE00406803253
#1: При условии отключения подушки безопасности переднего пассажира специальным выключателем.#2: Не снимайте подголовник при установленном универсальном сиденьебустере.
Расшифровка символов, используемых в таблице:●U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной весовой
группы.
●L — пригодно для установки специальных детских сидений, перечень которых приведен ниже (оригинальные аксессуары MITSUBISHI).
●Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.
Весовая группа
Расположение сиденья
Переднее пассажирское
Заднее
боковоеЗаднее среднееПодушка
безопасности
включенаПодушка
безопасности
отключена
#1
0до 10 кг
(09 месяцев)XXUX
0+ до 13 кг
(02 года)XL*
1U, L*1L*1
Iот 9 до 18 кг
(9 месяцев  4 года)XL*2U, L*2L*2
II и III от 15 до 36 кг
(412 лет)XL*3U#2, L*3X
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке детского сиденья снимите подголовник с сиденья автомобиля. При установке детского сиденья снимите подголовник с сиденья
автомобиля. Не снимайте подголовник при установленном сиденье>бустере (см. стр. 2>32).

Сиденья и ремни безопасности
2>29
2
L (информация об оригинальных аксессуарах по каталогу)
ПРИМЕЧАНИЕ●Оригинальные сиденья MITSUBISHI MOTORS для весовой группы от 0 до 10 кг не выпускаются.
MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
Номер оригинального аксессуараНомер официального утверждения по ЕСЕ
*
1MZ314393 E104301146
*
2MZ313045 E104301133
*
3MZ315025 E104301304

2>30 Сиденья и ремни безопасности
2
Установка детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепление удерживающих ремней
E00406901986
Расположение нижних крепленийЗаднее сиденье автомобиля снабжено нижними креплениями,
предназначенными для установки детских сидений с системой
крепления ISOFIX.
Расположение точек крепления удерживающих
ремней
На задней стороне спинки задних сидений имеется 2 точки
крепления детских сидений. Они предназначены для крепления
удерживающих ремней детских сидений на 2 местах заднего сиденья.
ПРЕДУПРЕЖДЕНИЕ!
●Крепления детских сидений рассчитаны только на нагрузку,
создаваемую правильно установленными сиденьями.
Запрещается использовать их для крепления ремней
безопасности взрослых пассажиров, багажа или закрепления
дополнительного оборудования автомобиля.

Сиденья и ремни безопасности
2>31
2

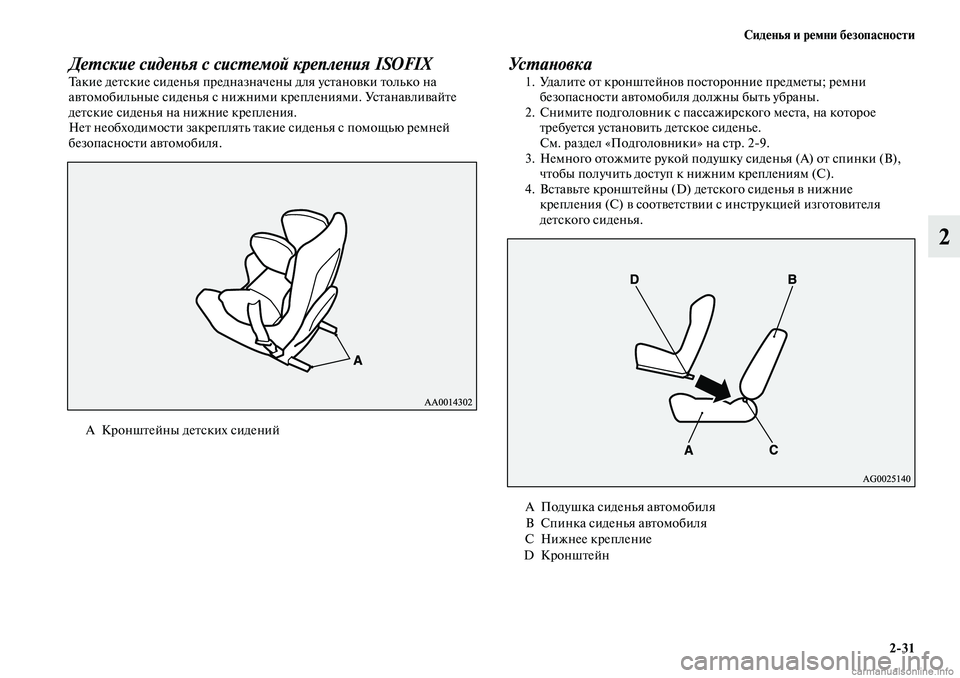

Детские сиденья с системой крепления ISOFIXТакие детские сиденья предназначены для установки только на
автомобильные сиденья с нижними креплениями. Устанавливайте
детские сиденья на нижние крепления.
Нет необходимости закреплять такие сиденья с помощью ремней
безопасности автомобиля.Ус та нов ка1. Удалите от кронштейнов посторонние предметы; ремни
безопасности автомобиля должны быть убраны.
2. Снимите подголовник с пассажирского места, на которое
требуется установить детское сиденье.
См. раздел «Подголовники» на стр. 29.
3. Немного отожмите рукой подушку сиденья (A) от спинки (B),
чтобы получить доступ к нижним креплениям (C).
4. Вставьте кронштейны (D) детского сиденья в нижние
крепления (С) в соответствии с инструкцией изготовителя
детского сиденья.
А Кронштейны детских сидений
АПодушка сиденья автомобиля
В Спинка сиденья автомобиля
C Нижнее крепление
DКронштейн

2>32 Сиденья и ремни безопасности
2
Если для установки детского сиденья требуется использовать
ремень крепления, закрепите ремень в соответствии с пунктом 5.
5. Пристегните крюк удерживающего ремня крепления детского
сиденья (E) к крепежной скобе (F) и затяните ремень крепления
так, чтобы плотно пристегнуть сиденье.
ПРИМЕЧАНИЕ●Если пристегнуть крюк удерживающего ремня (E)
затруднительно, поверните его под углом к крепежной скобе.
6. Попытайтесь переместить детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.
СнятиеСнимите детское сиденье в соответствии с инструкцией его
изготовителя.
Крепление детского сиденья с помощью
трехточечных ремней безопасности
(с инерционным механизмом блокировки)
E00408702073
Установка детского сиденья
1. Установите детское сиденье на выбранное Вами сиденье
автомобиля и снимите подголовник с этого сиденья.
См. раздел «Подголовники» на стр. 29.
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке детского сиденья следите за тем, чтобы оно не
касалось подголовника (в случае необходимости снимите
подголовник или отрегулируйте его высоту).
