Начало движения и вождение автомобиля
4>97
4
Сведения о том, как можно изменить конфигурацию зон
обнаружения, приведены в разделе «Изменение зон обнаружения
препятствий» на стр. 489.ПРИМЕЧАНИЕ●Если датчики принимают ультразвуковые сигналы
от посторонних источников, зуммер может звучать тише, чем
при обычном предупреждении, но это не является признаком
неисправности системы. После исчезновения постороннего
сигнала зуммер отключится, и система вернется к обычному
режиму работы.
ПРЕДОСТЕРЕЖЕНИЕ!
●Система ультразвуковых датчиков может неверно работать
вследующих ситуациях:
• Датчики или прилегающие к ним зоны покрыты льдом, снегом
или грязью.
• Обледенение датчиков.
• Система воспринимает ультразвуковые сигналы от
посторонних источников (сигналы других автомобилей, звук
двигателей мотоциклов, звуки торможения, радиоприемники,
сильный дождь, разбрызгиваемая вода, звук цепей
противоскольжения и т. д.).
•Слишком высокая или низкая температура датчиков (после
очень долгой стоянки автомобиля под прямыми солнечными
лучами или в холодную погоду).
• При значительном наклоне автомобиля.
• При движении автомобиля по неровной дороге (с рытвинами,
кочками, по гравийному покрытию или траве, по холмистой
местности).
• Автомобиль находится слишком близко к препятствию.
• Датчики и прилегающие к ним зоны протирались рукой, либо
на них размещены какие>либо наклейки или аксессуары.
●Система ультразвуковых датчиков может не обнаружить
следующие препятствия:
• Тонкие: проволочные сетки или тросы.
• Поглощающие звук: сугробы и т. п.
• Имеющие острый выступающий угол.
• Имеющие гладкую поверхность: стекло.
• Низкие: бордюрный камень и т. п.

4>98 Начало движения и вождение автомобиля
4
Включение системыE00615702165Чтобы включить систему, переведите рычаг селектора или рычаг
переключения передач в положение R (задний ход) при включенном
зажигании или включенном режиме работы ON. При работе системы
ультразвуковых датчиков включается контрольная лампа (А) системы
ультразвуковых датчиков. Чтобы отключить систему, нажмите кнопку
SONAR, при этом выключится контрольная лампа (А) системы
ультразвуковых датчиков.
ПРИМЕЧАНИЕ●Включить или отключить систему ультразвуковых датчиков
нажатием кнопки SONAR можно только тогда, когда рычаг
селектора находится в положении R (задний ход).
Предупреждение о препятствииЕсли позади автомобиля имеется препятствие,
на многофункциональном дисплее отображается предупреждающее
сообщение и подается сигнал зуммера.
Угловой датчик
1 Угловой датчик (слева)
2 Задний датчик
3 Угловой датчик (справа)
Расстояние от автомобиля до
препятствияПредупреждающее сообщение/
звуковой сигнал
Примерно 60–40 см Прерывистый
Примерно 40–20 см Частый прерывистый
Менее 20 см Непрерывный
Тип 1 Тип 2

Начало движения и вождение автомобиля
4>99
4
Задний датчик (на автомобилях без тягово>сцепного
устройства)
Задний датчик (на автомобилях с тягово>сцепным
устройством)
ПРИМЕЧАНИЕ●Когда ультразвуковые датчики одновременно обнаруживают
различные препятствия, в информационном окне
многофункционального дисплея отображается примерное
расположение препятствий, обнаруживаемых каждым
датчиком. При этом препятствия, расстояние до которых
меньше, отображаются приоритетно над другими
обнаруженными препятствиями, и звучит сигнал зуммера,
чтобы предупредить вас о приближении к препятствию.
Изменение зон обнаружения препятствийE00615800159Зоны обнаружения препятствий можно изменить следующим
образом:
На автомобилях с тягово>сцепным устройствомОтключите систему с помощью кнопки SONAR, затем нажмите
эту кнопку снова, удерживайте ее примерно 3 секунды и отпустите.
Зуммер подаст два сигнала, подтверждая, что зоны обнаружения
изменены.
На автомобилях без тягово>сцепного устройстваОтключите систему с помощью кнопки SONAR, затем нажмите
эту кнопку снова, удерживайте ее примерно 3 секунды и отпустите.
Зуммер подаст один сигнал, подтверждая, что зоны обнаружения
изменены.
ПРИМЕЧАНИЕ●Если удерживать кнопку SONAR нажатой более 10 секунд, зоны
обнаружения не изменятся.
●После включения кнопкой SONAR система переходит в один
из двух режимов в зависимости от установки зон обнаружения
препятствий.
• В случае если на автомобиле не установлено тяговосцепное
устройство:
При переводе рычага селектора или рычага переключения
передач в положение R (задний ход) система ультразвуковых
датчиков начинает работать, даже если угловые датчики были
отключены нажатием кнопки SONAR.
• В случае если на автомобиле установлено тяговосцепное
устройство:
Если датчики были отключены нажатием кнопки SONAR,
система не будет работать до тех пор, пока двигатель не будет
выключен, даже при переводе рычага в положение R.
Чтобы вновь включить систему ультразвуковых датчиков,
нажмите кнопку SONAR, либо выключите и вновь запустите
двигатель, а затем переведите рычаг в положение R.
Расстояние от автомобиля
до препятствияПредупреждающее сообщение/
звуковой сигнал
Примерно 150–80 см Прерывистый
Примерно 80–40 см Частый прерывистый
Менее 40 см Непрерывный
Расстояние от автомобиля
до препятствияПредупреждающее сообщение/
звуковой сигнал
Примерно 150–100 см Прерывистый
Примерно 100–60 см Частый прерывистый
Менее 60 см Непрерывный
ПРЕДОСТЕРЕЖЕНИЕ!
●Указанные значения являются примерными и могут меняться
под воздействием различных факторов: температуры,
влажности, формы объектов>препятствий.

4>100 Начало движения и вождение автомобиля
4
Окно предупреждения системы ультразвуковых
датчиков
E00615901564При возникновении неисправности в системе ультразвуковых
датчиков начнет мигать окно предупреждающего сообщения для
соответствующего датчика, а зуммер подаст сигнал длительностью
примерно 5 секунд. После выключения сигнала зуммера окно
предупреждающего сообщения будет продолжать мигать до тех пор,
пока неисправность не будет устранена. Рекомендуется обратиться
для проверки системы в авторизованный сервисный центр
MITSUBISHI MOTORS.
Видеокамера заднего вида*
E00618402642Видеокамера заднего вида передает изображение участка,
находящегося позади автомобиля, на дисплей коммуникационной
системы Mitsubishi, дисплей аудиосистемы с сенсорным управлением
DISPLAY AUDIO или дисплей системы связи Mitsubishi Connect.
Диапазон обзора видеокамеры заднего вида
Диапазон обзора видеокамеры заднего вида ограничен зонами,
показанными на рисунке. Видеокамера не показывает область по
обеим сторонам от автомобиля, нижнюю часть заднего бампера и т. п.
Во время движения задним ходом также контролируйте ситуацию
визуально.
Тип 1 Тип 2 Пример: неисправен угловой датчик (слева)
ПРЕДОСТЕРЕЖЕНИЕ!
●Видеокамера заднего вида является вспомогательной системой,
позволяющей водителю обнаруживать препятствия позади
автомобиля. Дальность обзора видеокамеры ограничена,
поэтому не следует чрезмерно полагаться на нее. Следует
управлять автомобилем так же осторожно, как если бы он не
был оснащен видеокамерой заднего вида.
●Осматривайте зону вокруг автомобиля. Не полагайтесь только
на видеокамеру заднего вида.

Начало движения и вождение автомобиля
4>101
4
Расположение видеокамеры заднего видаВидеокамера заднего вида (А) встроена в дверь багажного отделения
рядом с ручкой двери.Диапазон обзора видеокамеры заднего вида

4>102 Начало движения и вождение автомобиля
4
Как пользоваться видеокамерой заднего вида
Если при включенном зажигании или включенном режиме работы
ON рычаг переключения передач или рычаг селектора установлен
в положение передачи заднего хода (положение R), вид позади
автомобиля автоматически отображается на дисплее
коммуникационной системы Mitsubishi, дисплее аудиосистемы
с сенсорным управлением DISPLAY AUDIO или дисплее системы
связи Mitsubishi Connect.
ПРИМЕЧАНИЕ●Поскольку в объективе видеокамеры имеется особая линза,
линии разметки между местами на парковке на дисплее могут
казаться не параллельными.
●В следующих случаях изображение на дисплее может быть
трудноразличимым (это не является признаком неправильной
работы камеры):
• Низкая освещенность (ночное время).
• Солнечный свет или свет автомобильных фар попадают прямо
в объектив видеокамеры.
●Если нагретая видеокамера охлаждается под дождем или водой
на мойке, линза объектива может запотеть. Это не является
признаком неисправности.
●Через загрязненный объектив предметы видны не полностью.
При попадании на объектив капель воды, снега, грязи или масла
протрите его, стараясь не поцарапать линзу.
●Пожалуйста, соблюдайте следующие меры предосторожности.
В противном случае возможен выход видеокамеры из строя.
• Не подвергайте видеокамеру ударам.
• Не наносите на видеокамеру составы, содержащие воск.
• Не направляйте на видеокамеру струи горячей воды.
• Не разбирайте видеокамеру.

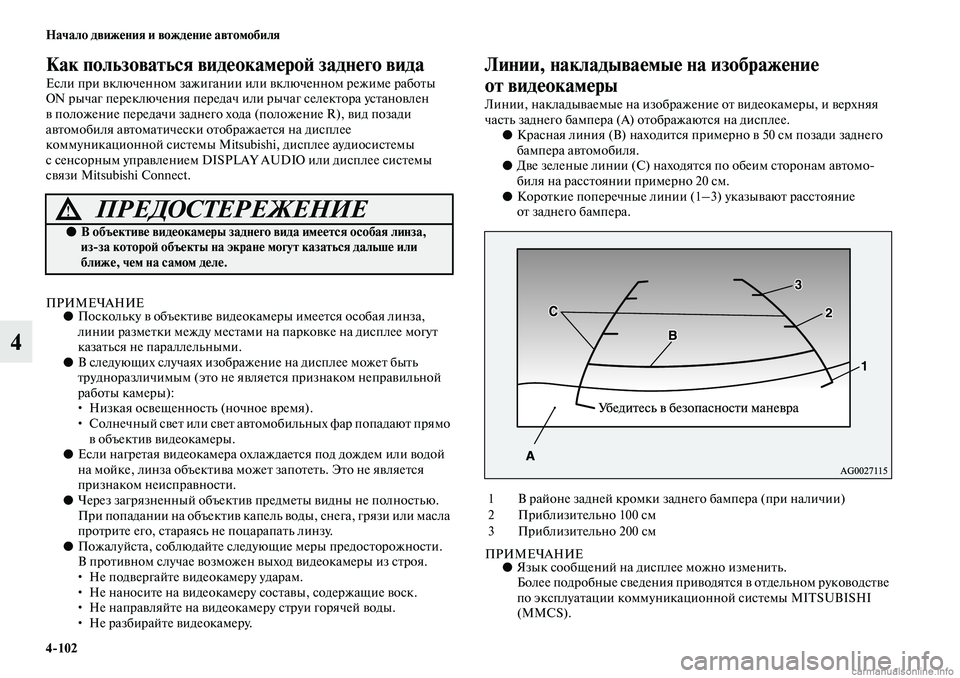

Линии, накладываемые на изображение
от видеокамеры
Линии, накладываемые на изображение от видеокамеры, и верхняя
часть заднего бампера (А) отображаются на дисплее.
●Красная линия (В) находится примерно в 50 см позади заднего
бампера автомобиля.
●Две зеленые линии (С) находятся по обеим сторонам автомо
биля на расстоянии примерно 20 см.
●Короткие поперечные линии (1–3) указывают расстояние
от заднего бампера.
ПРИМЕЧАНИЕ●Язык сообщений на дисплее можно изменить.
Более подробные сведения приводятся в отдельном руководстве
по эксплуатации коммуникационной системы MITSUBISHI
(MMCS).
ПРЕДОСТЕРЕЖЕНИЕ!
●В объективе видеокамеры заднего вида имеется особая линза,
из>за которой объекты на экране могут казаться дальше или
ближе, чем на самом деле.
1 В районе задней кромки заднего бампера (при наличии)
2 Приблизительно 100 см
3 Приблизительно 200 см

Начало движения и вождение автомобиля
4>103
4
●Если автомобиль наклоняется изза неравномерного размеще
ния пассажиров и багажа либо на уклоне дороги, то линии,
накладываемые на изображение от видеокамеры заднего вида,
могут не точно соответствовать фактическим расстояниям.
Линии, накладываемые на изображение, для обозначения дис
танции и ширины автомобиля точно показывают расстояния
только на ровной горизонтальной поверхности. В следующих
случаях объекты, отображаемые на дисплее, могут казаться
дальше, чем на самом деле.
• Когда задняя часть автомобиля сильно опущена изза
пассажиров или груза в автомобиле. • При наличии подъема позади автомобиля.
A Реальное расположение объектов
B Объекты, отображаемые на экране
A Реальное расположение объектов
B Объекты, отображаемые на экране

4>104 Начало движения и вождение автомобиля
4
●Предусматривается, что линии, накладываемые на
изображение, для обозначения дистанции и ширины
автомобиля будут точно указывать расстояния только на ровной
горизонтальной поверхности. В результате этого отображаемое
расстояние до проецируемого объекта на экране может
отличаться от действительного расстояния до этого объекта.
Не используйте их как ориентир для оценки расстояния
до препятствий.
Пример: на экране отображается, что точка В ближе
к автомобилю, чем точки С и А. На самом деле точки А и В
находятся на одинаковом расстоянии от автомобиля, а точка
С находится дальше, чем точки А и В.Перевозка грузов
E00609902973
Меры предосторожности при перевозке грузов
Перевозка грузов на верхнем багажнике
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается располагать груз (багаж) выше уровня спинки
сиденья. Надежно закрепите груз, чтобы он не сместился при
движении автомобиля. Помехи для обзора назад или смещение
груза в салон при резком торможении могут стать причиной
серьезной аварии и тяжелых травм.
●Тяжелый груз (багаж) следует размещать в передней части
автомобиля. При наличии тяжелого груза в задней части
автомобиля может ухудшиться управляемость.
ПРЕДОСТЕРЕЖЕНИЕ!
●Используйте верхний багажник, подходящий для установки
на автомобиле. Не перевозите багаж непосредственно на крыше
автомобиля.
При установке верхнего багажника соблюдайте инструкцию его
изготовителя.
●При установке и снятии верхнего багажника, а также при
погрузке и разгрузке багажа не прилагайте чрезмерное давление
к какой>либо одной точке.
В зависимости от характера и места приложения усилия это
может привести к образованию вмятин на крыше автомобиля.
