2019 MAZDA MODEL 3 HATCHBACK Brukerhåndbok (in Norwegian)

Dieselpartikkelfilter
(SKYACTIV-D 1.8)
Dieselpartikkelfilter
Dieselpartikkelfilteret samler opp og
fjerner det meste av partikkelstoffet i
eksosgassen fra en dieselmotor.
Partikkelstoff som samles opp i
dieselpartikkelfilteret, renses under
normal kjøring, men det kan hende det
ikke blir fjernet og dieselpartikkelfilterets
varselindikator/indikatorlampe
kan
tennes under følgende forhold:
 Hvis bilen kjøres kontinuerlig i
15 km/t eller lavere.
 Dersom bilen gjentatte ganger kjøres
i en kort periode (10 minutter eller
mindre) eller kjøres mens motoren
er kald.
 Dersom bilen har stått lenge på
tomgang.
4-96
Dieselpartikkelfilter

*Noen modeller.
Ryggeskjerm*
Ryggeskjerm
Ryggeskjermen viser bilder at det som
er bak bilen når den rygges.
ADVARSEL
Kjør alltid forsiktig og bekreft at det er
sikkert bak og rundt bilen ved å se etter selv.
Skifte til ryggeskjermen
Flytt girspaken til revers (R) med
tenningen PÅ for å skifte skjermbildet
til ryggeskjermbildet.
Vise bildet

 Forutsett bilbane, displaytype for hjelpelinjer
Med veiledningsmodus for projisert bane vises den projiserte banen til bilen etter at
du dreier på rattet.
Bruk denne modusen for parkering av bilen på en parkeringsplass eller i en garasje.
a)
Projisert bilbane (gul)
Disse strekene vises som referanse for bilens projiserte bane.
Strekene viser endringen i bilens projiserte bane etter at du har dreid på rattet.
b) Forlengede breddelinjer for bilen (blå)
Disse strekene indikerer bilens forlengede bredde.
Disse strekene vises ikke når hjulene på bilen står rett frem.
c) Avstandsretningslinjer
Disse strekene indikerer omtrentlig avstand til et punkt målt fra bakenden av
bilen (fra enden av støtfangeren).
Den blå streken indikerer punktet omtrent 50 cm fra bakre støtfanger.
4-97
Under kjøring
Ryggeskjerm
4

De røde og gule strekene, som kan skifte stilling etter at du dreier på rattet,
indikerer punktene omtrent 50 cm for den røde streken og 100 cm for de gule
strekene fra bakre støtfanger (på midtpunktet for hver strek).
Det oppstår en feilkilde når hjulene ikke peker rett frem.
I illustrasjonen ovenfor er høyre side av bilen i en posisjon som er nærmere den
faktiske avstanden vist av avstandsretningslinjene (rød: et punkt omtrent 50 cm,
gul: omtrent 100 cm bak bakre støtfanger), mens venstre side er i en posisjon
lengre unna.

 Displaytype for hjelpelinjer
Hjelpelinjer som indikerer bredden av bilen (gule), vises på skjermen som en
referanse til den omtrentlige bredden av bilen sammenlignet med bredden på
parkeringsplassen du skal rygge inn på.
Bruk denne displayvisningen for parkering av bilen på en parkeringsplass eller i en garasje.
a)
Bil med hjelpelinjer (gule)
Hjelpelinjene tjener som referanse for bilens omtrentlige bredde.
b) Avstandsretningslinjer
Disse strekene indikerer omtrentlig avstand til et punkt målt fra bakenden av
bilen (fra enden av støtfangeren).
De røde og gule linjene indikerer punktene omtrent 50 cm for de røde og
100 cm for de gule linjene fra bakre støtfanger (på midtpunktet for hver linje).
4-98
Ryggeskjerm

Bruk av ryggeskjerm

 Forutsett bilbane, displaytype for hjelpelinjer
1.
Flytt girspaken til R for å skifte skjermbilde til ryggeskjermbildet.
2. Før du rygger bilen inn på parkeringsplassen, drei rattet mens du ser på den
projiserte bilbanen som vises slik at bilen kommer inn midt på parkeringsplassen.

1. (Displaytilstand)
2. (Biltilstand)
4-99
Under kjøring
Ryggeskjerm
4

3. Etter at bilen kommer inn på parkeringsplassen, skal du fortsette å rygge sakte
slik at avstanden mellom bilens breddestreker og sidene på parkeringsplassen
på venstre og høyre side er omtrent den samme.

1. (Displaytilstand)
2. (Biltilstand)
4. Fortsett å justere rattet inntil bilbreddestrekene er parallell med venstre og høyre
side av parkeringsplassen.
4-100
Ryggeskjerm

5. Når de er parallelle, kan du rette ut hjulene og rygge bilen sakte inn på
parkeringsplassen. Fortsett å sjekke bilens omgivelser og stopp bilen i best
mulig posisjon. (Hvis parkeringsplassen har delelinjer, kan du sjekke om
bilbreddestrekene er parallelle med dem.)

1. (Displaytilstand)
2. (Biltilstand)
6. Når girspaken er flyttet fra revers (R) til en annen girstilling, går skjermen tilbake
til det forrige skjermbildet.
4-101
Under kjøring
Ryggeskjerm
4

*Noen modeller.

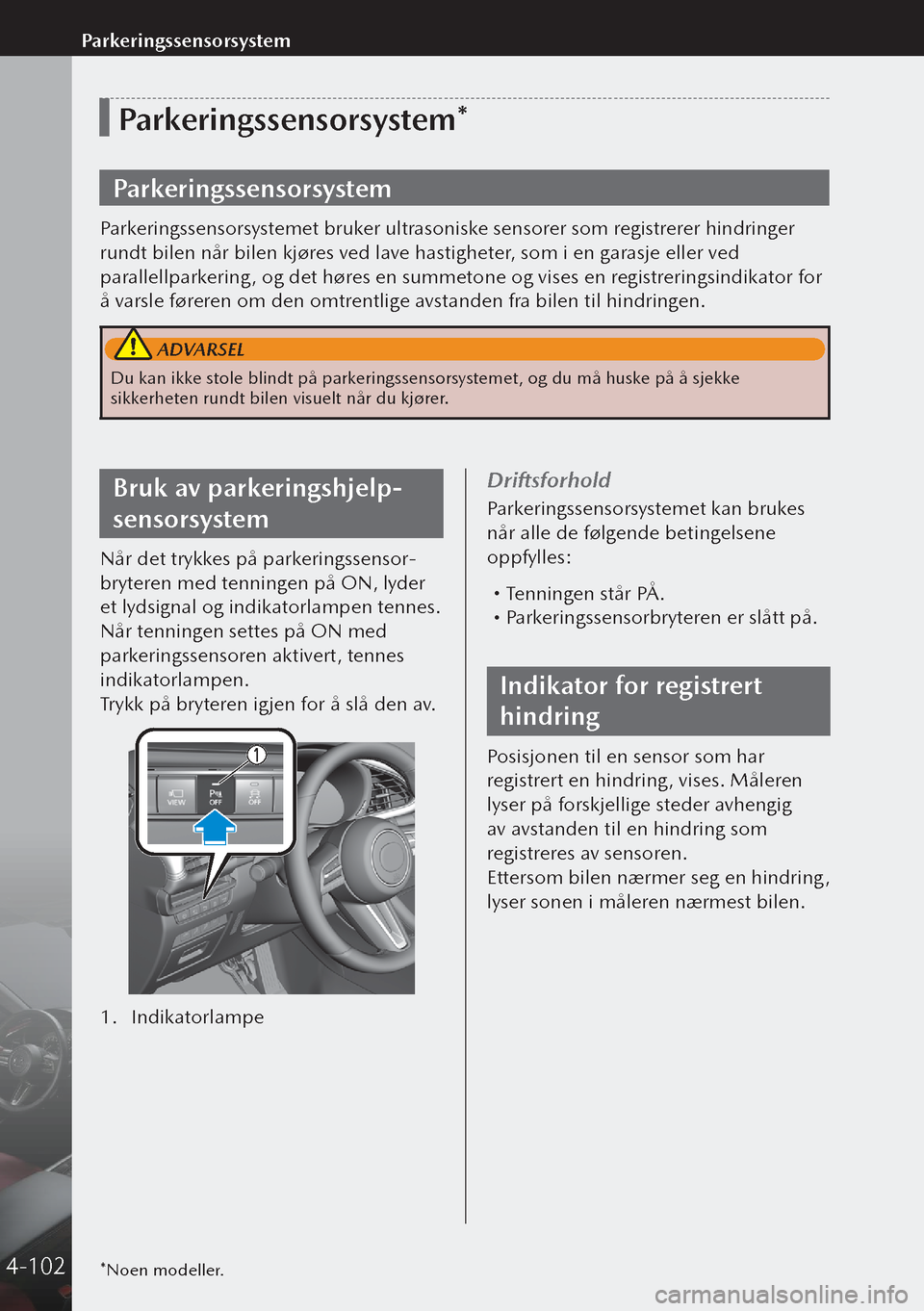

Parkeringssensorsystem*
Parkeringssensorsystem
Parkeringssensorsystemet bruker ultrasoniske sensorer som registrerer hindringer
rundt bilen når bilen kjøres ved lave hastigheter, som i en garasje eller ved
parallellparkering, og det høres en summetone og vises en registreringsindikator for
å varsle føreren om den omtrentlige avstanden fra bilen til hindringen.
ADVARSEL
Du kan ikke stole blindt på parkeringssensorsystemet, og du må huske på å sjekke
sikkerheten rundt bilen visuelt når du kjører.
Bruk av parkeringshjelp-
sensorsystem
Når det trykkes på parkeringssensor-
bryteren med tenningen på ON, lyder
et lydsignal og indikatorlampen tennes.
Når tenningen settes på ON med
parkeringssensoren aktivert, tennes
indikatorlampen.
Trykk på bryteren igjen for å slå den av.
1. Indikatorlampe
Driftsforhold
Parkeringssensorsystemet kan brukes
når alle de følgende betingelsene
oppfylles:
 Tenningen står PÅ. Parkeringssensorbryteren er slått på.
Indikator for registrert
hindring
Posisjonen til en sensor som har
registrert en hindring, vises. Måleren
lyser på forskjellige steder avhengig
av avstanden til en hindring som
registreres av sensoren.
Ettersom bilen nærmer seg en hindring,
lyser sonen i måleren nærmest bilen.
4-102
Parkeringssensorsystem

*Noen modeller.
Uten 360 °-kameramonitor
1. Fremre ultrasoniske sensormåler*
2. Ultrasonisk sensormåler* i høyre
hjørne foran
3. Ultrasonisk sensormåler på høyre
hjørne bak/ultrasonisk sensormåler
på høyre side bak*
4. Bakre ultrasoniske sensormåler
5. Ultrasonisk sensormåler på venstre
hjørne bak/ultrasonisk sensormåler
på venstre side bak*
6. Ultrasonisk sensormåler* i venstre
hjørne foran Med 360 °-kameramonitor1.
Fremre ultrasoniske sensormåler
2. Ultrasonisk sensormåler i høyre
hjørne foran
3. Ultrasonisk sensormåler på høyre
hjørne bak/ultrasonisk sensormåler
på høyre side bak*
4. Bakre ultrasoniske sensormåler
5. Ultrasonisk sensormåler på venstre
hjørne bak/ultrasonisk sensormåler
på venstre side bak*
6. Ultrasonisk sensormåler i venstre
hjørne foran
Varseltone for parkeringssensor
Informerer føreren om den omtrentlige avstanden fra bilen til hindringen med
varsellyder avhengig av avstanden. Hvis det registreres flere hindringer samtidig,
aktiveres varsellydene i henhold til avstanden til nærmeste hindring. Varsellydene
aktiveres som følger når systemet er i drift. Varsellydene aktiveres imidlertid ikke
mens påminnelse om sikkerhetsbeltet er i bruk.
4-103
Under kjøring
Parkeringssensorsystem
4
