2019 MAZDA MODEL 3 HATCHBACK Ägarmanual (in Swedish)

VIKTIGT
Använd endast 12-volts batteri. Man kan skada en 12-volts startmotor,
tändsystem och andra elektriska delar så att de inte går att reparera om
24 volt används (t.ex. två 12-volts batterier i serie eller en 24-volts generator).
1. Flytta hjälpfordonet så att dess batteri är så nära ditt batteri som möjligt.
2. Kontrollera att strömmen till exempelvis strålkastarna och luftkonditioneringen
är avstängd.
3. Avlägsna batterikåpan.
4. Stäng av motorn på hjälpfordonet och anslut startkablarna i följande ordning.
Kontrollera att startkablarna är ordentligt anslutna så att de inte lossnar på grund
av motorvibrationerna.
Kabel 1

Positiv (+) pol på det urladdade batteriet

Positiv (+) pol på hjälpfordonets batteri
Kabel 2

Negativ (-) pol på hjälpfordonets batteri
7-24
Batteriet är urladdat

Platsen som visas på bilden (anslut inte till den negativa (-) polen på batteriet)
5.
Starta motorn på hjälpfordonet och varva motorn.
6. Starta motorn på ditt fordon. Kör motorerna i cirka 3 minuter för att tillfälligt
ladda batteriet på din bil.
7. Koppla bort startkablarna i omvänd ordning till anslutningen.
8. Sätt dit batterikåpan.
9. Låt bilen kontrolleras av en kunnig reparatör så snart som möjligt.
Vi rekommenderar en auktoriserad Mazda-verkstad.
7-25
Om det uppstår problem
Batteriet är urladdat
7

Knuffstart
Knuffstart
Knuffstarta inte din Mazda.
VARNING
Starta aldrig en bil genom att bogsera den.
7-26
Nödstart

Överhettning
Överhettning
Motorn är förmodligen överhettad om
kylvätskans temperaturmätare visar på
överhettning och varningsindikeringen
för hög kylvätsketemperatur tänds,
motoreffekten minskar eller det hörs
ett högt knackande eller pingande ljud.
VARNING
Kör till en säker plats, stäng av
tändningen och se till att fläkten inte är
igång innan du börjar arbeta i närheten
av kylfläkten.
Ta inte loss kylsystemets
lock när motorn och kylaren är varma.
Öppna motorhuven ENDAST om det inte
längre tränger ut ånga från motorn.
Om kylvätskans temperaturmätare
visar på överhettning och
varningsindikeringen för hög
kylvätsketemperatur tänds:
1. Kör säkert till sidan av vägen
och parkera.
2. En automatväxlad bil sätts
i parkeringsläget (P), en bil med
manuell växellåda sätts i neutralläget.
3. Dra åt parkeringsbromsen.
4. Stäng av luftkonditioneringen.
5. Kontrollera om kylvätska eller ånga
läcker ut från motorrummet.


 Om det kommer ånga från
motorrummet:

Närma dig inte bilen framifrån.
Stäng av motorn.
Vänta tills ångan har avdunstat,
öppna därefter motorhuven
och starta motorn.


 Om det inte syns någon ånga
eller kylvätska:

Öppna motorhuven och låt motorn
gå på tomgång tills den kyls av.
VIKTIGT
Om kylfläkten inte går när motorn
är igång, kommer motortemperaturen
att stiga. Stanna motorn och tillkalla
en kunnig reparatör. Vi rekommenderar
en auktoriserad Mazda-verkstad.
6. Kontrollera att kylfläkten är
igång, stäng därefter av motorn
när motortemperaturen har sjunkit.
7. Kontrollera kylvätskenivån
när motorn svalnat.
Om nivån är låg, leta efter läckage
av kylvätska från kylare och slangar.
7-27
Om det uppstår problem
Överhettning
7

 Om du hittar ett läckage
eller annan skada, eller
om det fortfarande läcker
kylvätska:
Stanna motorn och tillkalla en
kunnig reparatör. Vi rekommenderar
en auktoriserad Mazda-verkstad.
1.
Kylarlock
2. Kylfläkt
3. Kylvätskebehållare

 Om det inte finns några
problem, motorn är kall,
och det finns inget synligt
läckage:
Tillsätt försiktigt kylarvätska
i den utsträckning som krävs.
7-28
Överhettning

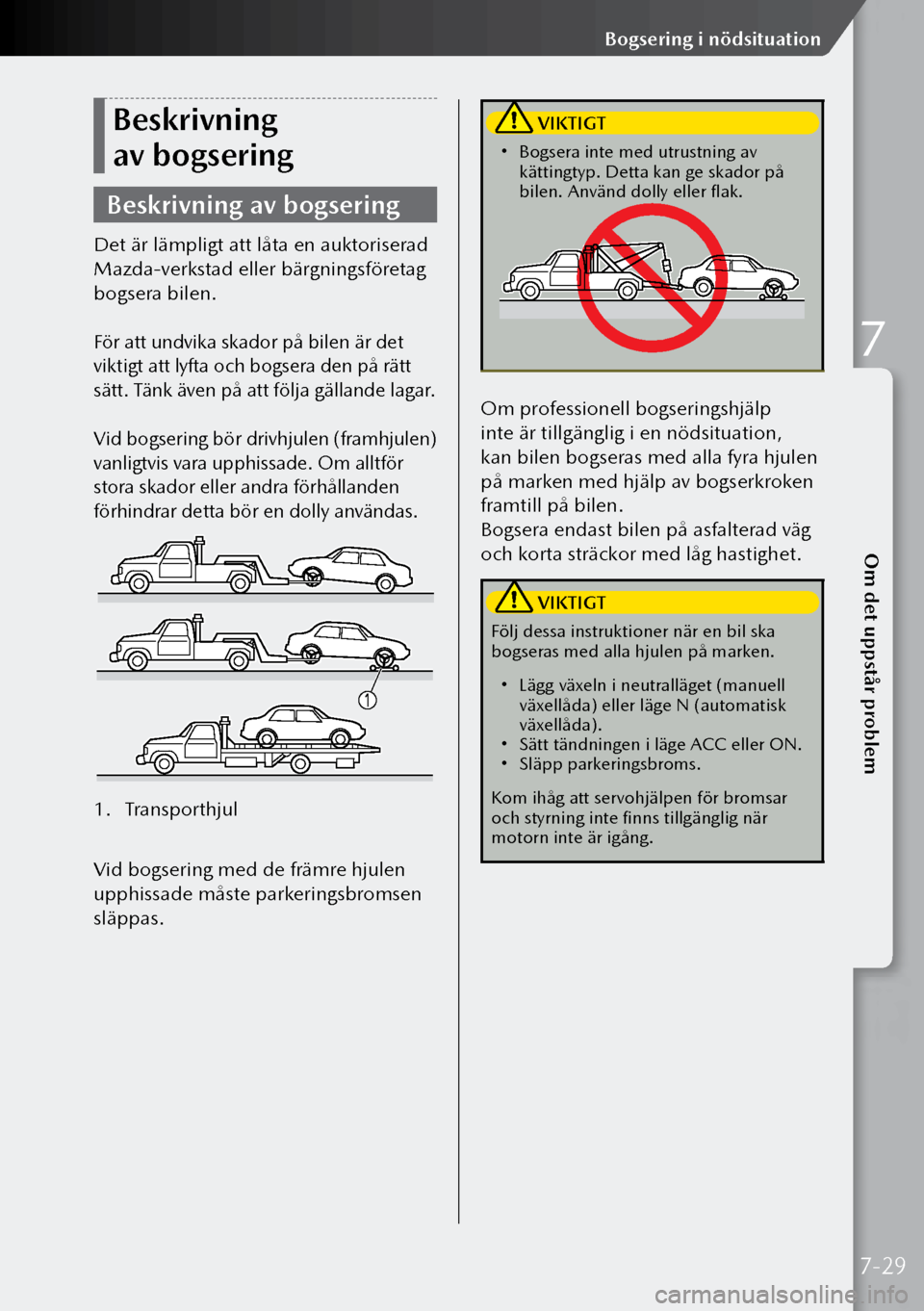

Beskrivning
av bogsering
Beskrivning av bogsering
Det är lämpligt att låta en auktoriserad
Mazda-verkstad eller bärgningsföretag
bogsera bilen.
För att undvika skador på bilen är det
viktigt att lyfta och bogsera den på rätt
sätt. Tänk även på att följa gällande lagar.
Vid bogsering bör drivhjulen (framhjulen)
vanligtvis vara upphissade. Om alltför
stora skador eller andra förhållanden
förhindrar detta bör en dolly användas.
1. Transporthjul
Vid bogsering med de främre hjulen
upphissade måste parkeringsbromsen
släppas.
VIKTIGT
 Bogsera inte med utrustning av
kättingtyp. Detta kan ge skador på
bilen. Använd dolly eller flak.
Om professionell bogseringshjälp
inte är tillgänglig i en nödsituation,
kan bilen bogseras med alla fyra hjulen
på marken med hjälp av bogserkroken
framtill på bilen.
Bogsera endast bilen på asfalterad väg
och korta sträckor med låg hastighet.
VIKTIGT
Följ dessa instruktioner när en bil ska
bogseras med alla hjulen på marken.
 Lägg växeln i neutralläget (manuell
växellåda) eller läge N (automatisk
växellåda).
 Sätt tändningen i läge ACC eller ON. Släpp parkeringsbroms.
Kom ihåg att servohjälpen för bromsar
och styrning inte finns tillgänglig när
motorn inte är igång.
7-29
Om det uppstår problem
Bogsering i nödsituation
7

Bogserkrokar
Bogserkrokar
1. Ta ut bogseröglan
och hjulmutternyckeln
från bagagerummet.
2. Svep in en skruvmejsel eller
liknande verktyg i en mjuk trasa
för att förhindra skador på den
lackerade stötfångaren, och öppna
locket som är placerat på den
främre eller den bakre stötfångaren.
Fram
Bak
3. Montera bogseröglan ordentligt
med hjälp av fälgkorset
eller liknande.
Kontakta en auktoriserad
Mazda-verkstad.
Fram
1. Hjulmutternyckel
2. Bogserögla
Bak
1. Hjulmutternyckel
2. Bogserögla
4. Kroka fast bogserlinan
i bogseröglan.
7-30
Bogsering i nödsituation

Om en varningslampa
tänds eller blinkar
Om en varningslampa
tänds eller blinkar
Om en varningslampa tänds eller
blinkar, måste du vidta nödvändiga
åtgärder för respektive lampa. Det är
föreligger inget problem om lampan
slocknar men om den inte slocknar eller
tänds/blinkar igen bör du ta kontakt
med en auktoriserad Mazda-verkstad.
Information om en del varningar
kan visas på mittdisplayen eller
multiinformationsdisplayen
i instrumentgruppen.

 Mittdisplay
1.
Välj ”Information” på startskärmen.
2. Välj “Bilstatusövervakning”.
3. Välj en varning för att se detaljer
om varningen.

 Multiinformationsdisplay
1.
Tryck på INFO på ratten när du vill
visa varningsskärmen.
Varningsindikering/
varningslampa för
bromssystem (röd)
Varningen fyller följande funktioner:

 Kontrollera
varningslamporna
Vid en funktionskontroll ska du
kontrollera att lamporna tänds när
tändningen slås på och slocknar några
sekunder senare eller när motorn startas.
När lampan tänds
Om varningslampan för bromssystemet
fortsätter att lysa kan bromsvätskenivån
vara låg eller så kan det vara fel på
bromssystemet. Stanna omedelbart och
parkera bilen på en säker plats. Kontakta
en kunnig mekaniker, vi rekommenderar
en auktoriserad Mazda-verkstad.
Varningslampa
för elektronisk
bromskraftfördelning
Om den elektroniska
bromskraftfördelningens styrenhet
fastställer att vissa komponenter fungerar
på fel sätt, kan styrenheten samtidigt
tända bromssystemets varningslampa
och ABS-varningslampan .
Problemet finns troligen i det elektroniska
bromskraftfördelningssystemet.
VARNING
Kör inte bilen om både bromssystemets
varningslampa
och
ABS-varningslampan
tänds.
Låt bilen bli bogserad till en kunnig
reparatör. Vi rekommenderar att en
auktoriserad Mazda-verkstad kontrollerar
bromsarna så fort som möjligt.
Varningsindikering/
varningslampa för
laddningssystem
Om varningslampan tänds under
körning är något fel i generatorn eller
laddningssystemet.
7-31
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7
