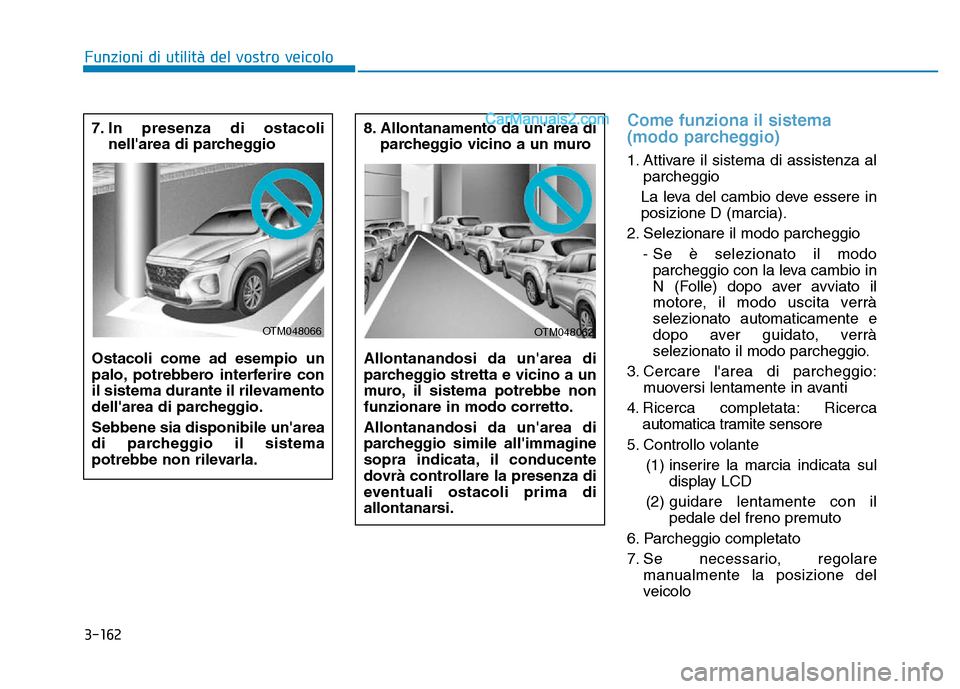

3-162
Come funziona il sistema
(modo parcheggio)
1. Attivare il sistema di assistenza alparcheggio
La leva del cambio deve essere in
posizione D (marcia).
2. Selezionare il modo parcheggio - Se è selezionato il modoparcheggio con la leva cambio in
N (Folle) dopo aver avviato il
motore, il modo uscita verrà
selezionato automaticamente e
dopo aver guidato, verrà
selezionato il modo parcheggio.
3. Cercare l'area di parcheggio: muoversi lentamente in avanti
4. Ricerca completata: Ricerca automatica tramite sensore
5. Controllo volante (1) inserire la marcia indicata sul display LCD
(2) guidare lentamente con il pedale del freno premuto
6. Parcheggio completato
7. Se necessario, regolare manualmente la posizione del
veicolo
Funzioni di utilità del vostro veicolo
8. Allontanamento da un'area di parcheggio vicino a un muro
Allontanandosi da un'area di
parcheggio stretta e vicino a un
muro, il sistema potrebbe non
funzionare in modo corretto.
Allontanandosi da un'area di
parcheggio simile all'immagine
sopra indicata, il conducente
dovrà controllare la presenza di
eventuali ostacoli prima di
allontanarsi.
OTM048062
7. In presenza di ostacoli nell'area di parcheggio
Ostacoli come ad esempio un
palo, potrebbero interferire con
il sistema durante il rilevamento
dell'area di parcheggio.
Sebbene sia disponibile un'area
di parcheggio il sistema
potrebbe non rilevarla.
OTM048066

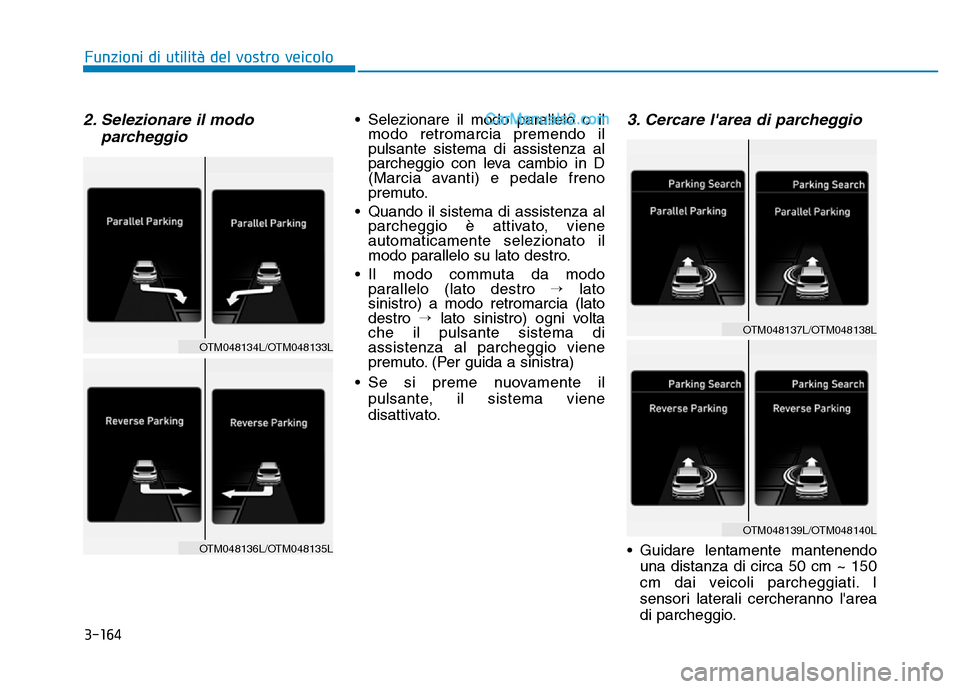

3-164
2. Selezionare il modoparcheggio• Selezionare il modo parallelo o ilmodo retromarcia premendo il
pulsante sistema di assistenza al
parcheggio con leva cambio in D
(Marcia avanti) e pedale freno
premuto.
• Quando il sistema di assistenza al parcheggio è attivato, viene
automaticamente selezionato il
modo parallelo su lato destro.
• Il modo commuta da modo parallelo (lato destro → lato
sinistro) a modo retromarcia (lato
destro →lato sinistro) ogni volta
che il pulsante sistema di
assistenza al parcheggio viene
premuto. (Per guida a sinistra)
• Se si preme nuovamente il pulsante, il sistema viene
disattivato.3. Cercare l'area di parcheggio
• Guidare lentamente mantenendouna distanza di circa 50 cm ~ 150
cm dai veicoli parcheggiati. I
sensori laterali cercheranno l'area
di parcheggio.
Funzioni di utilità del vostro veicolo
OTM048136L/OTM048135L
OTM048134L/OTM048133L
OTM048137L/OTM048138L
OTM048139L/OTM048140L

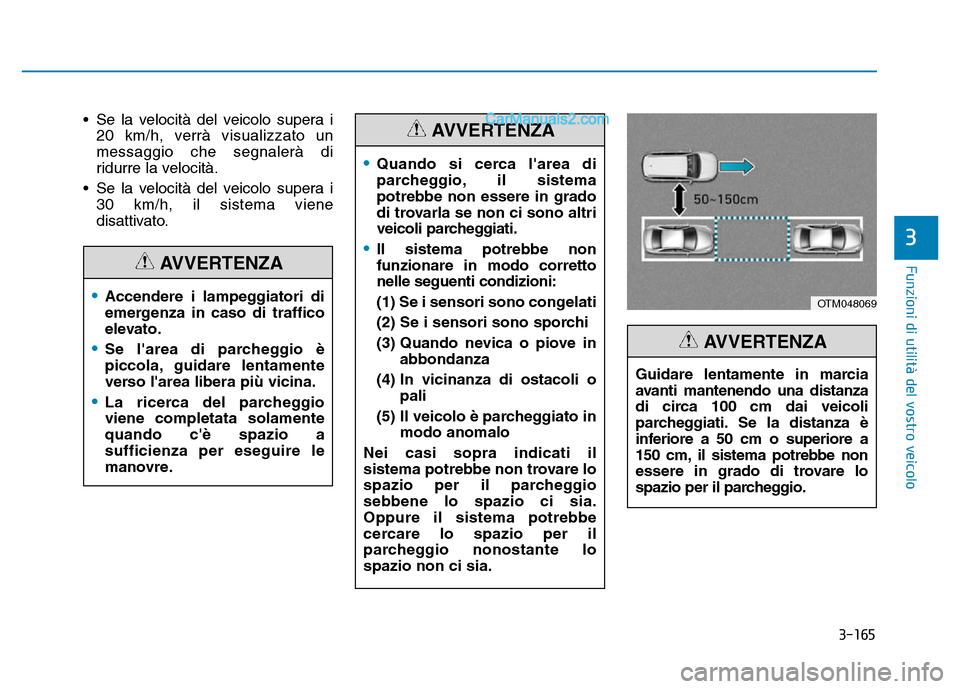

3-165
Funzioni di utilità del vostro veicolo
• Se la velocità del veicolo supera i20 km/h, verrà visualizzato un
messaggio che segnalerà di
ridurre la velocità.
• Se la velocità del veicolo supera i 30 km/h, il sistema viene
disattivato.
3
•Accendere i lampeggiatori di
emergenza in caso di traffico
elevato.
•Se l'area di parcheggio è
piccola, guidare lentamente
verso l'area libera più vicina.
•La ricerca del parcheggio
viene completata solamente
quando c'è spazio a
sufficienza per eseguire le
manovre.
AVVERTENZA
Guidare lentamente in marcia
avanti mantenendo una distanza
di circa 100 cm dai veicoli
parcheggiati. Se la distanza è
inferiore a 50 cm o superiore a
150 cm, il sistema potrebbe non
essere in grado di trovare lo
spazio per il parcheggio.
AVVERTENZA
•Quando si cerca l'area di
parcheggio, il sistema
potrebbe non essere in grado
di trovarla se non ci sono altri
veicoli parcheggiati.
•Il sistema potrebbe non
funzionare in modo corretto
nelle seguenti condizioni:
(1) Se i sensori sono congelati
(2) Se i sensori sono sporchi
(3) Quando nevica o piove in abbondanza
(4) In vicinanza di ostacoli o pali
(5) Il veicolo è parcheggiato in modo anomalo
Nei casi sopra indicati il
sistema potrebbe non trovare lo
spazio per il parcheggio
sebbene lo spazio ci sia.
Oppure il sistema potrebbe
cercare lo spazio per il
parcheggio nonostante lo
spazio non ci sia.
AVVERTENZA
OTM048069

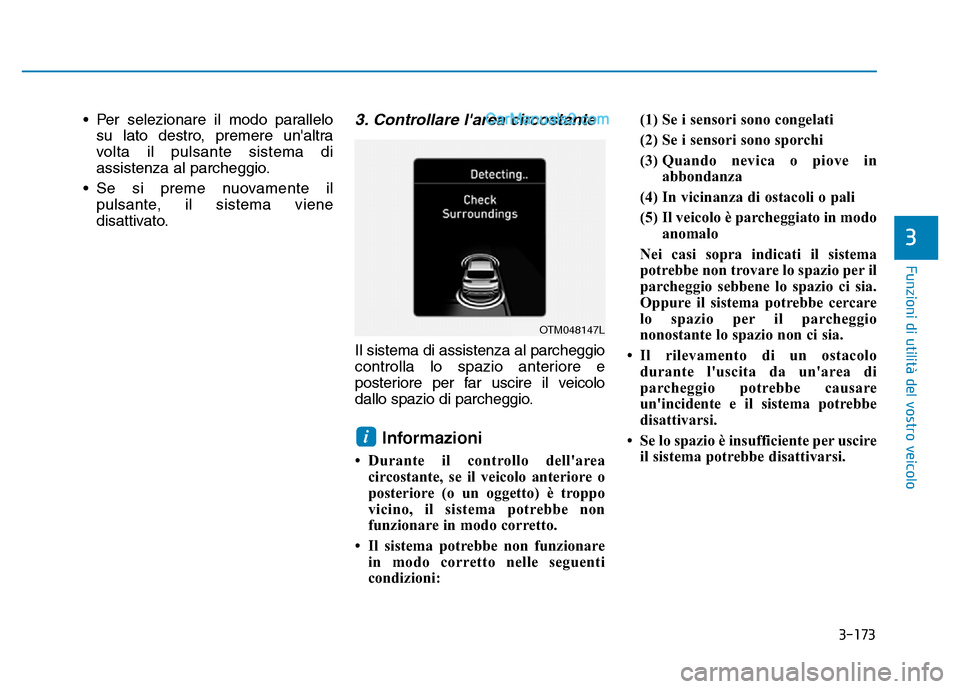

3-173
Funzioni di utilità del vostro veicolo
• Per selezionare il modo parallelosu lato destro, premere un'altra
volta il pulsante sistema di
assistenza al parcheggio.
• Se si preme nuovamente il pulsante, il sistema viene
disattivato.3. Controllare l'area circostante
Il sistema di assistenza al parcheggio
controlla lo spazio anteriore e
posteriore per far uscire il veicolo
dallo spazio di parcheggio.
Informazioni
• Durante il controllo dell'areacircostante, se il veicolo anteriore o
posteriore (o un oggetto) è troppo
vicino, il sistema potrebbe non
funzionare in modo corretto.
• Il sistema potrebbe non funzionare in modo corretto nelle seguenti
condizioni: (1) Se i sensori sono congelati
(2) Se i sensori sono sporchi
(3) Quando nevica o piove in
abbondanza
(4) In vicinanza di ostacoli o pali
(5) Il veicolo è parcheggiato in modo anomalo
Nei casi sopra indicati il sistema
potrebbe non trovare lo spazio per il
parcheggio sebbene lo spazio ci sia.
Oppure il sistema potrebbe cercare
lo spazio per il parcheggio
nonostante lo spazio non ci sia.
• Il rilevamento di un ostacolo durante l'uscita da un'area di
parcheggio potrebbe causare
un'incidente e il sistema potrebbe
disattivarsi.
• Se lo spazio è insufficiente per uscire il sistema potrebbe disattivarsi.
i
3
OTM048147L

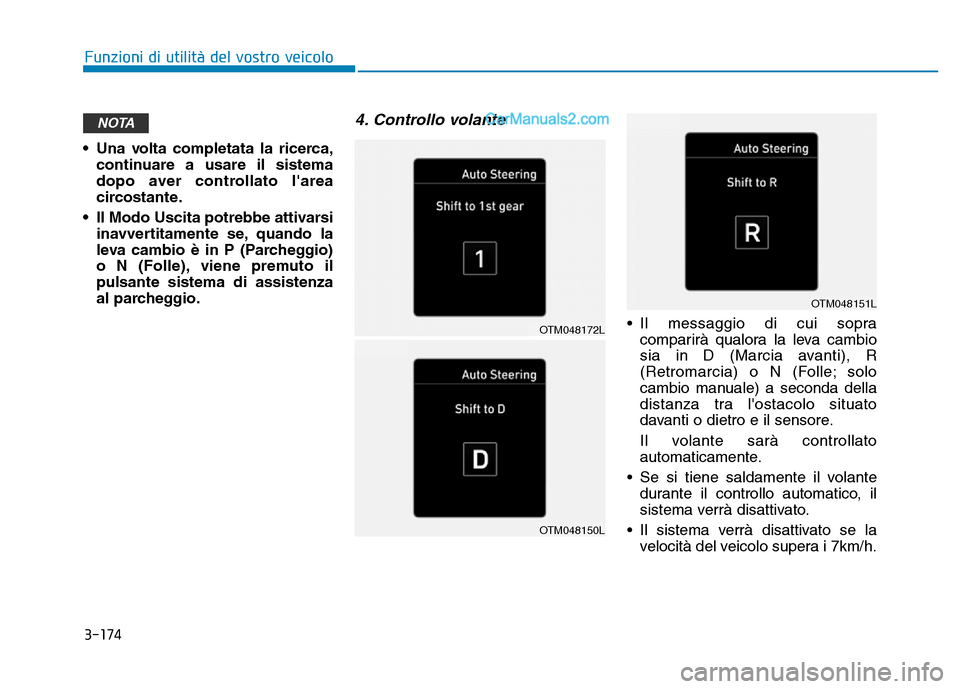

3-174
• Una volta completata la ricerca,continuare a usare il sistema
dopo aver controllato l'area
circostante.
• Il Modo Uscita potrebbe attivarsi inavvertitamente se, quando la
leva cambio è in P (Parcheggio)
o N (Folle), viene premuto il
pulsante sistema di assistenza
al parcheggio.
4. Controllo volante
• Il messaggio di cui sopracomparirà qualora la leva cambio
sia in D (Marcia avanti), R
(Retromarcia) o N (Folle; solo
cambio manuale) a seconda della
distanza tra l'ostacolo situato
davanti o dietro e il sensore.
Il volante sarà controllato
automaticamente.
• Se si tiene saldamente il volante durante il controllo automatico, il
sistema verrà disattivato.
• Il sistema verrà disattivato se la velocità del veicolo supera i 7km/h.
NOTA
Funzioni di utilità del vostro veicolo
OTM048172L
OTM048150L
OTM048151L

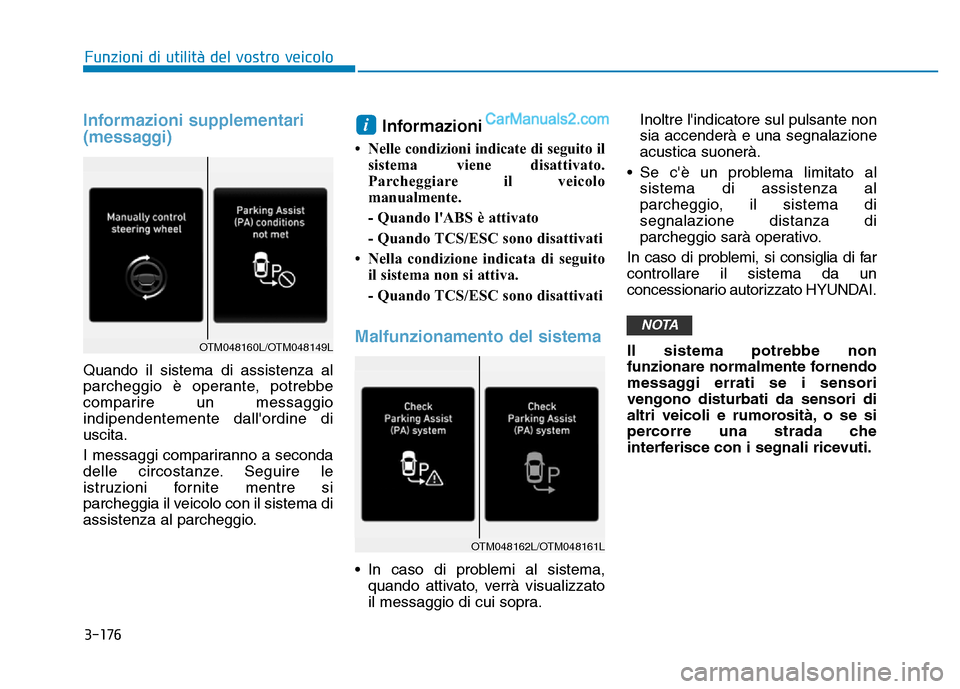

3-176
Informazioni supplementari
(messaggi)
Quando il sistema di assistenza al
parcheggio è operante, potrebbe
comparire un messaggio
indipendentemente dall'ordine di
uscita.
I messaggi compariranno a seconda
delle circostanze. Seguire le
istruzioni fornite mentre si
parcheggia il veicolo con il sistema di
assistenza al parcheggio.
Informazioni
• Nelle condizioni indicate di seguito ilsistema viene disattivato.
Parcheggiare il veicolo
manualmente.
- Quando l'ABS è attivato
- Quando TCS/ESC sono disattivati
• Nella condizione indicata di seguito il sistema non si attiva.
- Quando TCS/ESC sono disattivati
Malfunzionamento del sistema
• In caso di problemi al sistema,quando attivato, verrà visualizzato
il messaggio di cui sopra. Inoltre l'indicatore sul pulsante non
sia accenderà e una segnalazione
acustica suonerà.
• Se c'è un problema limitato al sistema di assistenza al
parcheggio, il sistema di
segnalazione distanza di
parcheggio sarà operativo.
In caso di problemi, si consiglia di far
controllare il sistema da un
concessionario autorizzato HYUNDAI.
Il sistema potrebbe non
funzionare normalmente fornendo
messaggi errati se i sensori
vengono disturbati da sensori di
altri veicoli e rumorosità, o se si
percorre una strada che
interferisce con i segnali ricevuti.
NOTA
i
Funzioni di utilità del vostro veicolo
OTM048160L/OTM048149L
OTM048162L/OTM048161L

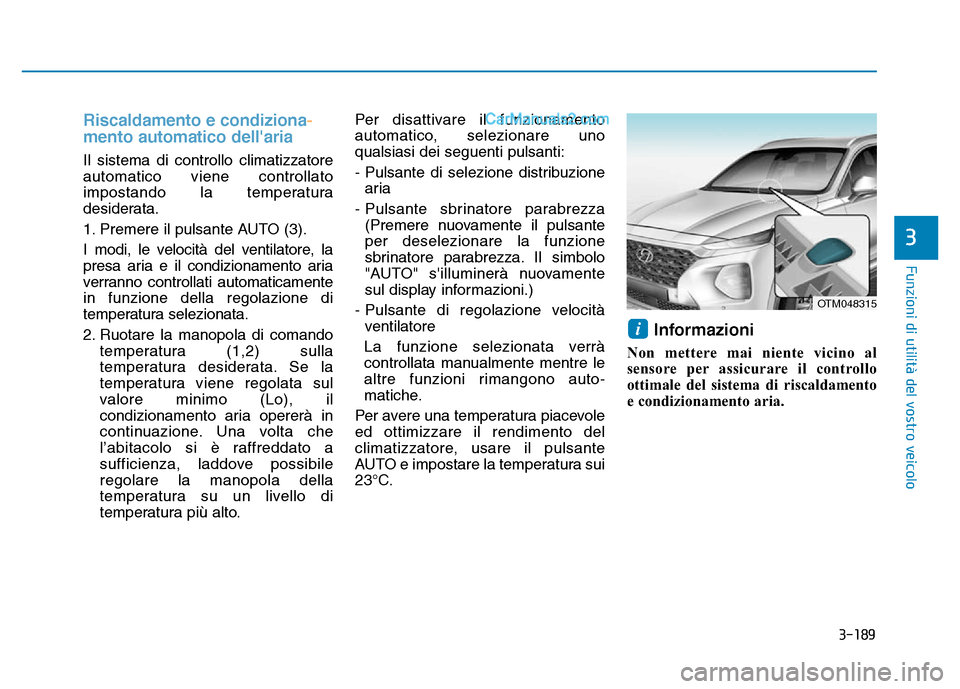

3-189
Funzioni di utilità del vostro veicolo
3
Riscaldamento e condiziona-
mento automatico dell'aria
Il sistema di controllo climatizzatore
automatico viene controllato
impostando la temperatura
desiderata.
1. Premere il pulsante AUTO (3).
I modi, le velocità del ventilatore, la
presa aria e il condizionamento aria
verranno controllati automaticamente
in funzione della regolazione di
temperatura selezionata.
2. Ruotare la manopola di comando
temperatura (1,2) sulla
temperatura desiderata. Se la
temperatura viene regolata sul
valore minimo (Lo), il
condizionamento aria opererà in
continuazione. Una volta che
l’abitacolo si è raffreddato a
sufficienza, laddove possibile
regolare la manopola della
temperatura su un livello di
temperatura più alto. Per disattivare il funzionamento
automatico, selezionare uno
qualsiasi dei seguenti pulsanti:
- Pulsante di selezione distribuzione
aria
- Pulsante sbrinatore parabrezza (Premere nuovamente il pulsante
per deselezionare la funzione
sbrinatore parabrezza. Il simbolo
"AUTO" s'illuminerà nuovamente
sul display informazioni.)
- Pulsante di regolazione velocità ventilatore
La funzione selezionata verrà
controllata manualmente mentre le
altre funzioni rimangono auto-
matiche.
Per avere una temperatura piacevole
ed ottimizzare il rendimento del
climatizzatore, usare il pulsante
AUTO e impostare la temperatura sui
23°C.
Informazioni
Non mettere mai niente vicino al
sensore per assicurare il controllo
ottimale del sistema di riscaldamento
e condizionamento aria.
i
OTM048315

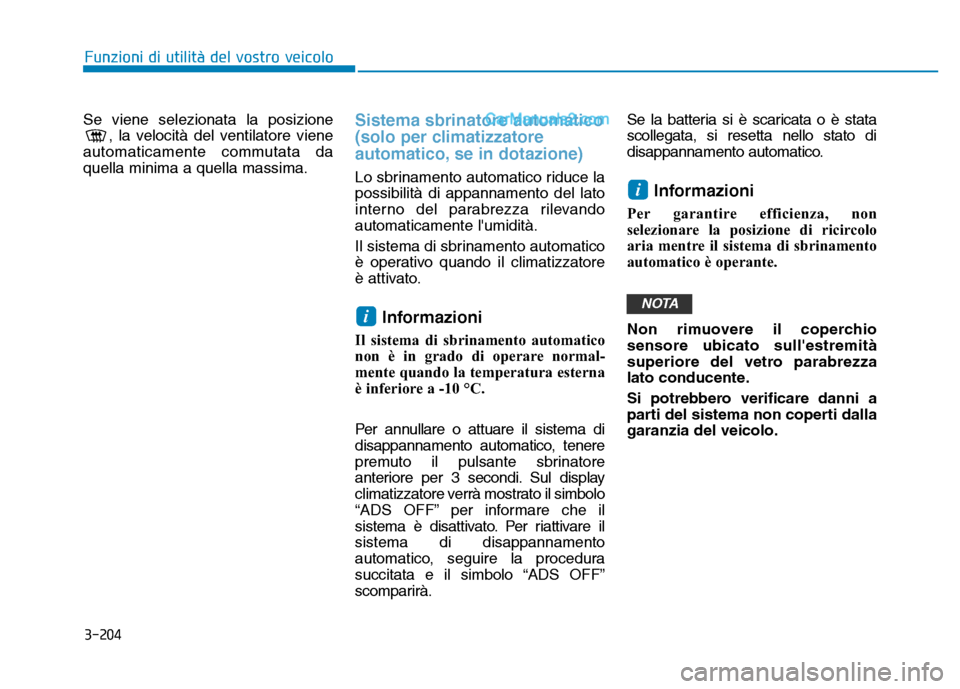

3-204
Funzioni di utilità del vostro veicolo
Se viene selezionata la posizione, la velocità del ventilatore viene
automaticamente commutata da
quella minima a quella massima.Sistema sbrinatore automatico
(solo per climatizzatore
automatico, se in dotazione)
Lo sbrinamento automatico riduce la
possibilità di appannamento del lato
interno del parabrezza rilevando
automaticamente l'umidità.
Il sistema di sbrinamento automatico
è operativo quando il climatizzatore
è attivato.
Informazioni
Il sistema di sbrinamento automatico
non è in grado di operare normal-
mente quando la temperatura esterna
è inferiore a -10 °C.
Per annullare o attuare il sistema di
disappannamento automatico, tenere
premuto il pulsante sbrinatore
anteriore per 3 secondi. Sul display
climatizzatore verrà mostrato il simbolo
“ADS OFF” per informare che il
sistema è disattivato. Per riattivare il
sistema di disappannamento
automatico, seguire la procedura
succitata e il simbolo “ADS OFF”
scomparirà. Se la batteria si è scaricata o è stata
scollegata, si resetta nello stato di
disappannamento automatico.
Informazioni
Per garantire efficienza, non
selezionare la posizione di ricircolo
aria mentre il sistema di sbrinamento
automatico è operante.
Non rimuovere il coperchio
sensore ubicato sull'estremità
superiore del vetro parabrezza
lato conducente.
Si potrebbero verificare danni a
parti del sistema non coperti dalla
garanzia del veicolo.
NOTA
i
