Funzioni di utilità del vostro veicolo
3

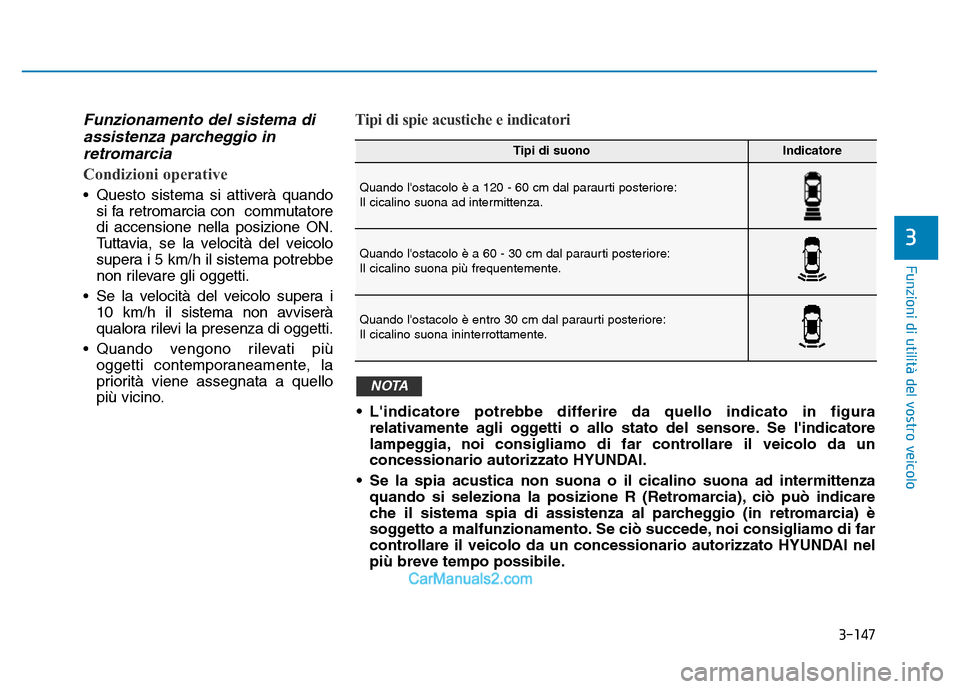

Funzionamento del sistema diassistenza parcheggio inretromarcia
Condizioni operative
• Questo sistema si attiverà quando
si fa retromarcia con commutatore
di accensione nella posizione ON.
Tuttavia, se la velocità del veicolo
supera i 5 km/h il sistema potrebbe
non rilevare gli oggetti.
• Se la velocità del veicolo supera i 10 km/h il sistema non avviserà
qualora rilevi la presenza di oggetti.
• Quando vengono rilevati più oggetti contemporaneamente, la
priorità viene assegnata a quello
più vicino.
Tipi di spie acustiche e indicatori
Tipi di suonoIndicatore
Quando l'ostacolo è a 120 - 60 cm dal paraurti posteriore:
Il cicalino suona ad intermittenza.
Quando l'ostacolo è a 60 - 30 cm dal paraurti posteriore:
Il cicalino suona più frequentemente.
Quando l'ostacolo è entro 30 cm dal paraurti posteriore:
Il cicalino suona ininterrottamente.
• L'indicatore potrebbe differire da quello indicato in figurarelativamente agli oggetti o allo stato del sensore. Se l'indicatore
lampeggia, noi consigliamo di far controllare il veicolo da un
concessionario autorizzato HYUNDAI.
• Se la spia acustica non suona o il cicalino suona ad intermittenza quando si seleziona la posizione R (Retromarcia), ciò può indicare
che il sistema spia di assistenza al parcheggio (in retromarcia) è
soggetto a malfunzionamento. Se ciò succede, noi consigliamo di far
controllare il veicolo da un concessionario autorizzato HYUNDAI nel
più breve tempo possibile.
NOTA

3-148
Funzioni di utilità del vostro veicolo

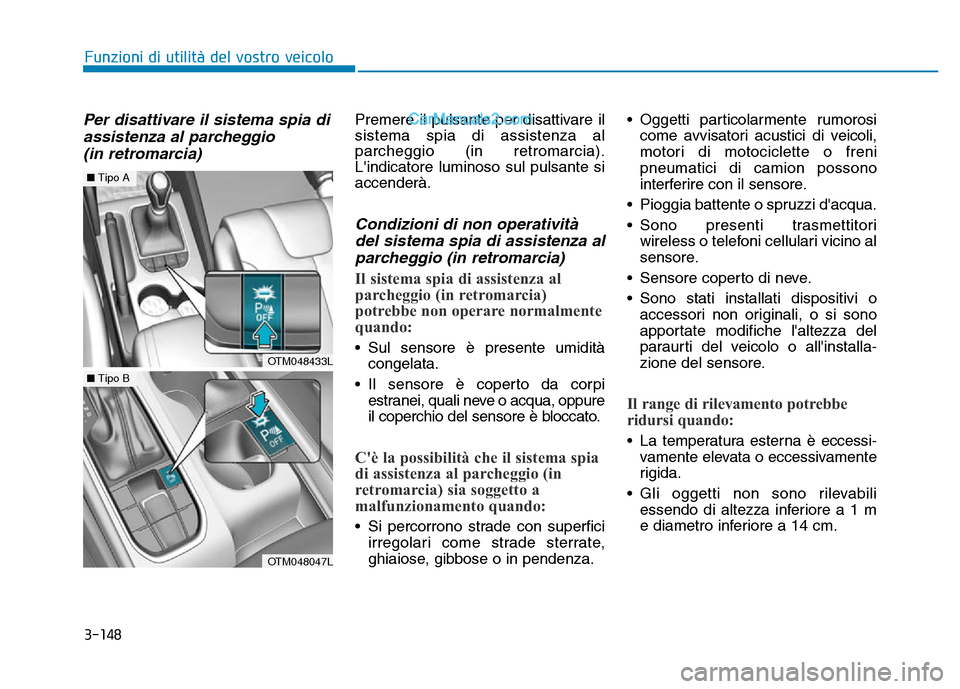

Per disattivare il sistema spia diassistenza al parcheggio (in retromarcia)Premere il pulsante per disattivare il
sistema spia di assistenza al
parcheggio (in retromarcia).
L'indicatore luminoso sul pulsante si
accenderà.
Condizioni di non operativitàdel sistema spia di assistenza alparcheggio (in retromarcia)
Il sistema spia di assistenza al
parcheggio (in retromarcia)
potrebbe non operare normalmente
quando:
• Sul sensore è presente umidità
congelata.
• Il sensore è coperto da corpi estranei, quali neve o acqua, oppure
il coperchio del sensore è bloccato.
C'è la possibilità che il sistema spia
di assistenza al parcheggio (in
retromarcia) sia soggetto a
malfunzionamento quando:
• Si percorrono strade con superficiirregolari come strade sterrate,
ghiaiose, gibbose o in pendenza. • Oggetti particolarmente rumorosi
come avvisatori acustici di veicoli,
motori di motociclette o freni
pneumatici di camion possono
interferire con il sensore.
• Pioggia battente o spruzzi d'acqua.
• Sono presenti trasmettitori wireless o telefoni cellulari vicino al
sensore.
• Sensore coperto di neve.
• Sono stati installati dispositivi o accessori non originali, o si sono
apportate modifiche l'altezza del
paraurti del veicolo o all'installa-
zione del sensore.
Il range di rilevamento potrebbe
ridursi quando:
• La temperatura esterna è eccessi -
vamente elevata o eccessivamente
rigida.
• Gli oggetti non sono rilevabili essendo di altezza inferiore a 1 m
e diametro inferiore a 14 cm.
OTM048433L
■ Tipo A
OTM048047L
■Tipo B

3-149
Funzioni di utilità del vostro veicolo
3

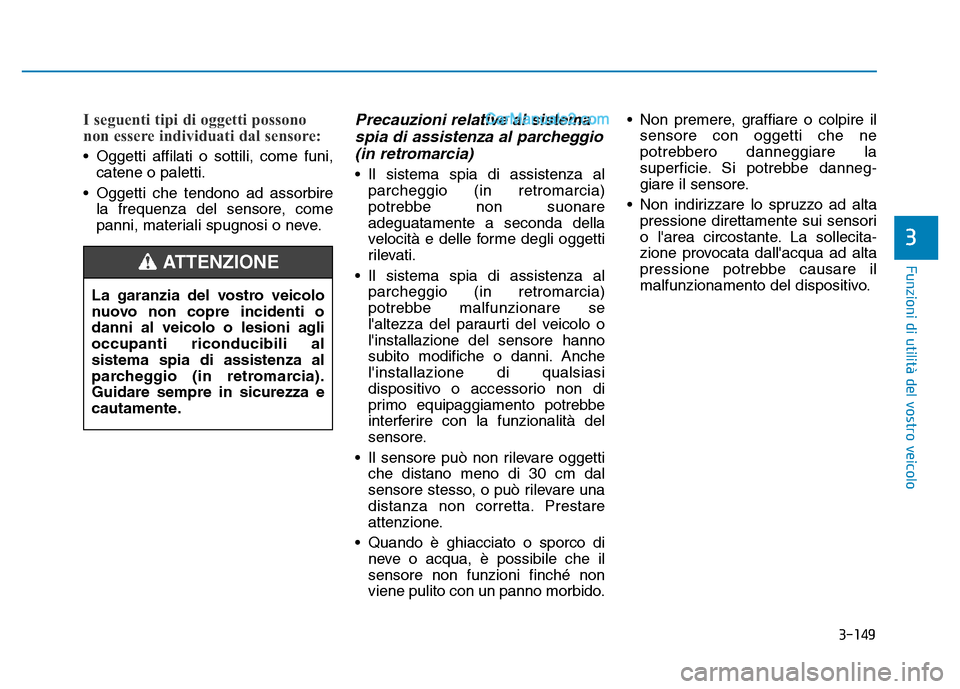

I seguenti tipi di oggetti possono
non essere individuati dal sensore:
• Oggetti affilati o sottili, come funi,catene o paletti.
• Oggetti che tendono ad assorbire la frequenza del sensore, come
panni, materiali spugnosi o neve.
Precauzioni relative al sistemaspia di assistenza al parcheggio(in retromarcia)
• Il sistema spia di assistenza al
parcheggio (in retromarcia)
potrebbe non suonare
adeguatamente a seconda della
velocità e delle forme degli oggetti
rilevati.
• Il sistema spia di assistenza al parcheggio (in retromarcia)
potrebbe malfunzionare se
l'altezza del paraurti del veicolo o
l'installazione del sensore hanno
subito modifiche o danni. Anche
l'installazione di qualsiasi
dispositivo o accessorio non di
primo equipaggiamento potrebbe
interferire con la funzionalità del
sensore.
• Il sensore può non rilevare oggetti che distano meno di 30 cm dal
sensore stesso, o può rilevare una
distanza non corretta. Prestare
attenzione.
• Quando è ghiacciato o sporco di neve o acqua, è possibile che il
sensore non funzioni finché non
viene pulito con un panno morbido. • Non premere, graffiare o colpire il
sensore con oggetti che ne
potrebbero danneggiare la
superficie. Si potrebbe danneg-
giare il sensore.
• Non indirizzare lo spruzzo ad alta pressione direttamente sui sensori
o l'area circostante. La sollecita-
zione provocata dall'acqua ad alta
pressione potrebbe causare il
malfunzionamento del dispositivo.
La garanzia del vostro veicolo
nuovo non copre incidenti o
danni al veicolo o lesioni agli
occupanti riconducibili al
sistema spia di assistenza al
parcheggio (in retromarcia).
Guidare sempre in sicurezza e
cautamente.
ATTENZIONE

3-150
Funzioni di utilità del vostro veicolo

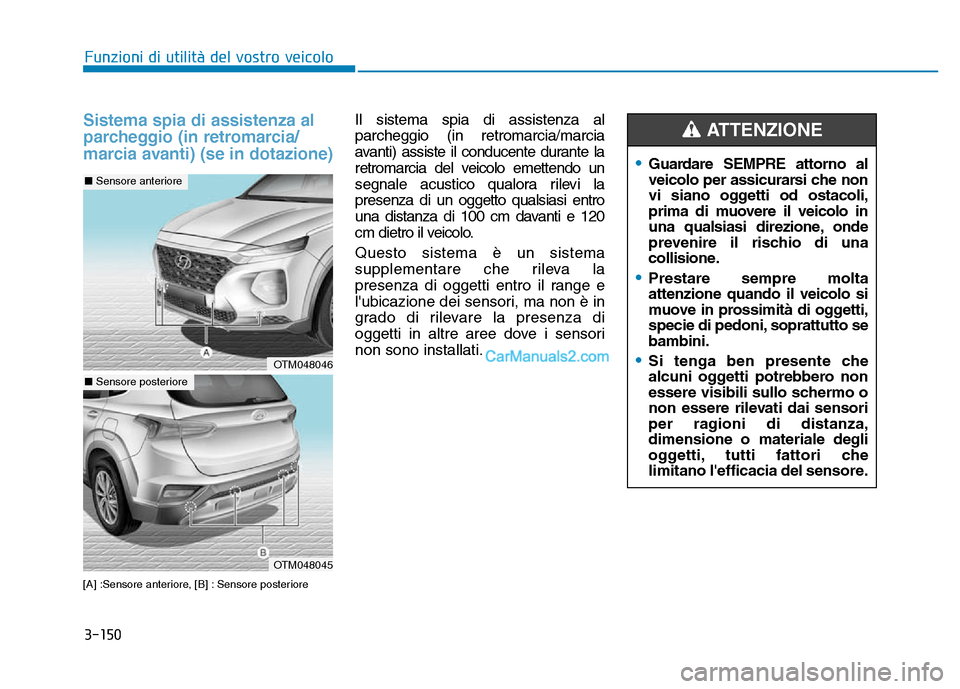

Sistema spia di assistenza al
parcheggio (in retromarcia/
marcia avanti) (se in dotazione)
[A] :Sensore anteriore, [B] : Sensore posteriore
Il sistema spia di assistenza al
parcheggio (in retromarcia/marcia
avanti) assiste il conducente durante la
retromarcia del veicolo emettendo un
segnale acustico qualora rilevi la
presenza di un oggetto qualsiasi entro
una distanza di 100 cm davanti e 120
cm dietro il veicolo.
Questo sistema è un sistema
supplementare che rileva la
presenza di oggetti entro il range e
l'ubicazione dei sensori, ma non è in
grado di rilevare la presenza di
oggetti in altre aree dove i sensori
non sono installati.
OTM048046
OTM048045
■Sensore anteriore
■Sensore posteriore
•Guardare SEMPRE attorno al
veicolo per assicurarsi che non
vi siano oggetti od ostacoli,
prima di muovere il veicolo in
una qualsiasi direzione, onde
prevenire il rischio di una
collisione.
•Prestare sempre molta
attenzione quando il veicolo si
muove in prossimità di oggetti,
specie di pedoni, soprattutto se
bambini.
•Si tenga ben presente che
alcuni oggetti potrebbero non
essere visibili sullo schermo o
non essere rilevati dai sensori
per ragioni di distanza,
dimensione o materiale degli
oggetti, tutti fattori che
limitano l'efficacia del sensore.
ATTENZIONE

3-152
Funzioni di utilità del vostro veicolo
Condizioni di non operativitàdel sistema spia di assistenza alparcheggio (in retromarcia/marcia avanti)
Il sistema spia di assistenza al
parcheggio (in retromarcia/marcia
avanti) potrebbe non operare
normalmente quando:
• Sul sensore è presente umidità
congelata.
• Il sensore è coperto da corpi estranei, quali neve o acqua, oppure
il coperchio del sensore è bloccato.
C'è la possibilità che il sistema spia di
assistenza al parcheggio (in
retromarcia/marcia avanti) sia
soggetto a malfunzionamento
quando:
• Si percorrono strade con superficiirregolari come strade sterrate,
ghiaiose, gibbose o in pendenza.
• Oggetti particolarmente rumorosi come avvisatori acustici di veicoli,
motori di motociclette o freni
pneumatici di camion possono
interferire con il sensore.
• Pioggia battente o spruzzi d'acqua.

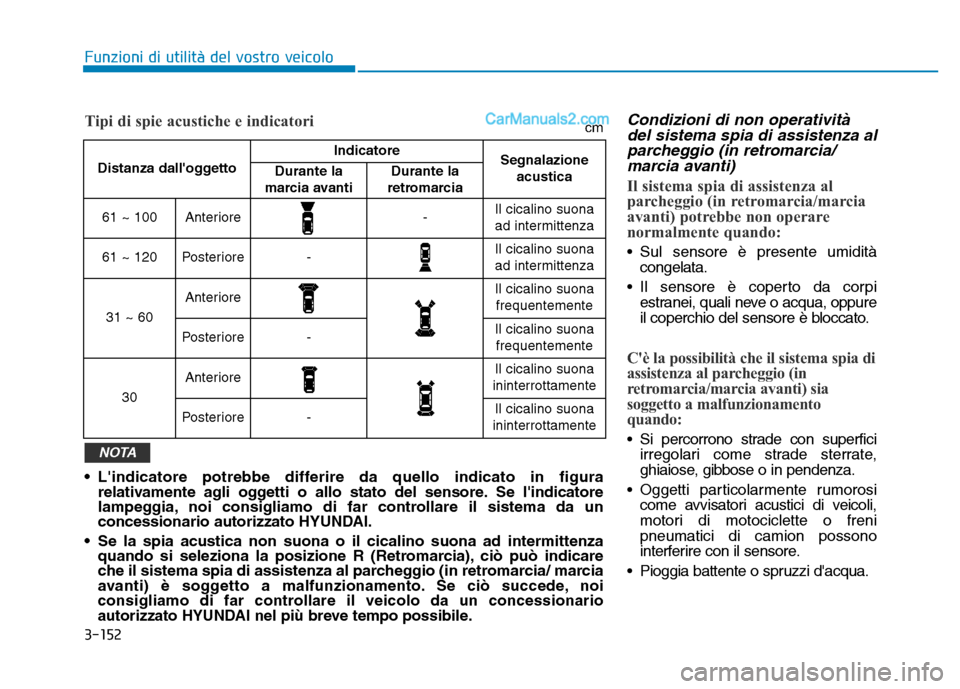

Distanza dall'oggetto
IndicatoreSegnalazione acusticaDurante la
marcia avantiDurante la
retromarcia
61 ~ 100Anteriore-Il cicalino suona ad intermittenza
61 ~ 120Posteriore-Il cicalino suonaad intermittenza
31 ~ 60
AnterioreIl cicalino suona frequentemente
Posteriore-Il cicalino suonafrequentemente
30
AnterioreIl cicalino suona
ininterrottamente
Posteriore-Il cicalino suona
ininterrottamente
Tipi di spie acustiche e indicatoricm
• L'indicatore potrebbe differire da quello indicato in figura relativamente agli oggetti o allo stato del sensore. Se l'indicatore
lampeggia, noi consigliamo di far controllare il sistema da un
concessionario autorizzato HYUNDAI.
• Se la spia acustica non suona o il cicalino suona ad intermittenza quando si seleziona la posizione R (Retromarcia), ciò può indicare
che il sistema spia di assistenza al parcheggio (in retromarcia/ marcia
avanti) è soggetto a
malfunzionamento. Se ciò succede, noi
consigliamo di far controllare il veicolo da un concessionario
autorizzato HYUNDAI nel più breve tempo possibile.
NOTA

3-153
Funzioni di utilità del vostro veicolo
3

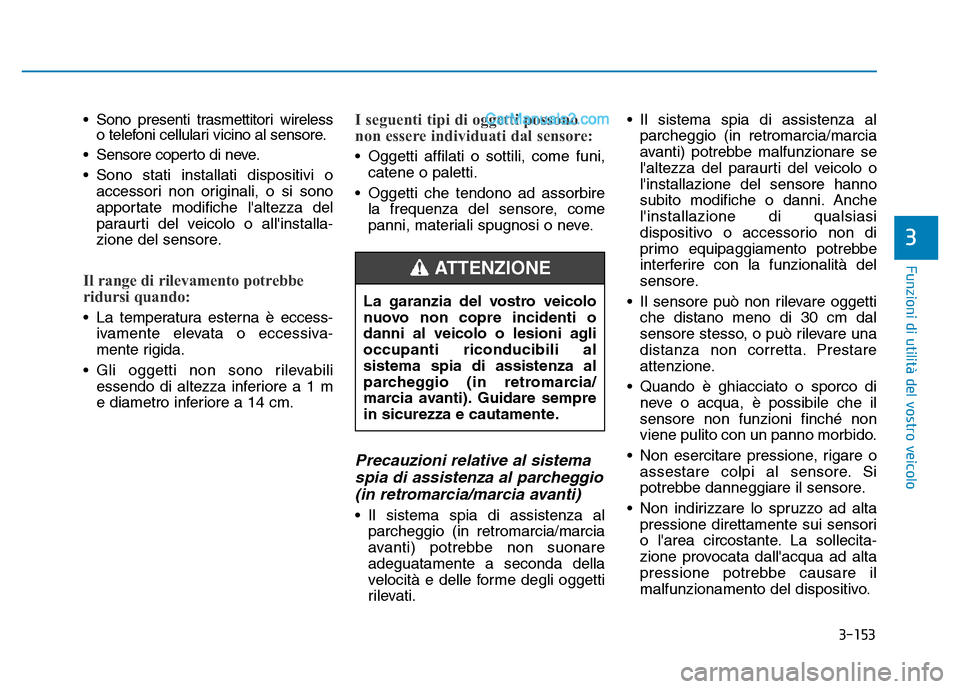

• Sono presenti trasmettitori wirelesso telefoni cellulari vicino al sensore.
• Sensore coperto di neve.
• Sono stati installati dispositivi o accessori non originali, o si sono
apportate modifiche l'altezza del
paraurti del veicolo o all'installa-
zione del sensore.
Il range di rilevamento potrebbe
ridursi quando:
• La temperatura esterna è eccess -
ivamente elevata o eccessiva-
mente rigida.
• Gli oggetti non sono rilevabili essendo di altezza inferiore a 1 m
e diametro inferiore a 14 cm.
I seguenti tipi di oggetti possono
non essere individuati dal sensore:
• Oggetti affilati o sottili, come funi,catene o paletti.
• Oggetti che tendono ad assorbire la frequenza del sensore, come
panni, materiali spugnosi o neve.
Precauzioni relative al sistemaspia di assistenza al parcheggio(in retromarcia/marcia avanti)
• Il sistema spia di assistenza al
parcheggio (in retromarcia/marcia
avanti) potrebbe non suonare
adeguatamente a seconda della
velocità e delle forme degli oggetti
rilevati. • Il sistema spia di assistenza al
parcheggio (in retromarcia/marcia
avanti) potrebbe malfunzionare se
l'altezza del paraurti del veicolo o
l'installazione del sensore hanno
subito modifiche o danni. Anche
l'installazione di qualsiasi
dispositivo o accessorio non di
primo equipaggiamento potrebbe
interferire con la funzionalità del
sensore.
• Il sensore può non rilevare oggetti che distano meno di 30 cm dal
sensore stesso, o può rilevare una
distanza non corretta. Prestare
attenzione.
• Quando è ghiacciato o sporco di neve o acqua, è possibile che il
sensore non funzioni finché non
viene pulito con un panno morbido.
• Non esercitare pressione, rigare o assestare colpi al sensore. Si
potrebbe danneggiare il sensore.
• Non indirizzare lo spruzzo ad alta pressione direttamente sui sensori
o l'area circostante. La sollecita-
zione provocata dall'acqua ad alta
pressione potrebbe causare il
malfunzionamento del dispositivo.
La garanzia del vostro veicolo
nuovo non copre incidenti o
danni al veicolo o lesioni agli
occupanti riconducibili al
sistema spia di assistenza al
parcheggio (in retromarcia/
marcia avanti). Guidare sempre
in sicurezza e cautamente.
ATTENZIONE

3-157
Funzioni di utilità del vostro veicolo

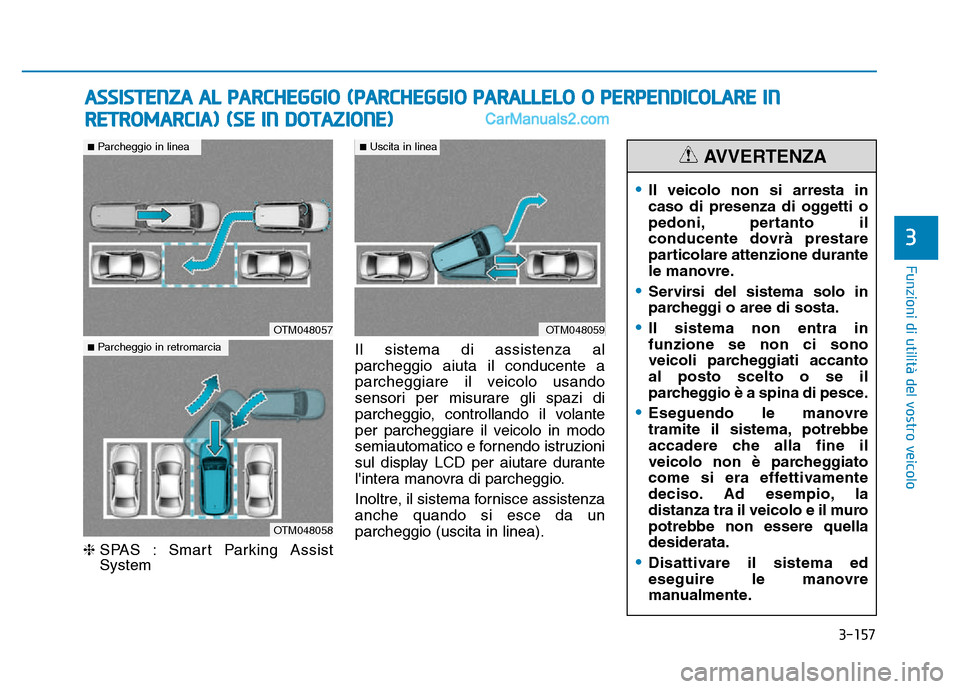

❈SPAS : Smart Parking Assist
System Il sistema di assistenza al
parcheggio aiuta il conducente a
parcheggiare il veicolo usando
sensori per misurare gli spazi di
parcheggio, controllando il volante
per parcheggiare il veicolo in modo
semiautomatico e fornendo istruzioni
sul display LCD per aiutare durante
l'intera manovra di parcheggio.
Inoltre, il sistema fornisce assistenza
anche quando si esce da un
parcheggio (uscita in linea).
ASSISTENZA AL PARCHEGGIO (PARCHEGGIO PARALLELO O PERPENDICOLARE IN
RETROMARCIA) (SE IN DOTAZIONE)
3
OTM048057
OTM048058
OTM048059
■Uscita in linea
•Il veicolo non si arresta in
caso di presenza di oggetti o
pedoni, pertanto il
conducente dovrà prestare
particolare attenzione durante
le manovre.
•Servirsi del sistema solo in
parcheggi o aree di sosta.
•Il sistema non entra in
funzione se non ci sono
veicoli parcheggiati accanto
al posto scelto o se il
parcheggio è a spina di pesce.
•Eseguendo le manovre
tramite il sistema, potrebbe
accadere che alla fine il
veicolo non è parcheggiato
come si era effettivamente
deciso. Ad esempio, la
distanza tra il veicolo e il muro
potrebbe non essere quella
desiderata.
•Disattivare il sistema ed
eseguire le manovre
manualmente.
AVVERTENZA
■Parcheggio in retromarcia
■Parcheggio in linea

3-159
Funzioni di utilità del vostro veicolo

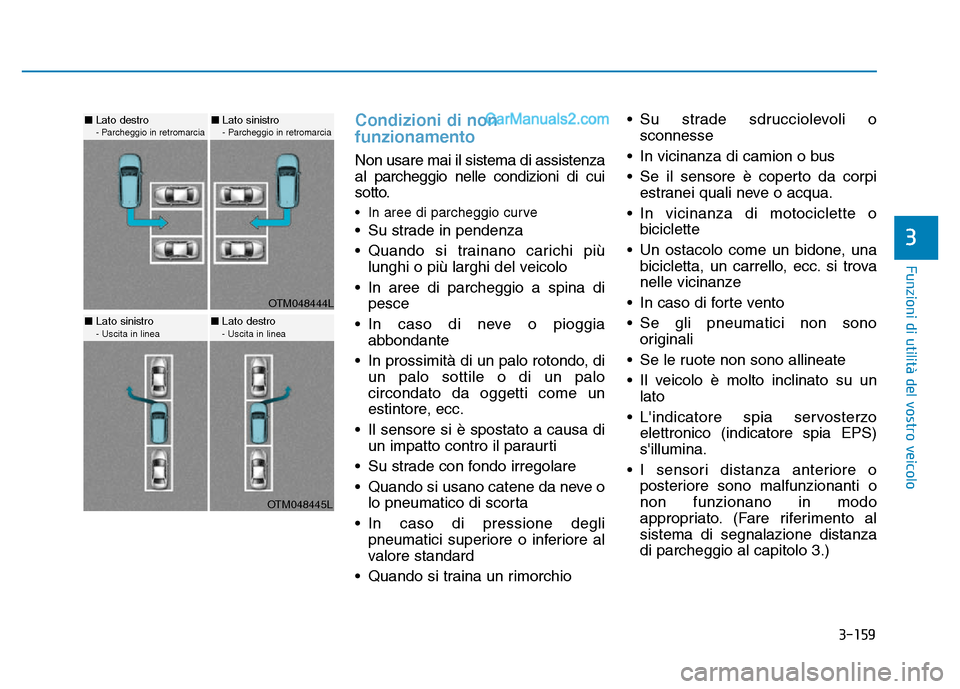

Condizioni di non
funzionamento
Non usare mai il sistema di assistenza
al parcheggio nelle condizioni di cui
sotto.
• In aree di parcheggio curve
• Su strade in pendenza
• Quando si trainano carichi piùlunghi o più larghi del veicolo
• In aree di parcheggio a spina di pesce
• In caso di neve o pioggia abbondante
• In prossimità di un palo rotondo, di un palo sottile o di un palo
circondato da oggetti come un
estintore, ecc.
• Il sensore si è spostato a causa di un impatto contro il paraurti
• Su strade con fondo irregolare
• Quando si usano catene da neve o lo pneumatico di scorta
• In caso di pressione degli pneumatici superiore o inferiore al
valore standard
• Quando si traina un rimorchio • Su strade sdrucciolevoli o
sconnesse
• In vicinanza di camion o bus
• Se il sensore è coperto da corpi estranei quali neve o acqua.
• In vicinanza di motociclette o biciclette
• Un ostacolo come un bidone, una bicicletta, un carrello, ecc. si trova
nelle vicinanze
• In caso di forte vento
• Se gli pneumatici non sono originali
• Se le ruote non sono allineate
• Il veicolo è molto inclinato su un lato
• L'indicatore spia servosterzo elettronico (indicatore spia EPS)
s'illumina.
• I sensori distanza anteriore o posteriore sono malfunzionanti o
non funzionano in modo
appropriato. (Fare riferimento al
sistema di segnalazione distanza
di parcheggio al capitolo 3.)3
OTM048444L
OTM048445L
■ Lato destro - Parcheggio in retromarcia■Lato sinistro - Parcheggio in retromarcia
■ Lato sinistro- Uscita in linea■Lato destro- Uscita in linea
