2019 Hyundai Santa Fe sensor

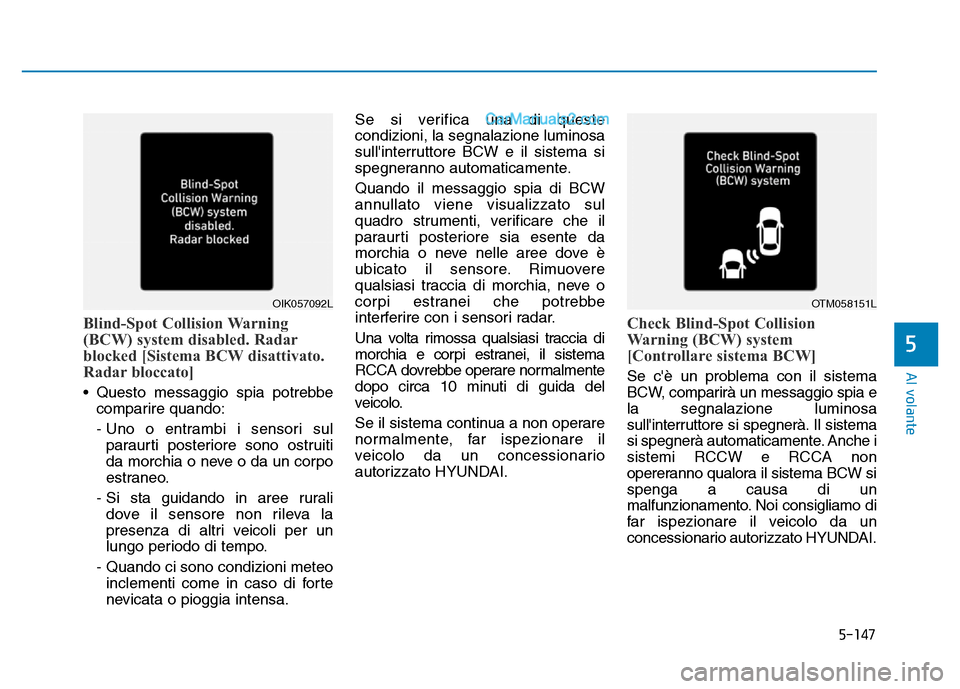

5-147
Al volante
Blind-Spot Collision Warning
(BCW) system disabled. Radar
blocked [Sistema BCW disattivato.
Radar bloccato]
• Questo messaggio spia potrebbecomparire quando:
- Uno o entrambi i sensori sulparaurti posteriore sono ostruiti
da morchia o neve o da un corpo
estraneo.
- Si sta guidando in aree rurali dove il sensore non rileva la
presenza di altri veicoli per un
lungo periodo di tempo.
- Quando ci sono condizioni meteo inclementi come in caso di forte
nevicata o pioggia intensa. Se si verifica una di queste
condizioni, la segnalazione luminosa
sull'interruttore BCW e il sistema si
spegneranno automaticamente.
Quando il messaggio spia di BCW
annullato viene visualizzato sul
quadro strumenti, verificare che il
paraurti posteriore sia esente da
morchia o neve nelle aree dove è
ubicato il sensore. Rimuovere
qualsiasi traccia di morchia, neve o
corpi estranei che potrebbe
interferire con i sensori radar.
Una volta rimossa qualsiasi traccia di
morchia e corpi estranei, il sistema
RCCA dovrebbe operare normalmente
dopo circa 10 minuti di guida del
veicolo.
Se il sistema continua a non operare
normalmente, far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
Check Blind-Spot Collision
Warning (BCW) system
[Controllare sistema BCW]
Se c'è un problema con il sistema
BCW, comparirà un messaggio spia e
la segnalazione luminosa
sull'interruttore si spegnerà. Il sistema
si spegnerà automaticamente. Anche i
sistemi RCCW e RCCA non
opereranno qualora il sistema BCW si
spenga a causa di un
malfunzionamento. Noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato HYUNDAI.
5
OIK057092LOTM058151L

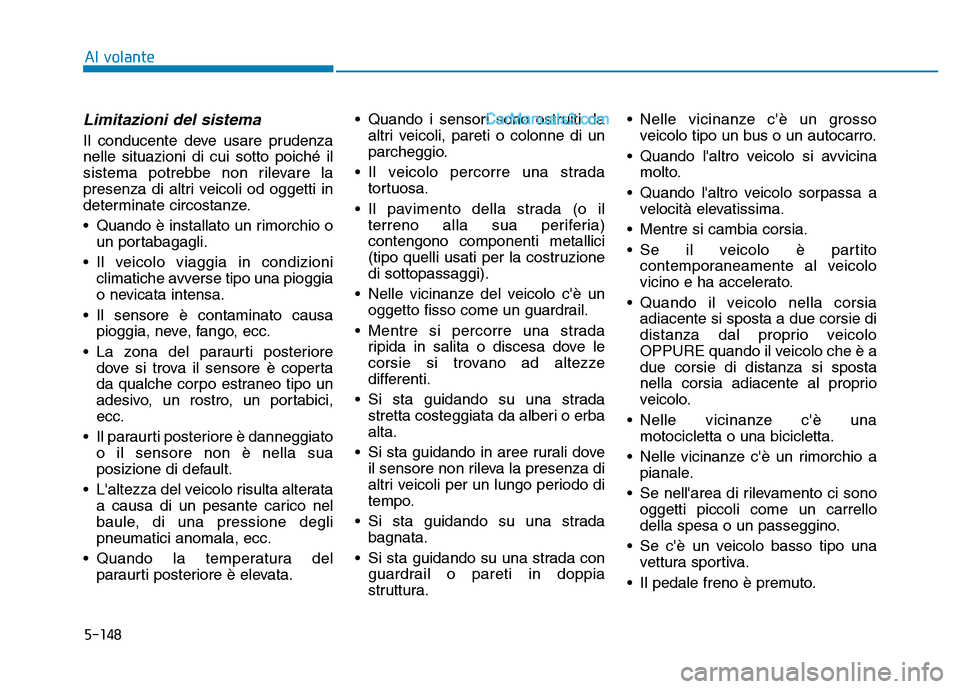

5-148
Limitazioni del sistema
Il conducente deve usare prudenza
nelle situazioni di cui sotto poiché il
sistema potrebbe non rilevare la
presenza di altri veicoli od oggetti in
determinate circostanze.
• Quando è installato un rimorchio oun portabagagli.
• Il veicolo viaggia in condizioni climatiche avverse tipo una pioggia
o nevicata intensa.
• Il sensore è contaminato causa pioggia, neve, fango, ecc.
• La zona del paraurti posteriore dove si trova il sensore è coperta
da qualche corpo estraneo tipo un
adesivo, un rostro, un portabici,
ecc.
• Il paraurti posteriore è danneggiato o il sensore non è nella sua
posizione di default.
• L'altezza del veicolo risulta alterata a causa di un pesante carico nel
baule, di una pressione degli
pneumatici anomala, ecc.
• Quando la temperatura del paraurti posteriore è elevata. • Quando i sensori sono ostruiti da
altri veicoli, pareti o colonne di un
parcheggio.
• Il veicolo percorre una strada tortuosa.
• Il pavimento della strada (o il terreno alla sua periferia)
contengono componenti metallici
(tipo quelli usati per la costruzione
di sottopassaggi).
• Nelle vicinanze del veicolo c'è un oggetto fisso come un guardrail.
• Mentre si percorre una strada ripida in salita o discesa dove le
corsie si trovano ad altezze
differenti.
• Si sta guidando su una strada stretta costeggiata da alberi o erba
alta.
• Si sta guidando in aree rurali dove il sensore non rileva la presenza di
altri veicoli per un lungo periodo di
tempo.
• Si sta guidando su una strada bagnata.
• Si sta guidando su una strada con guardrail o pareti in doppia
struttura. • Nelle vicinanze c'è un grosso
veicolo tipo un bus o un autocarro.
• Quando l'altro veicolo si avvicina molto.
• Quando l'altro veicolo sorpassa a velocità elevatissima.
• Mentre si cambia corsia.
• Se il veicolo è partito contemporaneamente al veicolo
vicino e ha accelerato.
• Quando il veicolo nella corsia adiacente si sposta a due corsie di
distanza dal proprio veicolo
OPPURE quando il veicolo che è a
due corsie di distanza si sposta
nella corsia adiacente al proprio
veicolo.
• Nelle vicinanze c'è una motocicletta o una bicicletta.
• Nelle vicinanze c'è un rimorchio a pianale.
• Se nell'area di rilevamento ci sono oggetti piccoli come un carrello
della spesa o un passeggino.
• Se c'è un veicolo basso tipo una vettura sportiva.
• Il pedale freno è premuto.
Al volante

5-151

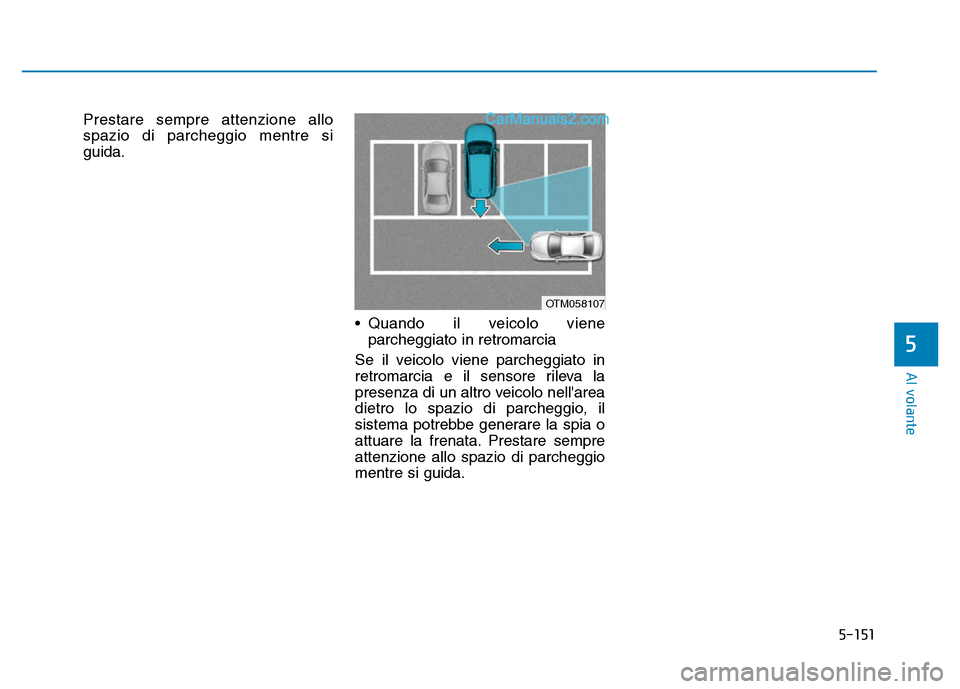

Al volante
Prestare sempre attenzione allo
spazio di parcheggio mentre si
guida.• Quando il veicolo vieneparcheggiato in retromarcia
Se il veicolo viene parcheggiato in
retromarcia e il sensore rileva la
presenza di un altro veicolo nell'area
dietro lo spazio di parcheggio, il
sistema potrebbe generare la spia o
attuare la frenata. Prestare sempre
attenzione allo spazio di parcheggio
mentre si guida.
5
OTM058107

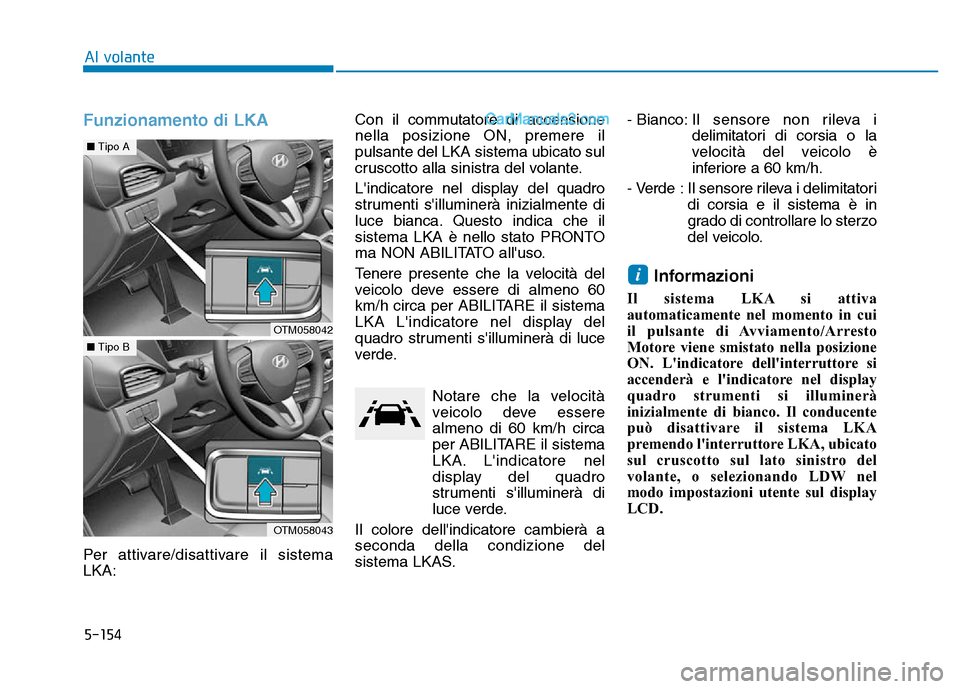

5-154
Al volante
Funzionamento di LKA
Per attivare/disattivare il sistema
LKA:Con il commutatore di accensione
nella posizione ON, premere il
pulsante del LKA sistema ubicato sul
cruscotto alla sinistra del volante.
L'indicatore nel display del quadro
strumenti s'illuminerà inizialmente di
luce bianca. Questo indica che il
sistema LKA è nello stato PRONTO
ma NON ABILITATO all'uso.
Tenere presente che la velocità del
veicolo deve essere di almeno 60
km/h circa per ABILITARE il sistema
LKA L'indicatore nel display del
quadro strumenti s'illuminerà di luce
verde.
Notare che la velocitàveicolo deve essere
almeno di 60 km/h circa
per ABILITARE il sistema
LKA. L'indicatore nel
display del quadro
strumenti s'illuminerà di
luce verde.
Il colore dell'indicatore cambierà a
seconda della condizione del
sistema LKAS. - Bianco: Il
sensore non rileva i
delimitatori di corsia o la
velocità del veicolo è
inferiore a 60 km/h.
- Verde : Il sensore rileva i delimitatori di corsia e il sistema è in
grado di controllare lo sterzo
del veicolo.
Informazioni
Il sistema LKA si attiva
automaticamente nel momento in cui
il pulsante di Avviamento/Arresto
Motore viene smistato nella posizione
ON. L'indicatore dell'interruttore si
accenderà e l'indicatore nel display
quadro strumenti si illuminerà
inizialmente di bianco. Il conducente
può disattivare il sistema LKA
premendo l'interruttore LKA, ubicato
sul cruscotto sul lato sinistro del
volante, o selezionando LDW nel
modo impostazioni utente sul display
LCD.
i
OTM058042
■Tipo A
OTM058043
■Tipo B

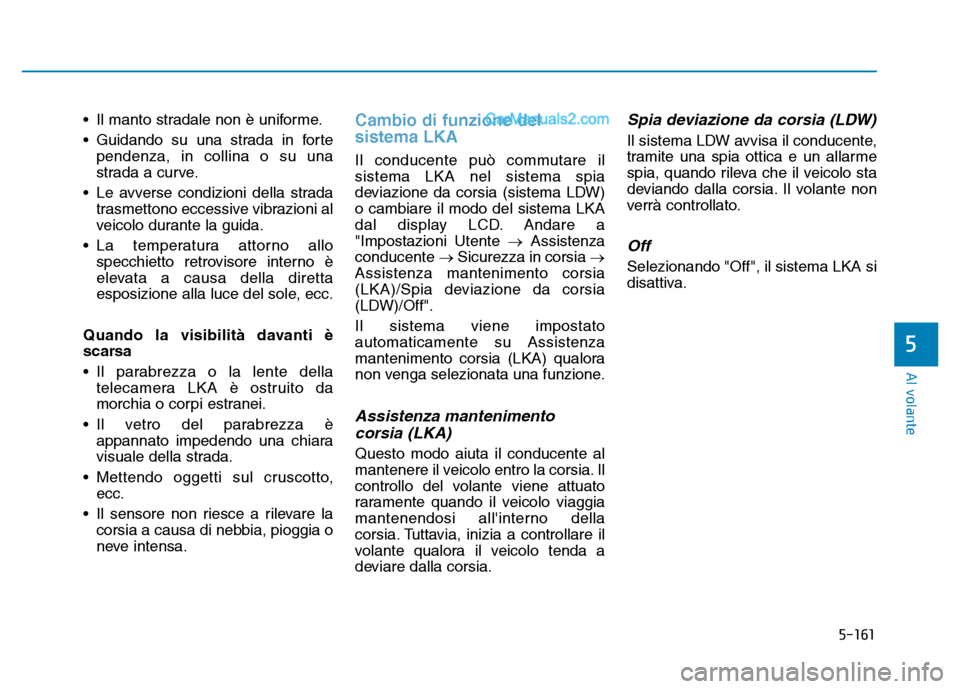

5-161
Al volante
• Il manto stradale non è uniforme.
• Guidando su una strada in fortependenza, in collina o su una
strada a curve.
• Le avverse condizioni della strada trasmettono eccessive vibrazioni al
veicolo durante la guida.
• La temperatura attorno allo specchietto retrovisore interno è
elevata a causa della diretta
esposizione alla luce del sole, ecc.
Quando la visibilità davanti è
scarsa
• Il parabrezza o la lente della telecamera LKA è ostruito da
morchia o corpi estranei.
• Il vetro del parabrezza è appannato impedendo una chiara
visuale della strada.
• Mettendo oggetti sul cruscotto, ecc.
• Il sensore non riesce a rilevare la corsia a causa di nebbia, pioggia o
neve intensa.Cambio di funzione del
sistema LKA
Il conducente può commutare il
sistema LKA nel sistema spia
deviazione da corsia (sistema LDW)
o cambiare il modo del sistema LKA
dal display LCD. Andare a
"Impostazioni Utente → Assistenza
conducente →Sicurezza in corsia →
Assistenza mantenimento corsia
(LKA)/Spia deviazione da corsia
(LDW)/Off".
Il sistema viene impostato
automaticamente su Assistenza
mantenimento corsia (LKA) qualora
non venga selezionata una funzione.
Assistenza mantenimento corsia (LKA)
Questo modo aiuta il conducente al
mantenere il veicolo entro la corsia. Il
controllo del volante viene attuato
raramente quando il veicolo viaggia
mantenendosi all'interno della
corsia. Tuttavia, inizia a controllare il
volante qualora il veicolo tenda a
deviare dalla corsia.
Spia deviazione da corsia (LDW)
Il sistema LDW avvisa il conducente,
tramite una spia ottica e un allarme
spia, quando rileva che il veicolo sta
deviando dalla corsia. Il volante non
verrà controllato.
Off
Selezionando "Off", il sistema LKA si
disattiva.
5

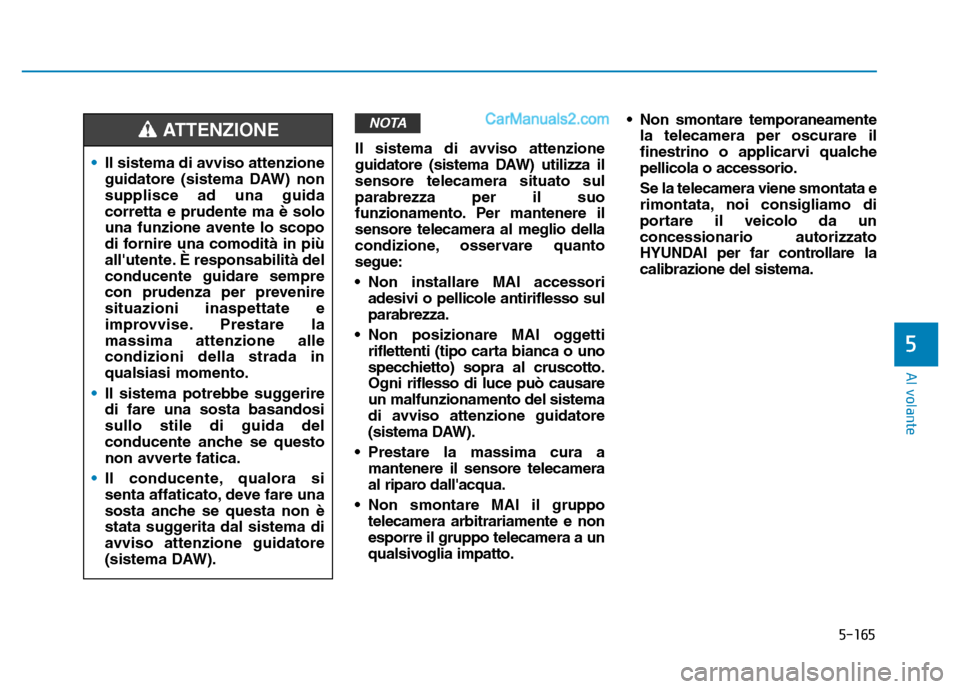

5-165
Al volante
5
Il sistema di avviso attenzione
guidatore (sistema DAW) utilizza il
sensore telecamera situato sul
parabrezza per il suo
funzionamento. Per mantenere il
sensore telecamera al meglio della
condizione, osservare quanto
segue:
• Non installare MAI accessoriadesivi o pellicole antiriflesso sul
parabrezza.
• Non posizionare MAI oggetti riflettenti (tipo carta bianca o uno
specchietto) sopra al cruscotto.
Ogni riflesso di luce può causare
un malfunzionamento del sistema
di avviso attenzione guidatore
(sistema DAW).
• Prestare la massima cura a mantenere il sensore telecamera
al riparo dall'acqua.
• Non smontare MAI il gruppo telecamera arbitrariamente e non
esporre il gruppo telecamera a un
qualsivoglia impatto. • Non smontare temporaneamente
la telecamera per oscurare il
finestrino o applicarvi qualche
pellicola o accessorio.
Se la telecamera viene smontata e
rimontata, noi consigliamo di
portare il veicolo da un
concessionario autorizzato
HYUNDAI per far controllare la
calibrazione del sistema.
NOTA
•Il sistema di avviso attenzione
guidatore (sistema DAW) non
supplisce ad una guida
corretta e prudente ma è solo
una funzione avente lo scopo
di fornire una comodità in più
all'utente. È responsabilità del
conducente guidare sempre
con prudenza per prevenire
situazioni inaspettate e
improvvise. Prestare la
massima attenzione alle
condizioni della strada in
qualsiasi momento.
• Il sistema potrebbe suggerire
di fare una sosta basandosi
sullo stile di guida del
conducente anche se questo
non avverte fatica.
• Il conducente, qualora si
senta affaticato, deve fare una
sosta anche se questa non è
stata suggerita dal sistema di
avviso attenzione guidatore
(sistema DAW).
ATTENZIONE

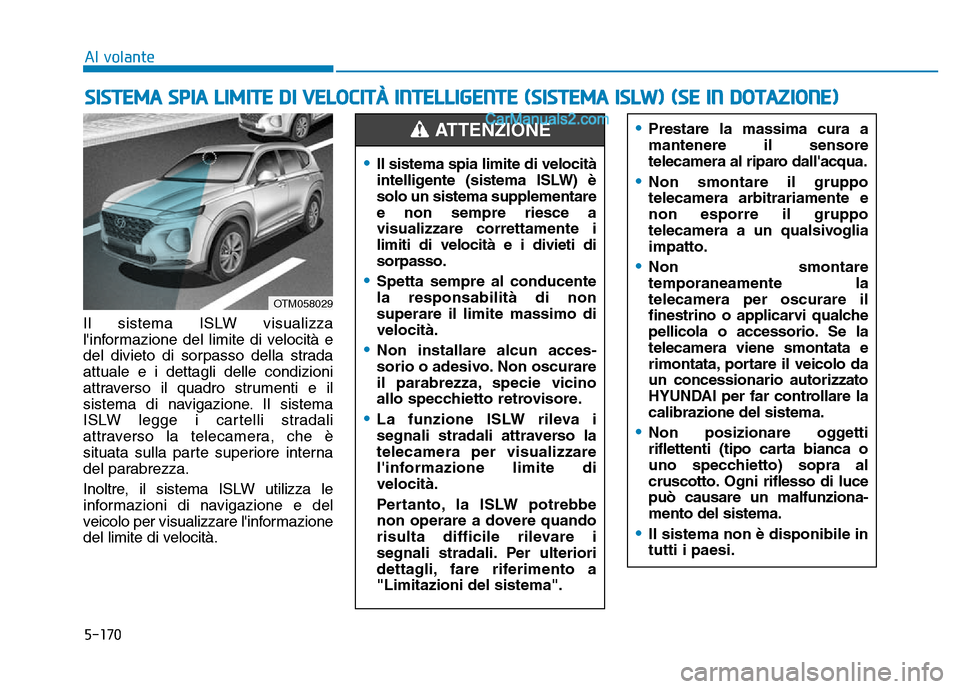

5-170
Il sistema ISLW visualizza
l'informazione del limite di velocità e
del divieto di sorpasso della strada
attuale e i dettagli delle condizioni
attraverso il quadro strumenti e il
sistema di navigazione. Il sistema
ISLW legge i cartelli stradali
attraverso la telecamera, che è
situata sulla parte superiore interna
del parabrezza.
Inoltre, il sistema ISLW utilizza le
informazioni di navigazione e del
veicolo per visualizzare l'informazione
del limite di velocità.
SISTEMA SPIA LIMITE DI VELOCITÀ INTELLIGENTE (SISTEMA ISLW) (SE IN DOTAZIONE)
Al volante
•Prestare la massima cura a
mantenere il sensore
telecamera al riparo dall'acqua.
•Non smontare il gruppo
telecamera arbitrariamente e
non esporre il gruppo
telecamera a un qualsivoglia
impatto.
•Non smontare
temporaneamente la
telecamera per oscurare il
finestrino o applicarvi qualche
pellicola o accessorio. Se la
telecamera viene smontata e
rimontata, portare il veicolo da
un concessionario autorizzato
HYUNDAI per far controllare la
calibrazione del sistema.
•Non posizionare oggetti
riflettenti (tipo carta bianca o
uno specchietto) sopra al
cruscotto. Ogni riflesso di luce
può causare un malfunziona-
mento del sistema.
•Il sistema non è disponibile in
tutti i paesi.
•Il sistema spia limite di velocità
intelligente (sistema ISLW) è
solo un sistema supplementare
e non sempre riesce a
visualizzare correttamente i
limiti di velocità e i divieti di
sorpasso.
•Spetta sempre al conducente
la responsabilità di non
superare il limite massimo di
velocità.
•Non installare alcun acces -
sorio o adesivo. Non oscurare
il parabrezza, specie vicino
allo specchietto retrovisore.
•La funzione ISLW rileva i
segnali stradali attraverso la
telecamera per visualizzare
l'informazione limite di
velocità.
Pertanto, la ISLW potrebbe
non operare a dovere quando
risulta difficile rilevare i
segnali stradali. Per ulteriori
dettagli, fare riferimento a
"Limitazioni del sistema".
ATTENZIONE
OTM058029

5-174

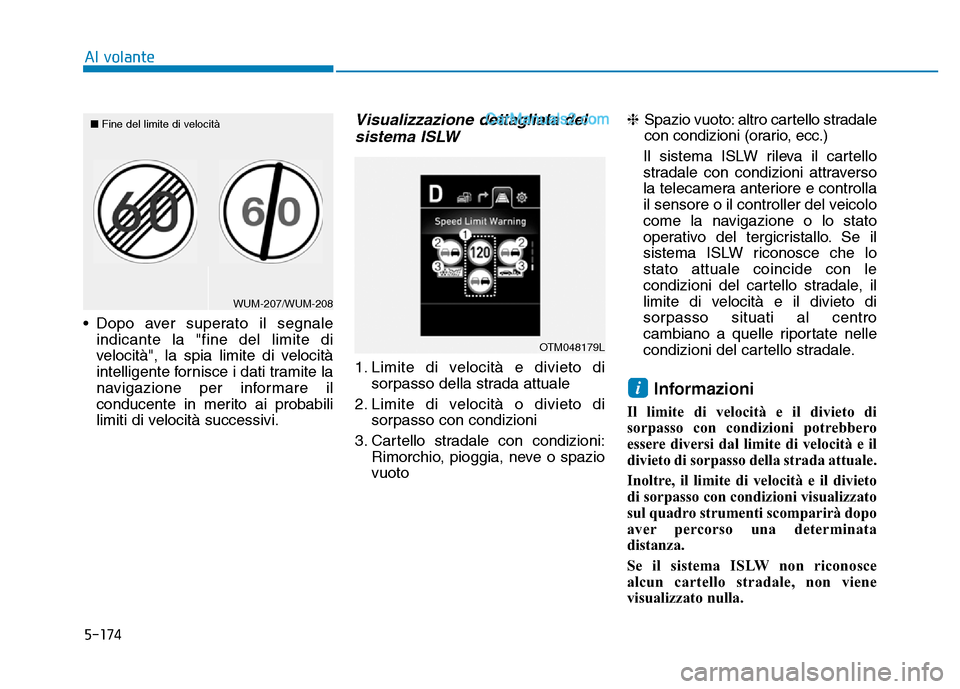

• Dopo aver superato il segnaleindicante la "fine del limite di
velocità", la spia limite di velocità
intelligente fornisce i dati tramite la
navigazione per informare il
conducente in merito ai probabili
limiti di velocità successivi.
Visualizzazione dettagliata delsistema ISLW
1. Limite di velocità e divieto di
sorpasso della strada attuale
2. Limite di velocità o divieto di sorpasso con condizioni
3. Cartello stradale con condizioni: Rimorchio, pioggia, neve o spazio
vuoto ❈
Spazio vuoto: altro cartello stradale
con condizioni (orario, ecc.)
Il sistema ISLW rileva il cartello
stradale con condizioni attraverso
la telecamera anteriore e controlla
il sensore o il controller del veicolo
come la navigazione o lo stato
operativo del tergicristallo. Se il
sistema ISLW riconosce che lo
stato attuale coincide con le
condizioni del cartello stradale, il
limite di velocità e il divieto di
sorpasso situati al centro
cambiano a quelle riportate nelle
condizioni del cartello stradale.
Informazioni
Il limite di velocità e il divieto di
sorpasso con condizioni potrebbero
essere diversi dal limite di velocità e il
divieto di sorpasso della strada attuale.
Inoltre, il limite di velocità e il divieto
di sorpasso con condizioni visualizzato
sul quadro strumenti scomparirà dopo
aver percorso una determinata
distanza.
Se il sistema ISLW non riconosce
alcun cartello stradale, non viene
visualizzato nulla.
i
Al volante
WUM-207/WUM-208
■
Fine del limite di velocità
OTM048179L
