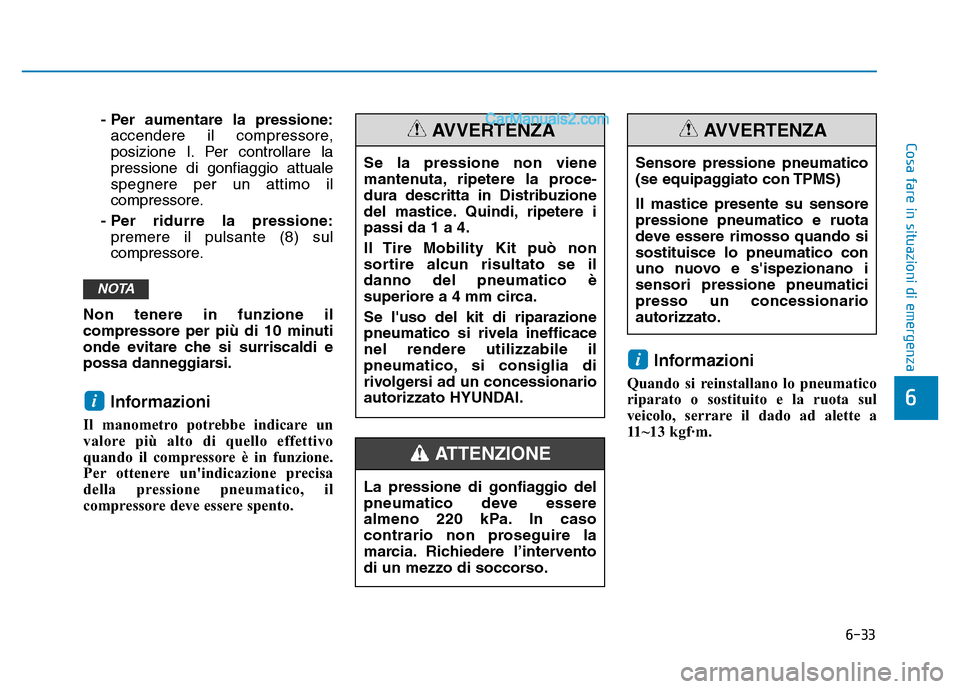

6-33
Cosa fare in situazioni di emergenza
6
- Per aumentare la pressione:accendere il compressore,
posizione I. Per controllare la
pressione di gonfiaggio attuale
spegnere per un attimo il
compressore.
- Per ridurre la pressione: premere il pulsante (8) sul
compressore.
Non tenere in funzione il
compressore per più di 10 minuti
onde evitare che si surriscaldi e
possa danneggiarsi.
Informazioni
Il manometro potrebbe indicare un
valore più alto di quello effettivo
quando il compressore è in funzione.
Per ottenere un'indicazione precisa
della pressione pneumatico, il
compressore deve essere spento.
Informazioni
Quando si reinstallano lo pneumatico
riparato o sostituito e la ruota sul
veicolo, serrare il dado ad alette a
11~13 kgf·m.
i
i
NOTA
Se la pressione non viene
mantenuta, ripetere la proce -
dura descritta in Distribuzione
del mastice. Quindi, ripetere i
passi da 1 a 4.
Il Tire Mobility Kit può non
sortire alcun risultato se il
danno del pneumatico è
superiore a 4 mm circa.
Se l'uso del kit di riparazione
pneumatico si rivela inefficace
nel rendere utilizzabile il
pneumatico, si consiglia di
rivolgersi ad un concessionario
autorizzato HYUNDAI.
AVVERTENZA
La pressione di gonfiaggio del
pneumatico deve essere
almeno 220 kPa. In caso
contrario non proseguire la
marcia. Richiedere l’intervento
di un mezzo di soccorso.
ATTENZIONE
Sensore pressione pneumatico
(se equipaggiato con TPMS)
Il mastice presente su sensore
pressione pneumatico e ruota
deve essere rimosso quando si
sostituisce lo pneumatico con
uno nuovo e s'ispezionano i
sensori pressione pneumatici
presso un concessionario
autorizzato.
AVVERTENZA

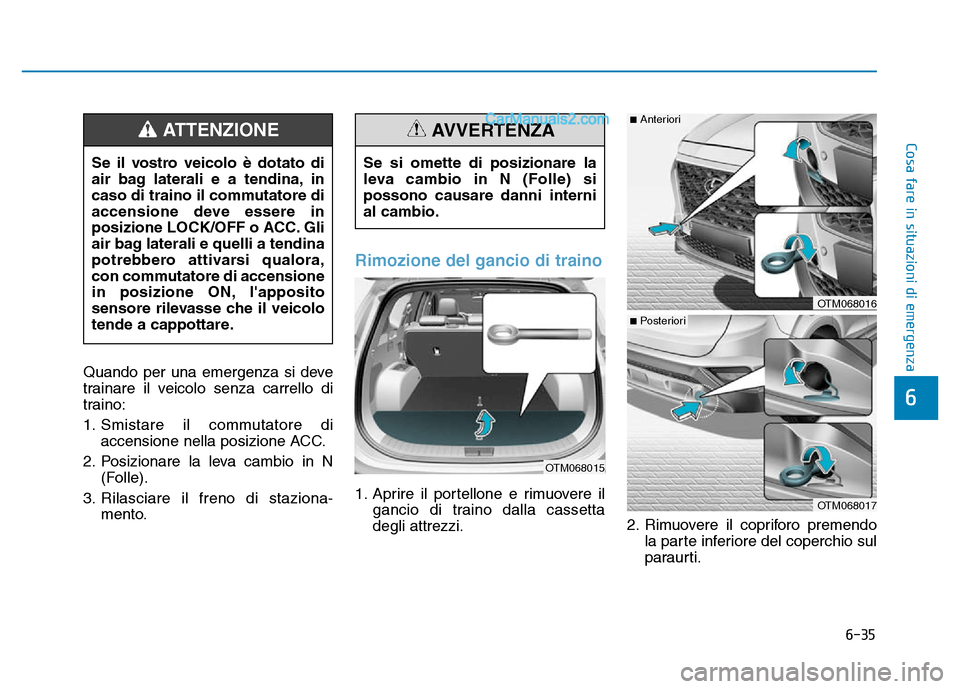

6-35
Cosa fare in situazioni di emergenza
6
Quando per una emergenza si deve
trainare il veicolo senza carrello di
traino:
1. Smistare il commutatore diaccensione nella posizione ACC.
2. Posizionare la leva cambio in N (Folle).
3. Rilasciare il freno di staziona -
mento.
Rimozione del gancio di traino
1. Aprire il portellone e rimuovere il gancio di traino dalla cassetta
degli attrezzi. 2. Rimuovere il copriforo premendo
la parte inferiore del coperchio sul
paraurti.
Se si omette di posizionare la
leva cambio in N (Folle) si
possono causare danni interni
al cambio.
AVVERTENZA
Se il vostro veicolo è dotato di
air bag laterali e a tendina, in
caso di traino il commutatore di
accensione deve essere in
posizione LOCK/OFF o ACC. Gli
air bag laterali e quelli a tendina
potrebbero attivarsi qualora,
con commutatore di accensione
in posizione ON, l'apposito
sensore rilevasse che il veicolo
tende a cappottare.
ATTENZIONE
OTM068016
OTM068017
■Anteriori
■Posteriori
OTM068015

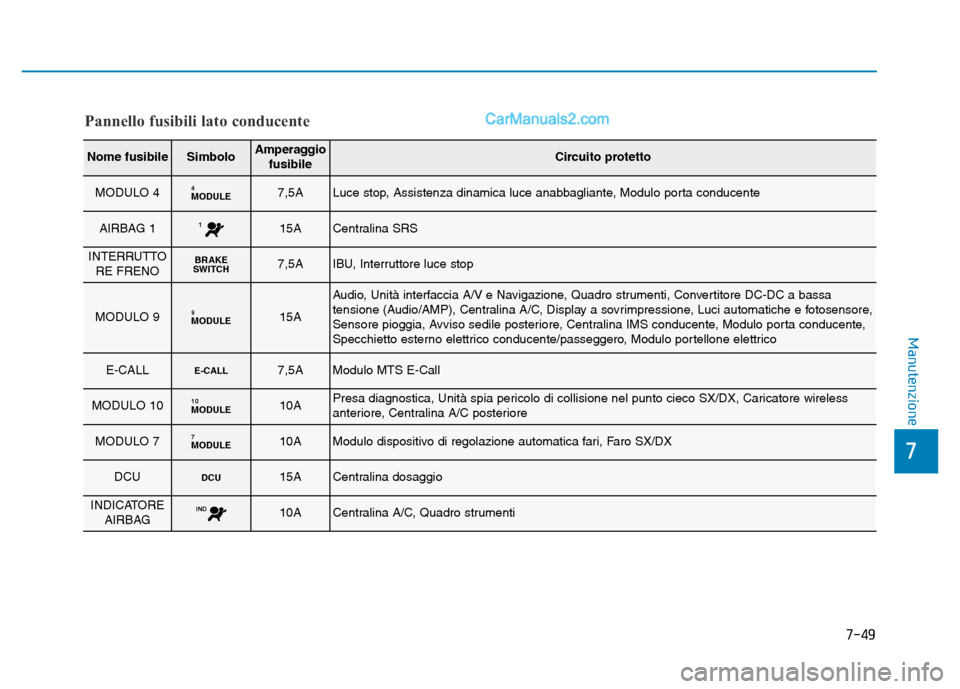

7-49
7
Manutenzione
Pannello fusibili lato conducente
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
MODULO 4MODULE47,5ALuce stop, Assistenza dinamica luce anabbagliante, Modulo porta conducente
AIRBAG 1115ACentralina SRS
INTERRUTTORE FRENOBRAKE
SWITCH7,5AIBU, Interruttore luce stop
MODULO 9MODULE915A
Audio, Unità interfaccia A/V e Navigazione, Quadro strumenti, Convertitore DC-DC a bassa
tensione (Audio/AMP), Centralina A/C, Display a sovrimpressione, Luci automatiche e fotosensore,
Sensore pioggia, Avviso sedile posteriore, Centralina IMS conducente, Modulo porta conducente,
Specchietto esterno elettrico conducente/passeggero, Modulo portellone elettrico
E-CALLE-CALL7,5AModulo MTS E-Call
MODULO 10MODULE1010APresa diagnostica, Unità spia pericolo di collisione nel punto cieco SX/DX, Caricatore wireless
anteriore, Centralina A/C posteriore
MODULO 7MODULE710AModulo dispositivo di regolazione automatica fari, Faro SX/DX
DCUDCU15ACentralina dosaggio
INDICATORE
AIRBAGIND10ACentralina A/C, Quadro strumenti

7-50
Manutenzione
Pannello fusibili lato conducente
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
IBU 1IBU17,5AIBU
MODULO 2MODULE27,5AMonitor panoramico, Presa inverter AC, Unità inverter AC, Riscaldatore sedile posteriore
SX/DX, Centralina ventilazione aria anteriore, Centralina riscaldatore sedile anteriore
MODULO 8MODULE87,5AInterruttore luci di emergenza, Solenoide chiave
RISCALDATORE
SEDILE ANTERIOREFRT20ACentralina ventilazione aria anteriore, Centralina riscaldatore sedile anteriore
AIRBAG 2215ACentralina SRS
MODULO 5MODULE57,5ASensore angolo di sterzata, Unità spia deviazione da corsia, Interruttore plancia, IBU, “
Modulo assistenza al parcheggio parallelo, Sensore pressione combustibile, Interruttore
consolle, Indicatore leva cambio ATM, ECM 4WD, Interruttore modo sportivo
IBU 2IBU215AIBU, Commutatore di accensione
TETTO APRIBILE 2220ATetto apribile panoramico
MODULO 1MODULE17,5AIBU
ALZACRISTALLI ELETTRICO DXRH10AModulo sicurezza alzacristalli elettrico conducente/passeggero,
Interruttore alzacristalli elettrico passeggero, Dispositivo di sicurezza alzacristalli elettrico
posteriore DX, Interruttore alzacristalli elettrico posteriore DX

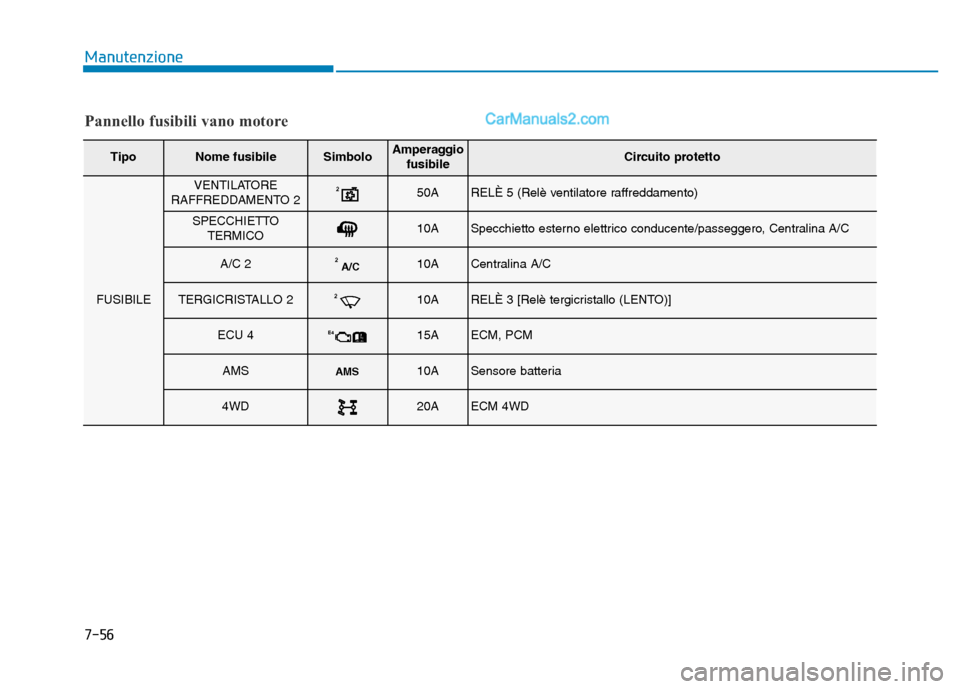

7-56
Manutenzione
TipoNome fusibileSimboloAmperaggiofusibileCircuito protetto
FUSIBILE
VENTILATORE
RAFFREDDAMENTO 2250ARELÈ 5 (Relè ventilatore raffreddamento)
SPECCHIETTO TERMICO10ASpecchietto esterno elettrico conducente/passeggero, Centralina A/C
A/C 2A/C210ACentralina A/C
TERGICRISTALLO 2210ARELÈ 3 [Relè tergicristallo (LENTO)]
ECU 4E415AECM, PCM
AMSAMS10ASensore batteria
4WD20AECM 4WD
Pannello fusibili vano motore

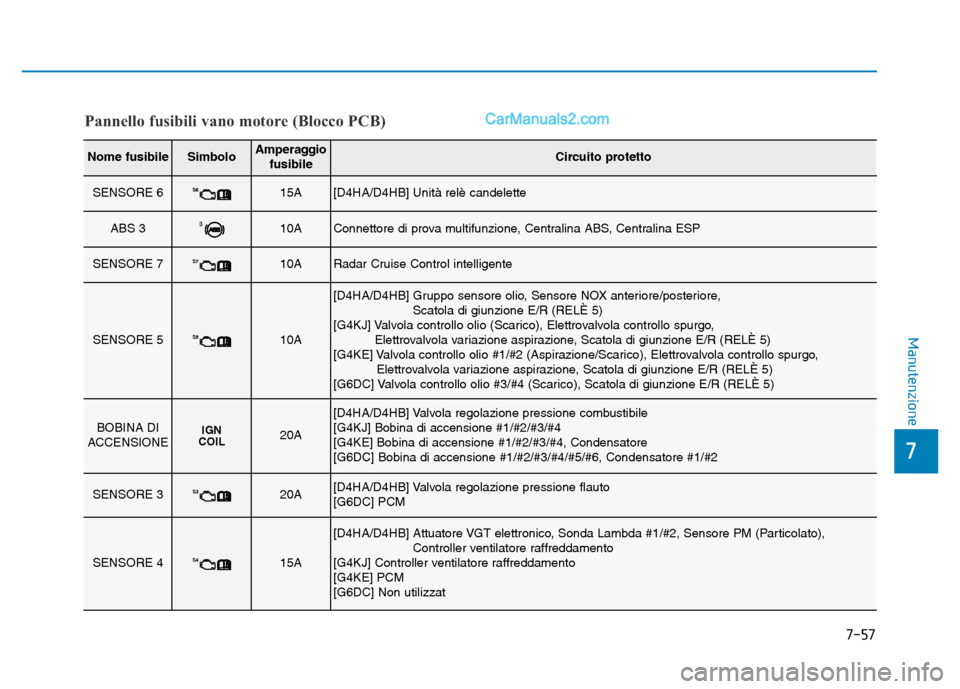

7-57
7
Manutenzione
Pannello fusibili vano motore (Blocco PCB)
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
SENSORE 6 S615A[D4HA/D4HB] Unità relè candelette
ABS 3 310AConnettore di prova multifunzione, Centralina ABS, Centralina ESP
SENSORE 7 S710ARadar Cruise Control intelligente
SENSORE 5 S510A
[D4HA/D4HB] Gruppo sensore olio, Sensore NOX anteriore/posteriore, Scatola di giunzione E/R (RELÈ 5)
[G4KJ] Valvola controllo olio (Scarico), Elettrovalvola controllo spurgo, Elettrovalvola variazione aspirazione, Scatola di giunzione E/R (RELÈ 5)
[G4KE] Valvola controllo olio #1/#2 (Aspirazione/Scarico), Elettrovalvola controllo spurgo, Elettrovalvola variazione aspirazione, Scatola di giunzione E/R (RELÈ 5)
[G6DC] Valvola controllo olio #3/#4 (Scarico), Scatola di giunzione E/R (RELÈ 5)
BOBINA DI
ACCENSIONE IGN
COIL20A
[D4HA/D4HB] Valvola regolazione pressione combustibile
[G4KJ] Bobina di accensione #1/#2/#3/#4
[G4KE] Bobina di accensione #1/#2/#3/#4, Condensatore
[G6DC] Bobina di accensione #1/#2/#3/#4/#5/#6, Condensatore #1/#2
SENSORE 3 S320A[D4HA/D4HB] Valvola regolazione pressione flauto
[G6DC] PCM
SENSORE 4S415A
[D4HA/D4HB] Attuatore VGT elettronico, Sonda Lambda #1/#2, Sensore PM (Particolato),
Controller ventilatore raffreddamento
[G4KJ] Controller ventilatore raffreddamento
[G4KE] PCM
[G6DC] Non utilizzat

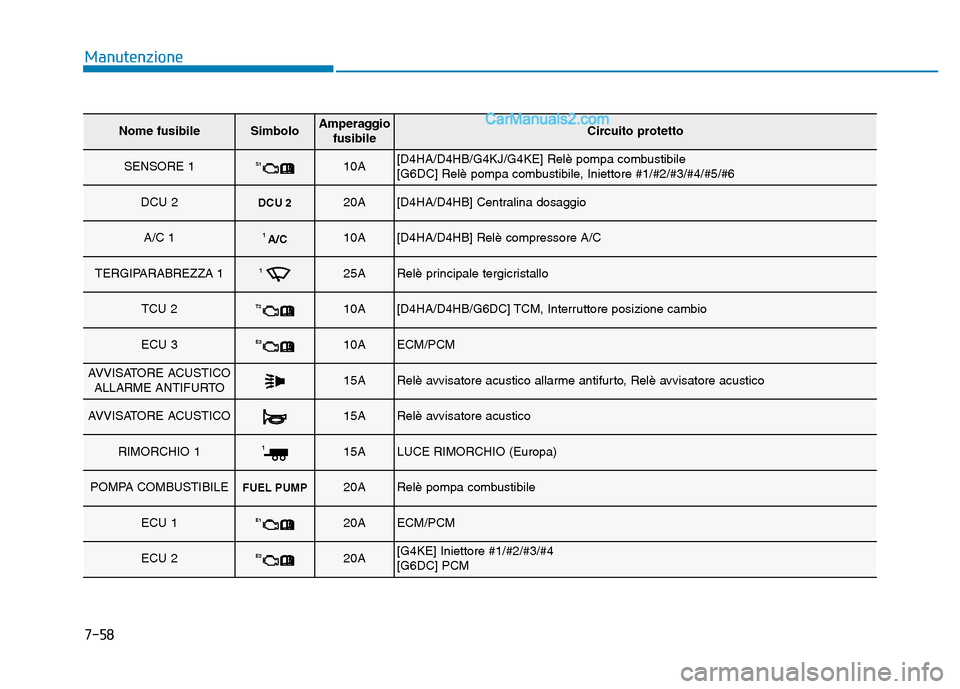

7-58
Manutenzione
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
SENSORE 1 S110A[D4HA/D4HB/G4KJ/G4KE] Relè pompa combustibile
[G6DC] Relè pompa combustibile, Iniettore #1/#2/#3/#4/#5/#6
DCU 2DCU 220A[D4HA/D4HB] Centralina dosaggio
A/C 1A/C110A[D4HA/D4HB] Relè compressore A/C
TERGIPARABREZZA 1 125ARelè principale tergicristallo
TCU 2T210A[D4HA/D4HB/G6DC] TCM, Interruttore posizione cambio
ECU 3E310AECM/PCM
AVVISATORE ACUSTICOALLARME ANTIFURTO 15ARelè avvisatore acustico allarme antifurto, Relè avvisatore acustico
AVVISATORE ACUSTICO 15ARelè avvisatore acustico
RIMORCHIO 1 115ALUCE RIMORCHIO (Europa)
POMPA COMBUSTIBILE FUEL PUMP20ARelè pompa combustibile
ECU 1E120AECM/PCM
ECU 2E220A[G4KE] Iniettore #1/#2/#3/#4
[G6DC] PCM

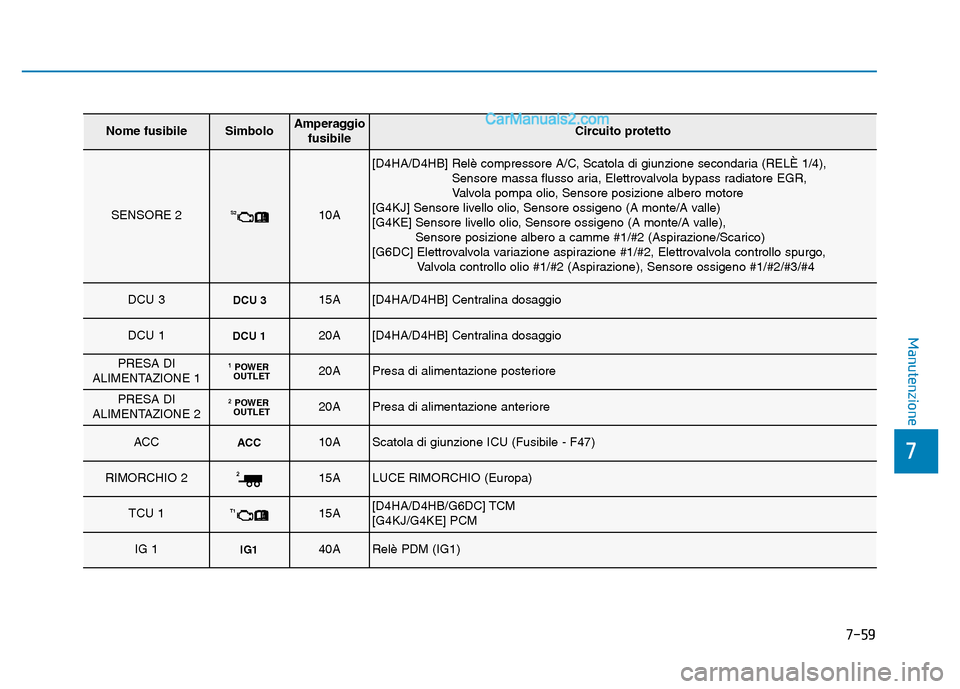

7-59
7
Manutenzione
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
SENSORE 2 S210A
[D4HA/D4HB] Relè compressore A/C, Scatola di giunzione secondaria (RELÈ 1/4), Sensore massa flusso aria, Elettrovalvola bypass radiatore EGR,
Valvola pompa olio, Sensore posizione albero motore
[G4KJ] Sensore livello olio, Sensore ossigeno (A monte/A valle)
[G4KE] Sensore livello olio, Sensore ossigeno (A monte/A valle), Sensore posizione albero a camme #1/#2 (Aspirazione/Scarico)
[G6DC] Elettrovalvola variazione aspirazione #1/#2, Elettrovalvola controllo spurgo, Valvola controllo olio #1/#2 (Aspirazione), Sensore ossigeno #1/#2/#3/#4
DCU 3DCU 315A[D4HA/D4HB] Centralina dosaggio
DCU 1DCU 120A[D4HA/D4HB] Centralina dosaggio
PRESA DI
ALIMENTAZIONE 1 1POWER
OUTLET20APresa di alimentazione posteriore
PRESA DI
ALIMENTAZIONE 2 2POWER
OUTLET20APresa di alimentazione anteriore
ACCACC10AScatola di giunzione ICU (Fusibile - F47)
RIMORCHIO 2 215ALUCE RIMORCHIO (Europa)
TCU 1T115A[D4HA/D4HB/G6DC] TCM
[G4KJ/G4KE] PCM
IG 1IG140ARelè PDM (IG1)
