2019 Hyundai Santa Fe USB

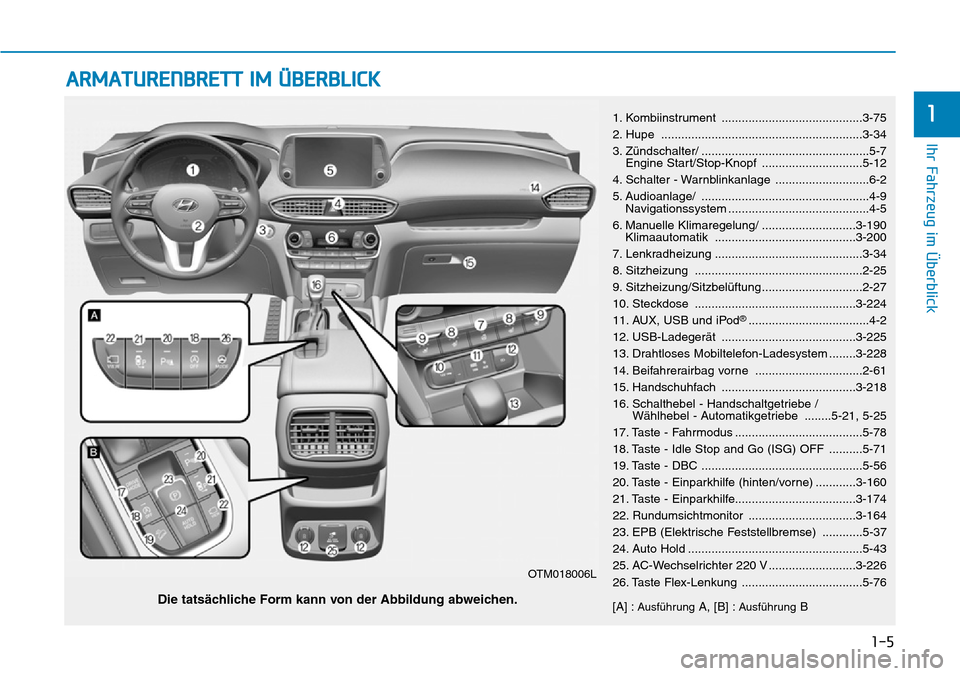

ARMATURENBRETT IM ÜBERBLICK
1-5
Ihr Fahrzeug im Überblick
11. Kombiinstrument ..........................................3-75
2. Hupe ............................................................3-34
3. Zündschalter/ ..................................................5-7
Engine Start/Stop-Knopf ..............................5-12
4. Schalter - Warnblinkanlage ............................6-2
5. Audioanlage/ ..................................................4-9
Navigationssystem ..........................................4-5
6. Manuelle Klimaregelung/ ............................3-190
Klimaautomatik ..........................................3-200
7. Lenkradheizung ............................................3-34
8. Sitzheizung ..................................................2-25
9. Sitzheizung/Sitzbelüftung..............................2-27
10. Steckdose ................................................3-224
11. AUX, USB und iPod
®....................................4-2
12. USB-Ladegerät ........................................3-225
13. Drahtloses Mobiltelefon-Ladesystem ........3-228
14. Beifahrerairbag vorne ................................2-61
15. Handschuhfach ........................................3-218
16. Schalthebel - Handschaltgetriebe /
Wählhebel - Automatikgetriebe ........5-21, 5-25
17. Taste - Fahrmodus ......................................5-78
18. Taste - Idle Stop and Go (ISG) OFF ..........5-71
19. Taste - DBC ................................................5-56
20. Taste - Einparkhilfe (hinten/vorne) ............3-160
21. Taste - Einparkhilfe....................................3-174
22. Rundumsichtmonitor ................................3-164
23. EPB (Elektrische Feststellbremse) ............5-37
24. Auto Hold ....................................................5-43
25. AC-Wechselrichter 220 V ..........................3-226
26. Taste Flex-Lenkung ....................................5-76
[A] :
AusführungA, [B] :AusführungBDie tatsächliche Form kann von der Abbildung abweichen.
OTM018006L

2-57
Sicherheitssysteme Ihres Fahrzeugs
2
Kindersitze mit einem
Dreipunktgurt befestigen
Wenn kein ISOFIX-System vorhan-
den ist, müssen alle Kindersitze
mit dem Beckengurtband eines
Dreipunktgurts auf den Rücksitzen
befestigt werden.

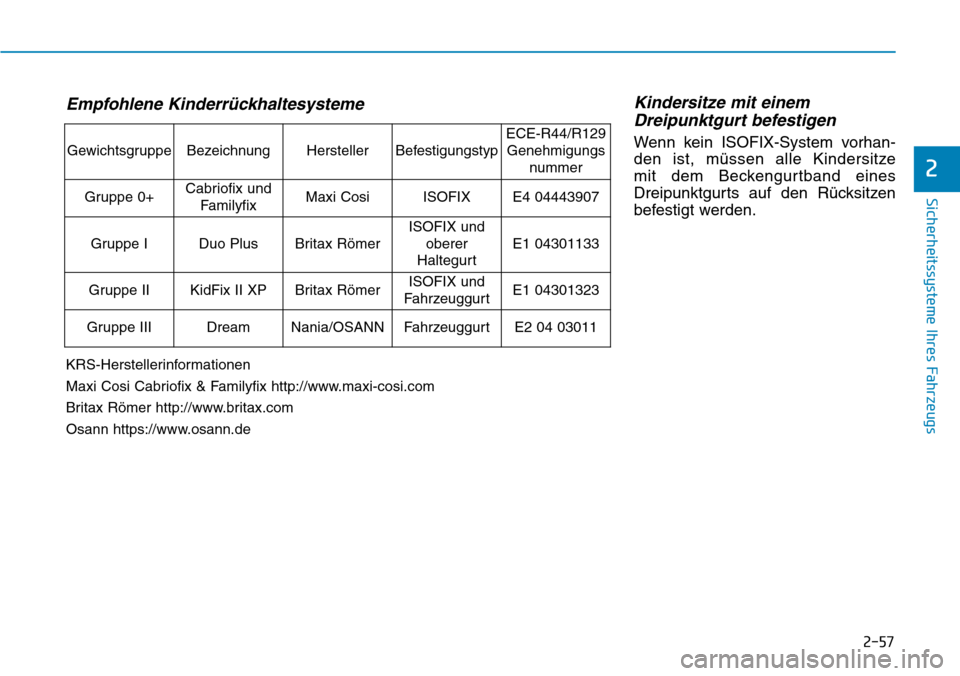

Empfohlene Kinderrückhaltesysteme
GewichtsgruppeBezeichnungHerstellerBefestigungstyp
ECE-R44/R129
Genehmigungs
nummer
Gruppe 0+Cabriofix und
FamilyfixMaxi CosiISOFIXE4 04443907
Gruppe IDuo PlusBritax Römer
ISOFIX und
oberer
Haltegurt
E1 04301133
Gruppe IIKidFix II XPBritax RömerISOFIX und
FahrzeuggurtE1 04301323
Gruppe IIIDreamNania/OSANNFahrzeuggurtE2 04 03011
KRS-Herstellerinformationen
Maxi Cosi Cabriofix & Familyfix http://www.maxi-cosi.com
Britax Römer http://www.britax.com
Osann https://www.osann.de

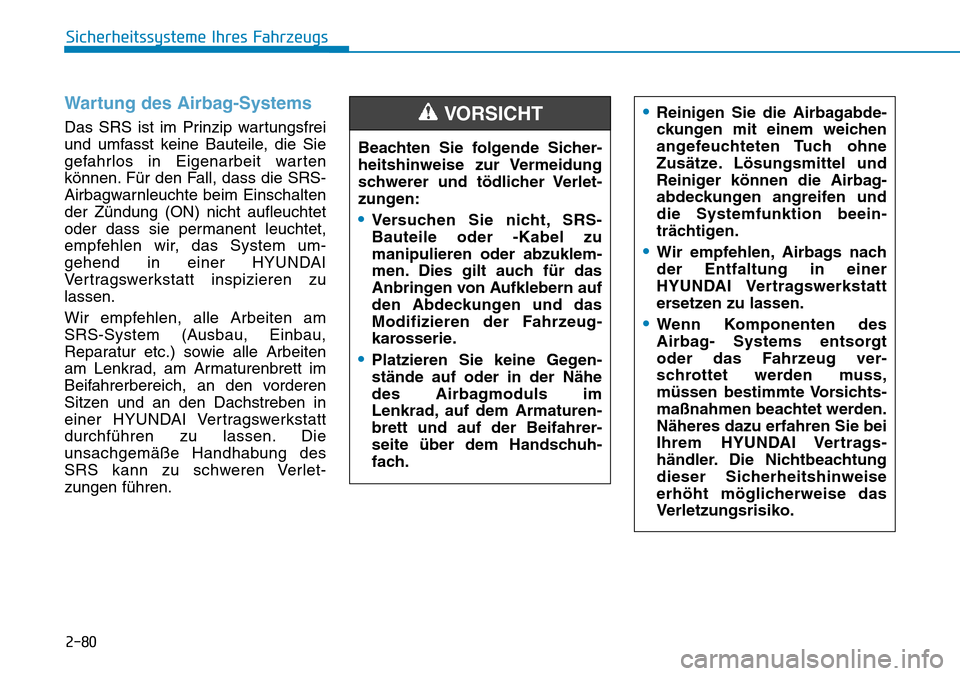

2-80
Sicherheitssysteme Ihres Fahrzeugs
Wartung des Airbag-Systems
Das SRS ist im Prinzip wartungsfrei
und umfasst keine Bauteile, die Sie
gefahrlos in Eigenarbeit warten
können. Für den Fall, dass die SRS-
Airbagwarnleuchte beim Einschalten
der Zündung (ON) nicht aufleuchtet
oder dass sie permanent leuchtet,
empfehlen wir, das System um-
gehend in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Wir empfehlen, alle Arbeiten am
SRS-System (Ausbau, Einbau,
Reparatur etc.) sowie alle Arbeiten
am Lenkrad, am Armaturenbrett im
Beifahrerbereich, an den vorderen
Sitzen und an den Dachstreben in
einer HYUNDAI Vertragswerkstatt
durchführen zu lassen. Die
unsachgemäße Handhabung des
SRS kann zu schweren Verlet-
zungen führen.•Reinigen Sie die Airbagabde-
ckungen mit einem weichen
angefeuchteten Tuch ohne
Zusätze. Lösungsmittel und
Reiniger können die Airbag-
abdeckungen angreifen und
die Systemfunktion beein-
trächtigen.
•Wir empfehlen, Airbags nach
der Entfaltung in einer
HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
•Wenn Komponenten des
Airbag- Systems entsorgt
oder das Fahrzeug ver-
schrottet werden muss,
müssen bestimmte Vorsichts-
maßnahmen beachtet werden.
Näheres dazu erfahren Sie bei
Ihrem HYUNDAI Vertrags-
händler. Die Nichtbeachtung
dieser Sicherheitshinweise
erhöht möglicherweise das
Verletzungsrisiko.
Beachten Sie folgende Sicher-
heitshinweise zur Vermeidung
schwerer und tödlicher Verlet-
zungen:
•Versuchen Sie nicht, SRS-
Bauteile oder -Kabel zu
manipulieren oder abzuklem-
men. Dies gilt auch für das
Anbringen von Aufklebern auf
den Abdeckungen und das
Modifizieren der Fahrzeug-
karosserie.
•Platzieren Sie keine Gegen-
stände auf oder in der Nähe
des Airbagmoduls im
Lenkrad, auf dem Armaturen-
brett und auf der Beifahrer-
seite über dem Handschuh-
fach.
VORSICHT

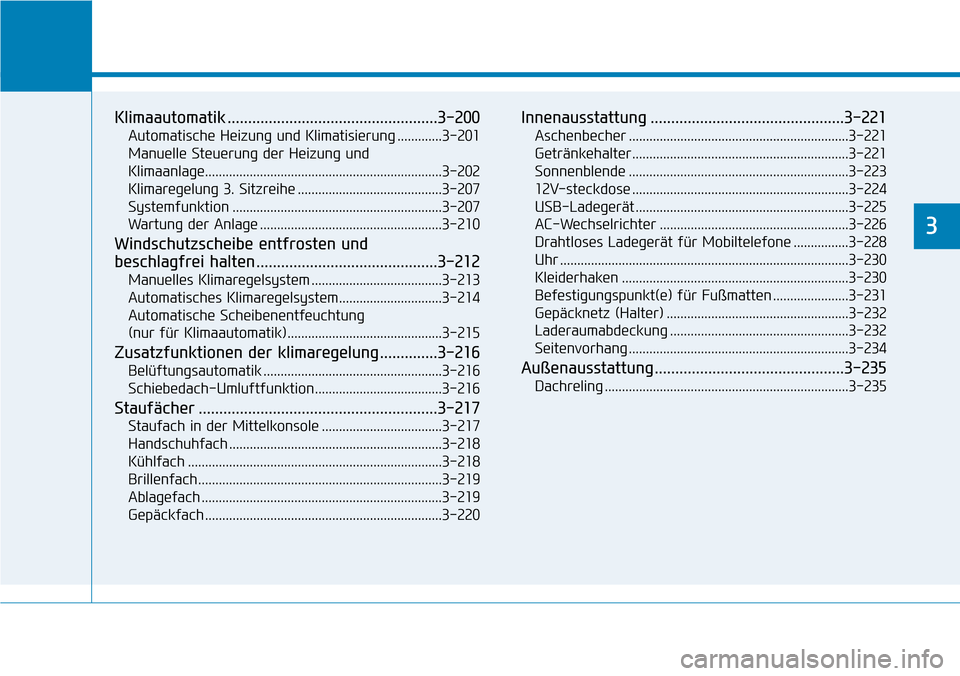

Klimaautomatik ...................................................3-200
Automatische Heizung und Klimatisierung .............3-201
Manuelle Steuerung der Heizung und
Klimaanlage.....................................................................3-202
Klimaregelung 3. Sitzreihe ..........................................3-207
Systemfunktion .............................................................3-207
Wartung der Anlage .....................................................3-210
Windschutzscheibe entfrosten und
beschlagfrei halten ............................................3-212
Manuelles Klimaregelsystem ......................................3-213
Automatisches Klimaregelsystem..............................3-214
Automatische Scheibenentfeuchtung
(nur für Klimaautomatik).............................................3-215
Zusatzfunktionen der klimaregelung ..............3-216
Belüftungsautomatik ....................................................3-216
Schiebedach-Umluftfunktion.....................................3-216
Staufächer ..........................................................3-217
Staufach in der Mittelkonsole ...................................3-217
Handschuhfach ..............................................................3-218
Kühlfach ..........................................................................3-218
Brillenfach.......................................................................3-219
Ablagefach ......................................................................3-219
Gepäckfach .....................................................................3-220
Innenausstattung ...............................................3-221
Aschenbecher ................................................................3-221
Getränkehalter...............................................................3-221
Sonnenblende ................................................................3-223
12V-steckdose ...............................................................3-224
USB-Ladegerät ..............................................................3-225
AC-Wechselrichter .......................................................3-226
Drahtloses Ladegerät für Mobiltelefone ................3-228
Uhr ....................................................................................3-230
Kleiderhaken ..................................................................3-230
Befestigungspunkt(e) für Fußmatten ......................3-231
Gepäcknetz (Halter) .....................................................3-232
Laderaumabdeckung ....................................................3-232
Seitenvorhang ................................................................3-234
Außenausstattung..............................................3-235
Dachreling .......................................................................3-235
3

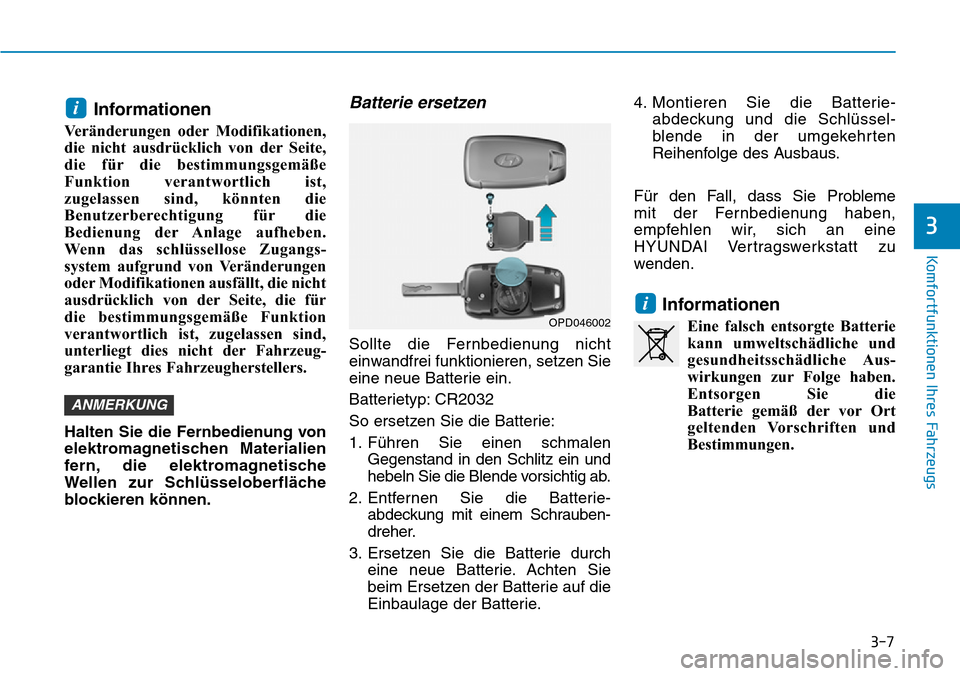

3-7
Komfortfunktionen Ihres Fahrzeugs
3
Informationen
Veränderungen oder Modifikationen,
die nicht ausdrücklich von der Seite,
die für die bestimmungsgemäße
Funktion verantwortlich ist,
zugelassen sind, könnten die
Benutzerberechtigung für die
Bedienung der Anlage aufheben.
Wenn das schlüssellose Zugangs-
system aufgrund von Veränderungen
oder Modifikationen ausfällt, die nicht
ausdrücklich von der Seite, die für
die bestimmungsgemäße Funktion
verantwortlich ist, zugelassen sind,
unterliegt dies nicht der Fahrzeug-
garantie Ihres Fahrzeugherstellers.
Halten Sie die Fernbedienung von
elektromagnetischen Materialien
fern, die elektromagnetische
Wellen zur Schlüsseloberfläche
blockieren können.
Batterie ersetzen
Sollte die Fernbedienung nicht
einwandfrei funktionieren, setzen Sie
eine neue Batterie ein.
Batterietyp: CR2032
So ersetzen Sie die Batterie:
1. Führen Sie einen schmalen
Gegenstand in den Schlitz ein und
hebeln Sie die Blende vorsichtig ab.
2. Entfernen Sie die Batterie-
abdeckung mit einem Schrauben-
dreher.
3. Ersetzen Sie die Batterie durch
eine neue Batterie. Achten Sie
beim Ersetzen der Batterie auf die
Einbaulage der Batterie.4. Montieren Sie die Batterie-
abdeckung und die Schlüssel-
blende in der umgekehrten
Reihenfolge des Ausbaus.
Für den Fall, dass Sie Probleme
mit der Fernbedienung haben,
empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
Informationen
Eine falsch entsorgte Batterie
kann umweltschädliche und
gesundheitsschädliche Aus-
wirkungen zur Folge haben.
Entsorgen Sie die
Batterie gemäß der vor Ort
geltenden Vorschriften und
Bestimmungen.
i
ANMERKUNG
i
OPD046002

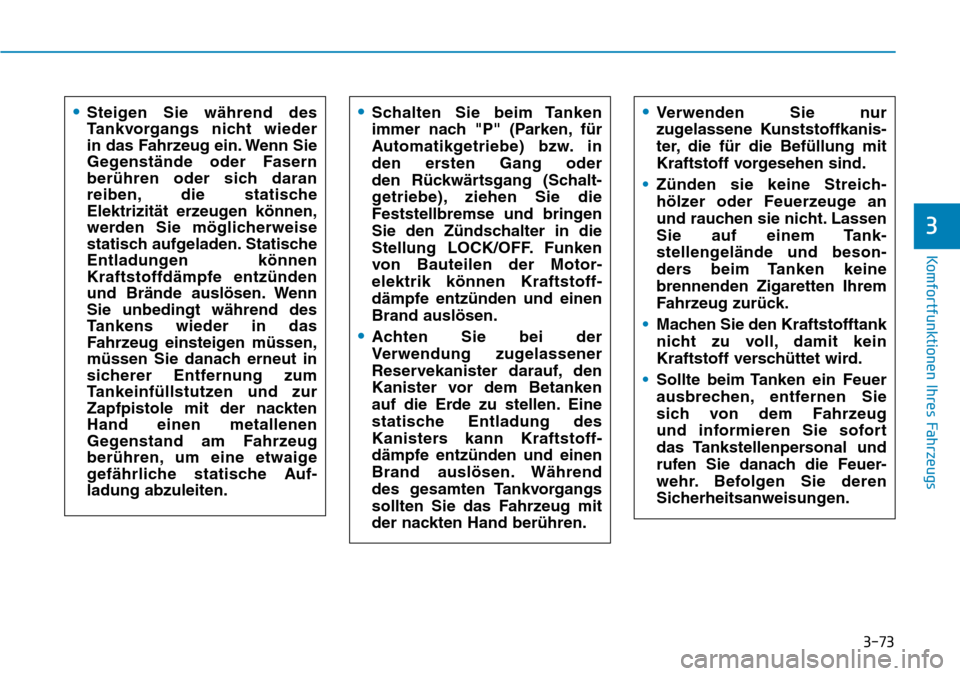

3-73
Komfortfunktionen Ihres Fahrzeugs
3
•Steigen Sie während des
Tankvorgangs nicht wieder
in das Fahrzeug ein. Wenn Sie
Gegenstände oder Fasern
berühren oder sich daran
reiben, die statische
Elektrizität erzeugen können,
werden Sie möglicherweise
statisch aufgeladen. Statische
Entladungen können
Kraftstoffdämpfe entzünden
und Brände auslösen. Wenn
Sie unbedingt während des
Tankens wieder in das
Fahrzeug einsteigen müssen,
müssen Sie danach erneut in
sicherer Entfernung zum
Tankeinfüllstutzen und zur
Zapfpistole mit der nackten
Hand einen metallenen
Gegenstand am Fahrzeug
berühren, um eine etwaige
gefährliche statische Auf-
ladung abzuleiten.•Schalten Sie beim Tanken
immer nach "P" (Parken, für
Automatikgetriebe) bzw. in
den ersten Gang oder
den Rückwärtsgang (Schalt-
getriebe), ziehen Sie die
Feststellbremse und bringen
Sie den Zündschalter in die
Stellung LOCK/OFF. Funken
von Bauteilen der Motor-
elektrik können Kraftstoff-
dämpfe entzünden und einen
Brand auslösen.
•Achten Sie bei der
Verwendung zugelassener
Reservekanister darauf, den
Kanister vor dem Betanken
auf die Erde zu stellen. Eine
statische Entladung des
Kanisters kann Kraftstoff-
dämpfe entzünden und einen
Brand auslösen. Während
des gesamten Tankvorgangs
sollten Sie das Fahrzeug mit
der nackten Hand berühren.
•Verwenden Sie nur
zugelassene Kunststoffkanis-
ter, die für die Befüllung mit
Kraftstoff vorgesehen sind.
•Zünden sie keine Streich-
hölzer oder Feuerzeuge an
und rauchen sie nicht. Lassen
Sie auf einem Tank-
stellengelände und beson-
ders beim Tanken keine
brennenden Zigaretten Ihrem
Fahrzeug zurück.
•Machen Sie den Kraftstofftank
nicht zu voll, damit kein
Kraftstoff verschüttet wird.
•Sollte beim Tanken ein Feuer
ausbrechen, entfernen Sie
sich von dem Fahrzeug
und informieren Sie sofort
das Tankstellenpersonal und
rufen Sie danach die Feuer-
wehr. Befolgen Sie deren
Sicherheitsanweisungen.

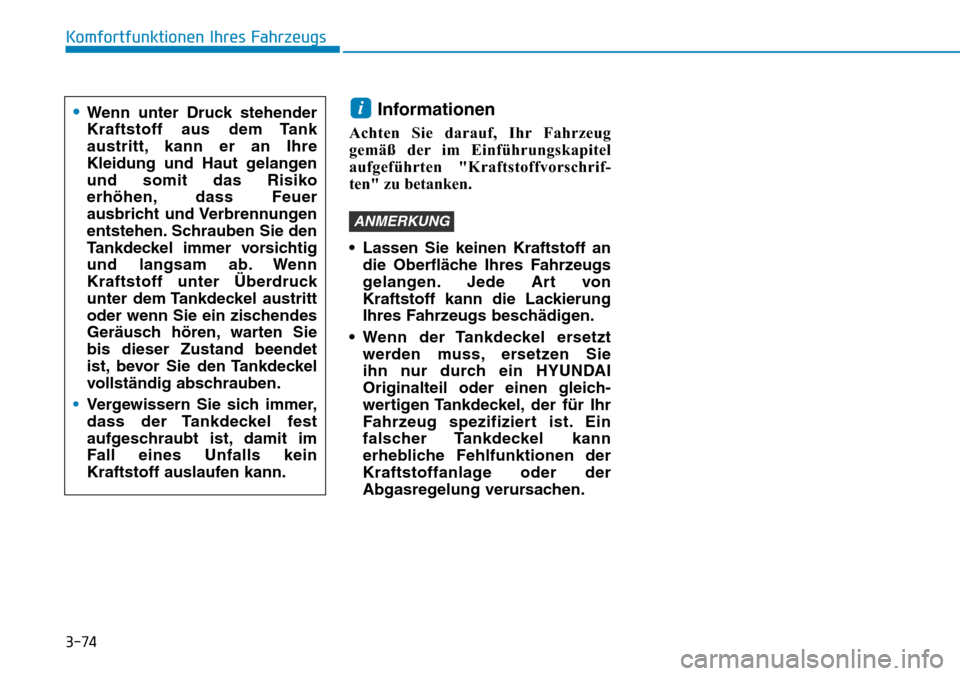

3-74
Komfortfunktionen Ihres Fahrzeugs
Informationen
Achten Sie darauf, Ihr Fahrzeug
gemäß der im Einführungskapitel
aufgeführten "Kraftstoffvorschrif-
ten" zu betanken.
• Lassen Sie keinen Kraftstoff an
die Oberfläche Ihres Fahrzeugs
gelangen. Jede Art von
Kraftstoff kann die Lackierung
Ihres Fahrzeugs beschädigen.
• Wenn der Tankdeckel ersetzt
werden muss, ersetzen Sie
ihn nur durch ein HYUNDAI
Originalteil oder einen gleich-
wertigen Tankdeckel, der für Ihr
Fahrzeug spezifiziert ist. Ein
falscher Tankdeckel kann
erhebliche Fehlfunktionen der
Kraftstoffanlage oder der
Abgasregelung verursachen.
ANMERKUNG
i•Wenn unter Druck stehender
Kraftstoff aus dem Tank
austritt, kann er an Ihre
Kleidung und Haut gelangen
und somit das Risiko
erhöhen, dass Feuer
ausbricht und Verbrennungen
entstehen. Schrauben Sie den
Tankdeckel immer vorsichtig
und langsam ab. Wenn
Kraftstoff unter Überdruck
unter dem Tankdeckel austritt
oder wenn Sie ein zischendes
Geräusch hören, warten Sie
bis dieser Zustand beendet
ist, bevor Sie den Tankdeckel
vollständig abschrauben.
•Vergewissern Sie sich immer,
dass der Tankdeckel fest
aufgeschraubt ist, damit im
Fall eines Unfalls kein
Kraftstoff auslaufen kann.

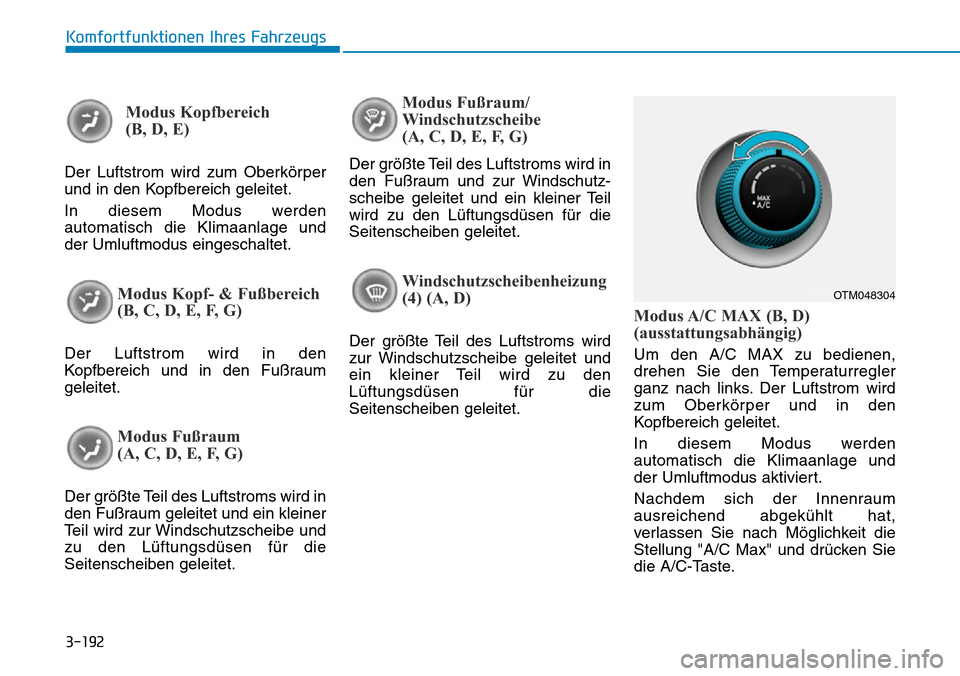

3-192
Komfortfunktionen Ihres Fahrzeugs
Modus Kopfbereich
(B, D, E)
Der Luftstrom wird zum Oberkörper
und in den Kopfbereich geleitet.
In diesem Modus werden
automatisch die Klimaanlage und
der Umluftmodus eingeschaltet.
Modus Kopf- & Fußbereich
(B, C, D, E, F, G)
Der Luftstrom wird in den
Kopfbereich und in den Fußraum
geleitet.
Modus Fußraum
(A, C, D, E, F, G)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner
Teil wird zur Windschutzscheibe und
zu den Lüftungsdüsen für die
Seitenscheiben geleitet.
Modus Fußraum/
Windschutzscheibe
(A, C, D, E, F, G)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutz-
scheibe geleitet und ein kleiner Teil
wird zu den Lüftungsdüsen für die
Seitenscheiben geleitet.
Windschutzscheibenheizung
(4) (A, D)
Der größte Teil des Luftstroms wird
zur Windschutzscheibe geleitet und
ein kleiner Teil wird zu den
Lüftungsdüsen für die
Seitenscheiben geleitet.
Modus A/C MAX (B, D)
(ausstattungsabhängig)
Um den A/C MAX zu bedienen,
drehen Sie den Temperaturregler
ganz nach links. Der Luftstrom wird
zum Oberkörper und in den
Kopfbereich geleitet.
In diesem Modus werden
automatisch die Klimaanlage und
der Umluftmodus aktiviert.
Nachdem sich der Innenraum
ausreichend abgekühlt hat,
verlassen Sie nach Möglichkeit die
Stellung "A/C Max" und drücken Sie
die A/C-Taste.
OTM048304
