2019 Hyundai Santa Fe USB

5-237
Fahrhinweise
5

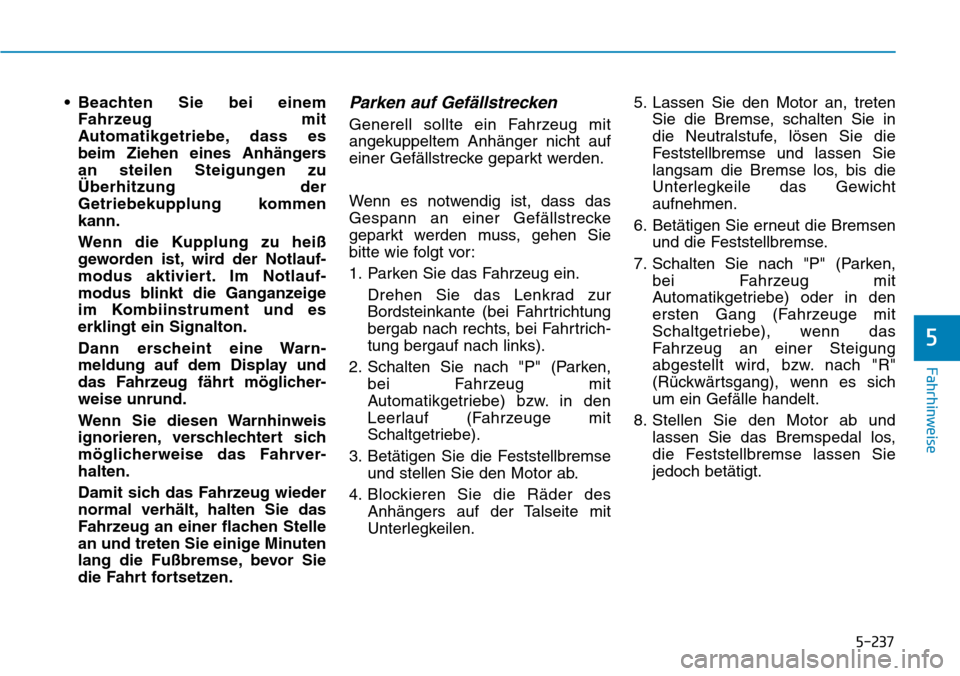

• Beachten Sie bei einem
Fahrzeug mit
Automatikgetriebe, dass es
beim Ziehen eines Anhängers
an steilen Steigungen zu
Überhitzung der
Getriebekupplung kommen
kann.
Wenn die Kupplung zu heiß
geworden ist, wird der Notlauf-
modus aktiviert. Im Notlauf-
modus blinkt die Ganganzeige
im Kombiinstrument und es
erklingt ein Signalton.
Dann erscheint eine Warn-
meldung auf dem Display und
das Fahrzeug fährt möglicher-
weise unrund.
Wenn Sie diesen Warnhinweis
ignorieren, verschlechtert sich
möglicherweise das Fahrver-
halten.
Damit sich das Fahrzeug wieder
normal verhält, halten Sie das
Fahrzeug an einer flachen Stelle
an und treten Sie einige Minuten
lang die Fußbremse, bevor Sie
die Fahrt fortsetzen.Parken auf Gefällstrecken
Generell sollte ein Fahrzeug mit
angekuppeltem Anhänger nicht auf
einer Gefällstrecke geparkt werden.
Wenn es notwendig ist, dass das
Gespann an einer Gefällstrecke
geparkt werden muss, gehen Sie
bitte wie folgt vor:
1. Parken Sie das Fahrzeug ein.
Drehen Sie das Lenkrad zur
Bordsteinkante (bei Fahrtrichtung
bergab nach rechts, bei Fahrtrich-
tung bergauf nach links).
2. Schalten Sie nach "P" (Parken,
bei Fahrzeug mit
Automatikgetriebe) bzw. in den
Leerlauf (Fahrzeuge mit
Schaltgetriebe).
3. Betätigen Sie die Feststellbremse
und stellen Sie den Motor ab.
4. Blockieren Sie die Räder des
Anhängers auf der Talseite mit
Unterlegkeilen.5. Lassen Sie den Motor an, treten
Sie die Bremse, schalten Sie in
die Neutralstufe, lösen Sie die
Feststellbremse und lassen Sie
langsam die Bremse los, bis die
Unterlegkeile das Gewicht
aufnehmen.
6. Betätigen Sie erneut die Bremsen
und die Feststellbremse.
7. Schalten Sie nach "P" (Parken,
bei Fahrzeug mit
Automatikgetriebe) oder in den
ersten Gang (Fahrzeuge mit
Schaltgetriebe), wenn das
Fahrzeug an einer Steigung
abgestellt wird, bzw. nach "R"
(Rückwärtsgang), wenn es sich
um ein Gefälle handelt.
8. Stellen Sie den Motor ab und
lassen Sie das Bremspedal los,
die Feststellbremse lassen Sie
jedoch betätigt.

7-37
7
Wartung

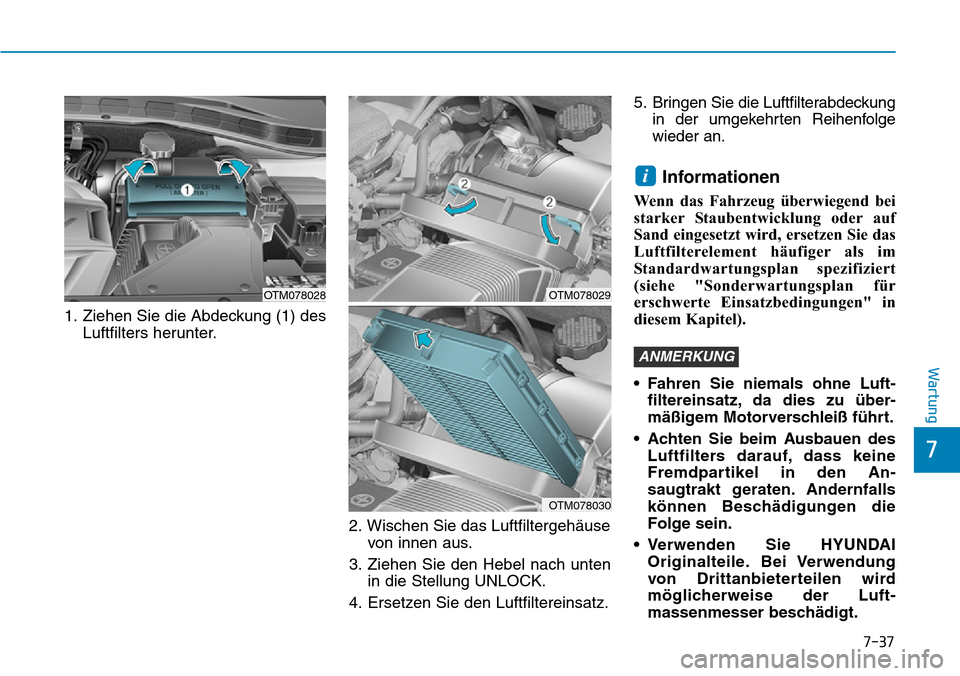

1. Ziehen Sie die Abdeckung (1) des
Luftfilters herunter.
2. Wischen Sie das Luftfiltergehäuse
von innen aus.
3. Ziehen Sie den Hebel nach unten
in die Stellung UNLOCK.
4. Ersetzen Sie den Luftfiltereinsatz.5. Bringen Sie die Luftfilterabdeckung
in der umgekehrten Reihenfolge
wieder an.
Informationen
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf
Sand eingesetzt wird, ersetzen Sie das
Luftfilterelement häufiger als im
Standardwartungsplan spezifiziert
(siehe "Sonderwartungsplan für
erschwerte Einsatzbedingungen" in
diesem Kapitel).
• Fahren Sie niemals ohne Luft-
filtereinsatz, da dies zu über-
mäßigem Motorverschleiß führt.
• Achten Sie beim Ausbauen des
Luftfilters darauf, dass keine
Fremdpartikel in den An-
saugtrakt geraten. Andernfalls
können Beschädigungen die
Folge sein.
• Verwenden Sie HYUNDAI
Originalteile. Bei Verwendung
von Drittanbieterteilen wird
möglicherweise der Luft-
massenmesser beschädigt.
ANMERKUNG
i
OTM078028OTM078029
OTM078030

7-39
7
Wartung

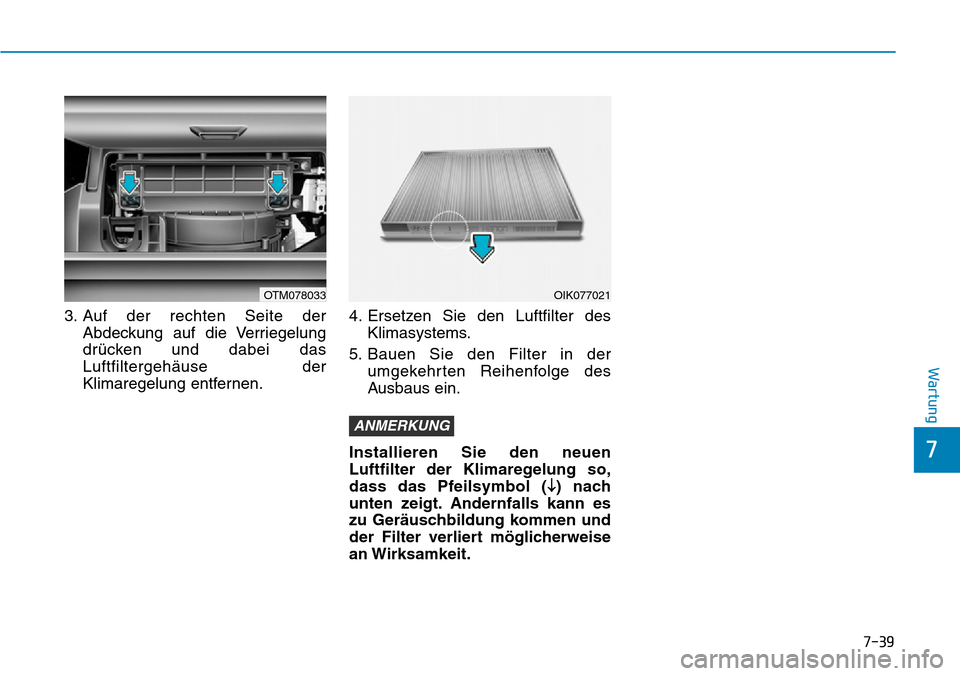

3. Auf der rechten Seite der
Abdeckung auf die Verriegelung
drücken und dabei das
Luftfiltergehäuse der
Klimaregelung entfernen.4. Ersetzen Sie den Luftfilter des
Klimasystems.
5. Bauen Sie den Filter in der
umgekehrten Reihenfolge des
Ausbaus ein.
Installieren Sie den neuen
Luftfilter der Klimaregelung so,
dass das Pfeilsymbol (
↓) nach
unten zeigt. Andernfalls kann es
zu Ger

7-42
Wartung

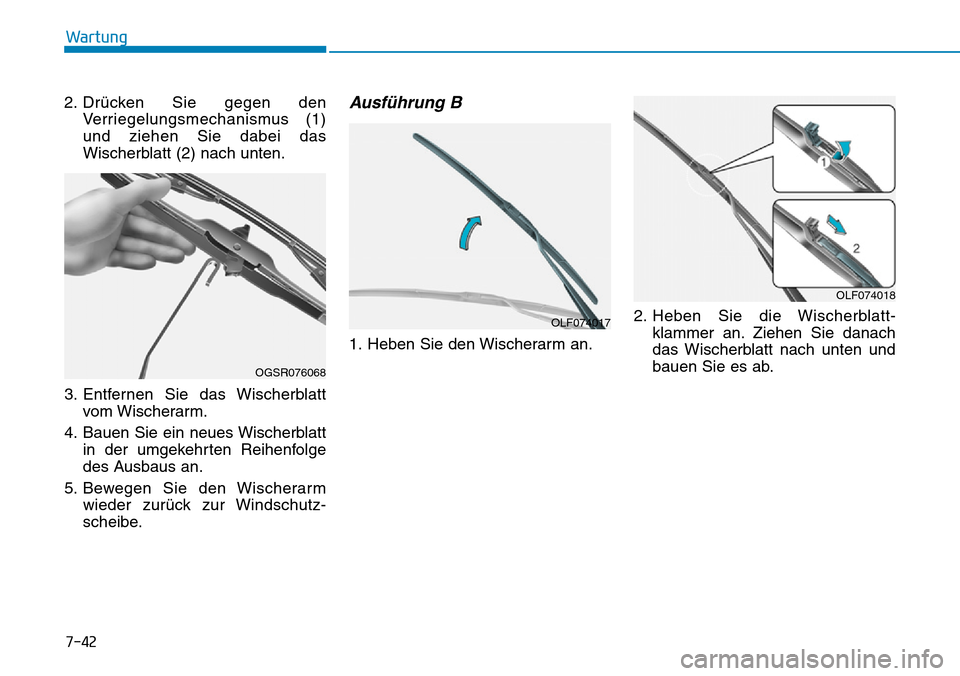

2. Drücken Sie gegen den
Verriegelungsmechanismus (1)
und ziehen Sie dabei das
Wischerblatt (2) nach unten.
3. Entfernen Sie das Wischerblatt
vom Wischerarm.
4. Bauen Sie ein neues Wischerblatt
in der umgekehrten Reihenfolge
des Ausbaus an.
5. Bewegen Sie den Wischerarm
wieder zurück zur Windschutz-
scheibe.
Ausführung B
1. Heben Sie den Wischerarm an.2. Heben Sie die Wischerblatt-
klammer an. Ziehen Sie danach
das Wischerblatt nach unten und
bauen Sie es ab.
OGSR076068
OLF074017
OLF074018

7-43
7
Wartung

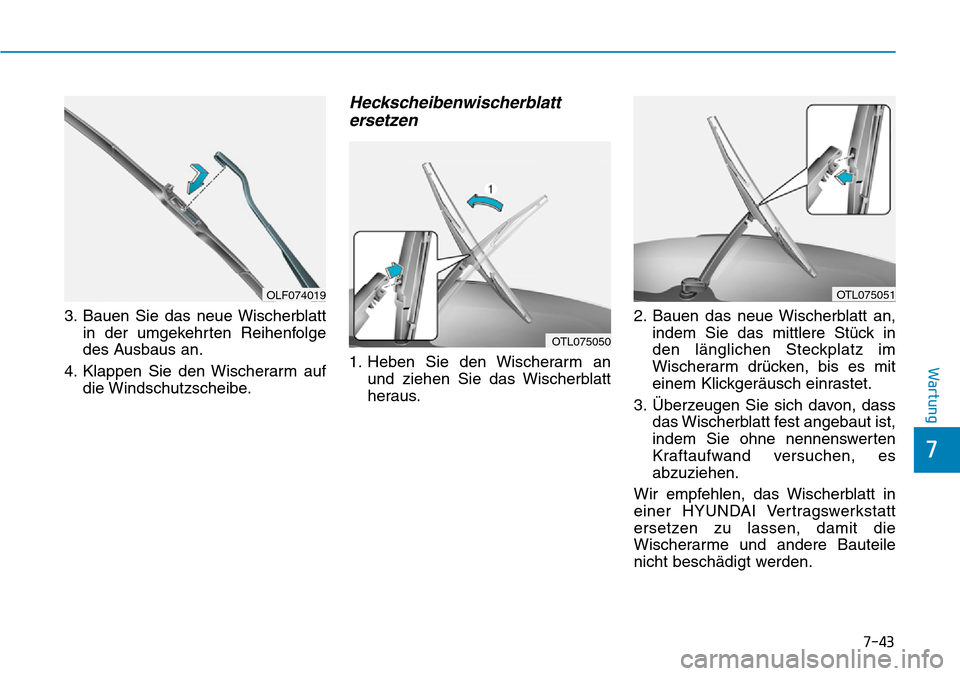

3. Bauen Sie das neue Wischerblatt
in der umgekehrten Reihenfolge
des Ausbaus an.
4. Klappen Sie den Wischerarm auf
die Windschutzscheibe.
Heckscheibenwischerblatt
ersetzen
1. Heben Sie den Wischerarm an
und ziehen Sie das Wischerblatt
heraus.2. Bauen das neue Wischerblatt an,
indem Sie das mittlere Stück in
den länglichen Steckplatz im
Wischerarm drücken, bis es mit
einem Klickgeräusch einrastet.
3. Überzeugen Sie sich davon, dass
das Wischerblatt fest angebaut ist,
indem Sie ohne nennenswerten
Kraftaufwand versuchen, es
abzuziehen.
Wir empfehlen, das Wischerblatt in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen, damit die
Wischerarme und andere Bauteile
nicht beschädigt werden.
OLF074019
OTL075050
OTL075051

7-61
7
Wartung

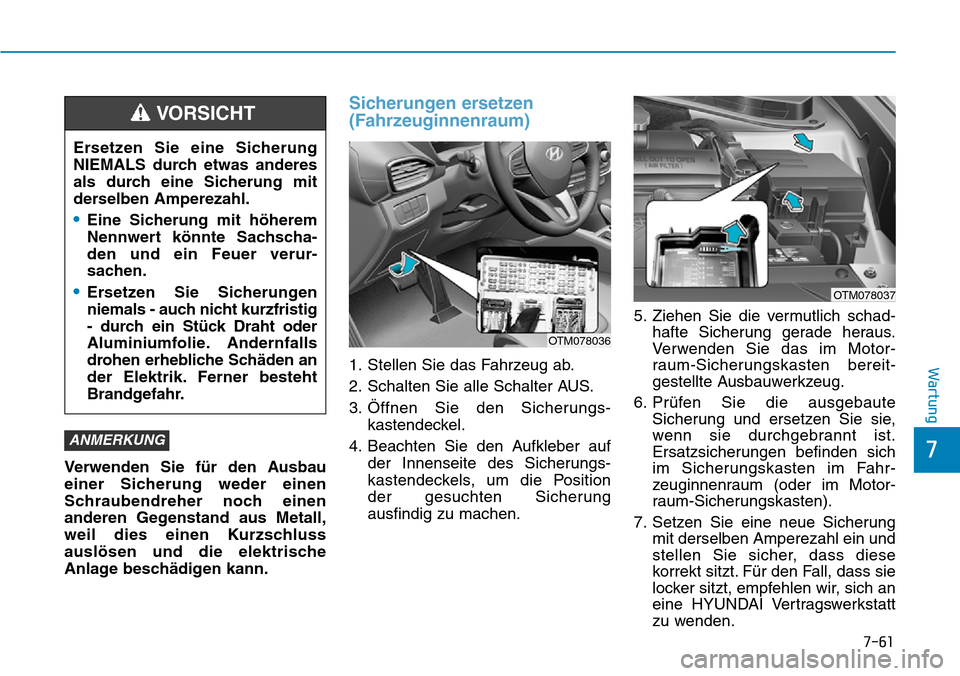

Verwenden Sie für den Ausbau
einer Sicherung weder einen
Schraubendreher noch einen
anderen Gegenstand aus Metall,
weil dies einen Kurzschluss
auslösen und die elektrische
Anlage beschädigen kann.
Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter AUS.
3. Öffnen Sie den Sicherungs-
kastendeckel.
4. Beachten Sie den Aufkleber auf
der Innenseite des Sicherungs-
kastendeckels, um die Position
der gesuchten Sicherung
ausfindig zu machen.5. Ziehen Sie die vermutlich schad-
hafte Sicherung gerade heraus.
Verwenden Sie das im Motor-
raum-Sicherungskasten bereit-
gestellte Ausbauwerkzeug.
6. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Ersatzsicherungen befinden sich
im Sicherungskasten im Fahr-
zeuginnenraum (oder im Motor-
raum-Sicherungskasten).
7. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI Vertragswerkstatt
zu wenden.
ANMERKUNG
Ersetzen Sie eine Sicherung
NIEMALS durch etwas anderes
als durch eine Sicherung mit
derselben Amperezahl.
•Eine Sicherung mit höherem
Nennwert könnte Sachscha-
den und ein Feuer verur-
sachen.
•Ersetzen Sie Sicherungen
niemals - auch nicht kurzfristig
- durch ein Stück Draht oder
Aluminiumfolie. Andernfalls
drohen erhebliche Schäden an
der Elektrik. Ferner besteht
Brandgefahr.
VORSICHT
OTM078036
OTM078037

7-63
7
Wartung

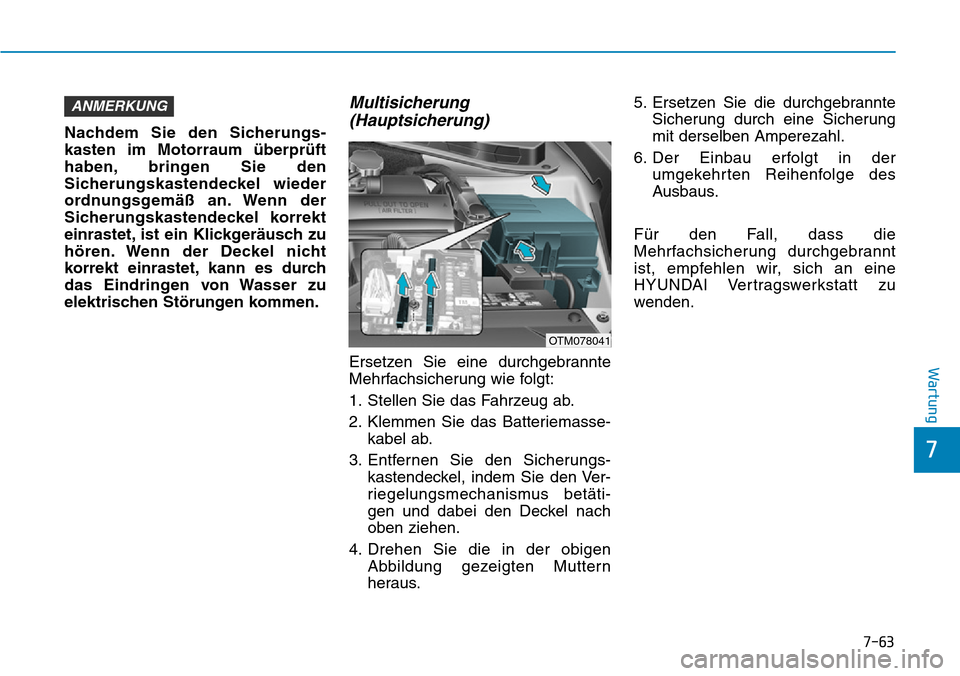

Nachdem Sie den Sicherungs-
kasten im Motorraum überprüft
haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören. Wenn der Deckel nicht
korrekt einrastet, kann es durch
das Eindringen von Wasser zu
elektrischen Störungen kommen.
Multisicherung
(Hauptsicherung)
Ersetzen Sie eine durchgebrannte
Mehrfachsicherung wie folgt:
1. Stellen Sie das Fahrzeug ab.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Entfernen Sie den Sicherungs-
kastendeckel, indem Sie den Ver-
riegelungsmechanismus betäti-
gen und dabei den Deckel nach
oben ziehen.
4. Drehen Sie die in der obigen
Abbildung gezeigten Muttern
heraus.5. Ersetzen Sie die durchgebrannte
Sicherung durch eine Sicherung
mit derselben Amperezahl.
6. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus.
Für den Fall, dass die
Mehrfachsicherung durchgebrannt
ist, empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
ANMERKUNG
OTM078041

7-68
Wartung

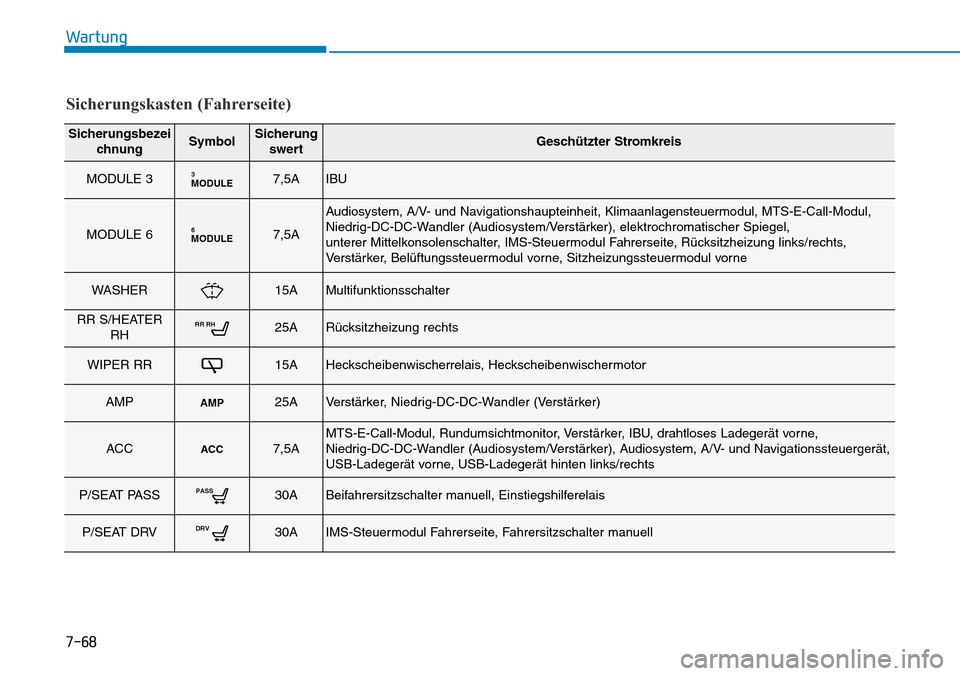

Sicherungskasten (Fahrerseite)
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
MODULE 3MODULE37,5AIBU
MODULE 6MODULE67,5A
Audiosystem, A/V- und Navigationshaupteinheit, Klimaanlagensteuermodul, MTS-E-Call-Modul,
Niedrig-DC-DC-Wandler (Audiosystem/Verstärker), elektrochromatischer Spiegel,
unterer Mittelkonsolenschalter, IMS-Steuermodul Fahrerseite, Rücksitzheizung links/rechts,
Verstärker, Belüftungssteuermodul vorne, Sitzheizungssteuermodul vorne
WASHER15AMultifunktionsschalter
RR S/HEATER
RHRR RH25ARücksitzheizung rechts
WIPER RR15AHeckscheibenwischerrelais, Heckscheibenwischermotor
AMPAMP25AVerstärker, Niedrig-DC-DC-Wandler (Verstärker)
ACCACC7,5AMTS-E-Call-Modul, Rundumsichtmonitor, Verstärker, IBU, drahtloses Ladegerät vorne,
Niedrig-DC-DC-Wandler (Audiosystem/Verstärker), Audiosystem, A/V- und Navigationssteuergerät,
USB-Ladegerät vorne, USB-Ladegerät hinten links/rechts
P/SEAT PASSPASS30ABeifahrersitzschalter manuell, Einstiegshilferelais
P/SEAT DRVDRV30AIMS-Steuermodul Fahrerseite, Fahrersitzschalter manuell
