Wartung

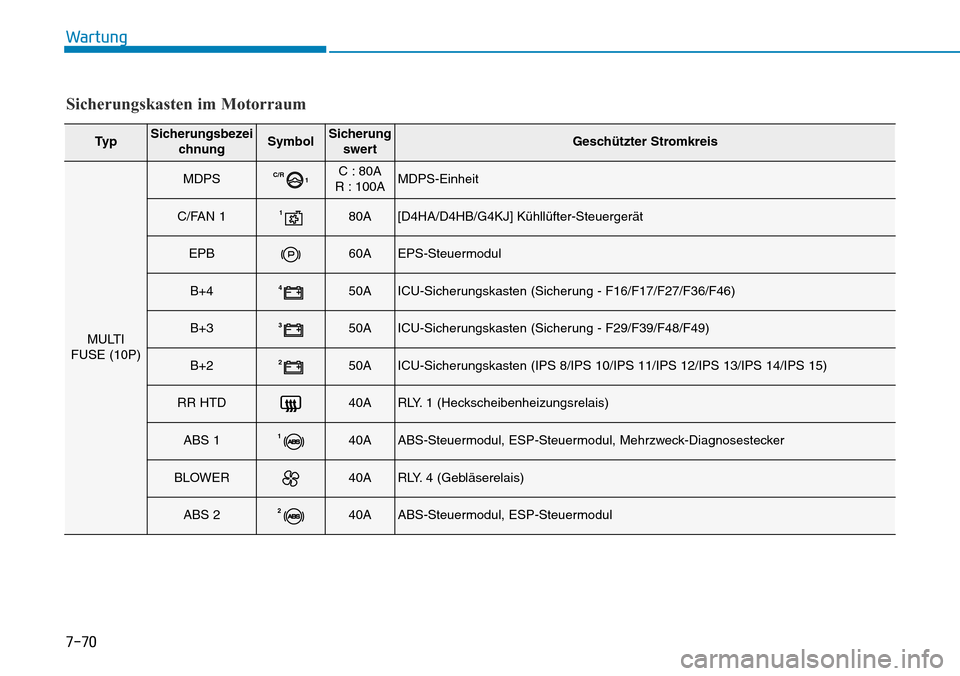

Sicherungskasten im Motorraum
Ty pSicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
MULTI
FUSE (10P)
MDPSC/R
1C : 80A
R : 100AMDPS-Einheit
C/FAN 1180A[D4HA/D4HB/G4KJ] Kühllüfter-Steuergerät
EPB60AEPS-Steuermodul
B+4450AICU-Sicherungskasten (Sicherung - F16/F17/F27/F36/F46)
B+3350AICU-Sicherungskasten (Sicherung - F29/F39/F48/F49)
B+2250AICU-Sicherungskasten (IPS 8/IPS 10/IPS 11/IPS 12/IPS 13/IPS 14/IPS 15)
RR HTD40ARLY. 1 (Heckscheibenheizungsrelais)
ABS 1140AABS-Steuermodul, ESP-Steuermodul, Mehrzweck-Diagnosestecker
BLOWER40ARLY. 4 (Gebläserelais)
ABS 2240AABS-Steuermodul, ESP-Steuermodul

7-73
7
Wartung
Motorraum-Sicherungskasten (PCB-Block)
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR 6S615A[D4HA/D4HB] Glühkerzenrelaiseinheit
ABS 3310AMehrzweck-Diagnosestecker, ABS-Steuermodul, ESP-Steuermodul
SENSOR 7S710ARadar für intelligente Geschwindigkeitsregelung
SENSOR 5S510A
[D4HA/D4HB] Ölsensoreinheit, NOx-Sensor vorne/hinten, Motorraum-Sicherungskasten (RLY.5)
[G4KJ] Ölregelventil (Auslass), Regenerierventil, verstellbares Einlassmagnetventil,
Motorraum-Sicherungskasten (RLY.5)
[G4KE] Ölregelventil Nr. 1/2 (Einlass/Auslass), Regenerierventil, verstellbares Einlassmagnetventil,
Motorraum-Sicherungskasten (RLY.5)
[G6DC] Ölregelventil Nr. 3/4 (Auslass), Motorraum-Sicherungskasten (RLY.5)
IGNITION COILIGN
COIL20A
[D4HA/D4HB] Kraftstoffdruckregelventil
[G4KJ] Zündspule Nr. 1/2/3/4
[G4KE] Zündspule Nr. 1/2/3/4, Kondensator
[G6DC] Zündspule Nr. 1/2/3/4/5/6, Kondensator Nr. 1/2
SENSOR 3S320A[D4HA/D4HB] Raildruckregelventil
[G6DC] PCM
SENSOR 4S415A
[D4HA/D4HB] Elektrischer VGT-Stellantrieb, Lambdasonde Nr. 1/2, PM (Partikel)-Sensor,
Kühllüfter-Steuergerät
[G4KJ] Kühllüfter-Steuergerät
[G4KE] PCM
[G6DC] Nicht belegt

7-85
7
Wartung
Ausrichtungspunkt
■Halogenleuchte
■LED-Leuchte
OTM078069L/OTM078070L
H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen

7-95
7
Wartung
Außenpflege
Allgemeine Hinweise zur
Beachtung bei der Außenpflege
Beachten Sie bei der Verwendung
chemischer Reinigungsmittel und
Polituren unbedingt die Hersteller-
hinweise auf dem Gebinde. Lesen
Sie alle Warnungen und Vorsichts-
hinweise, die auf dem Gebinde
angebracht sind.
Lackpflege
Fahrzeugwäsche
Waschen Sie Ihr Fahrzeug min-
destens einmal monatlich gründlich
mit lauwarmem oder kaltem Wasser,
um es vor Korrosion und Umweltein-
flüssen zu schützen.
Wenn Sie Ihr Fahrzeug auch abseits
befestigter Straßen einsetzen,
sollten Sie es nach jeder
Geländefahrt waschen. Achten Sie
besonders auf die Beseitigung von
Streusalz, Schmutz, Schlamm und
anderen Anhaftungen. Vergewissern
Sie sich, dass die Ablaufbohrungen
in den unteren Türblechen und in
den Schwellerblechen frei und
sauber sind.Insekten, Teer, Blütennektar,
Vogelkot, industrielle Verunreinigun-
gen und ähnliche Rückstände
können den Fahrzeuglack angreifen,
wenn sie nicht umgehend beseitigt
werden.
Auch bei einer sofortigen Fahrzeug-
wäsche mit klarem Wasser können
derartige Rückstände unter
Umständen nicht vollständig entfernt
werden.
Verwenden Sie ein mildes
Fahrzeugshampoo, das sich für
lackierte Flächen eignet.
Spülen Sie das Fahrzeug nach der
Wäsche gründlich mit lauwarmem
oder kaltem Wasser ab, damit das
Reinigungsmittel nicht auf dem Lack
antrocknen kann.
• Verwenden Sie für die
Fahrzeugwäsche keine aggres-
siven Reinigungsmittel, keine
chemischen Reiniger und kein
heißes Wasser. Waschen Sie das
Fahrzeug nicht, wenn die
Karosserie heiß ist oder das
Fahrzeug intensiver Sonnen-
bestrahlung ausgesetzt ist.• Gehen Sie sorgfältig vor, wenn
Sie die Seitenscheiben Ihres
Fahrzeugs waschen.
Besonders bei der Verwendung
eines Hochdruckreinigers.
Wasser könnte durch die
Fenster eindringen, sodass die
Innenausstattung nass werden
könnte.
• Um Schäden an Kunststoff-
bauteilen und Scheinwerfern zu
vermeiden, verwenden Sie
niemals aggressive chemische
Reinigungs- oder Lösemittel.
ANMERKUNG
FAHRZEUGPFLEGE
Nasse Bremsen
Pr

7-96
Wartung
Hochdruckreinigung
• Achten Sie bei der Verwendung
von Hochdruckreinigern auf
ausreichenden Abstand zum
Fahrzeug.
Zu wenig Abstand oder zu viel
Druck kann dazu führen, dass
Bauteile beschädigt werden oder
Wasser in das Fahrzeug eindringt.
• Richten Sie den Strahl des
Hochdruckreinigers nicht unmittel-
bar auf Kameras oder Sensoren.
Der durch den hohen Druck
verursachte Impuls kann zu
Fehlfunktionen führen.
• Richten Sie den Strahl des Hoch-
druckreinigers nicht auf Steck-
verbinder oder auf Faltenbälge und
Verkleidungen aus Gummi oder
Kunststoff, da diese Bauteile
andernfalls durch den hohen Druck
beschädigt werden können.• Das Waschen mit Wasser im
Motorraum einschließlich Hoch-
druckwäsche mit Wasser kann
Fehlfunktionen der Stromkreise
im Motorraum verursachen.
• Lassen Sie Wasser und andere
Flüssigkeiten nicht an elek-
trische/elektronische Bauteile
im Innenraum des Fahrzeugs
gelangen, da diese dadurch
beschädigt werden können.
Fahrzeug wachsen
Eine durchgängige Wachs-
beschichtung dient als Schutz des
Lacks vor Verunreinigung. Schützen
Sie Ihr Fahrzeug, indem Sie es
regelmäßig Wachsen.
Wachsen Sie Ihr Fahrzeug, wenn
das Wasser nicht mehr vom Lack
abperlt.
Waschen und trocknen Sie Ihr
Fahrzeug immer, bevor Sie Wachs
auftragen. Verwenden Sie hoch-
wertigen Flüssigwachs oder
Wachspaste und beachten Sie die
Herstellerhinweise. Wachsen Sie
auch alle metallischen Anbauteile,
um sie zu konservieren und ihren
Glanz zu erhalten.
Beim Beseitigen von Öl, Teer und
anderen Rückständen mit speziellen
Reinigern wird in der Regel auch die
aufgetragene Wachsschicht entfernt.
Wachsen Sie solche Stellen auch
dann nach, wenn das übrige
Fahrzeug keine Wachsbehandlung
benötigt.
ANMERKUNG
OTM058003

7-98
Wartung
Pflege von Leichtmetallfelgen
Leichtmetallfelgen sind mit einem
schützenden Klarlack versiegelt.
• Behandeln Sie Leichtmetall-
felgen nicht mit aggressiven
Reinigungsmitteln, Polituren,
Lösungsmitteln oder Draht-
bürsten.
• Reinigen Sie die Felgen
ausschließlich im abgekühltem
Zustand.
• Verwenden Sie ausschließlich
milde Reinigungsmittel und
spülen Sie gründlich mit klarem
Wasser nach. Achten Sie auch
darauf, dass Sie die Felgen nach
Fahrten nach Streusalzeinfluss
reinigen, damit sie nicht
korrodieren.
• Reinigen Sie die Felgen nicht
mit Hochgeschwindigkeits-
bürsten in Waschanlagen.
• Verwenden Sie keine lauge oder
säurehaltigen Reinigungsmittel.
Korrosionsschutz
So schützen Sie Ihr Fahrzeug vor
Korrosion
Umfassende Korrosionsschutzmaß-
nahmen sind Bestandteil unserer
Bemühungen um höchste Fahrzeug-
qualität. Allerdings sind sie allein
nicht ausreichend. Damit Ihr
Fahrzeug möglichst lang gegen
Korrosion geschützt bleibt, müssen
auch Sie als Halter mitwirken.
Häufige Ursachen für Korrosion
Dies sind die häufigsten Ursachen
für Fahrzeugkorrosion:
• Ansammlungen von Streusalz,
Schmutz und Feuchtigkeit unter
dem Fahrzeug.
• Durchdringung von Lack- oder
Schutzschichten durch Stein-
schlag, Abschürfungen oder
kleinere Kratzer und Beulen, durch
die das ungeschützte Metall
Korrosion ausgesetzt ist.
ANMERKUNG
Prüfen Sie nach einer Fahrzeug-
wäsche bei langsamer Fahrt, ob
die Bremsen nass geworden
sind. Wenn die Bremswirkung
beeinträchtigt ist, trocknen Sie
die Bremsen, indem Sie sie bei
langsamer Vorwärtsfahrt leicht
betätigen.
VORSICHT

7-105
7
Wartung
Aktivkohlebehälter
Kraftstoffdämpfe aus dem Kraftstoff-
tank werden absorbiert und im
Aktivkohlebehälter gespeichert. Bei
laufendem Motor werden die
Kraftstoffdämpfe aus dem Aktiv-
kohlebehälter über ein Spülmagnet-
ventil in den Ansaugtrakt gesaugt.
Spülmagnetventil (PCSV)
Das Spülmagnetventil wird vom
Motorsteuergerät gesteuert. Bei
Leerlaufdrehzahl und niedriger
Kühlmitteltemperatur schließt das
Spülmagnetventil, so dass kein
Kraftstoffdampf in den Motor
gelangt. Wenn der Motor Betriebs-
temperatur erreicht hat, öffnet das
Spülmagnetventil, und die
Kraftstoffdämpfe werden dem Motor
zugeführt.
3. System der Abgasreinigung
Bei der Abgasreinigung kommt ein
äußerst wirkungsvolles System zum
Einsatz, das den Schadstoffausstoß
begrenzt, ohne die Fahrzeugleistung
zu beeinträchtigen.
Sicherheitshinweise für den
Umgang mit Abgasen
(Kohlenmonoxyd)
• Kohlenmonoxyd ist eines der im
Abgas enthaltenen Gase. Wenn
Sie im Innenraum Ihres Fahrzeugs
Abgasgeruch feststellen, lassen
Sie das Fahrzeug umgehend
prüfen und instand setzen. Wenn
Sie jemals den Eindruck haben,
dass Abgase in den Innenraum
Ihres Fahrzeugs eindringen, fahren
Sie nur mit vollständig geöffneten
Fenstern. Lassen Sie Ihr Fahrzeug
umgehend prüfen und instand
setzen.Die Abgase des Motors
enthalten Kohlenmonoxid (CO),
das nicht eingeatmet werden
darf. Es ist gefährlich und
könnte tödlich sein, wenn es
eingeatmet wird. Beachten Sie
die folgenden Hinweise zur
Vermeidung von Kohlen-
monoxidvergiftungen.
VORSICHT

7-106
Wartung
• Lassen Sie den Motor nicht länger
als es zum Herein- oder Heraus-
fahren nötig ist in geschlossenen
Räumen (z. B. Garagen) oder in
Räumen mit unzureichender
Belüftung laufen.
• Wenn das Fahrzeug im Freien und
bei laufendem Motor längere Zeit
angehalten wird, stellen Sie die
Belüftung nach Bedarf so ein,
dass dem Innenraum Frischluft
zugeführt wird.
• Bleiben Sie bei stehendem
Fahrzeug und laufendem Motor
nicht übermäßig lange im Fahr-
zeug sitzen.
• Wenn der Motor abstirbt oder nicht
anspringt, können anhaltende
Anlassversuche zu Beschädigun-
gen des Abgasregelsystems
führen.
Sicherheitshinweise
für Katalysatoren
(ausstattungsabhängig)
•Unter einem Fahrzeug befind-
liche Gegenstände können
von einer heißen Auspuff-
anlage in Brand gesetzt
werden. Wenn sich
entflammbare Gegenstände
wie Gras, Vegetation, Papier,
Laub usw. auf dem Boden
befinden, parken Sie das
Fahrzeug nicht in der Nähe
oder darüber, lassen Sie es
nicht mit laufendem Motor in
der Nähe oder darüber stehen
und fahren Sie nicht darüber
hinweg.
VORSICHT
•Bei laufendem Motor sowie
unmittelbar nach dem
Abstellen des Motors sind die
Auspuffanlage und der
Katalysator extrem heiß.
Kommen Sie nicht in die Nähe
der Auspuffanlage und des
Katalysators. Andernfalls
drohen Verbrennungen.
Entfernen Sie nicht das um
die Auspuffanlage montierte
Kühlblech, versiegeln Sie
nicht den Unterboden des
Fahrzeugs und tragen Sie
keinen Korrosionsschutz-
anstrich auf. Andernfalls
besteht möglicherweise
Brandgefahr.
