2019 Hyundai Nexo Manuel du propriétaire (in French)


(QWUHWLHQ
Unité : mm (pouces)

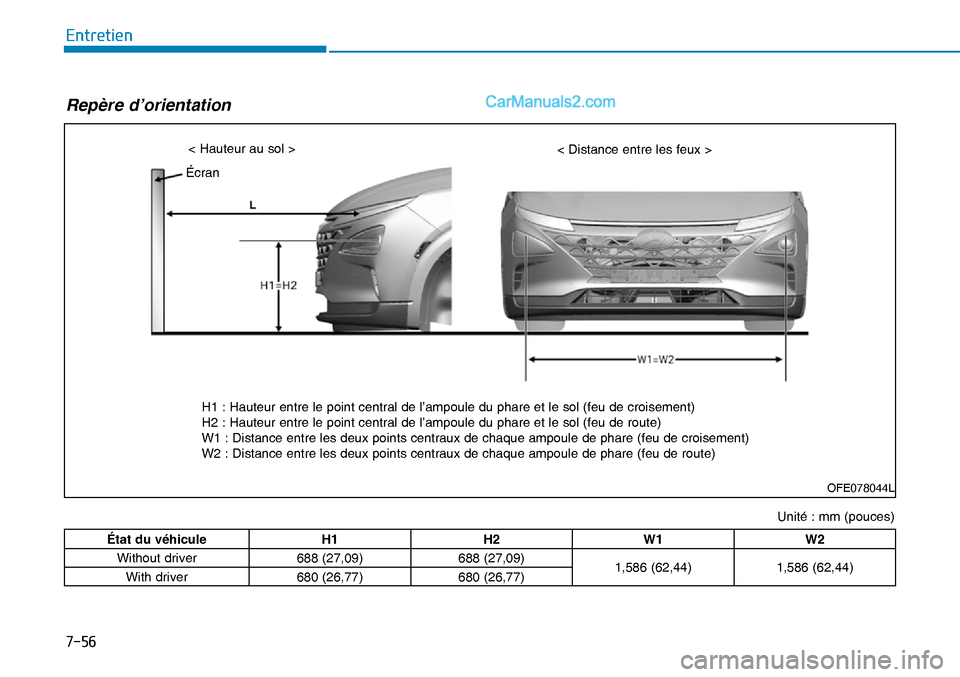

Repère d’orientation
État du véhicule H1 H2 W1 W2
Without driver 688 (27,09) 688 (27,09)
1,586 (62,44) 1,586 (62,44)
With driver 680 (26,77) 680 (26,77)
OFE078044L
H1 : Hauteur entre le point central de l’ampoule du phare et le sol (feu de croisement)
H2 : Hauteur entre le point central de l’ampoule du phare et le sol (feu de route)
W1 : Distance entre les deux points centraux de chaque ampoule de phare (feu de croisement)
W2 : Distance entre les deux points centraux de chaque ampoule de phare (feu de route) < Distance entre les feux > < Hauteur au sol >
Écran



(QWUHWLHQ

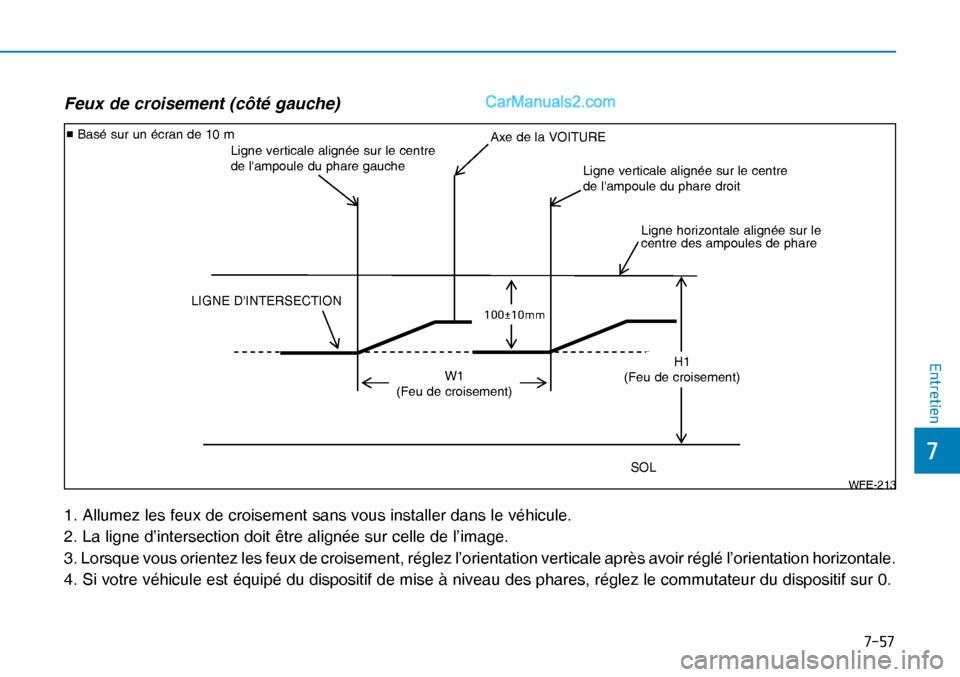

Feux de croisement (côté gauche)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d’intersection doit être alignée sur celle de l’image.
3. Lorsque vous orientez les feux de croisement, réglez l’orientation verticale après avoir réglé l’orientation horizontale.
4. Si votre véhicule est équipé du dispositif de mise à niveau des phares, réglez le commutateur du dispositif sur 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XW2II/LQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

hPP
+
/RZEHDP
/RZ%($0
WFE-213

v
Basé sur un écran de 10 m
Ligne verticale alignée sur le centre
de l'ampoule du phare gauche
LIGNE D'INTERSECTION
Axe de la VOITURE
Ligne verticale alignée sur le centre
de l'ampoule du phare droit
Ligne horizontale alignée sur le
centre des ampoules de phare
W1
(Feu de croisement)H1
(Feu de croisement)
SOL


(QWUHWLHQ

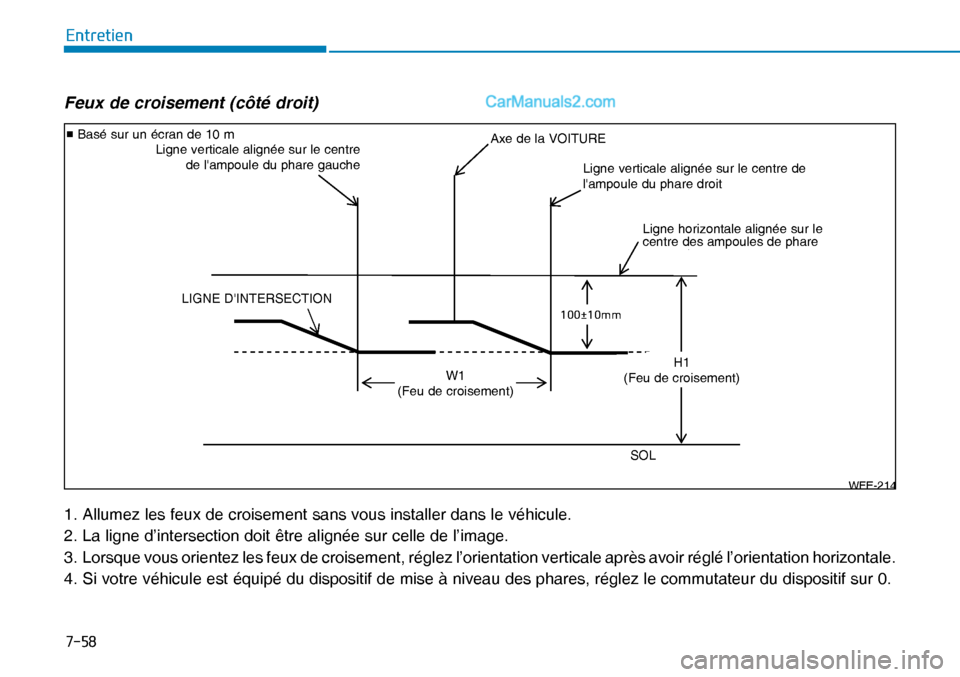

Feux de croisement (côté droit)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d’intersection doit être alignée sur celle de l’image.
3. Lorsque vous orientez les feux de croisement, réglez l’orientation verticale après avoir réglé l’orientation horizontale.
4. Si votre véhicule est équipé du dispositif de mise à niveau des phares, réglez le commutateur du dispositif sur 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XW2II/LQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

hPP
+
/%($0
/%($0
WFE-214

v
Basé sur un écran de 10 m
LIGNE D'INTERSECTION
W1
(Feu de croisement)
Axe de la VOITURE
Ligne verticale alignée sur le centre de
l'ampoule du phare droit
Ligne horizontale alignée sur le
centre des ampoules de phare
H1
(Feu de croisement)
SOL
Ligne verticale alignée sur le centre
de l'ampoule du phare gauche



(QWUHWLHQ

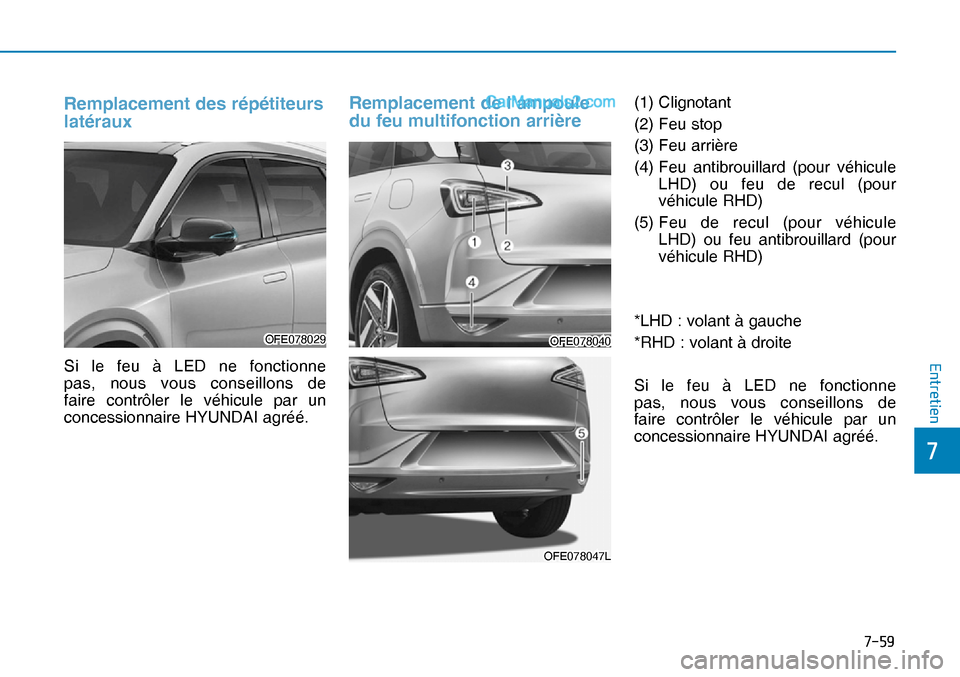

Remplacement des répétiteurs
latéraux
Si le feu à LED ne fonctionne
pas, nous vous conseillons de
faire contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
Remplacement de l’ampoule
du feu multifonction arrière(1) Clignotant
(2) Feu stop
(3) Feu arrière
(4) Feu antibrouillard (pour véhicule
LHD) ou feu de recul (pour
véhicule RHD)
(5) Feu de recul (pour véhicule
LHD) ou feu antibrouillard (pour
véhicule RHD)
*LHD : volant à gauche
*RHD : volant à droite
Si le feu à LED ne fonctionne
pas, nous vous conseillons de
faire contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
OFE078029OFE078029OFE078040OFE078040
OFE078047LOFE078047L


(QWUHWLHQ

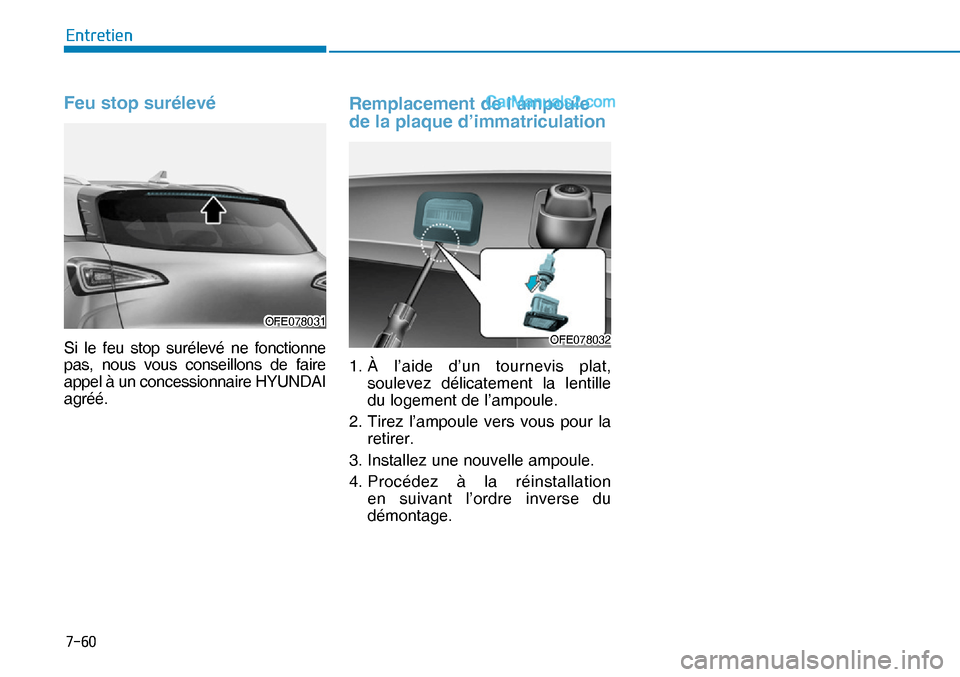

Feu stop surélevé
Si le feu stop surélevé ne fonctionne
pas, nous vous conseillons de faire
appel à un concessionnaire HYUNDAI
agréé.
Remplacement de l’ampoule
de la plaque d’immatriculation
1. À l’aide d’un tournevis plat,
soulevez délicatement la lentille
du logement de l’ampoule.
2. Tirez l’ampoule vers vous pour la
retirer.
3. Installez une nouvelle ampoule.
4. Procédez à la réinstallation
en suivant l’ordre inverse du
démontage.
OFE078032OFE078032
OFE078031OFE078031



(QWUHWLHQOFE078033OFE078033
OAEE076027OAEE076027

v
Liseuse

v
Plafonnier (Type A)

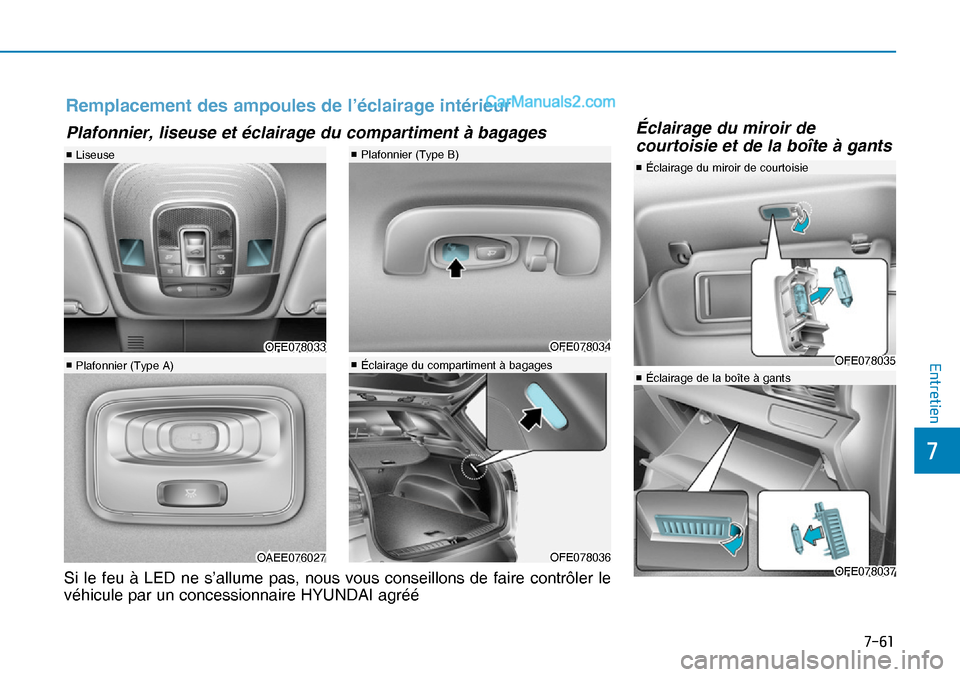

Plafonnier, liseuse et éclairage du compartiment à bagages
Remplacement des ampoules de l’éclairage intérieur
OFE078034OFE078034
OFE078036OFE078036

v
Plafonnier (Type B)

v
Éclairage du compartiment à bagages
Si le feu à LED ne s’allume pas, nous vous conseillons de faire contrôler le
véhicule par un concessionnaire HYUNDAI agréé

v
Éclairage du miroir de courtoisie
OFE078035OFE078035
v
Éclairage de la boîte à gants
OFE078037OFE078037
Éclairage du miroir de
courtoisie et de la boîte à gants


(QWUHWLHQ
(175(7,(1(7$63(&7

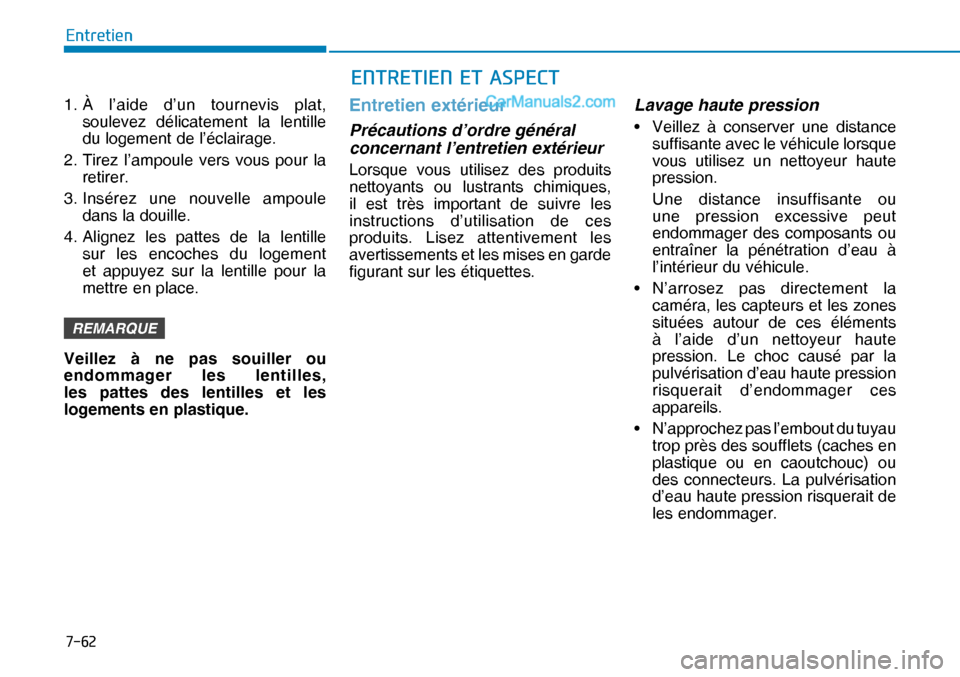

1. À l’aide d’un tournevis plat,
soulevez délicatement la lentille
du logement de l’éclairage.
2. Tirez l’ampoule vers vous pour la
retirer.
3. Insérez une nouvelle ampoule
dans la douille.
4. Alignez les pattes de la lentille
sur les encoches du logement
et appuyez sur la lentille pour la
mettre en place.
REMARQUE
Veillez à ne pas souiller ou
endommager les lentilles,
les pattes des lentilles et les
logements en plastique.
Entretien extérieur
Précautions d’ordre général
concernant l’entretien extérieur
Lorsque vous utilisez des produits
nettoyants ou lustrants chimiques,
il est très important de suivre les
instructions d’utilisation de ces
produits. Lisez attentivement les
avertissements et les mises en garde
figurant sur les étiquettes.
Lavage haute pression
• Veillez à conserver une distance
suffisante avec le véhicule lorsque
vous utilisez un nettoyeur haute
pression.
Une distance insuffisante ou
une pression excessive peut
endommager des composants ou
entraîner la pénétration d’eau à
l’intérieur du véhicule.
• N’arrosez pas directement la
caméra, les capteurs et les zones
situées autour de ces éléments
à l’aide d’un nettoyeur haute
pression. Le choc causé par la
pulvérisation d’eau haute pression
risquerait d’endommager ces
appareils.
• N’approchez pas l’embout du tuyau
trop près des soufflets (caches en
plastique ou en caoutchouc) ou
des connecteurs. La pulvérisation
d’eau haute pression risquerait de
les endommager.



(QWUHWLHQ

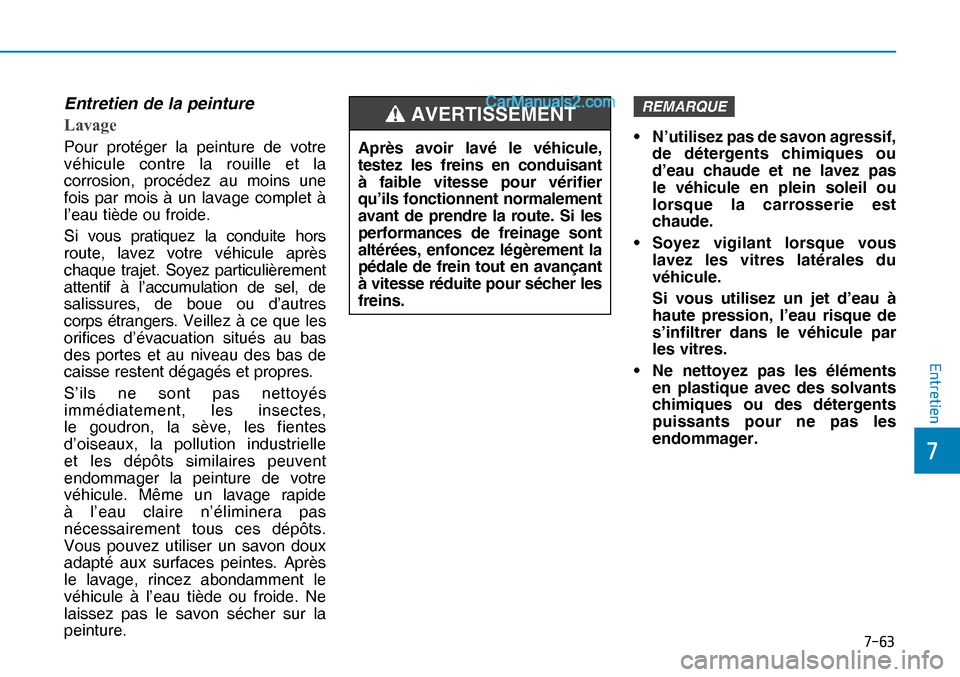

Entretien de la peinture
Lavage
Pour protéger la peinture de votre
véhicule contre la rouille et la
corrosion, procédez au moins une
fois par mois à un lavage complet à
l’eau tiède ou froide.
Si vous pratiquez la conduite hors
route, lavez votre véhicule après
chaque trajet. Soyez particulièrement
attentif à l’accumulation de sel, de
salissures, de boue ou d’autres
corps étrangers. Veillez à ce que les
orifices d’évacuation situés au bas
des portes et au niveau des bas de
caisse restent dégagés et propres.
S’ils ne sont pas nettoyés
immédiatement, les insectes,
le goudron, la sève, les fientes
d’oiseaux, la pollution industrielle
et les dépôts similaires peuvent
endommager la peinture de votre
véhicule. Même un lavage rapide
à l’eau claire n’éliminera pas
nécessairement tous ces dépôts.
Vous pouvez utiliser un savon doux
adapté aux surfaces peintes. Après
le lavage, rincez abondamment le
véhicule à l’eau tiède ou froide. Ne
laissez pas le savon sécher sur la
peinture.
REMARQUE
• N’utilisez pas de savon agressif,
de détergents chimiques ou
d’eau chaude et ne lavez pas
le véhicule en plein soleil ou
lorsque la carrosserie est
chaude.
• Soyez vigilant lorsque vous
lavez les vitres latérales du
véhicule.
Si vous utilisez un jet d’eau à
haute pression, l’eau risque de
s’infiltrer dans le véhicule par
les vitres.
• Ne nettoyez pas les éléments
en plastique avec des solvants
chimiques ou des détergents
puissants pour ne pas les
endommager. Après avoir lavé le véhicule,
testez les freins en conduisant
à faible vitesse pour vérifier
qu’ils fonctionnent normalement
avant de prendre la route. Si les
performances de freinage sont
altérées, enfoncez légèrement la
pédale de frein tout en avançant
à vitesse réduite pour sécher les
freins.
AVERTISSEMENT
