Mode FCEV
Activation du mode FCEV
Pour accéder au mode FCEV, sélectionnez FCEV dans
le menu ou sélectionnez le menu FCEV sur l’écran
d’accueil du système AVN.
Pour en savoir plus sur le mode FCEV, consultez le
manuel du système de navigation DIS fourni séparément.
Écran de menu du mode FCEV
1. Reachable Range (Périmètre) : affiche sur la carte le
périmètre accessible en fonction de l’autonomie.
2. Fuel cell monitoring (Suivi pile à combustible) :
affiche les informations sur la batterie et le flux de
transmission d’énergie entre les composants.
3. Conduite ECO : affiche les informations sur la
consommation de carburant et sur la contribution
environnementale.
4. Management (Gestion) : affiche l’état du réservoir
d’hydrogène (avertissement) et le réglage FCEV
Route (Itinéraire FCEV).
OFEQ018017LOFEQ018019L
OFEQ018018L
)($785(62))&(9&217


6\VWªPHPXOWLP«GLD
i Information
Des informations détaillées sont
disponibles dans le manuel du système
de navigation fourni séparément.
Mode mains libres Bluetooth®
Wireless Technology
La technologie Bluetooth® Wireless
Technology vous permet d’utiliser
votre téléphone sans le brancher.(1) Bouton d’appel/de réponse
(2) Bouton de fin d’appel
(3) Microphone
AVN : vous trouverez des
informations détaillées sur le
mode mains libres Bluetooth
®
Wireless Technology dans le
manuel fourni séparément.
Système audio/vidéo/de
navigation (AVN)
Vous trouverez des informations
détaillées sur le système AVN dans
le manuel du système de navigation
fourni séparément.OFE048428LOFE048428L
OFE048091OFE048091



(QWUHWLHQ

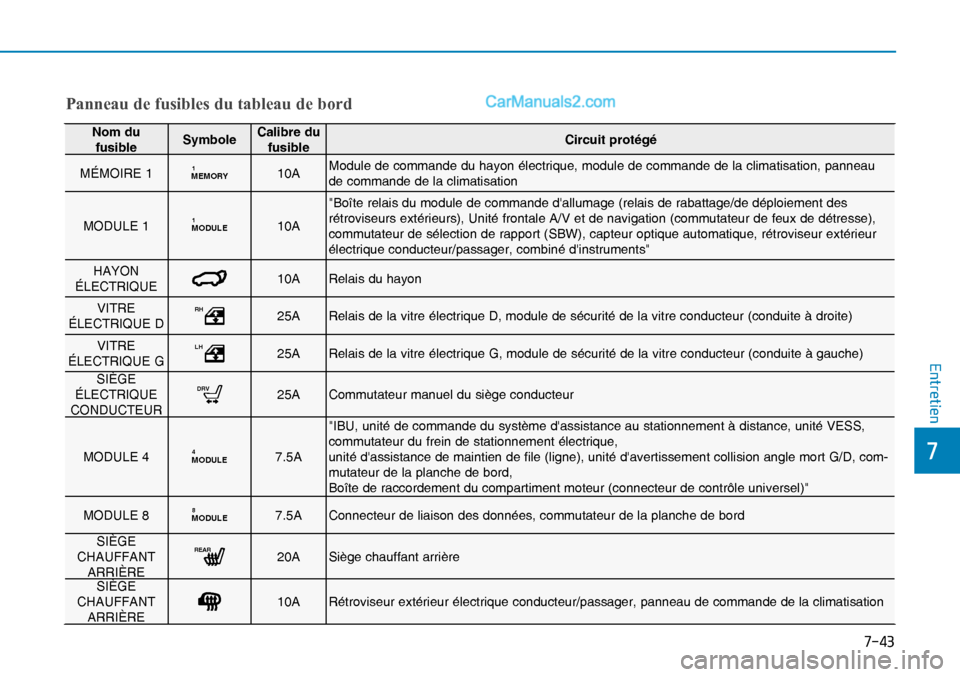

Panneau de fusibles du tableau de bord
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
MÉMOIRE 1
MEMORY110AModule de commande du hayon électrique, module de commande de la climatisation, panneau
de commande de la climatisation
MODULE 1
MODULE110A"Boîte relais du module de commande d'allumage (relais de rabattage/de déploiement des
rétroviseurs extérieurs), Unité frontale A/V et de navigation (commutateur de feux de détresse),
commutateur de sélection de rapport (SBW), capteur optique automatique, rétroviseur extérieur
électrique conducteur/passager, combiné d'instruments"
HAYON
ÉLECTRIQUE
10A Relais du hayon
VITRE
ÉLECTRIQUE D
RH25A Relais de la vitre électrique D, module de sécurité de la vitre conducteur (conduite à droite)
VITRE
ÉLECTRIQUE G
LH25A Relais de la vitre électrique G, module de sécurité de la vitre conducteur (conduite à gauche)
SIÈGE
ÉLECTRIQUE
CONDUCTEUR
DRV25A Commutateur manuel du siège conducteur
MODULE 4
MODULE47.5A"IBU, unité de commande du système d'assistance au stationnement à distance, unité VESS,
commutateur du frein de stationnement électrique,
unité d'assistance de maintien de file (ligne), unité d'avertissement collision angle mort G/D, com-
mutateur de la planche de bord,
Boîte de raccordement du compartiment moteur (connecteur de contrôle universel)"
MODULE 8
MODULE87.5A Connecteur de liaison des données, commutateur de la planche de bord
SIÈGE
CHAUFFANT
ARRIÈRE
REAR20A Siège chauffant arrière
SIÈGE
CHAUFFANT
ARRIÈRE
10A Rétroviseur extérieur électrique conducteur/passager, panneau de commande de la climatisation


(QWUHWLHQ

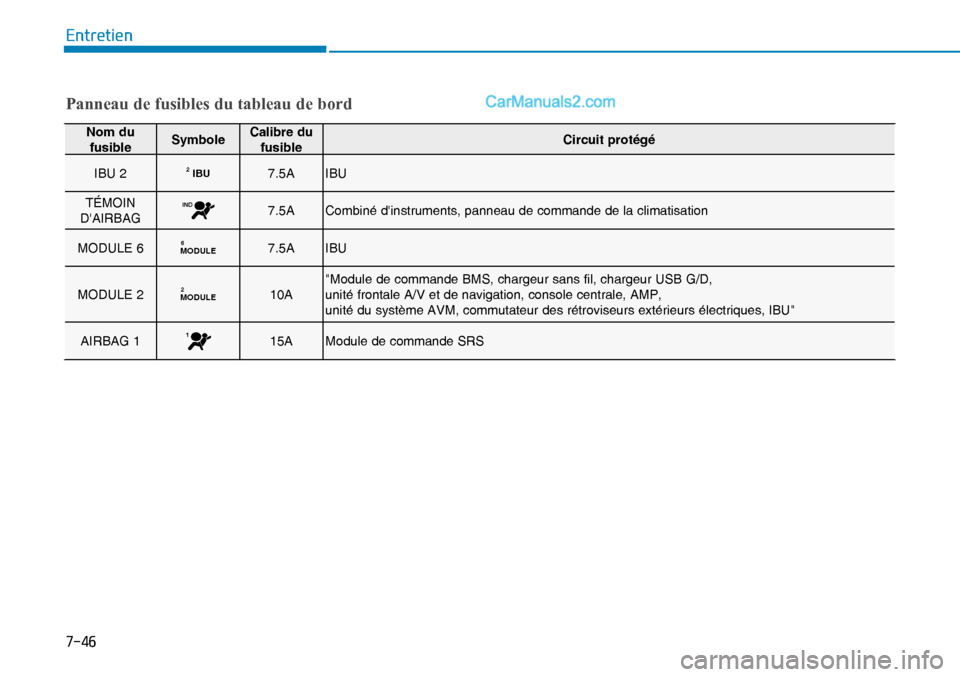

Panneau de fusibles du tableau de bord
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
IBU 2
IBU27.5A IBU
TÉMOIN
D'AIRBAG
IND7.5A Combiné d'instruments, panneau de commande de la climatisation
MODULE 6
MODULE67.5A IBU
MODULE 2
MODULE210A"Module de commande BMS, chargeur sans fil, chargeur USB G/D,
unité frontale A/V et de navigation, console centrale, AMP,
unité du système AVM, commutateur des rétroviseurs extérieurs électriques, IBU"
AIRBAG 1
115A Module de commande SRS
