(QWUHWLHQ
Panneau de fusibles du tableau de bord
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
MÉMOIRE 1
MEMORY110AModule de commande du hayon électrique, module de commande de la climatisation, panneau
de commande de la climatisation
MODULE 1
MODULE110A"Boîte relais du module de commande d'allumage (relais de rabattage/de déploiement des
rétroviseurs extérieurs), Unité frontale A/V et de navigation (commutateur de feux de détresse),
commutateur de sélection de rapport (SBW), capteur optique automatique, rétroviseur extérieur
électrique conducteur/passager, combiné d'instruments"
HAYON
ÉLECTRIQUE
10A Relais du hayon
VITRE
ÉLECTRIQUE D
RH25A Relais de la vitre électrique D, module de sécurité de la vitre conducteur (conduite à droite)
VITRE
ÉLECTRIQUE G
LH25A Relais de la vitre électrique G, module de sécurité de la vitre conducteur (conduite à gauche)
SIÈGE
ÉLECTRIQUE
CONDUCTEUR
DRV25A Commutateur manuel du siège conducteur
MODULE 4
MODULE47.5A"IBU, unité de commande du système d'assistance au stationnement à distance, unité VESS,
commutateur du frein de stationnement électrique,
unité d'assistance de maintien de file (ligne), unité d'avertissement collision angle mort G/D, com-
mutateur de la planche de bord,
Boîte de raccordement du compartiment moteur (connecteur de contrôle universel)"
MODULE 8
MODULE87.5A Connecteur de liaison des données, commutateur de la planche de bord
SIÈGE
CHAUFFANT
ARRIÈRE
REAR20A Siège chauffant arrière
SIÈGE
CHAUFFANT
ARRIÈRE
10A Rétroviseur extérieur électrique conducteur/passager, panneau de commande de la climatisation


(QWUHWLHQ

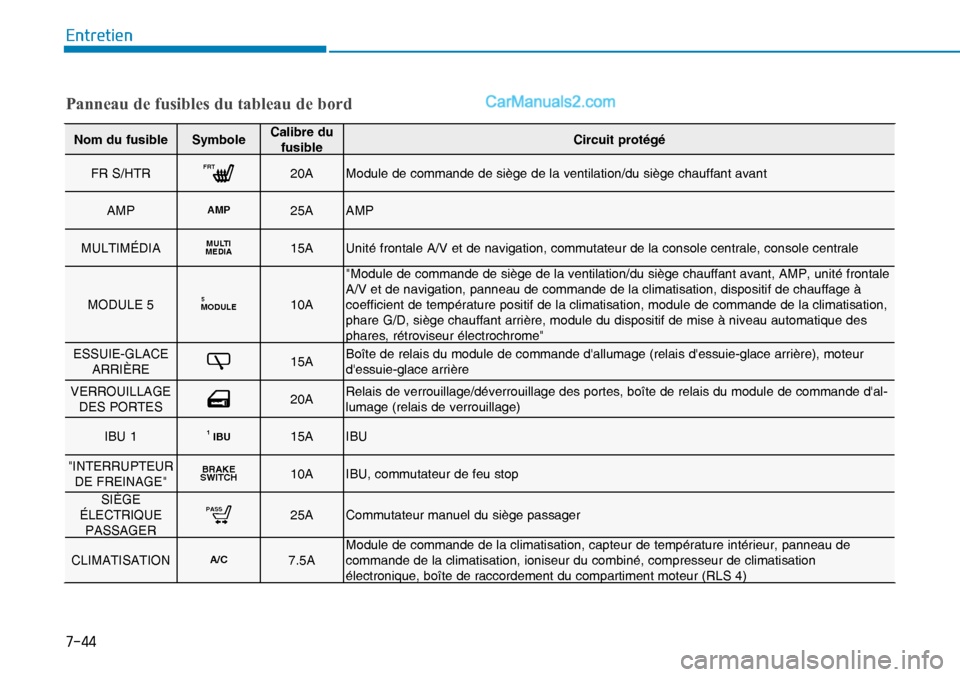

Panneau de fusibles du tableau de bord
Nom du fusible SymboleCalibre du
fusibleCircuit protégé
FR S/HTR
FRT20A Module de commande de siège de la ventilation/du siège chauffant avant
AMP
AMP25A AMP
MULTIMÉDIA
MULTI
MEDIA15A Unité frontale A/V et de navigation, commutateur de la console centrale, console centrale
MODULE 5
MODULE510A"Module de commande de siège de la ventilation/du siège chauffant avant, AMP, unité frontale
A/V et de navigation, panneau de commande de la climatisation, dispositif de chauffage à
coefficient de température positif de la climatisation, module de commande de la climatisation,
phare G/D, siège chauffant arrière, module du dispositif de mise à niveau automatique des
phares, rétroviseur électrochrome"
ESSUIE-GLACE
ARRIÈRE
15ABoîte de relais du module de commande d'allumage (relais d'essuie-glace arrière), moteur
d'essuie-glace arrière
VERROUILLAGE
DES PORTES
20ARelais de verrouillage/déverrouillage des portes, boîte de relais du module de commande d'al-
lumage (relais de verrouillage)
IBU 1
IBU115A IBU
"INTERRUPTEUR
DE FREINAGE"
BRAKE
SWITCH10A IBU, commutateur de feu stop
SIÈGE
ÉLECTRIQUE
PASSAGER
PASS25A Commutateur manuel du siège passager
CLIMATISATION
A/C7.5AModule de commande de la climatisation, capteur de température intérieur, panneau de
commande de la climatisation, ioniseur du combiné, compresseur de climatisation
électronique, boîte de raccordement du compartiment moteur (RLS 4)


(QWUHWLHQ
Panneau de fusibles du tableau de bord
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
IBU 2
IBU27.5A IBU
TÉMOIN
D'AIRBAG
IND7.5A Combiné d'instruments, panneau de commande de la climatisation
MODULE 6
MODULE67.5A IBU
MODULE 2
MODULE210A"Module de commande BMS, chargeur sans fil, chargeur USB G/D,
unité frontale A/V et de navigation, console centrale, AMP,
unité du système AVM, commutateur des rétroviseurs extérieurs électriques, IBU"
AIRBAG 1
115A Module de commande SRS
