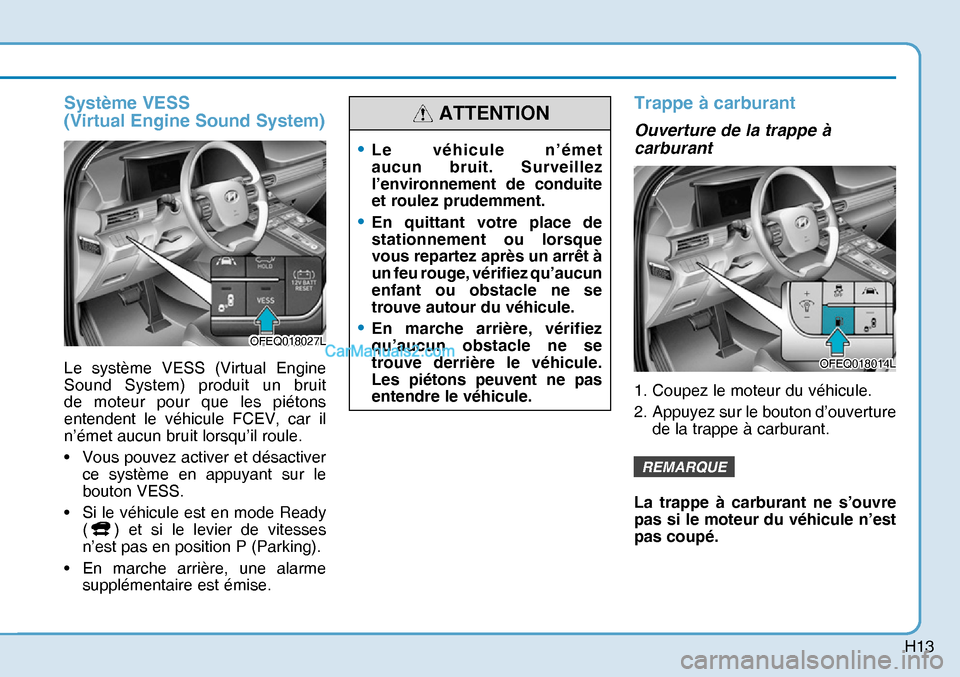

H13
Système VESS
(Virtual Engine Sound System)
Le système VESS (Virtual Engine
Sound System) produit un bruit
de moteur pour que les piétons
entendent le véhicule FCEV, car il
n’émet aucun bruit lorsqu’il roule.
• Vous pouvez activer et désactiver
ce système en appuyant sur le
bouton VESS.
• Si le véhicule est en mode Ready
(
) et si le levier de vitesses
n’est pas en position P (Parking).
• En marche arrière, une alarme
supplémentaire est émise.
Trappe à carburant
Ouverture de la trappe à
carburant
1. Coupez le moteur du véhicule.
2. Appuyez sur le bouton d’ouverture
de la trappe à carburant.
REMARQUE
La trappe à carburant ne s’ouvre
pas si le moteur du véhicule n’est
pas coupé.
OFEQ018014LOFEQ018014L
OFEQ018027LOFEQ018027L
• Le véhicule n’émet
aucun bruit. Surveillez
l’environnement de conduite
et roulez prudemment.
• En quittant votre place de
stationnement ou lorsque
vous repartez après un arrêt à
un feu rouge, vérifiez qu’aucun
enfant ou obstacle ne se
trouve autour du véhicule.
• En marche arrière, vérifiez
qu’aucun obstacle ne se
trouve derrière le véhicule.
Les piétons peuvent ne pas
entendre le véhicule.
ATTENTION

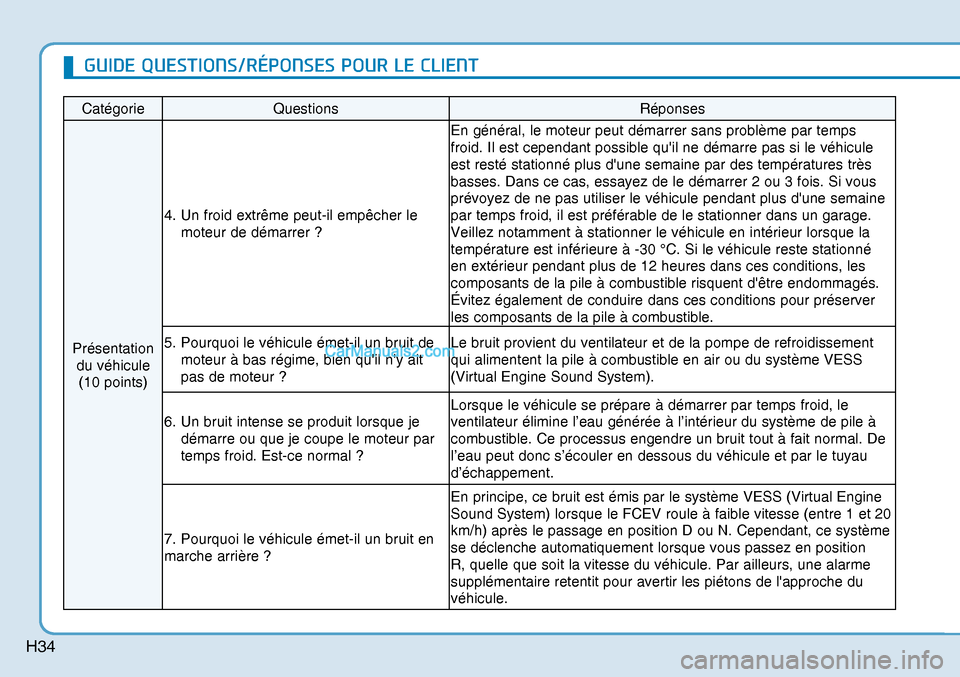

H34
Catégorie Questions Réponses
Présentation
du véhicule
(10 points) 4. Un froid extrême peut-il empêcher le
moteur de démarrer ? En général, le moteur peut démarrer sans problème par temps
froid. Il est cependant possible qu'il ne démarre pas si le véhicule
est resté stationné plus d'une semaine par des températures très
basses. Dans ce cas, essayez de le démarrer 2 ou 3 fois. Si vous
prévoyez de ne pas utiliser le véhicule pendant plus d'une semaine
par temps froid, il est préférable de le stationner dans un garage.
Veillez notamment à stationner le véhicule en intérieur lorsque la
température est inférieure à -30 °C. Si le véhicule reste stationné
en extérieur pendant plus de 12 heures dans ces conditions, les
composants de la pile à combustible risquent d'être endommagés.
Évitez également de conduire dans ces conditions pour préserver
les composants de la pile à combustible.
5. Pourquoi le véhicule émet-il un bruit de
moteur à bas régime, bien qu'il n'y ait
pas de moteur ? Le bruit provient du ventilateur et de la pompe de refroidissement
qui alimentent la pile à combustible en air ou du système VESS
(Virtual Engine Sound System).
6. Un bruit intense se produit lorsque je
démarre ou que je coupe le moteur par
temps froid. Est-ce normal ?Lorsque le véhicule se prépare à démarrer par temps froid, le
ventilateur élimine l’eau générée à l’intérieur du système de pile à
combustible. Ce processus engendre un bruit tout à fait normal. De
l’eau peut donc s’écouler en dessous du véhicule et par le tuyau
d’échappement.
7. Pourquoi le véhicule émet-il un bruit en
marche arrière ? En principe, ce bruit est émis par le système VESS (Virtual Engine
Sound System) lorsque le FCEV roule à faible vitesse (entre 1 et 20
km/h) après le passage en position D ou N. Cependant, ce système
se déclenche automatiquement lorsque vous passez en position
R, quelle que soit la vitesse du véhicule. Par ailleurs, une alarme
supplémentaire retentit pour avertir les piétons de l'approche du
véhicule.
*8,'(48(67,2165



(QWUHWLHQ
Panneau de fusibles du compartiment du module de puissance à pile à combustible
Nom du fusible SymboleCalibre du
fusibleCircuit protégé
BOÎTE DE
RACCORDEMENT
HAUTE TENSION
HVJB
LV15A Boîte de raccordement haute tension
RCU
RCU15A"Module de déploiement automatique des poignées de porte conducteur/passager,
module de déploiement automatique des poignées de porte arrière G/D"
TRAPPE À
CARBURANT
FUEL
DOOR
OPEN7.5A Boîte de relais du module de commande d'allumage (relais de trappe à carburant)
LEVIER
ÉLECTRONIQUE
E-
SHIFTER40A Boîte de raccordement du compartiment moteur (RLS 7)
ONDULEUR
INVERTER30A Non utilisé
DÉSEMBUAGE
ARRIÈRE
40A Boîte de raccordement du compartiment moteur (RLS 18)
BATT 1
150A"Boîte de raccordement de l'ICU [(Fusibles - F3, F9, F11, F18, F19, F20, F25),
relais de coupure automatique en cas de courant de fuite]"
HAYON
ÉLECTRIQUE
30A Module de hayon électrique
ESSUIE-GLACE
AVANT
30A Moteur d'essuie-glace avant
CSP
COOLING
STACK
PUMP10A Pompe à liquide de refroidissement pour pile à combustible (CSP)
ALARME ANTIVOL
10A Boîte de raccordement du compartiment moteur (RLS 2)
