7-55
7
Entretien

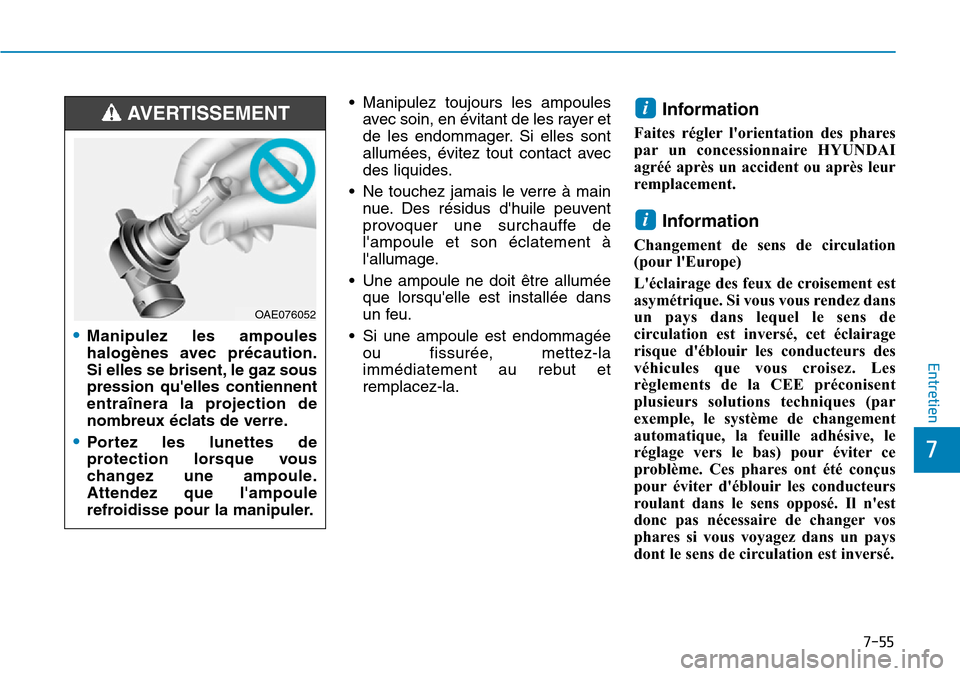

• Manipulez toujours les ampoules
avec soin, en évitant de les rayer et
de les endommager. Si elles sont
allumées, évitez tout contact avec
des liquides.
• Ne touchez jamais le verre à main
nue. Des résidus d'huile peuvent
provoquer une surchauffe de
l'ampoule et son éclatement à
l'allumage.
• Une ampoule ne doit être allumée
que lorsqu'elle est installée dans
un feu.
• Si une ampoule est endommagée
ou fissurée, mettez-la
immédiatement au rebut et
remplacez-la.Information
Faites régler l'orientation des phares
par un concessionnaire HYUNDAI
agréé après un accident ou après leur
remplacement.
Information
Changement de sens de circulation
(pour l'Europe)
L'éclairage des feux de croisement est
asymétrique. Si vous vous rendez dans
un pays dans lequel le sens de
circulation est inversé, cet éclairage
risque d'éblouir les conducteurs des
véhicules que vous croisez. Les
règlements de la CEE préconisent
plusieurs solutions techniques (par
exemple, le système de changement
automatique, la feuille adhésive, le
réglage vers le bas) pour éviter ce
problème. Ces phares ont été conçus
pour éviter d'éblouir les conducteurs
roulant dans le sens opposé. Il n'est
donc pas nécessaire de changer vos
phares si vous voyagez dans un pays
dont le sens de circulation est inversé.
i
i
•Manipulez les ampoules
halogènes avec précaution.
Si elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez les lunettes de
protection lorsque vous
changez une ampoule.
Attendez que l'ampoule
refroidisse pour la manipuler.
AVERTISSEMENT
OAE076052

7-56
Entretien

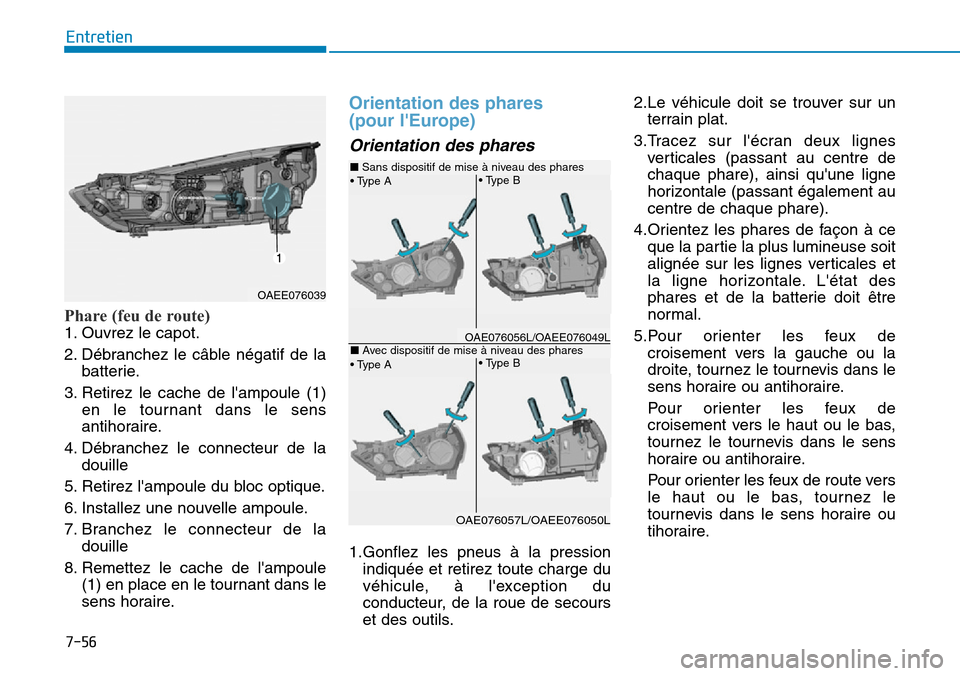

Phare (feu de route)
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez le cache de l'ampoule (1)
en le tournant dans le sens
antihoraire.
4. Débranchez le connecteur de la
douille
5. Retirez l'ampoule du bloc optique.
6. Installez une nouvelle ampoule.
7. Branchez le connecteur de la
douille
8. Remettez le cache de l'ampoule
(1) en place en le tournant dans le
sens horaire.
Orientation des phares
(pour l'Europe)
Orientation des phares
1.Gonflez les pneus à la pression
indiquée et retirez toute charge du
véhicule, à l'exception du
conducteur, de la roue de secours
et des outils.2.Le véhicule doit se trouver sur un
terrain plat.
3.Tracez sur l'écran deux lignes
verticales (passant au centre de
chaque phare), ainsi qu'une ligne
horizontale (passant également au
centre de chaque phare).
4.Orientez les phares de façon à ce
que la partie la plus lumineuse soit
alignée sur les lignes verticales et
la ligne horizontale. L'état des
phares et de la batterie doit être
normal.
5.Pour orienter les feux de
croisement vers la gauche ou la
droite, tournez le tournevis dans le
sens horaire ou antihoraire.
Pour orienter les feux de
croisement vers le haut ou le bas,
tournez le tournevis dans le sens
horaire ou antihoraire.
Pour orienter les feux de route vers
le haut ou le bas, tournez le
tournevis dans le sens horaire ou
tihoraire.
OAEE076039
• Type A• Type B
• Type B
• Type A
OAE076056L/OAEE076049L
■Sans dispositif de mise à niveau des phares
OAE076057L/OAEE076050L
■Avec dispositif de mise à niveau des phares

7-57
7
Entretien
Unité : mm (pouces)

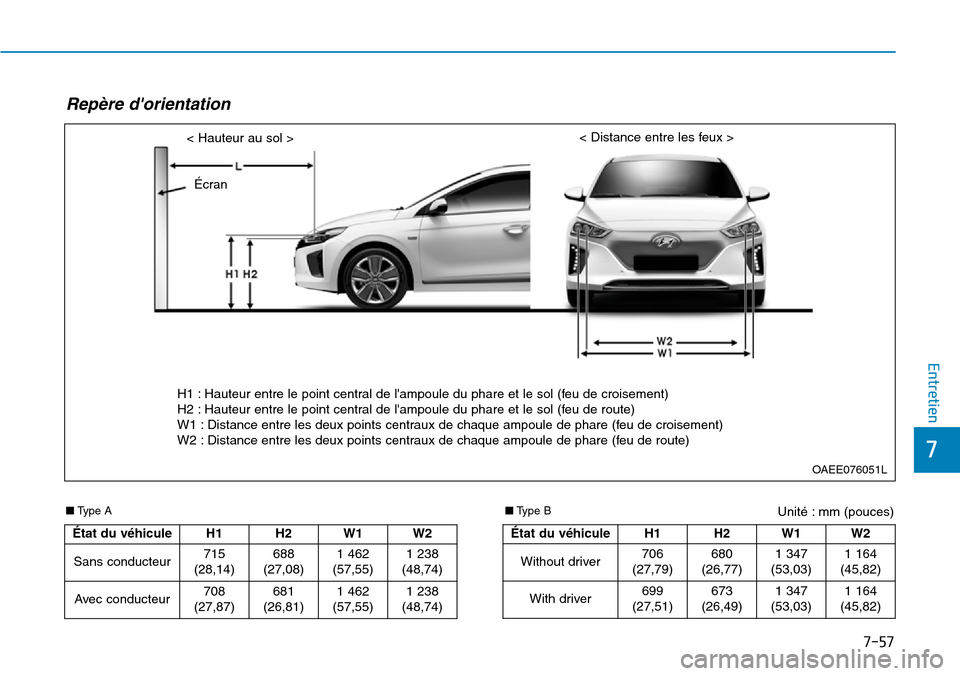

Repère d'orientation
OAEE076051L
H1 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de croisement)
H2 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de route)
W1 : Distance entre les deux points centraux de chaque ampoule de phare (feu de croisement)
W2 : Distance entre les deux points centraux de chaque ampoule de phare (feu de route)
Écran < Hauteur au sol >< Distance entre les feux >
■Type A
État du véhicule H1 H2W1 W2
Sans conducteur715
(28,14)688
(27,08)
1 462
(57,55)1 238
(48,74)
Avec conducteur708
(27,87)681
(26,81)
1 462
(57,55)1 238
(48,74)
■Type B
État du véhicule H1 H2W1 W2
Without driver706
(27,79)680
(26,77)
1 347
(53,03)1 164
(45,82)
With driver699
(27,51)673
(26,49)
1 347
(53,03)1 164
(45,82)

7-58
Entretien
Feux de croisement (côté gauche)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Si votre véhicule est équipé du dispositif de mise à niveau des phares, réglez le commutateur du dispositif sur 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076052L
Ligne verticale alignée sur le centre de
l'ampoule du phare gauche
LIGNE D'INTERSECTION
Axe de la VOITURE
Ligne verticale alignée sur le centre de
l'ampoule du phare droit
Ligne horizontale alignée sur le centre des
ampoules de phare
W1
(Feu de croisement)H1
(Feu de croisement)
SOL
■Basé sur un écran de 10 m

7-59
7
Entretien

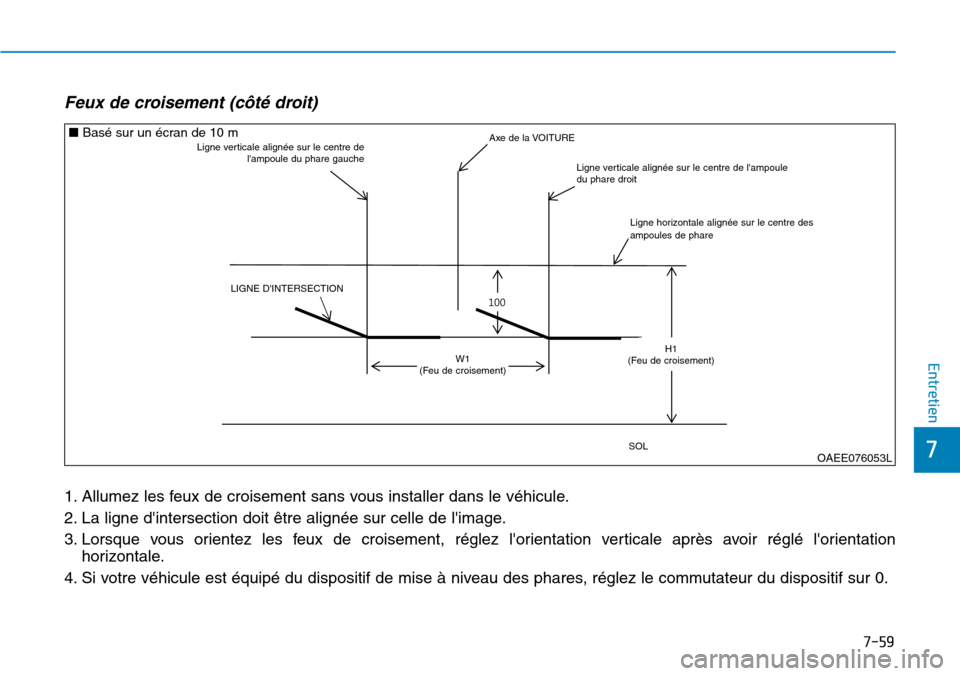

Feux de croisement (côté droit)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Si votre véhicule est équipé du dispositif de mise à niveau des phares, réglez le commutateur du dispositif sur 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076053L
LIGNE D'INTERSECTION
W1
(Feu de croisement)
Axe de la VOITURE
Ligne verticale alignée sur le centre de l'ampoule
du phare droit
Ligne horizontale alignée sur le centre des
ampoules de phare
H1
(Feu de croisement)
SOL
■Basé sur un écran de 10 mLigne verticale alignée sur le centre de
l'ampoule du phare gauche

7-60
Entretien

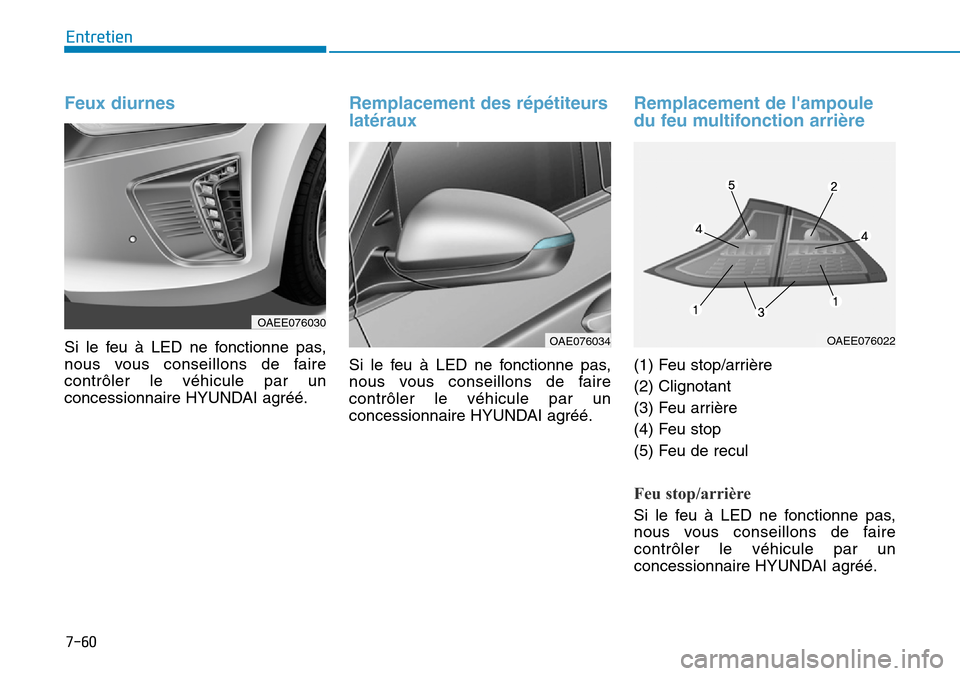

Feux diurnes
Si le feu à LED ne fonctionne pas,
nous vous conseillons de faire
contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
Remplacement des répétiteurs
latéraux
Si le feu à LED ne fonctionne pas,
nous vous conseillons de faire
contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
Remplacement de l'ampoule
du feu multifonction arrière
(1) Feu stop/arrière
(2) Clignotant
(3) Feu arrière
(4) Feu stop
(5) Feu de recul
Feu stop/arrière
Si le feu à LED ne fonctionne pas,
nous vous conseillons de faire
contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
OAEE076030
OAE076034OAEE076022

7-61
7
Entretien

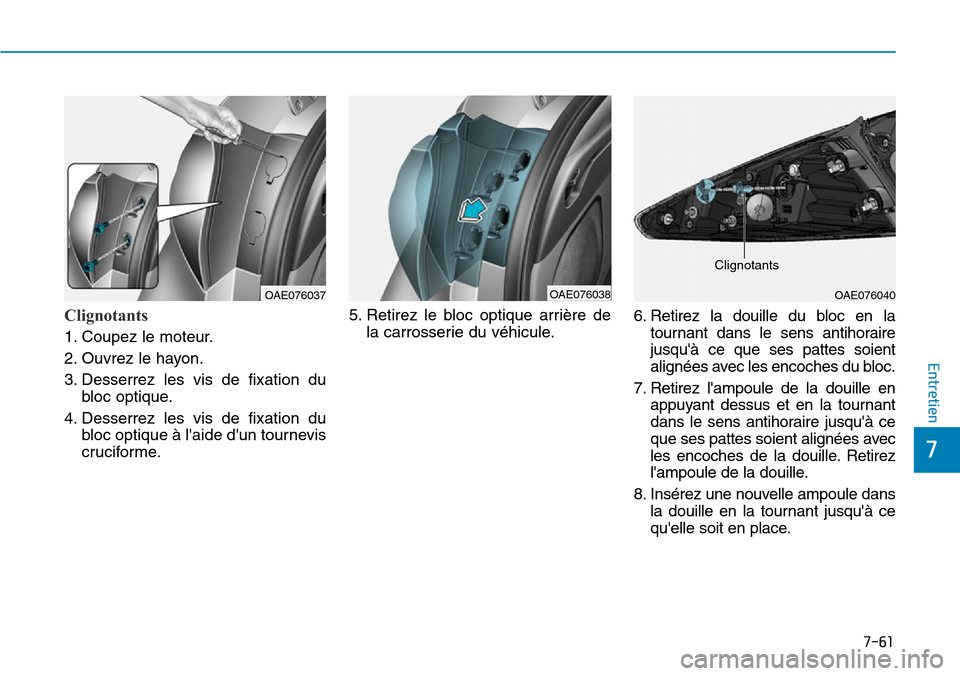

Clignotants
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Desserrez les vis de fixation du
bloc optique.
4. Desserrez les vis de fixation du
bloc optique à l'aide d'un tournevis
cruciforme.5. Retirez le bloc optique arrière de
la carrosserie du véhicule.6. Retirez la douille du bloc en la
tournant dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées avec les encoches du bloc.
7. Retirez l'ampoule de la douille en
appuyant dessus et en la tournant
dans le sens antihoraire jusqu'à ce
que ses pattes soient alignées avec
les encoches de la douille. Retirez
l'ampoule de la douille.
8. Insérez une nouvelle ampoule dans
la douille en la tournant jusqu'à ce
qu'elle soit en place.
OAE076037OAE076038OAE076040
Clignotants

7-62
Entretien

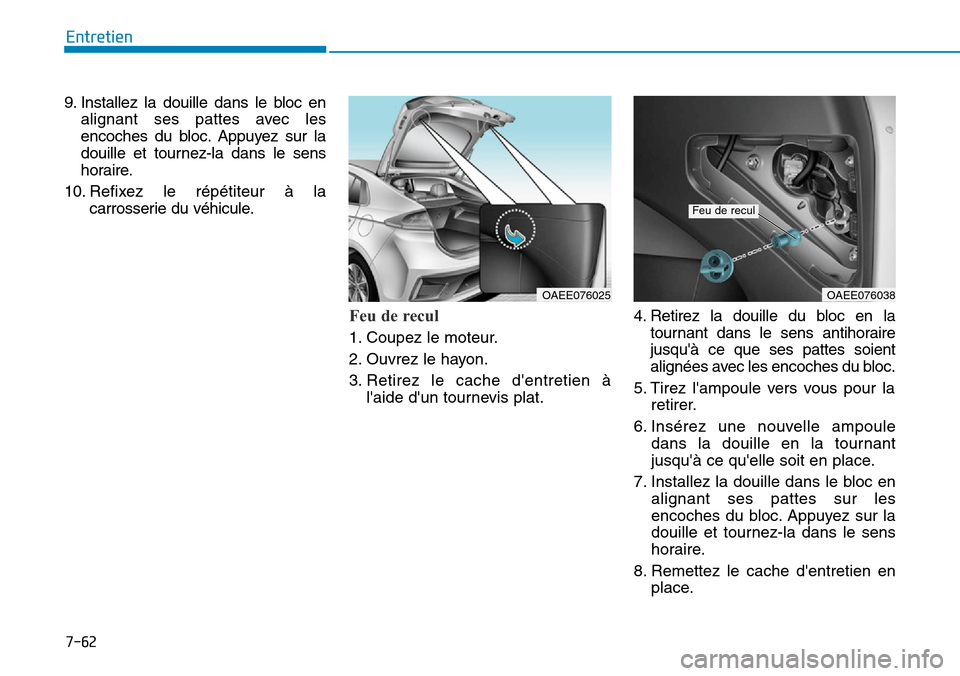

9. Installez la douille dans le bloc en
alignant ses pattes avec les
encoches du bloc. Appuyez sur la
douille et tournez-la dans le sens
horaire.
10. Refixez le répétiteur à la
carrosserie du véhicule.
Feu de recul
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Retirez le cache d'entretien à
l'aide d'un tournevis plat.4. Retirez la douille du bloc en la
tournant dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées avec les encoches du bloc.
5. Tirez l'ampoule vers vous pour la
retirer.
6. Insérez une nouvelle ampoule
dans la douille en la tournant
jusqu'à ce qu'elle soit en place.
7. Installez la douille dans le bloc en
alignant ses pattes sur les
encoches du bloc. Appuyez sur la
douille et tournez-la dans le sens
horaire.
8. Remettez le cache d'entretien en
place.
OAEE076038
Feu de recul
OAEE076025
