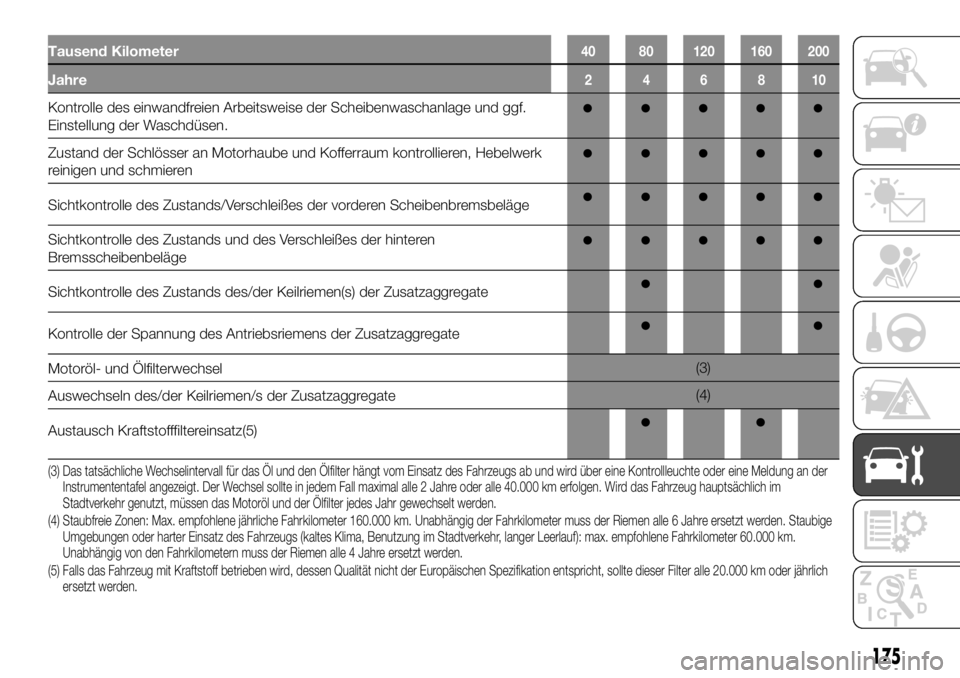

2019 FIAT TALENTO Betriebsanleitung (in German)

Tausend Kilometer40 80 120 160 200
Jahre246810
Kontrolle des einwandfreien Arbeitsweise der Scheibenwaschanlage und ggf.
Einstellung der Waschdüsen.
Zustand der Schlösser an Motorhaube und Kofferraum kontrollieren, Hebelwerk
reinigen und schmieren
Sichtkontrolle des Zustands/Verschleißes der vorderen Scheibenbremsbeläge
Sichtkontrolle des Zustands und des Verschleißes der hinteren
Bremsscheibenbeläge
Sichtkontrolle des Zustands des/der Keilriemen(s) der Zusatzaggregate
Kontrolle der Spannung des Antriebsriemens der Zusatzaggregate
Motoröl- und Ölfilterwechsel(3)
Auswechseln des/der Keilriemen/s der Zusatzaggregate(4)
Austausch Kraftstofffiltereinsatz(5)
(3) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung an der
Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall maximal alle 2 Jahre oder alle 40.000 km erfolgen. Wird das Fahrzeug hauptsächlich im
Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter jedes Jahr gewechselt werden.
(4) Staubfreie Zonen: Max. empfohlene jährliche Fahrkilometer 160.000 km. Unabhängig der Fahrkilometer muss der Riemen alle 6 Jahre ersetzt werden. Staubige
Umgebungen oder harter Einsatz des Fahrzeugs (kaltes Klima, Benutzung im Stadtverkehr, langer Leerlauf): max. empfohlene Fahrkilometer 60.000 km.
Unabhängig von den Fahrkilometern muss der Riemen alle 4 Jahre ersetzt werden.
(5) Falls das Fahrzeug mit Kraftstoff betrieben wird, dessen Qualität nicht der Europäischen Spezifikation entspricht, sollte dieser Filter alle 20.000 km oder jährlich
ersetzt werden.
175

Tausend Kilometer40 80 120 160 200
Jahre246810
Auswechseln des Luftfiltereinsatzes(6)
Auswechseln der Bremsflüssigkeit(6)
Austausch des Motorkühlmittels(7)
Auswechseln des Filters für Fahrgastraum
(6) Es empfiehlt sich ein Austausch alle 4 Jahre oder 120.000 km
(7) Es empfiehlt sich ein Austausch alle 6 Jahre oder 160.000 km
176
WARTUNG UND PFLEGE

Ländertabelle für Öl- und Ölfilterwechselintervalle
Land Öl- und Ölfilterwechselintervall
WEISSRUSSLAND
15.000 km /
1 Jahr RUSSISCHE FÖDERATION
SINGAPUR
UKRAINE
ALGERIEN
10.000 km / 1 Jahr CHILE
KOLUMBIEN
ÄGYPTEN
HONG KONG
LIBANON
MAROKKO
NEUKALEDONIEN
FRANZÖSISCH-POLYNESIEN
TAIWAN
TUNESIEN
ANGOLA
8.000 km / 1 Jahr KAMERUN
MADAGASKAR
177

REGELMÄSSIGE
KONTROLLEN
Alle1.000km oder vor einer langen
Reise ist Folgendes zu kontrollieren und
eventuell nachzufüllen:
Stand der Motorkühlflüssigkeit;
Stand der Bremsflüssigkeit;
Stand der Scheibenwaschflüssigkeit;
Druck und Zustand der Reifen;
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.);
Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
der Wischerblätter an Front- und
Heckscheibe.
Alle3.000km den Stand des Motoröls
kontrollieren und eventuell wieder
herstellen.
FAHRZEUGBETRIEB
UNTER ERSCHWERTEN
BEDINGUNGEN
Wenn das Fahrzeug vorwiegend unter
folgenden erschwerten Bedingungen
benutzt wird:
Staubige Straßen;
Wiederholte Kurzstrecken (unter
7-8 km) bei Außentemperatur unter
Null;
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).Müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan für die
programmierte Wartung angegeben ist:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Zustand der Schlösser an
Motorhaube und Kofferraum
kontrollieren, Hebelwerk reinigen und
schmieren
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw);
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters;
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
WARTUNGS-
VERFAHREN
Das Fahrzeug entspricht den Richtlinien
für Recycling und Verwertung der
verschrotteten Fahrzeuge, die 2015 in
Kraft getreten sind.
Einige Fahrzeugteile sind daher für ihre
spätere Wiederverwertung konzipiert.
Diese Teile sind leicht zerlegbar, um der
Wiederverwertung und der
Recycling-Kette zugeführt zu werden.
Außerdem erfüllt das Fahrzeug dank
seiner modernen Konzeption, seiner
werksseitigen Einstellungen und des
niedrigen Kraftstoffverbrauchs alle
Anforderungen der gültigen
Bestimmungen zur Abgasreinigung. Es
ist aktiv bei der Reduzierung der
Abgasemissionen und bei der
Energieersparnis engagiert. Der
Ausstoß an Abgasemissionen und die
Höhe des Kraftstoffverbrauchs hängen
jedoch auch von Ihnen ab. Es wird
empfohlen, das Fahrzeug regelmäßig zu
pflegen und die empfohlenen
Wartungsarbeiten auszuführen.
Denken Sie daran, dass die
Nichteinhaltung der Emissionswerte
den Eigentümer des Fahrzeugs
Verwaltungssanktionen aussetzen kann.
178
WARTUNG UND PFLEGE

Außerdem hebt die Ersetzung von
Teilen des Motors, der Kraftstoffförder-
und der Auspuffanlage durch
Ersatzteile, die nicht den
Originalersatzteilen des Herstellers
entsprechen, die Konformität des
Fahrzeugs mit den
Abgasbestimmungen auf.
Daher sollten alle Einstellungen und
Kontrollen des Fahrzeugs laut
Anweisungen im Plan der
programmierten Wartung beim
Fiat-Servicenetz ausgeführt werden:
hier stehen alle Mittel zur Verfügung, die
gewährleisten, dass das Fahrzeug
immer zulassungskonform ist.
MOTOREINSTELLUNG
Luftfilter, Kraftstofffilter: ein
verschmutzter Filtereinsatz verringert
die Leistung. Austauschen.
Leerlauf: erfordert keine Einstellung.
KONTROLLE DER
FÜLLSTÄNDE
MOTORÖL
Ein Motor verbraucht gewöhnlich Öl für
die Schmierung und Kühlung der sich
bewegenden Teile und es ist normal,
dass zwischen zwei Ölwechseln Öl
nachgefüllt werden muss.
Wenn jedoch der Ölverbrauch nach der
Einfahrzeit 0,5 Liter pro 1.000 km
übersteigt, muss das Fahrzeug vom
Fiat-Servicenetz überprüft werden.
ZUR BEACHTUNG Regelmäßig den
Ölstand kontrollieren, auf jeden Fall vor
langen Fahrten, sonst besteht die
Gefahr, dass der Motor des Fahrzeugs
beschädigt wird.
201) 199) 200) 202) 203) 204) 205) 206) 207) 208)
44) 45) 46) 47)
5)
Motorölstandkontrolle
Die Ölstandkontrolle muss auf ebenem
Boden und bei kaltem und stehendem
Motor vorgenommen werden.
Um den genauen Ölstand zu ermitteln
und um sich zu vergewissern, dass der
Höchststand nicht überschritten ist
(Gefahr von Motorschäden), ist der
Ölmessstab zu verwenden.Auf dem Display der Instrumententafel
wird nur der Mindeststand angezeigt.
Den Messstab herausziehen und mit
einem sauberen Lappen abwischen;
den Messstab ganz einführen;
den Stab wieder herausziehen;
den Ölstand kontrollieren: er darf nie
unter die Markierung "MINI" A
Abb. 273 abfallen oder die Markierung
"MAXI" B überschreiten.
Nach der Füllstandskontrolle den Stab
wieder ganz einstecken.
ZUR BEACHTUNG Zum
Nachfüllen/Einfüllen von Öl kann ein
Trichter verwendet werden, um Spritzer
zu vermeiden.
Nachfüllen / Einfüllen von Öl
Das Fahrzeug muss auf ebenem Grund
stehen, der Motor muss ausgeschaltet
und kalt sein (zum Beispiel: vor dem
ersten Anlassen des Tages).
273T29990
179

Den Verschluss 1
Abb. 274 abschrauben;
Öl nachfüllen (die Ölmenge, die
notwendig ist, um von der Anzeige 2
"MINI" bis auf die Markierung "MAXI"
aufzufüllen, beträgt zirka 1,5 bis 2 Liter,
je nach Motortyp;
ca. 10 Minuten abwarten, bis sich
das Öl im Kreislauf verteilt hat;
den Ölstand mit dem Messstab 2
Abb. 274 messen (wie zuvor
beschrieben).
Nach der Messung des Stab ganz
einführen oder den Verschluss
zuschrauben.
ZUR BEACHTUNG Zum Nachfüllen /
Einfüllen von Öl kann ein Trichter
verwendet werden, um Spritzer zu
vermeiden.ZUR BEACHTUNG Nicht die
Markierung "MAXI" überschreiten und
nicht vergessen, den Verschluss
1 anzubringen und den Stab 2
Abb. 274 einzustecken.
201) 199) 200) 202) 203) 204) 205) 206) 207) 208)
Motorölwechsel
Bitte das Fiat-Servicenetz kontaktieren.
Ölmenge für den Ölwechsel
Den Motorölstand immer mit dem
Ölpeilstab kontrollieren (er darf niemals
unter dem Stand MIN oder über dem
Stand MAX liegen).
Qualität des Motoröls
Siehe Abschnitt „Flüssigkeiten und
Schmiermittel“ des Kapitels
„Technische Daten“.
ZUR BEACHTUNG Im Falle anormaler
und häufiger Abnahme des Füllstands
den Fiat-Kundendienst aufsuchen.
BREMSFLÜSSIGKEIT
Die Füllstandkontrolle ist bei stehendem
Motor auf ebenem Boden auszuführen.
Der Füllstand muss häufig und in jedem
Fall jedes Mal, wenn auch nur die
leichteste Veränderung in der
Bremsanlage spürbar ist, geprüft
werden.Füllstand 2 Abb. 275
Gewöhnlich nimmt der Stand in
demselben Maße ab, wie der Verschleiß
des Bremsbelags zunimmt; er darf
jedoch nicht unter die Alarmschwelle
"MINI" abfallen.
212) 213)
45) 49)
Befüllen
Jeder Eingriff im Hydraulikkreislauf
erfordert den Austausch der Flüssigkeit
durch eine Fachkraft.
Nur zugelassene Flüssigkeit (aus einem
neuen Behälter) verwenden.
Austausch
Siehe dazu Plan der programmierten
Wartung (in diesem Kapitel).
ZUR BEACHTUNG Im Falle anormaler
und häufiger Abnahme des Füllstands
den Fiat-Kundendienst aufsuchen.
274T36610275T36609
180
WARTUNG UND PFLEGE

KÜHLFLÜSSIGKEIT
Der Füllstand muss bei stehendem
Motor auf ebener Fläche im Kaltzustand
zwischen den Markierungen „MINI“ und
„MAXI“ auf dem Kühlflüssigkeitsbehälter
1 Abb. 276 sein.
ZUR BEACHTUNG Im Falle anormaler
und häufiger Abnahme des Füllstands
den Fiat-Kundendienst aufsuchen.
201) 203) 205) 202) 206) 207) 209)
45) 48)
Füllstandkontrolle
Den Kühlflüssigkeitsstand regelmäßig
überprüfen (der Motor kann bei
unzureichendem Kühlflüssigkeitsstand
schwer beschädigt werden).
Falls ein Nachfüllen erforderlich ist,
ausschließlich vom Fiat-Servicenetz
empfohlene Produkten verwenden.
Diese gewährleisten:
Frostschutz;
Korrosionsschutz des Kühlsystems.
Austausch
Siehe dazu Plan der programmierten
Wartung (in diesem Kapitel).
SCHEIBEN-
WASCHBEHÄLTER
201) 204) 206) 202) 207) 210) 211)
45)
Befüllen
Bei abgeschaltetem Motor den
Verschluss 3 Abb. 277 abnehmen.
Befüllen, bis die Flüssigkeit zu sehen ist
und dann den Verschluss wieder
anbringen.
Flüssigkeit
Scheibenwaschmittel (Enteisungsmittel
im Winter).
ZUR BEACHTUNG
199)Beim Auffüllen von Öl darauf achten,
dass kein Öl auf die heißen Motorteile
tropft: Brandgefahr. Nicht vergessen, den
Verschluss fest zu verschließen, sonst
besteht Gefahr, dass Ölspritzer auf heiße
Motorteile einen Brand verursachen
können.
200)Im Falle eines Ölwechsels bei
warmem Motor besteht
Verbrennungsgefahr durch den Ölrückfluss.
201)Vor allen Arbeiten im Motorraum
muss unbedingt die Startvorrichtung
abgeklemmt werden (siehe Abschnitt „Die
Schlüssel“ des Kapitels „Kenntnis des
Fahrzeugs“).
202)Wenn in der Nähe des Motors
gearbeitet wird, kann dieser heiß sein.
Außerdem kann der Elektrolüfter jederzeit
anlaufen. Die Kontrollleuchte
hat die
Funktion, an diesen Zusatnd zu erinnern.
Verletzungsgefahr.
203)Den Motor nicht in einem
geschlossenen Raum laufen lassen:
Abgase sind giftig.
204)Vor Arbeiten in dem Motorraum
kontrollieren, dass der
Scheibenwischerhebel in Position Halt
steht. Verletzungsgefahr.
205)Arbeiten an der Kühlanlage dürfen in
keinem Fall bei warmem Motor ausgeführt
werden. Verbrennungsgefahr.
206)Nie bei Arbeiten im Motorraum
rauchen: Eventuell vorhandene brennbare
Gase und Dämpfe sind eine Brandgefahr.
276T36608
277T36607
181

207)Verbrennungsgefahr! Bei warmem
Motor im Motorraum äußerst vorsichtig
sein. Verletzungsgefahr! Sich nie zu stark
dem Laufrad des Kühlers nähern. Der
Lüfter kann sich unversehens in Betrieb
setzen. Vorsicht bei nicht am Körper
anliegenden Schals, Krawatten und
Kleidungsstücken: Sie könnten von
drehenden Teilen mitgezogen werden.
208)Beim Auffüllen des Motorölstands
abwarten, bis der Motor abgekühlt ist,
bevor man den Einfülldeckel öffnet. Dies gilt
vor allem für Fahrzeuge mit
Aluminiumdeckel (für Versionen/Märkte, wo
vorgesehen). ACHTUNG:
Verbrennungsgefahr!
209)Die Kühlanlage steht unter Druck. Der
Verschluss kann - falls erforderlich - nur
durch einen Originalverschluss ersetzt
werden, anderenfalls ist die Wirksamkeit
der Anlage in Frage gestellt. Bei sehr
heißem Motor den Deckel am Behälter
nicht öffnen: Verbrennungsgefahr.
210)Nie mit leerem
Scheibenwaschbehälter fahren: die Aktion
der Scheibenwaschanlage ist für eine
bessere Sicht unverzichtbar. Wird die
Anlage wiederholt trocken betrieben, kann
dies zu einer schnelle Beschädigung oder
Abnutzung einiger Anlagenteile führen.
211)Einige handelsübliche Zusätze für die
Scheibenwaschanlage sind brennbar: der
Motorraum enthält warme Bauteile, die
einen Brand auslösen können.
212)Die Bremsflüssigkeit ist giftig und
stark korrosiv. Bei zufälliger Berührung die
betroffenen Hautstellen sofort mit
ausreichend Wasser und neutraler Seife
waschen und mit viel Wasser abspülen.
Sollte die Flüssigkeit verschluckt werden,
sofort einen Arzt rufen.213)Das Symbolauf dem Behälter
steht für synthetische Bremsflüssigkeiten,
die sich von solchen auf Mineralölbasis
unterscheiden. Die Benutzung von
Bremsflüssigkeiten auf Mineralölbasis
beschädigt unwiderruflich die speziellen
Gummi-dichtungen der Bremsanlage.
ZUR BEACHTUNG
44)Der maximale Füllstand darf nie
überschritten werden; der Motor und der
Katalysator könnten beschädigt werden.
Wenn der Höchststand überschritten wird,
auf keinen Fall den Motor anlassen,
sondern das Fiat-Servicenetz aufsuchen.
45)Beim Nachfüllen dürfen die
verschiedenen Flüssigkeiten keinesfalls
miteinander verwechselt werden, da sie
nicht miteinander kompatibel sind! Das
Nachfüllen von ungeeigneten Flüssigkeiten
kann zu irreparablen Schäden am Fahrzeug
führen.
46)Der Ölstand darf nie oberhalb der
Markierung MAX sein.
47)Kein Öl mit anderen Eigenschaften als
des bereits im Motor vorhandenen Öls
nachfüllen.
48)Die Motorkühlanlage verwendet das
Kühlerfrostschutzmittel PARAFLU UP.
Verwenden Sie zum eventuellen Nachfüllen
eine Flüssigkeit des gleichen Typs, wie die
Flüssigkeit, die in der Kühlanlage enthalten
ist. Die Flüssigkeit PARAFLU UP kann nicht
mit beliebigen anderen Flüssigkeiten
vermischt werden. Sollte dies trotzdem
geschehen, keinesfalls den Motor anlassen
und sofort den Fiat-Servicenetz aufsuchen.49)Die stark ätzende Bremsflüssigkeit darf
auf keinen Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies geschehen,
sofort mit Wasser abwaschen.
ZUR BEACHTUNG
5)Altöl des Motors und der
ausgewechselte Ölfilter enthalten
umweltschädliche Stoffe. Für den
Ölwechsel und den Filteraustausch
empfehlen wir Ihnen, sich an den
Fiat-Servicenetz zu wenden.
182
WARTUNG UND PFLEGE
