2019 FIAT TALENTO Betriebsanleitung (in German)

IM NOTFALL
Reifenpanne oder eine durchgebrannte
Lampe?
Auf Reisen gibt es immer
unvorhersehbare Situationen.
Die Seiten über die Notfallsituationen
dienen dazu, Ihnen in kritischen
Situationen weiterzuhelfen, ohne den
Pannendienst anzufordern.
Wir raten Ihnen, im Notfall die
gebührenfreie Nummer anzurufen, die
in der Garantieurkunde angegeben ist.
Die universale, nationale oder
internationale gebührenfreie Rufnummer
hilft Ihnen dabei, die nächstgelegene
Werkstatt des Fiat-Kundendienstnetzes
zu finden.WARNBLINKLEUCHTEN.......152
AUSWECHSELN EINER INNEREN
GLÜHLAMPE..............152
AUSWECHSELN EINER LAMPE
DER AUSSENBELEUCHTUNG . . .154
SICHERUNGEN IM INNENRAUM . .158
BEI EINEM REIFENSCHADEN. . . .162
RADWECHSEL.............162
REIFENREPARATURSET.......165
NOTSTART................167
AUFLADEN DER BATTERIE.....169
ABSCHLEPPEN DES
FAHRZEUGS...............170
151

WARNBLINK-
LEUCHTEN
BEDIENUNG
Die Taste 2 Abb. 229 drücken. Die
Warnblinkanlage schaltet gleichzeitig
alle vier Blinker der und die seitlichen
Blinker ein. Sie darf nur bei Gefahren
benutzt werden, um den anderen
Verkehrsteilnehmer anzuzeigen, dass
sie an einer ungewöhnlichen oder an
einer verbotenen Stelle oder unter
besonderen Fahr- oder
Verkehrsbedingungen anhalten
müssen.
Je nach Fahrzeugausstattung kann die
Warnblinkanlage bei einer Vollbremsung
automatisch eingeschaltet werden. Sie
kann durch einmaliges Drücken der
Taste 2 Abb. 229 ausgeschaltet
werden.
AUSWECHSELN
EINER INNEREN
GLÜHLAMPE
163) 164) 165) 166)
Innenleuchten
Das Glas der betreffenden der
Deckenleuchte (1 Abb. 230,
Abb. 231 und Abb. 232 ) mit einem
Schraubenzieher abhebeln.
Die Lampe nach unten aus dem Sockel
herausziehen.
Lampentyp: W6W
Die Lampe ersetzen und das Glas der
Innenleuchte wieder mit Druck
anbringen.
Fahrzeuge mit Lesespotleuchte
Lampentyp 2 Abb. 233: W6W
Lampentyp der Lesespotleuchte 3
Abb. 233: W5W
229T36520
230T36566
231T36567-1
232T36631-1
152
IM NOTFALL

Handschuhfachleuchte
Das Glas mithilfe eines
Schraubendrehers entfernen.
Die Lampe 4 Abb. 234 nach unten aus
dem Sockel herausziehen.
Lampentyp: W5WDie Lampe ersetzen und das Glas der
Innenleuchte wieder mit Druck
anbringen.
Kofferraumleuchte
Das Glas mithilfe eines
Schraubendrehers entfernen.
Die Lampe 5 Abb. 235 nach unten aus
dem Sockel herausziehen.
Lampentyp: W5W
Die Lampe ersetzen und das Glas der
Innenleuchte wieder mit Druck
anbringen.licht an den Rücksitzen
(6 Abb. 236 )
Bitte das Fiat-Servicenetz kontaktieren.
ZUR BEACHTUNG
163)Veränderungen oder Reparaturen an
der elektrischen Anlage, die unsachgemäß
oder ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können zu
Betriebsstörungen mit Brandgefahr führen.
233T38811
4
234T36569-1
5
235T36568-1
6
236T40632-1
153

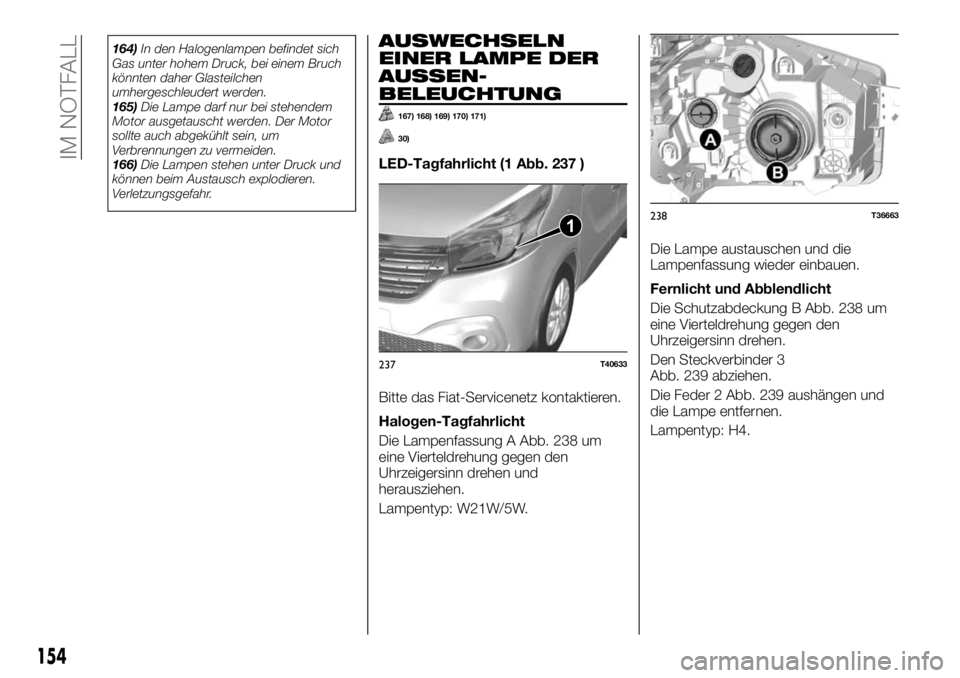

164)In den Halogenlampen befindet sich
Gas unter hohem Druck, bei einem Bruch
könnten daher Glasteilchen
umhergeschleudert werden.
165)Die Lampe darf nur bei stehendem
Motor ausgetauscht werden. Der Motor
sollte auch abgekühlt sein, um
Verbrennungen zu vermeiden.
166)Die Lampen stehen unter Druck und
können beim Austausch explodieren.
Verletzungsgefahr.AUSWECHSELN
EINER LAMPE DER
AUSSEN-
BELEUCHTUNG
167) 168) 169) 170) 171)
30)
LED-Tagfahrlicht (1 Abb. 237 )
Bitte das Fiat-Servicenetz kontaktieren.
Halogen-Tagfahrlicht
Die Lampenfassung A Abb. 238 um
eine Vierteldrehung gegen den
Uhrzeigersinn drehen und
herausziehen.
Lampentyp: W21W/5W.Die Lampe austauschen und die
Lampenfassung wieder einbauen.
Fernlicht und Abblendlicht
Die Schutzabdeckung B Abb. 238 um
eine Vierteldrehung gegen den
Uhrzeigersinn drehen.
Den Steckverbinder 3
Abb. 239 abziehen.
Die Feder 2 Abb. 239 aushängen und
die Lampe entfernen.
Lampentyp: H4.
1
237T40633
238T36663
154
IM NOTFALL

Nicht das Glas der Lampe berühren.
Die Lampe am Ende halten.
Die Lampe ersetzen, die Feder wieder
einhängen, den Steckverbinder wieder
anschließen und die Schutzabdeckung
B anbringen Abb. 238.
Fahrtrichtungsanzeiger
Die Lampenfassung C Abb. 240 um
eine Vierteldrehung gegen den
Uhrzeigersinn drehen und die Lampe
herausziehen.ZUR BEACHTUNG Besorgen Sie sich
aus Sicherheitsgründen oder aufgrund
der lokalen Bestimmungen beim
FIAT-Kundendienst eine Notfallbox mit
einer Auswahl an Lampen und
Sicherungen.
Lampentyp: PY21W (orangefarbene
Glühlampe).
Nebelscheinwerfer
Austausch der Leuchten 4Abb. 241:
die Lampenfassung ist von unterhalb
des Fahrzeugs zu erreichen;
den Deckel abhaken;
die Lampenfassung um eine
Vierteldrehung drehen.
Lampentyp: H16LL.
Lampentyp für Fahrzeuge mit
Kurvenlicht: H11LL.Fahrtrichtungsanzeiger, seitlich
Das Glas aushaken (Pfeil) 6
Abb. 242 (mithilfe eines
Schraubendrehers vorsichtig, dabei die
Spitze mit einem Tuch „füttern“, um
nicht die Lackierung der Karosserie zu
beschädigen).
Die Lampenfassung 5 Abb. 242 um
eine Vierteldrehung gegen den
Uhrzeigersinn drehen und die Lampe
herausziehen.
Lampentyp: W5W, oder je nach
Ausstattung, WY5 W.
Anbauscheinwerfer
Das Fiat-Kundendienstnetz
konsultieren, wenn das Fahrzeug mit
"Nebelscheinwerfern" und
"Fernscheinwerfern" ausgerüstet
werden soll.
Hintere Kombileuchte
Die Schrauben 1 Abb. 243 lösen.
2
3
239T36664
240T36665
4
241T36667
5
6
242T36674
155

Die Kombileuchte A Abb. 243 leicht
drehen und ausklinken, um Zugang zur
Lampenfassung 2 Abb. 244 zu
erhalten.
Die Lampenfassung um eine
Vierteldrehung gegen den Uhrzeigersinn
drehen und aushaken.
Die Lampen mit einem leichten Druck
um eine Vierteldrehung gegen den
Uhrzeigersinn drehen und aushaken.Fahrtrichtungsanzeiger 3
Abb. 245: Glühbirne mit
Bajonettfassung PY 21W.
Standlicht und Bremsleuchte 4
Abb. 245: Glühbirne mit
Bajonettfassung P 21/5W.
Hintere Kombileuchten Typ B
Die Schrauben 5 Abb. 246 lösen.
Die Kombileuchte B
Abb. 246 abnehmen.
Die Lampenfassung 6 oder 7
Abb. 247 drehen und ausklinken.Die betroffene Lampe ersetzen.
Die Lampenfassung austauschen und
durch Drehen fixieren.
Den festen Sitz kontrollieren.
Die Kombileuchte wieder einbauen und
festschrauben.
Nebelschlussleuchte (nur
Fahrerseite) 6:Glühlampe mit Stiften
W16W.
243T36675
244T36676
245T36677246T36679
247T36680
156
IM NOTFALL

Rückfahrlicht 7:Glühlampe mit
Bajonettfassung W16W.
Drittes Bremslicht auf den
Heckflügeltüren
Die Muttern 8 Abb. 248 abschrauben.
Von außen die Kombileuchte
herausziehen, um Zugang zur Lampe 9
Abb. 249 zu erhalten.
Glühlampe mit Stiften P 21W.Drittes Bremslicht auf der
Heckklappe
Die Muttern 10 Abb. 250 abschrauben.
Von außen die Kombileuchte
herausziehen, um Zugang zur Lampe
11 Abb. 251 zu erhalten.
Glühbirne mit Bajonettfassung P 21W.Kennzeichenbeleuchtung
Die Lampe ist in Fahrzeugen mit
Heckflügeltüren und in Fahrzeugen mit
Heckklappe auf dieselbe Weise
zugänglich.
Das Glas 12 Abb. 253 (mithilfe eines
Schraubendrehers) entfernen.
Den Deckel entfernen, um Zugang zur
Lampe zu erhalten.
Lampentyp: W5W.
ZUR BEACHTUNG
167)Veränderungen oder Reparaturen an
der elektrischen Anlage, die unsachgemäß
oder ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können zu
Betriebsstörungen mit Brandgefahr führen.
168)In den Halogenlampen befindet sich
Gas unter hohem Druck, bei einem Bruch
könnten daher Glasteilchen
umhergeschleudert werden.
248T36681
249T36682
250T36683
251T36684
253T38814
157

169)Die Lampe darf nur bei stehendem
Motor ausgetauscht werden. Sicherstellen,
dass der Motor abgekühlt ist,
VERBRENNUNGSGEFAHR!
170)Wenn in der Nähe des Motors
gearbeitet wird, kann dieser heiß sein.
Außerdem kann der Elektrolüfter jederzeit
anlaufen. Die Kontrollleuchte
im
Motorraum hat die Funktion, an diesen
Zustand zu erinnern. Verletzungsgefahr.
171)Vor allen Arbeiten im Motorraum
muss unbedingt die Startvorrichtung
abgeklemmt werden (siehe Abschnitt „Die
Schlüssel“ des Kapitels „Kenntnis des
Fahrzeugs“).
ZUR BEACHTUNG
30)Halogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt der
durchsichtige Lampenkolben mit den
Fingern in Kontakt, verringert sich die
Intensität des ausgestrahlten Lichts und die
Dauerhaftigkeit der Leuchte kann ebenfalls
beeinträchtigt werden. Bei versehentlicher
Berührung kann der Glühlampenkolben mit
einem mit Alkohol befeuchteten Lappen
gesäubert werden.
SICHERUNGEN IM
INNENRAUM
Sicherungen im Innenraum A
Bei einer Störung einer elektrischen
Ausstattung den Zustand der
Sicherungen überprüfen. Das
Ablagefach A lösen,Abb. 254 indem es
seitlich nach unten gedrückt und
gezogen wird.
172) 173) 174) 175) 176)
31) 32)
ZUR BEACHTUNG Besorgen Sie sich
aus Sicherheitsgründen oder aufgrund
der lokalen Bestimmungen beim
FIAT-Kundendienst eine Notfallbox mit
einer Auswahl an Lampen und
Sicherungen.Sicherungszange
Die Sicherung mit der Zange 1
Abb. 255herausziehen, die sich auf der
Rückseite der Klappe A befindet. Um
die Sicherung von der Zange zu lösen,
diese seitlich herausrutschen lassen.
Nicht die leeren Sicherungsplätze
benutzen.
Das Vorhandensein der Sicherungen
hängt vom Ausstattungsumfang ab.
254T36573
255T32868
